Microcontrollerstyrt 32*16 LED-skjerm

[maze]

Jeg og clvn jobber for tiden med å lage en LED-skjerm. Fant ut at vi kunne lage en worklog her for å dele bilder med dere



Skjermen blir laget på en sponplate som er ca. 100cm*60cm, og består av en matrise på 32*16 sterke røde leds. Disse vil bli microcontrollerstyrt for å vise grafikk og tekst. Konstruksjonen vil være å finne på TG10, sammen med noen andre overraskelser!

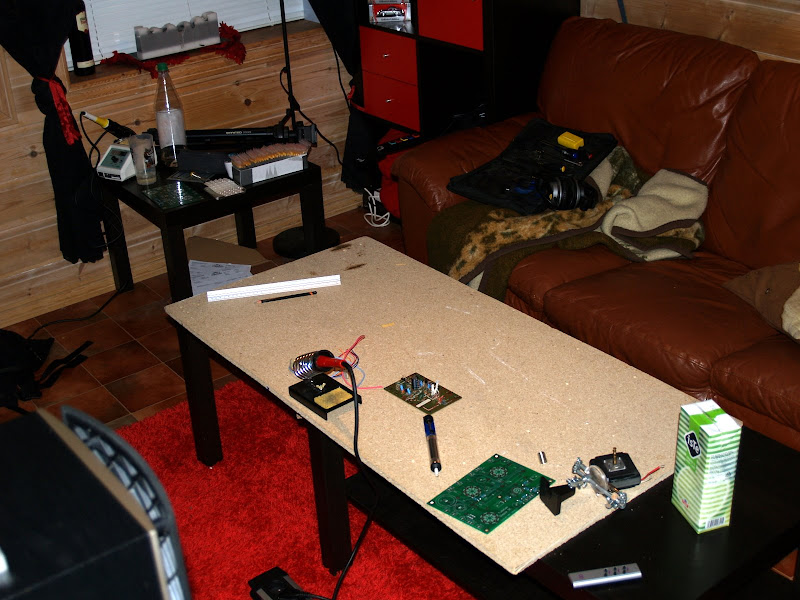

Utgangspunktet

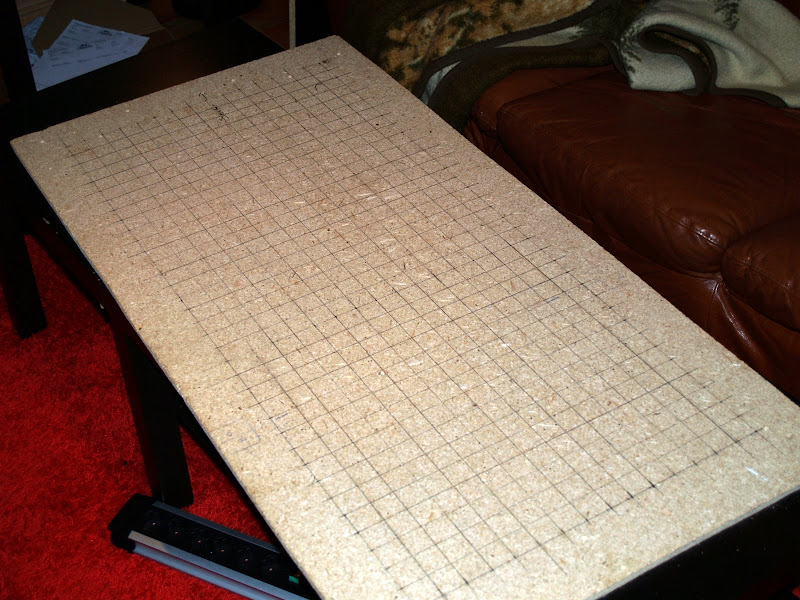

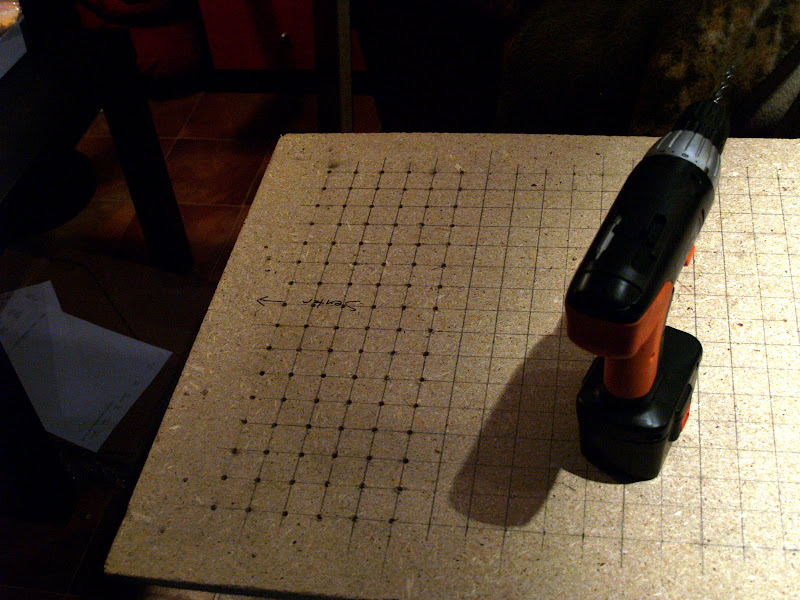

Laget rutenett



Begynt med borring av hull - Stor jobb!

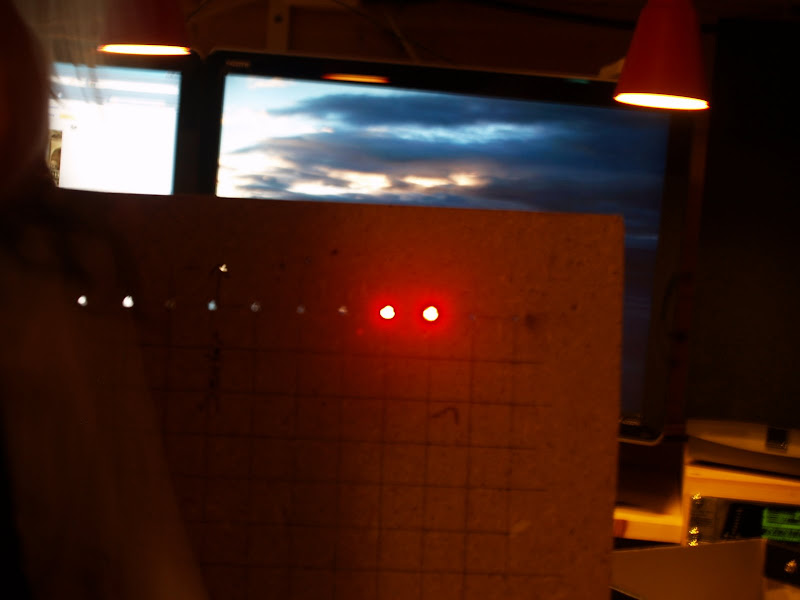

En liten uklar test med lysdioder

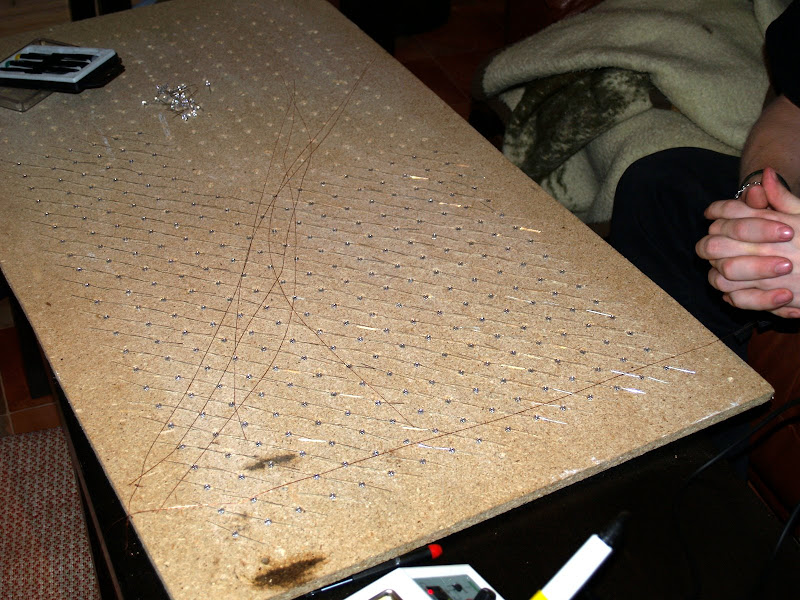

Plassering av leds

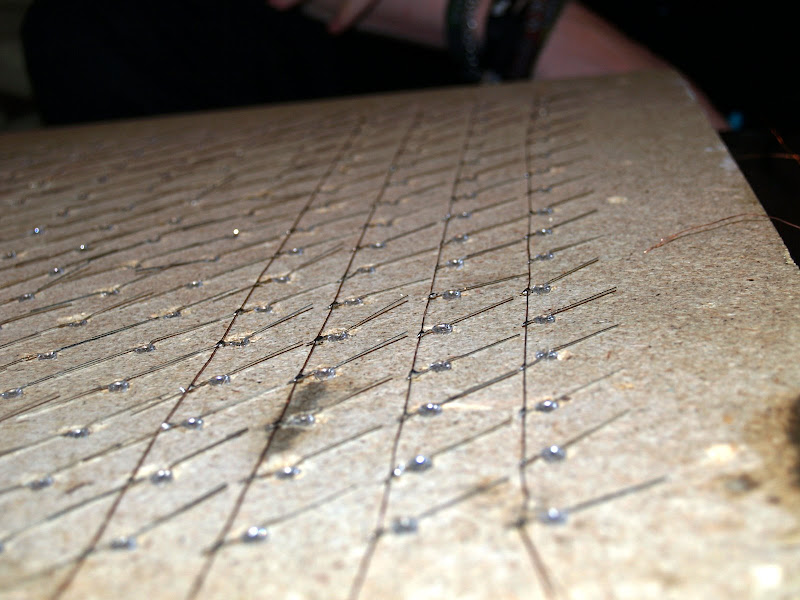

Tvunnet kordeller for å koble sammen leds

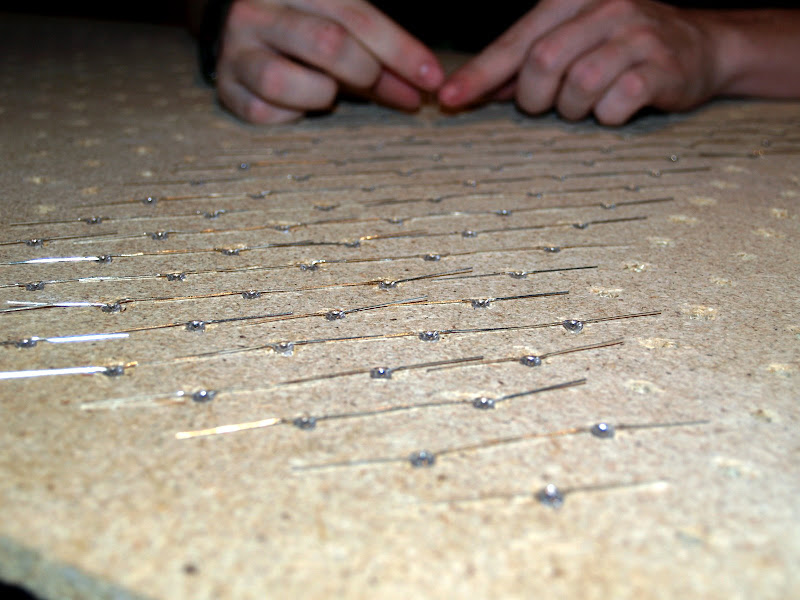

Loddet fire vertikale rader

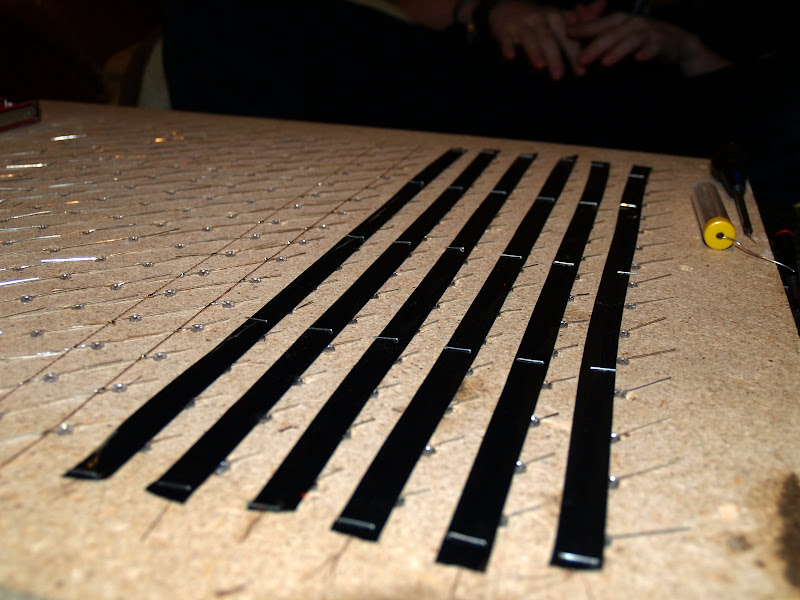

Vi bruker eltape for å isolere når ledere skal trekkes vertikalt.



Kommenter her!

Endret 29. september 2009 av maze

[maze]

Da har vi hatt en ny loddesession, og nå gjenstår det bare litt lodding til neste gang, før vi kan begynne å se resultater

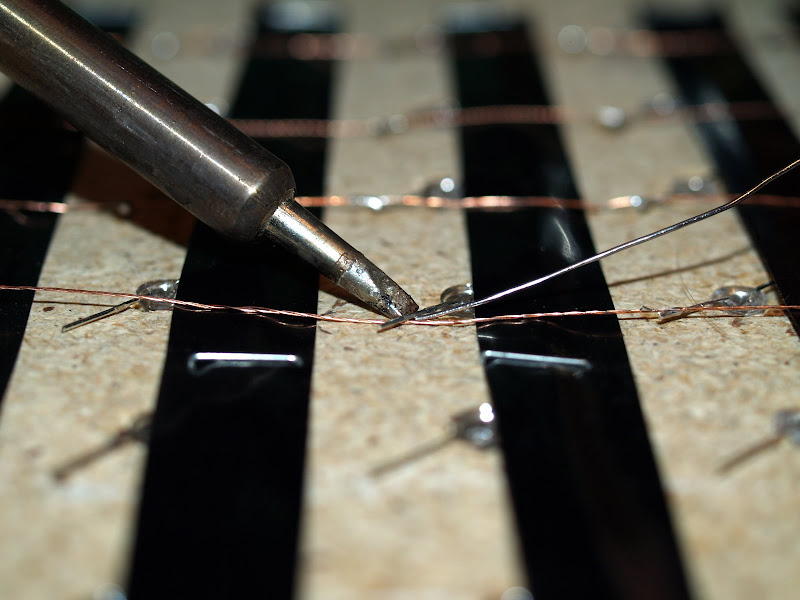

Nærbilde av loddingene. Totalt er det loddet 1090 loddepunkter på sponplata nå

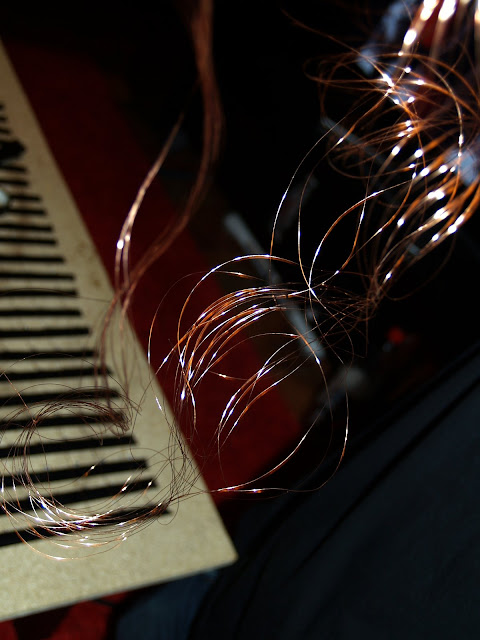

Kobbertråden vi har spunnet. Tre kordeller per leder.

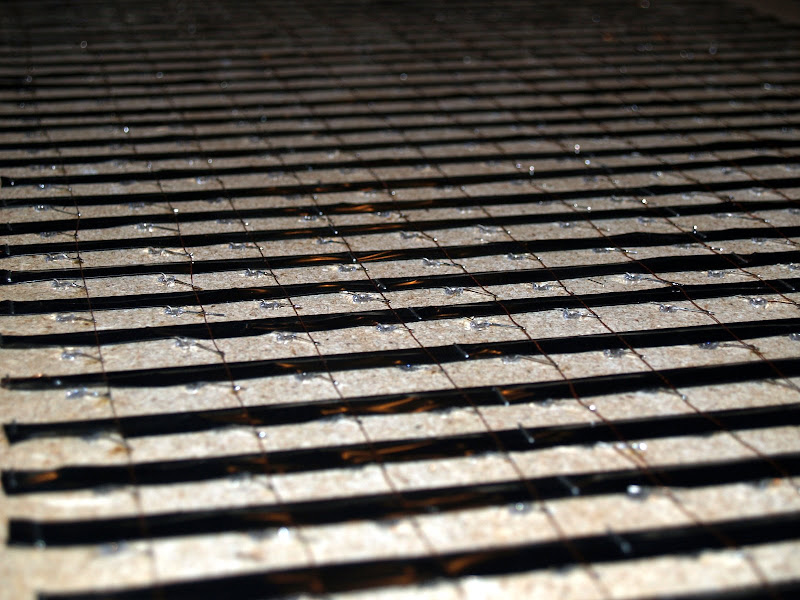

Rekke på rekke med loddepunkter.

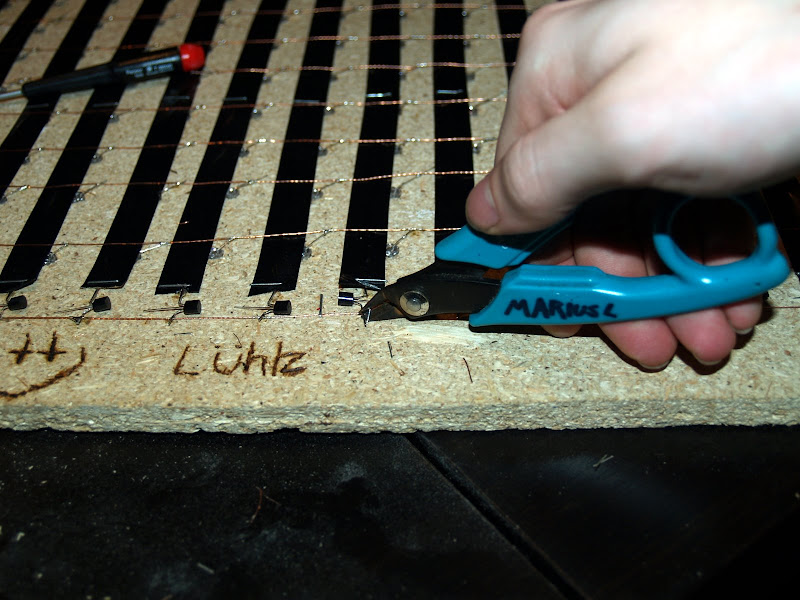

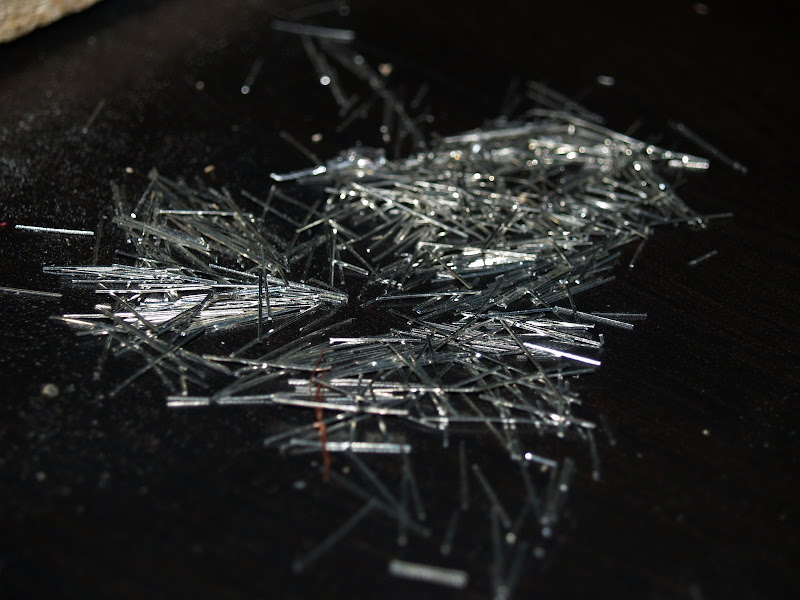

Litt av søppelet som er til overs fra led-ene. Resten har forvillet seg ned på gulvet, og et par av de igjen inn i føttene våres. Au!



Siste bildet, tatt klokka 03.02 Her har vi fått festet alle transistorene.

[maze]

Ny oppdatering!

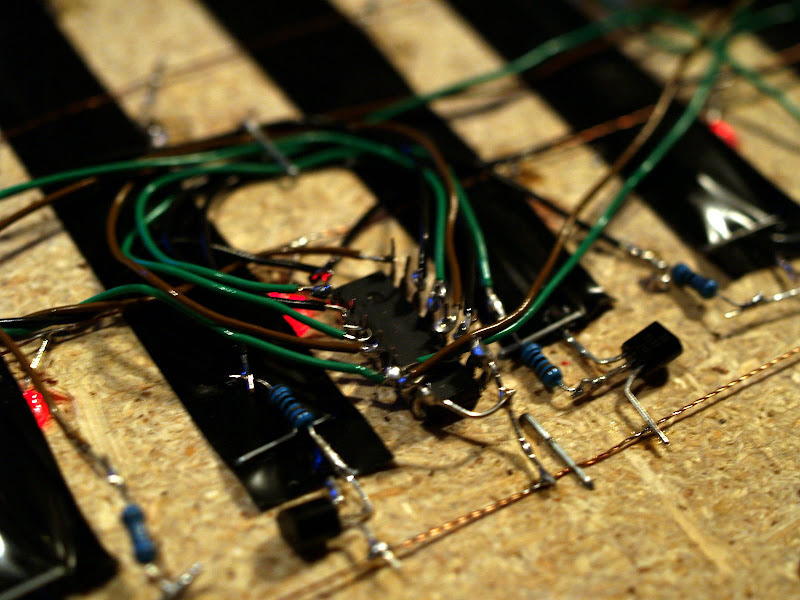

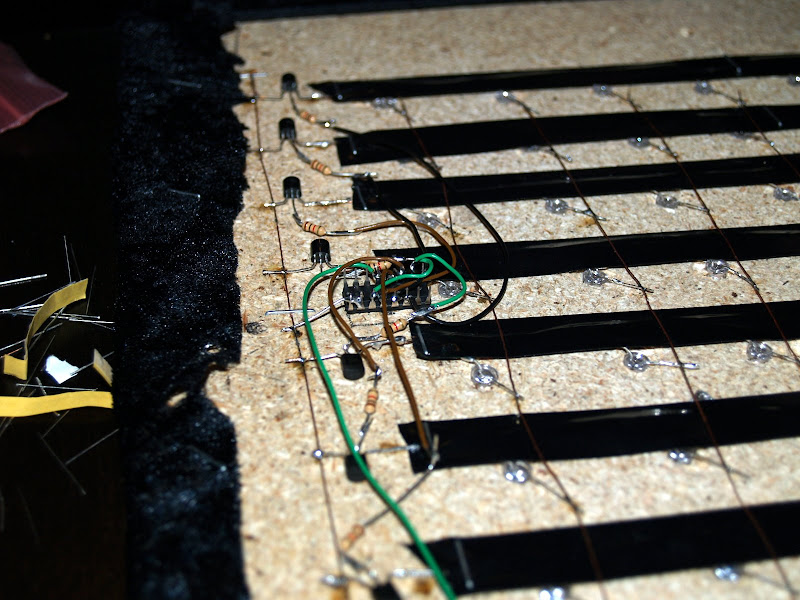

Nærbilde av ene IC-en

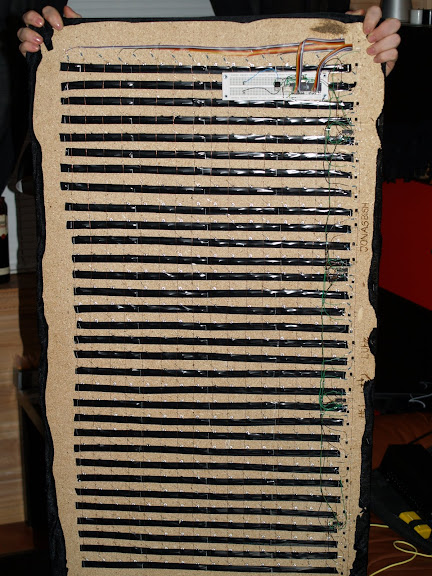

Microkontrolleren koblet til

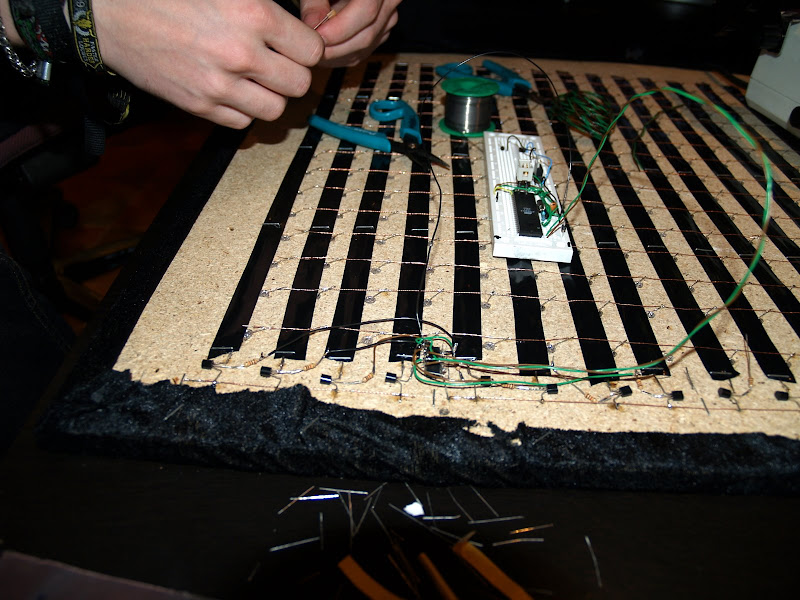

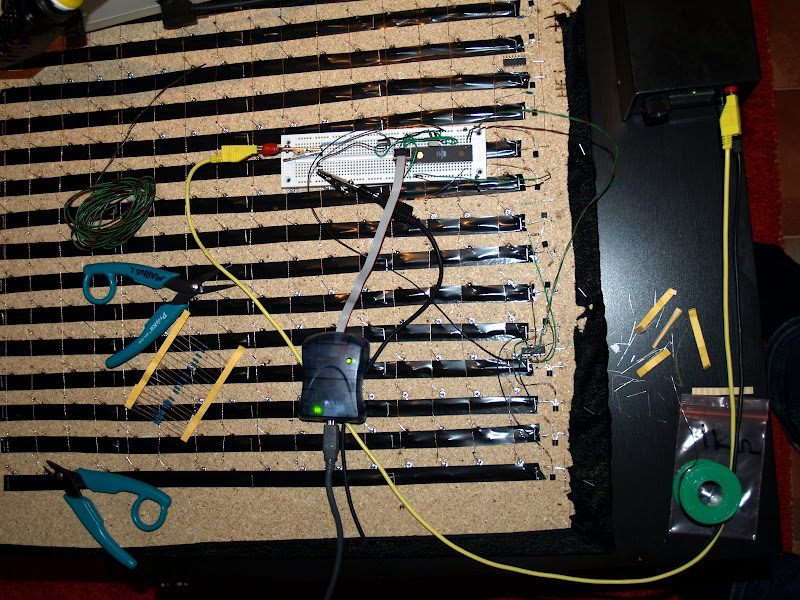

Her testprogrammerer vi microkontrolleren



Stemningsbilde >:---{D





Og nå fortsetter vi med å koble opp resterene rader n shitz yo! Oppdatering senere i kveld

[maze]

Da har vi hatt enda en kveld med lodding og filmer, og nå er vi faktisk helt ferdig med lodding!



Nærbilde av ene IC-en

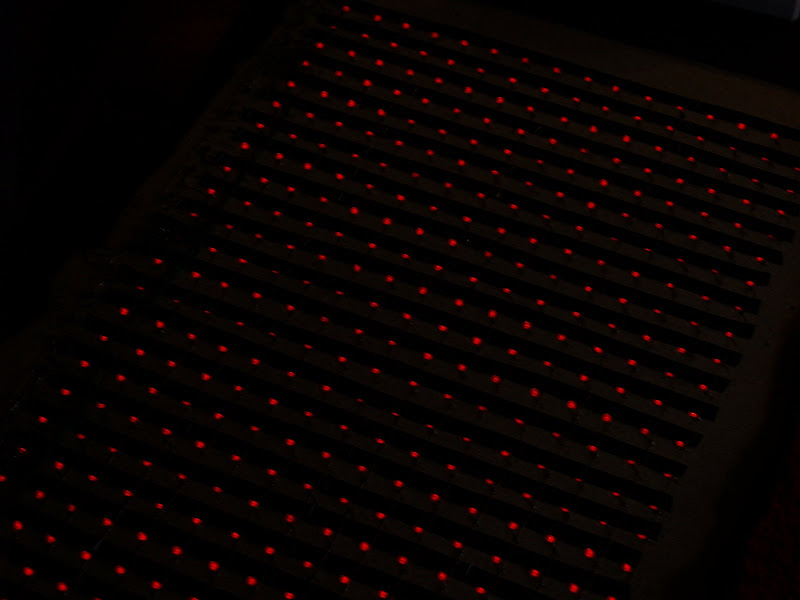

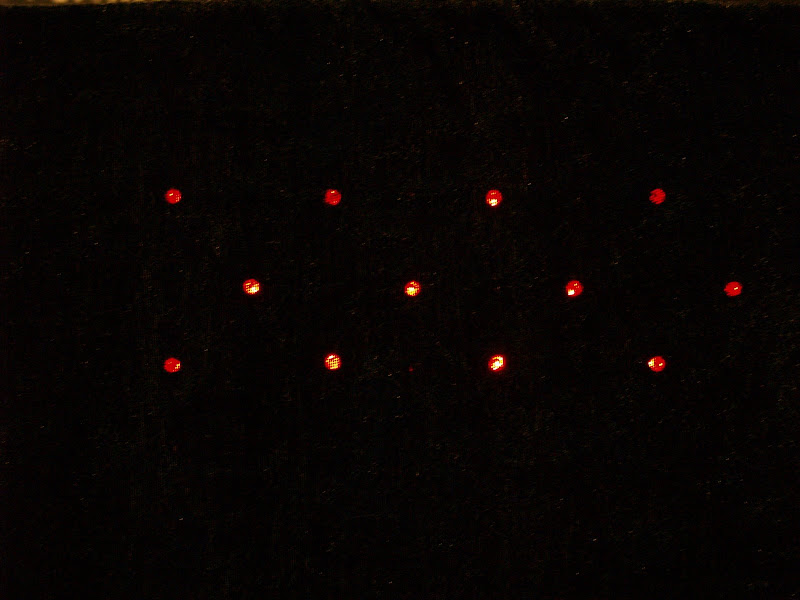

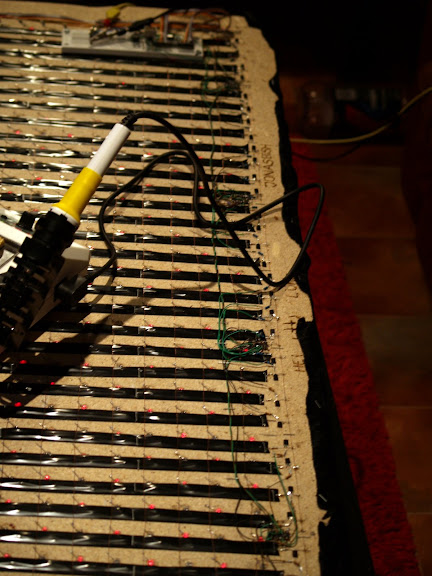

Og sånn ser den ut nå, via et testprogram vi slang sammen. Ved neste oppdatering kommer det antagelig film



Todo:

- Programmere, programmere, programmere. Webinterface og video- og bildekonvertering, "overføringslag" i C, rs232-interface ++

- Trekke plata med hvitt stoff, da det svarte slipper igjennom for lite lys. Skal også ha et lite mellomrom mellom stoffet og lysdiodene, slik at man får tydligere "piksler" på stoffet.
