Bilstereo koblingsskjema hjelp!

[go4life]

Hei!



Har fått meg noen deler nå, og trenger et skjema for å få opp alt dette!

Hvis noen kan lage et enkelt og forståelig skjema for meg hadde det vært kjempe fint



Det jeg har er: Pioneer cdspiller, 2x 5.25 fronthøytalere, 2kanals amp til front høytalere, 2x 12 jbl subber (de er koblet sammen i kassa til 2ohm), mono block til subbere og 2x sikringer + kabler!



Har sett et par skjemaer på nettet, men ikke helt likt som dette, så hvis noen lager et som er nøyaktig for dette oppsettet ville jeg bli kjempe glad



På forhånd takk!

Christian

Endret 21. september 2009 av go4life

[Gjest Slettet+65132]

https://www.diskusjon.no/index.php?showtopic=462786

[cossiemk1]

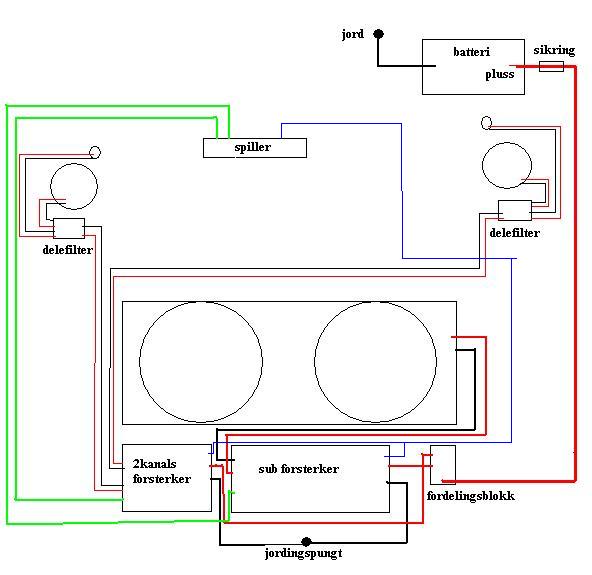

Rød = pluss

Sort = jord

Grønn = signalkabler

Blå = remote



Delefiltert i 2kanals forsterkeren (sitter under "trelisten") stilles på ca 80hz høypass, og delefilteret i subforsterkeren til 80hz lavpass.

[go4life]

takker og bukker!



forslag til fordelingsblokk og delefiltere? har sett litt rundt, men litt usikker på hva jeg skal velge der! Gjerne noe som ikke koster alt for mye! Takk igjen

[transmedia.no]

Om fronthøyttalerne dine er koaksiale 5,25", altså med diskanten i midten av bassen, trenger du ikke delefilter, det er innebygget i høyttaleren allerede.



Bildet viser et såkalt komponentsett hvor diskantene er separate fra mellomtone/bass-elementene, og det treng dermed et eget delefilter for å koble opp dem. Det delefilteret følger forøvrig "alltid" med komponentsettet.

[go4life]

Om fronthøyttalerne dine er koaksiale 5,25", altså med diskanten i midten av bassen, trenger du ikke delefilter, det er innebygget i høyttaleren allerede.



Bildet viser et såkalt komponentsett hvor diskantene er separate fra mellomtone/bass-elementene, og det treng dermed et eget delefilter for å koble opp dem. Det delefilteret følger forøvrig "alltid" med komponentsettet.



er 5.25 ja!

Fint og vite! Takk



men hva med denne delingsblokken før subben? hva gjør denne, og hvor mye koster det? (link please )

[cossiemk1]

Fordelingsblokka deler plussen slik at du kan koble til flere forsterkere...

Denne feks: http://installbay.no/product_info.php?cPat...roducts_id=1014

[go4life]

Fordelingsblokka deler plussen slik at du kan koble til flere forsterkere...

Denne feks: http://installbay.no/product_info.php?cPat...roducts_id=1014



okei, så den som du linka der vil funke bra? da kjøper jeg den i tilfelle:p



fiksa tittel psilocybe!
