VGA-Scart, men hvilken modeline? "Vanlig" gammel CRT-tv.

[NgZ]

Har fått en vga-scartkabel nå, og gledet meg til å få koblet htpc-en til min noe utdaterte Nokia 32" CRT-TV.



Så vidt jeg har skjønt, er PAL en stndard med fastsatte spesifikasjoner på bildedata, men standard PAL-modelines hjelper ikke.

Litt fra xorg.conf:	 Device		 "Device0"
	Monitor		 "SD TV"
	SubSection	  "Display"
			Modes   "702x576@25i" "704x576@25i" "720x576@25i" "768x576@25i"$
			Depth   24
	EndSubSection
	Option		  "TVStandard"			"PAL-B"
	Option		  "UseDisplayDevice"	  "CRT-0"
	Option		  "TVOutFormat"		   "SCART"
	Option		  "TVOverScan"			"0.0"
	DefaultDepth	24
EndSection

Grunnen til "CRT-0", er at det er det skjermen blir identifisert som.



Mer xorg.conf:



Section "Monitor"
	Identifier	  "SD TV"
	VendorName	  "TV Vendor"
	ModelName	   "TV Model"
	HorizSync	   14 - 18.0 #kHz
	VertRefresh	 45 - 65.0 #Hz

## 720x576 @ 25Hz, 15.6kHz hsync, ccir601 PAL, mpeg, 702 dots displayed
## ModeLine "720x576@25i" 13.5   720 732 795 864  576 581 586 625 interlace -hsyn$
## nonstandard PAL (Works with BOB deinterlace) It is 60Hz but works well with nV$
##ModeLine "720x576@60" 32.7 720 744 816 912 576 577 580 597
   Modeline "720x576pali" 13.88  720 742 808 888  576 580 583 625 -hsync -vsyn$
  ## Set for 16:9 display. For 4:3 replace 225 with 300.
  DisplaySize	 400 300
EndSection

Section "Device"
Identifier	 "Device0"
Driver		 "nvidia"
VendorName	 "NVIDIA Corporation"
	Option  "NoLogo"				"True"
	Option  "RenderAccel"		   "True"
	Option  "XvmcUsesTextures"	  "True"
	Option  "UseEdidDpi"			"False"
	Option  "DPI"				   "100 x 100"
	Option  "UseEvents"			 "False"
	Option  "DPMS"				  "False"
EndSection

Har latt de modelinesene jeg har prøvd (og som har feilet) stått kommentert.

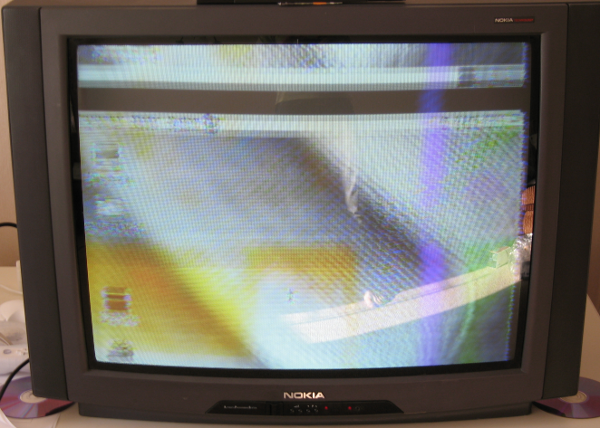

En av dem gir bilde, men et dårlig bilde (en bred svart stripe, og resten av bildet skjelver og er utydelig. Det er umulig å se ordentlig hva det er, men man kan kjenne igjen skjermbildet.) I tillegg til en lyd som sier meg at tv-en ikke liker seg helt. De andre er verre, svarte og hvite diagonale hakkete striper, og en lyd som forteller at TV-en VIRKELIG ikke liker seg.



Jeg skjønner ikke helt hva det kan være, og goolge gir meg ingen gode forklaringer, men enkelte hardnakkede påstander om at "PAL er en standard, derfor skal denne modelinen funke med alle PAL TV-er." Vel, sånn er det visst ikke..



red: Skjermkorter er et GeForce 8300 on-board.

Endret 8. juni 2009 av NgZ

[Flimzes]

Nå er ikke vga og scart to kompatible standarder, så er nok der problemet ditt ligger, kabelen din er mest sannsynlig beregnet på projektorer som har vga-inngang som støtter mer enn bare vga.



Scart bruker 2-3 pinner på bilde, vga bruker 15 pinner på bilde. Helt forskjellige signaler.

[oj88]

Har du ikke s-video-utgang?

[NgZ]

VGA kan helt fint gi et RGB-bilde kompatibelt med scart-innganger med en vga->scrt-kabel. Det er ikke der problemet ligger. Nei, jeg har ikke S-video, og hadde uansett ikke brukt det. Sammenliknet med vga->scart er kvaliteten dårligere.



Problemet er som nevnt at jeg ikke finner en modeline som fungerer, med mindre det er en feil på kabelen, men det tror jeg ikke.

[Flimzes]

VGA kan helt fint gi et RGB-bilde kompatibelt med scart-innganger med en vga->scrt-kabel. Det er ikke der problemet ligger. Nei, jeg har ikke S-video, og hadde uansett ikke brukt det. Sammenliknet med vga->scart er kvaliteten dårligere.



Problemet er som nevnt at jeg ikke finner en modeline som fungerer, med mindre det er en feil på kabelen, men det tror jeg ikke.

vga og scart er ikke kompatibelt nei.



EDIT: en del skjermkort støtter scart-signaler gjennom vgakontakten, men det er ikke kompatible standarder.

Endret 9. juni 2009 av Flimzes

[NgZ]

Se her:http://www.nexusuk.org/projects/vga2scart/circuit. Det er ikke den beste linken, men var den jeg fant i farten. Problemet nå er dermed å sende riktig signal til tv-en, den ser som nevnt ikke ut til å være fornøyd med de jeg har prøvd så langt. Det skal være en true&tested måte for å få bilde fra pc-en til tv-en.

red. Utdrag fra samme nettside: "The RGB signals in VGA and the RGB signals found in a SCART connector are electrically compatable, but the sync signals aren't. In VGA the vertical sync and horizontal sync are carried on separate wires, but in SCART they are both combined into a composite sync signal carried along a single wire. This circuit converts the component sync signals into a composite sync compatable with SCART. The red, green and blue signals can be connected through as-is."

Siden fungerer ikke i FF forresten, men funker fint i Opera.

Endret 9. juni 2009 av NgZ

[Flimzes]

Siden fungerer fint i FF 3.5 B4, men det er en eldre tråd på forumet som sier at flere av disse kablene ikke fungerer, og at symptomet er det samme du opplever. For å sende feil innstillinger skal ofte gi minst flimring eller blinking, men de som har kabler som ikke funker får helt svart bilde.

[covah]

Slik jeg har forstått det, er det bare noen ATI kort som støtter SCART over VGA porten.

[NgZ]

Gah, kjipe ebay-jævel, i tilfelle. Jeg har jo klart å få bilde og da. Eller "bilde" er vel mer riktig. Hadde jeg fått det hvis kabelen kun var skit?



@covah: Det er nok enten gammel info, eller så er det en windows-sannhet (pga drivere). Det fungerer ihvertfall for flere på nvidia-forumet i linux.

Endret 9. juni 2009 av NgZ

[covah]

En annen ting... støtter TVen din RGB over SCART? Dette MÅ den gjør for at det skal virke. Mange TVer med flere SCART kontakter støttes dette bare på en av dem.

[NgZ]

Aha, det stemmer jo. Ja, jeg "vet" aka er 90% sikker på at den støtter det, men har bare prøvd en inngang. Takk, skal teste.

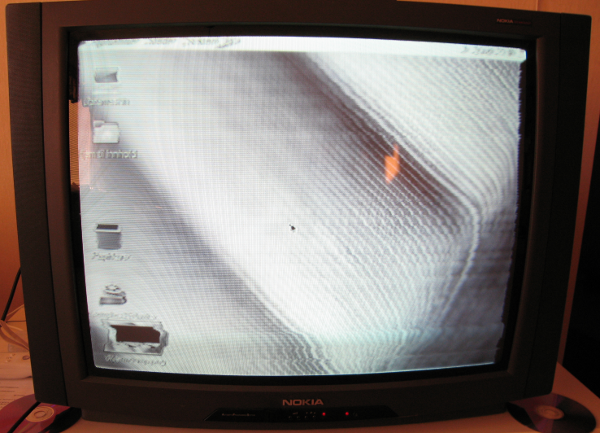

red: bedre nå, men ikke akkurat brukbart. Kun gråtoner, og skurrete.





red: Og det var med denne modelinen: ModeLine "720x576@25i" 13.5 720 732 795 864 576 581 586 625 interlace -hsync -vsync

Ser jo ut som horisontalsyncen ikke er helt i sync. Eller noe.

Endret 9. juni 2009 av NgZ

[NgZ]

Etter så lang tid må det være lov med en bump.
