hjelp til ringeanlegg

[Pitt]

hei trenger hjelp til å planlegge et enkelt ringeanlegg.



skal ha en tavle montert trafo

en trykk bryter

og en alarm giver.



hva slags kabel bruker jeg?

er det dumt å koble ringe trafoen på samme kurs som kombialarmen?

er det egen inn og utgang på trafoen som jeg bare kobler til trykk knappen og klokka?

noe annet jeg burde huske på?

[weebl]

foreslå først at denne tråden blir flyttet til elektronikkdelen av forumet



og nr 2



fra sekundærsiden på trafoen og gjennom hele ringeanlegget så kobler du med "ringeanleggskabel" (solid kjerne, 2 ledere som har sammenlimt isolasjon, ikke så veldig tykke) husker ikke hva det heter på fagspråket



på primærsiden bruker du 1,5kvadrat PN kabel tror jeg.



når du kobler klokka osv så tar du bare en leder og kobler gjennom klokka, bryteren og tilbake til trafoen slik at klokka og bryteren er i serie.

[Skagen]

Tråden var feilpostet og har blitt flyttet til riktig kategori.



(Vennligst ikke kommenter dette innlegget. Reaksjoner på moderering gjøres pr. PM/melding)

[Pitt]

takk for det, det var oppklarende.

[Captn Jack Yarr'ow !]

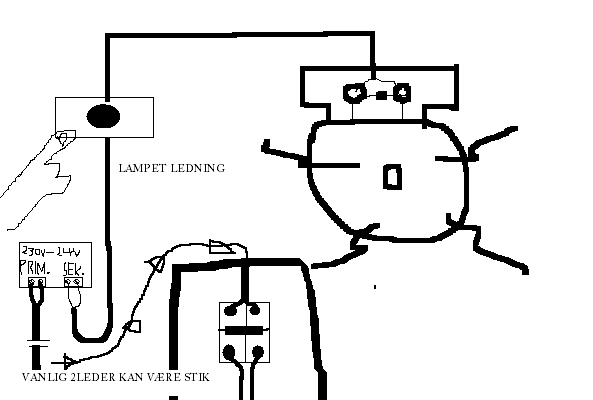

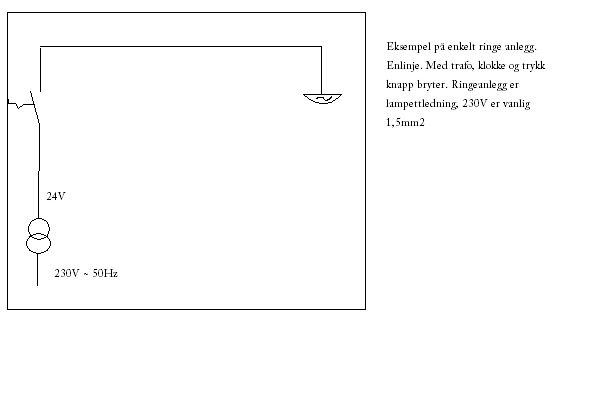

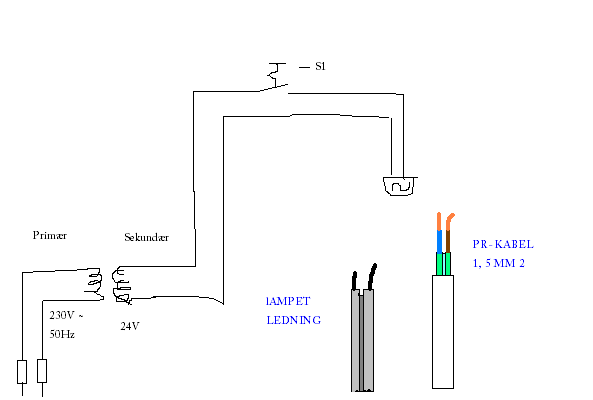

Dokumentasjon på treet værsegod ! :/
