Hjelp, installering av brytere på gitaren

[Pigeon]

Hei, jeg lurer på om noen kan hjelpe meg litt.

Jeg har en gitar som har to humbuckere, og jeg vil gjerne ha en kontrolplate som Fender Jaguar har, med 3 brytere.

Bryter nr.1 skrur bridge pickupen av/på, nr.2 Neck humbucker av/på, men jeg er sikker på hva bryter nr.3 skal gjøre.

Er det noen som har noen forslag??

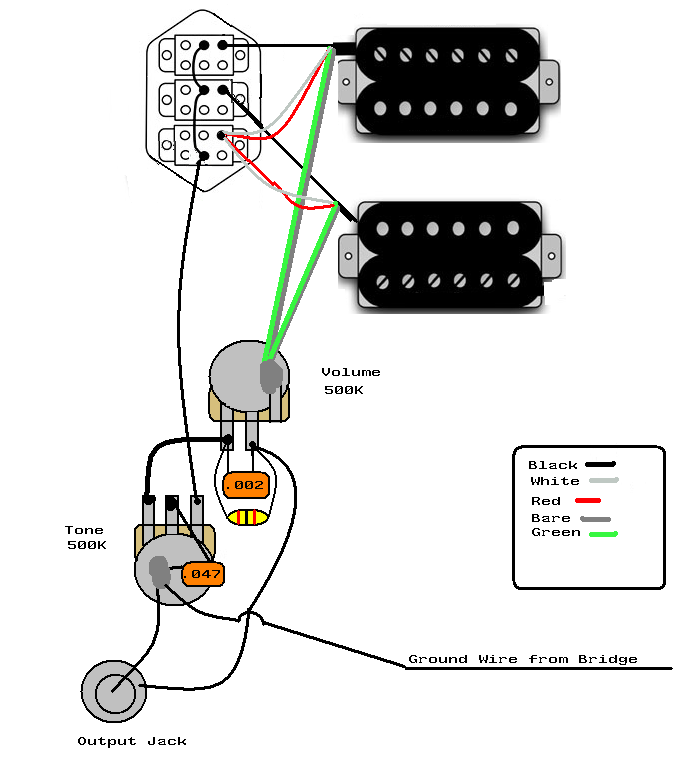

Jeg har en tegning, men jeg veit ikke om dette funker:


[CastorFiber]

Slik dette er tegnet opp, er dette en såkalt coilsplit, det vil si at man kortslutter den ene spolen i humbuckeren, slik at man får singlecoil-lyd. Men bare nesten, fordi magneten som sitter der påvirker lyden den spolen som er aktiv. Lyden vil altså "helle mer mot stratocasterlyd", og den støy- kanselerende effekten fra en humbuckeren forsvinner.



Slik det er koblet her, kan du velge å ha begge eller ingen av pickupene med coilsplit.

[Pigeon]

Okey, men hvis jeg heller vil ha en 'out of phase' bryter istedenfor en 'split', hvordan skal jeg koble det da?



Takk for hjelpen

[CastorFiber]

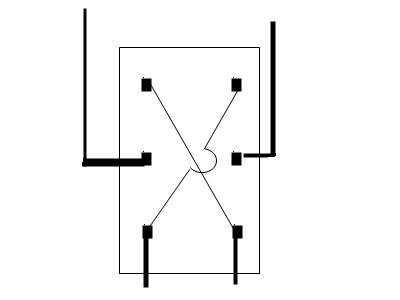

Da må du koble slik:



Fra pickups







videre i gitaren.



Det er ikke verre enn det!

[Pigeon]

Tusen takk
