Kabinett prosjekt: A-51 [Update - 11]

[Mr.Johanzen]

Nå skal jeg begynne på ett nytt prosjekt, altså bygge meg ett nytt kabinett.



Sponsor(er):

Vendur.no

Tusen takk



Litt om selve prosjektet:

Kabinettet jeg har nå bråker en del, og jeg liker at maskinen min lager minst mulig støy, dermed skal jeg fokusere veldig mye på støy. Jeg skal også ha minst mulig lys på kabinettet, siden det jeg har nå har masse lys og det irriterer meg.



Har tegnet hele kabinettet ferdig i Google SketchUp, og jeg ble ganske fornøyd med det. Har kommet frem til at jeg skal ha 3 vifter, 2 i front og en i bunnen. Den i bunnen skal være på 140mm (det er tegnet inn en 120mm på tegningen). Det jeg ikke er helt sikker på er, om jeg skal ha 250mm og 140mm vifte eller 140mm og 120mm i front (en av hver). Med tanke på støy, så bråker jo en stor vifte mindre med lav RPM.



På bildene så er åpningen på venstre siden hvis man ser kabinettet fra fronten, men jeg har planer om å ha åpningen på høyre side. Da blir jeg også nødt til å sette hovedkortet opp ned.



Litt bilder:

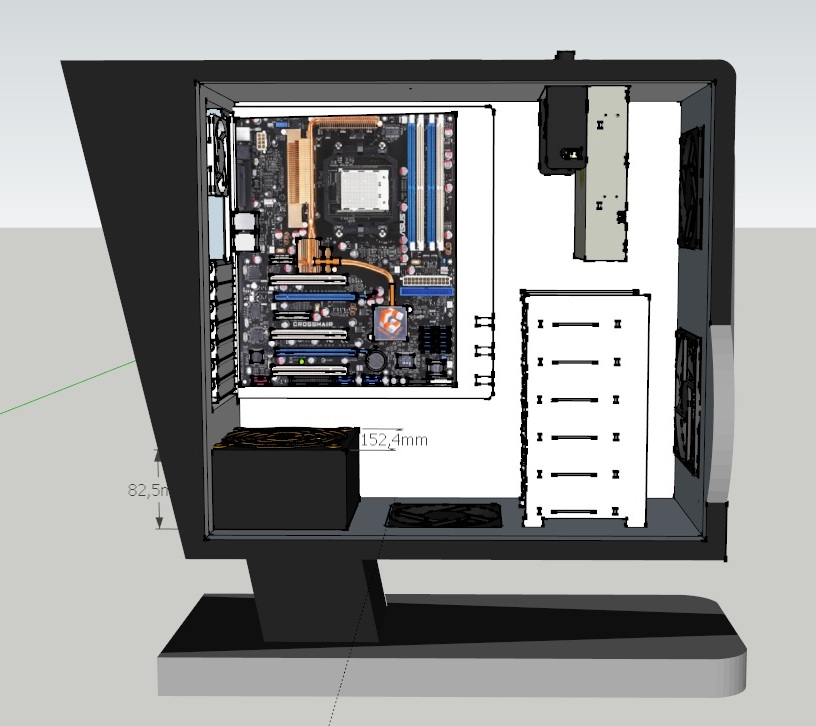

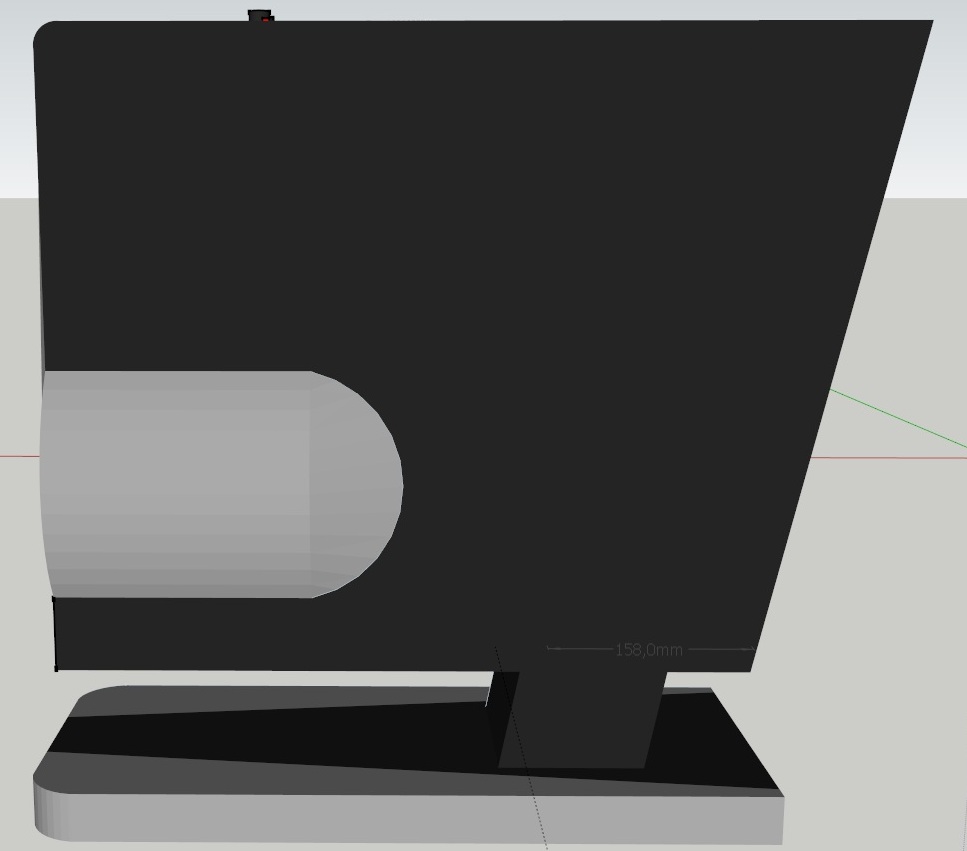

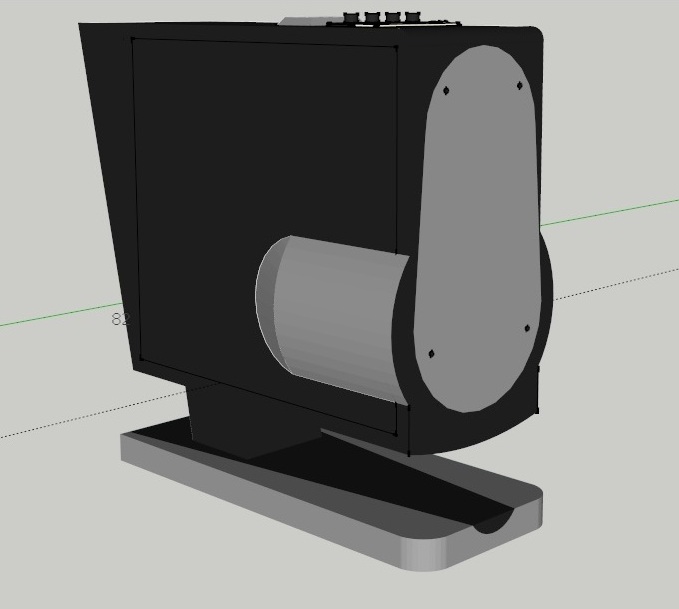

Venstre side (sett fra front)



Ovenfra



Høyre (sett forfra)



Fronten (blir mest sannsynelig forandret litt på, siden jeg ikke ble helt fornøyd med den)

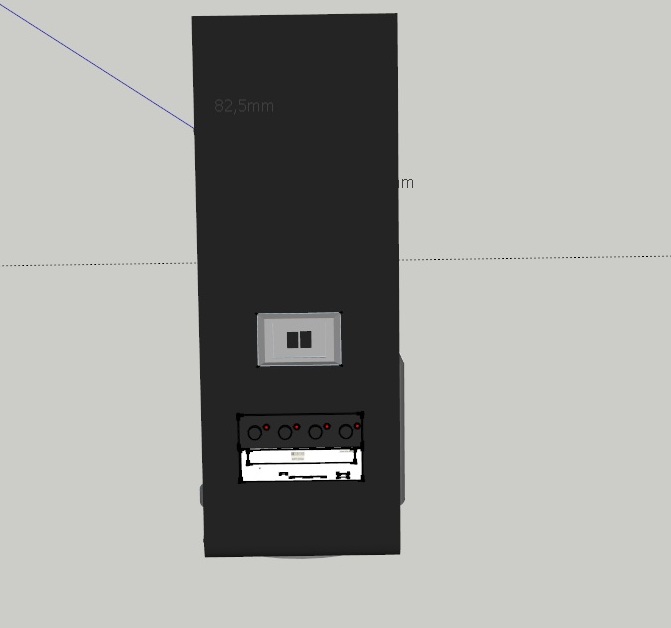

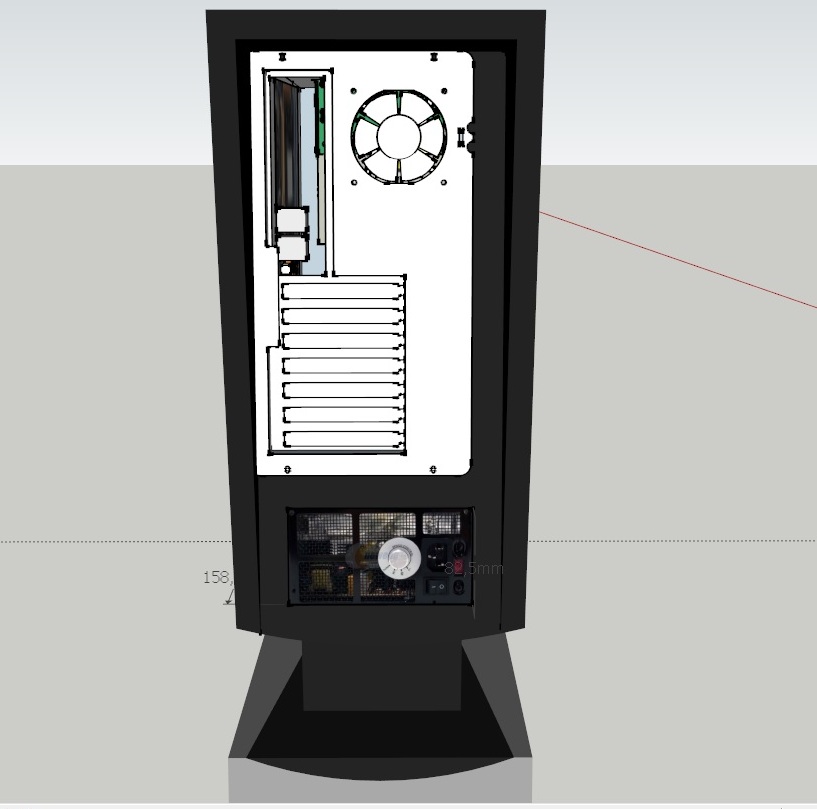

Bak (ikke så mye å se på)

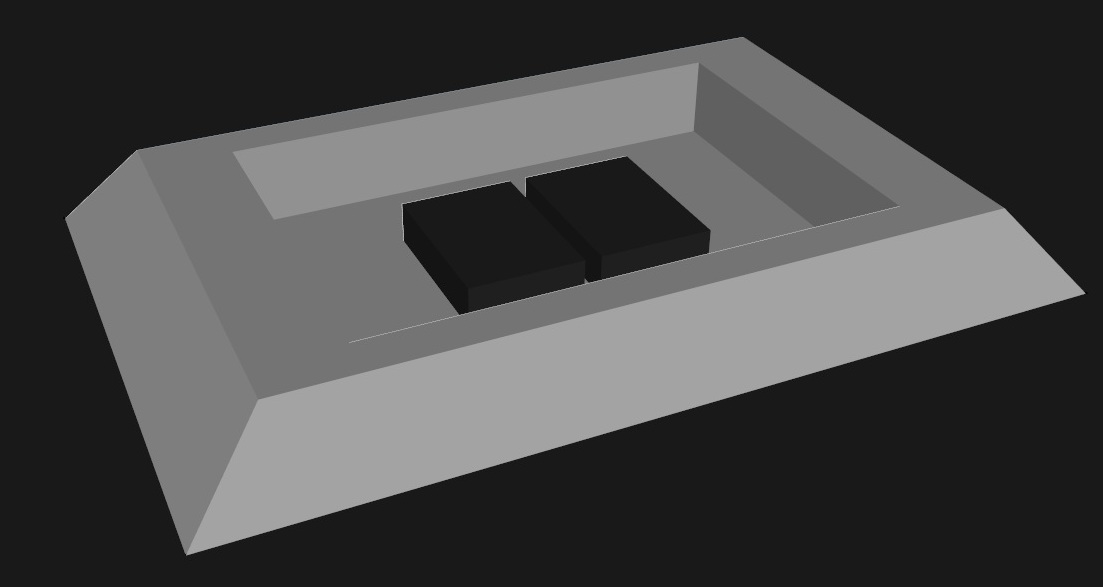

Av og På knapp



Helhets bilde.



Som dere kanskje ser, så har jeg hentet en del inspirasjon fra Logitech G51 høytalerene og litt i fra Aplus Twin Engine kabinettet. Jeg blir mest sannsynelig og bruke den hardwaren jeg har nå i dette kabinettet.





Liste over hva jeg trenger:

(Det med gjennomstrekning har jeg skaffet meg)



Bygge materiale (MDF-plate, hvis jeg for tak i det her jeg bor)

Pussesaker

Viftestyring

4 140mm vifter

Hovedkortbrett

Av/på bryter

Harddisk oppheng

CD-rom oppheng (langer kanskje selv)

Gummilister/pakninger

Diverse skruer

PSU feste

Thumbskrews

Lakk/Grunning







Kommentartråd her!

Endret 26. mars 2009 av Razy

[Mr.Johanzen]

Update 1: Tegninger

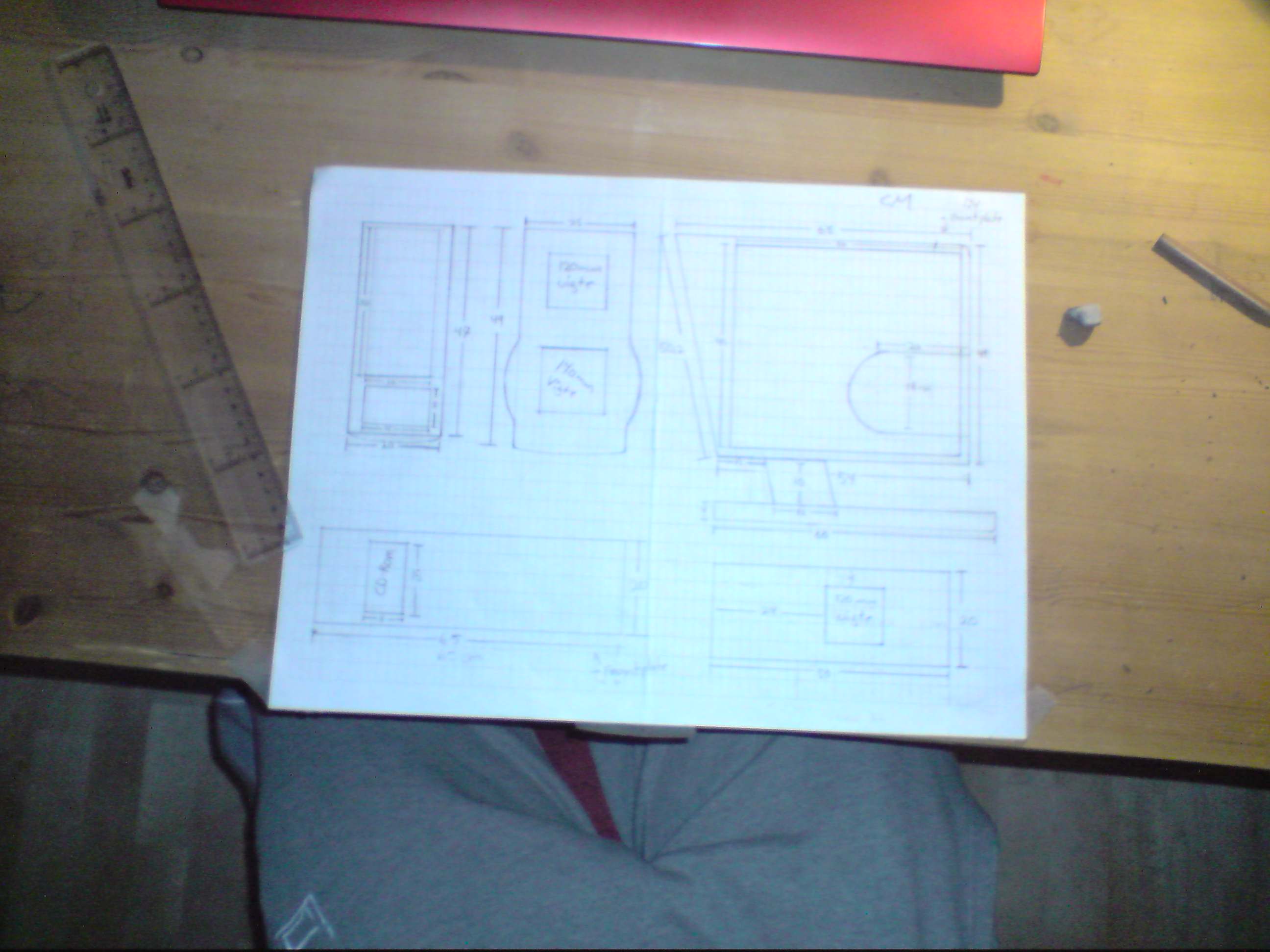

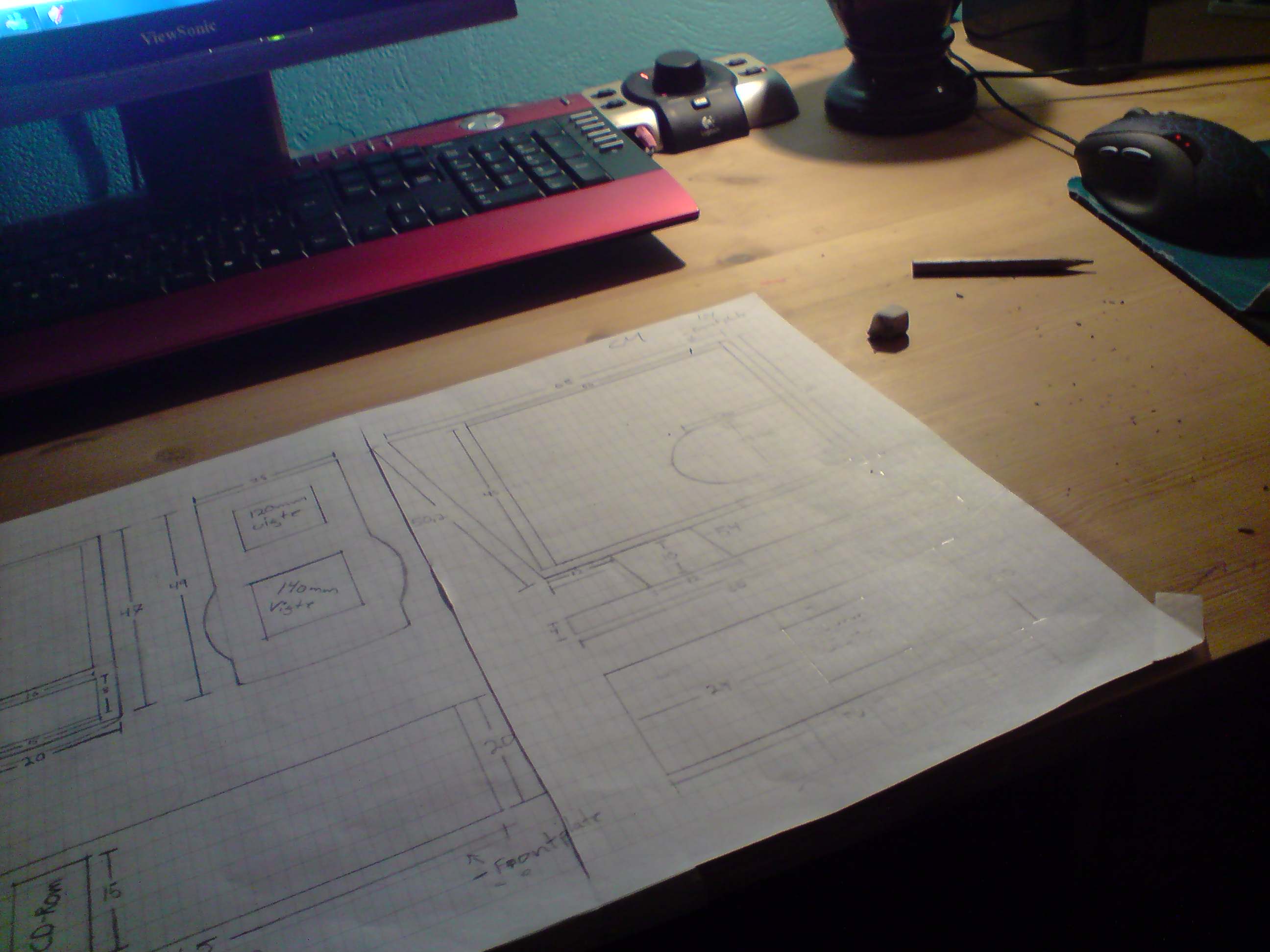

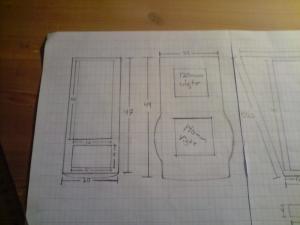

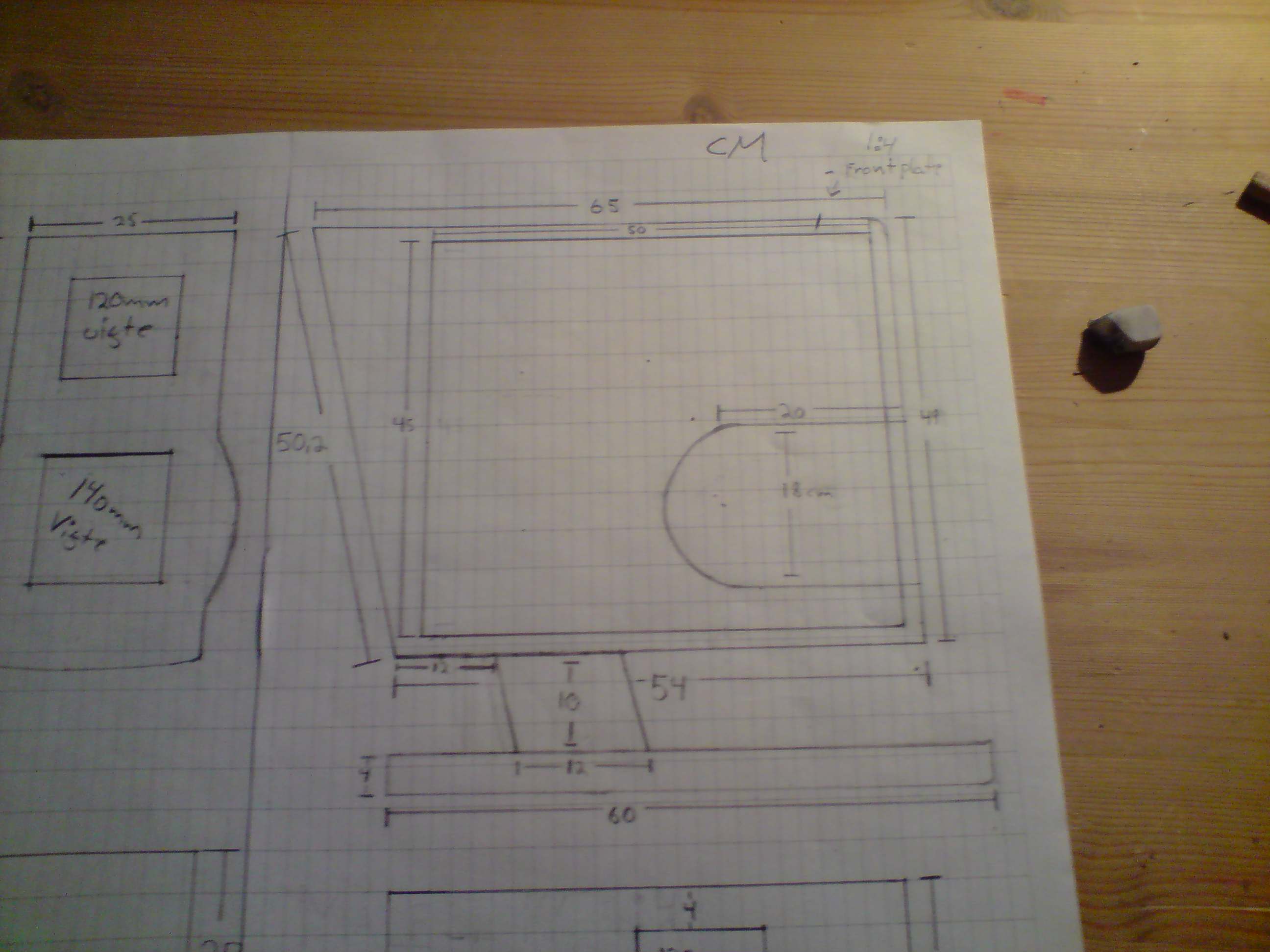

I dag har jeg bare tegnet litt på papir, legger ut litt bilder. Pluss at jeg var og fikk meg to MDF-plater, betalte ikke noe for dem fordi de var skadet i kantene. Platene er 2400mm x 600mm x 12mm

Har et lite problem, og det er at jeg sliter med å finne et passende navn til prosjektet mitt. Kom gjerne med forslag





Skal prøve å få kappet opp i de eksakte målene jeg trenger i morgen. Kan ikke begynne å sette dem sammen, siden jeg klarte og glemme å kjøpe skruer



Det var alt for denne gang

Endret 15. mars 2009 av Razy

[Mr.Johanzen]

Update 2: Kapping av plater



Først vil jeg si at jeg har funnet et navn til prosjektet mitt, eller det var CoreTEC som fant på navnet. Kreds til han Og navnet blir: A-51.



I dag har jeg fått kappet begge de store sidene, fronten,, baksiden og toppen. Brukte litt lengere tid en forventet på grunn av at første gangen sagde jag alt for hånd, glemte av at jeg hadde en stor og fin sag stående. Så det andre resultatet ble bedre, men ble ikke 100% fornøyd.



Kommer med bilder i morgen, og kanskje en update til

Endret 15. mars 2009 av Razy

[Mr.Johanzen]

Update 3: Sammensetning



Hei, igjen

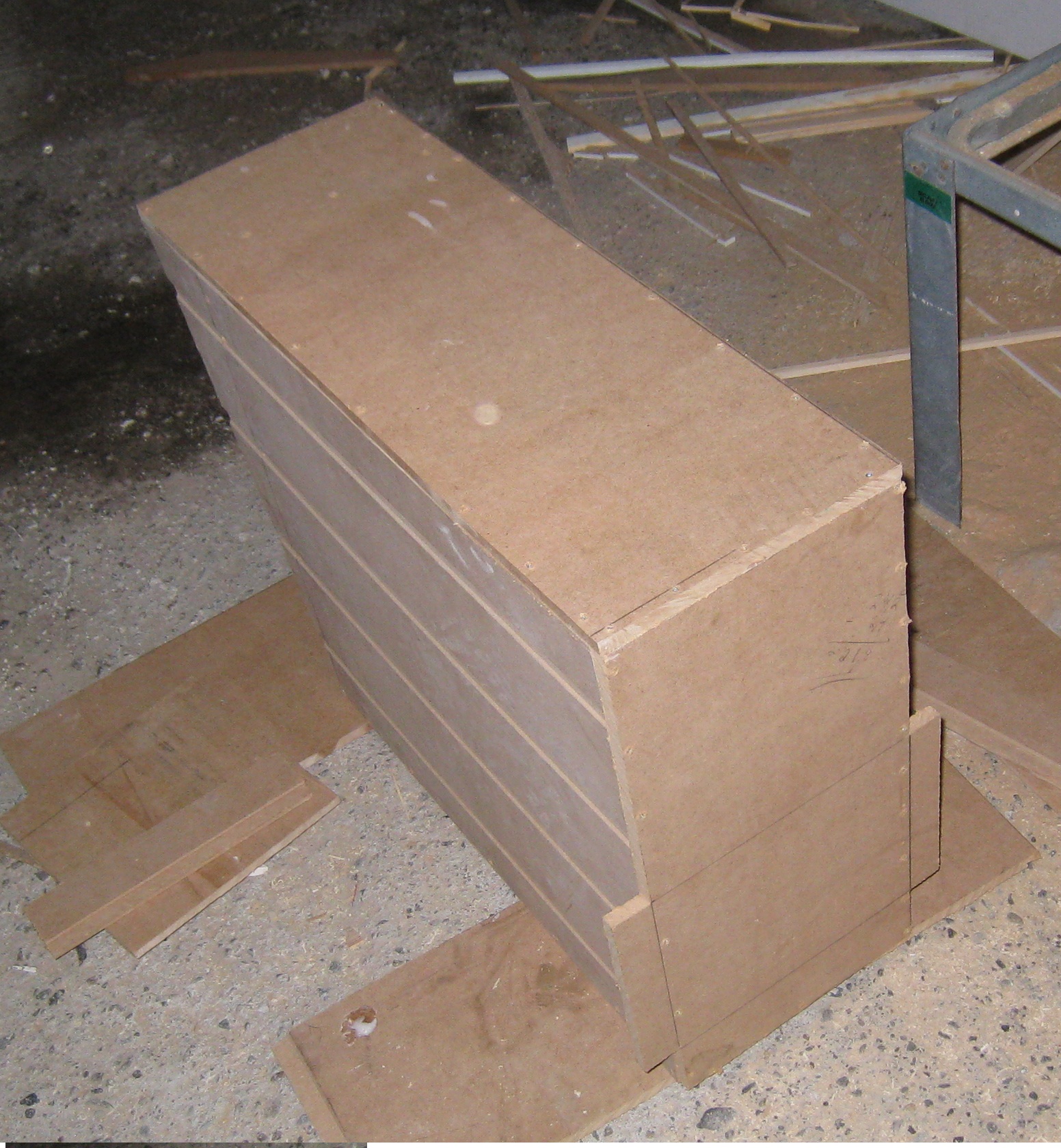

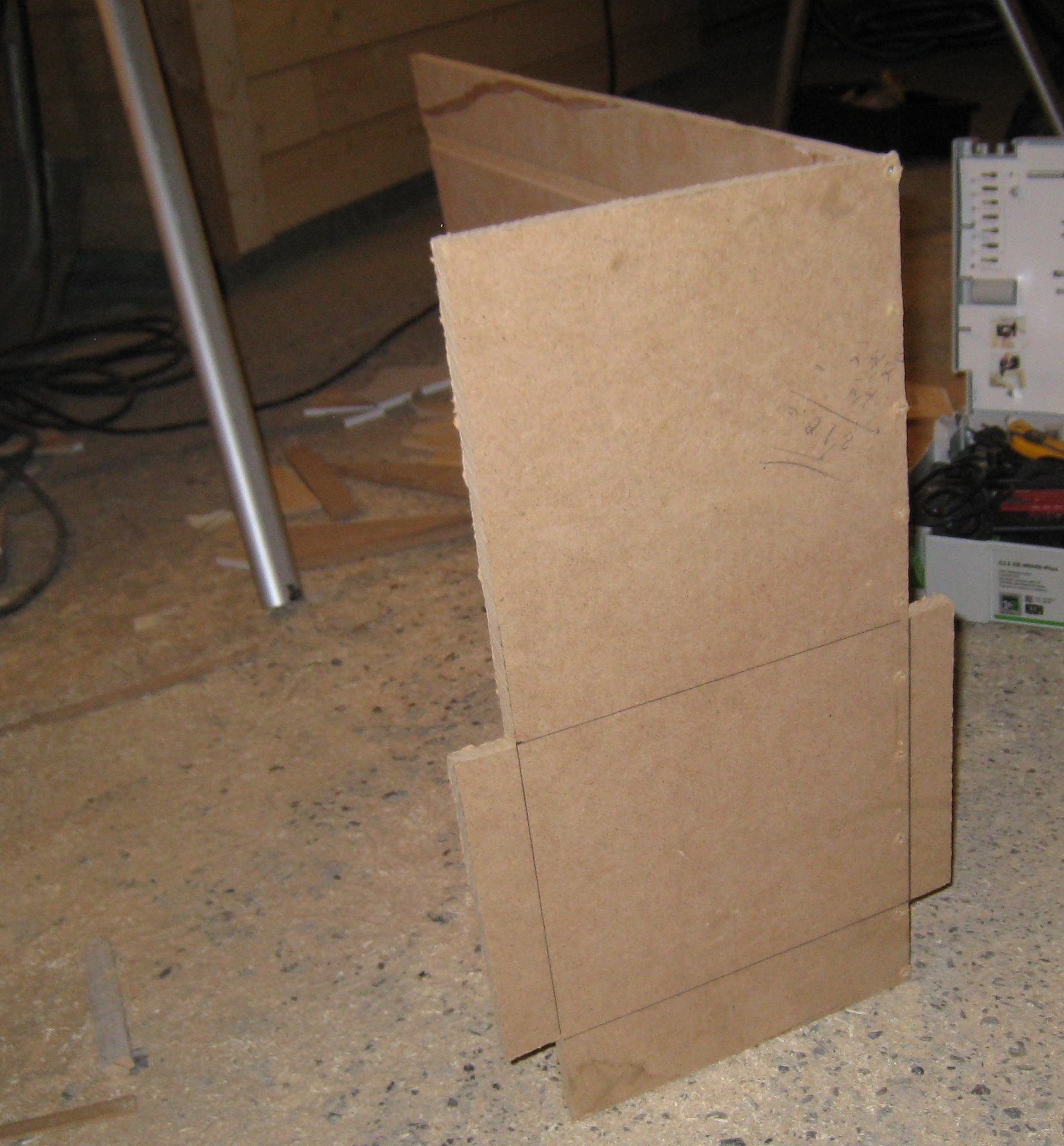

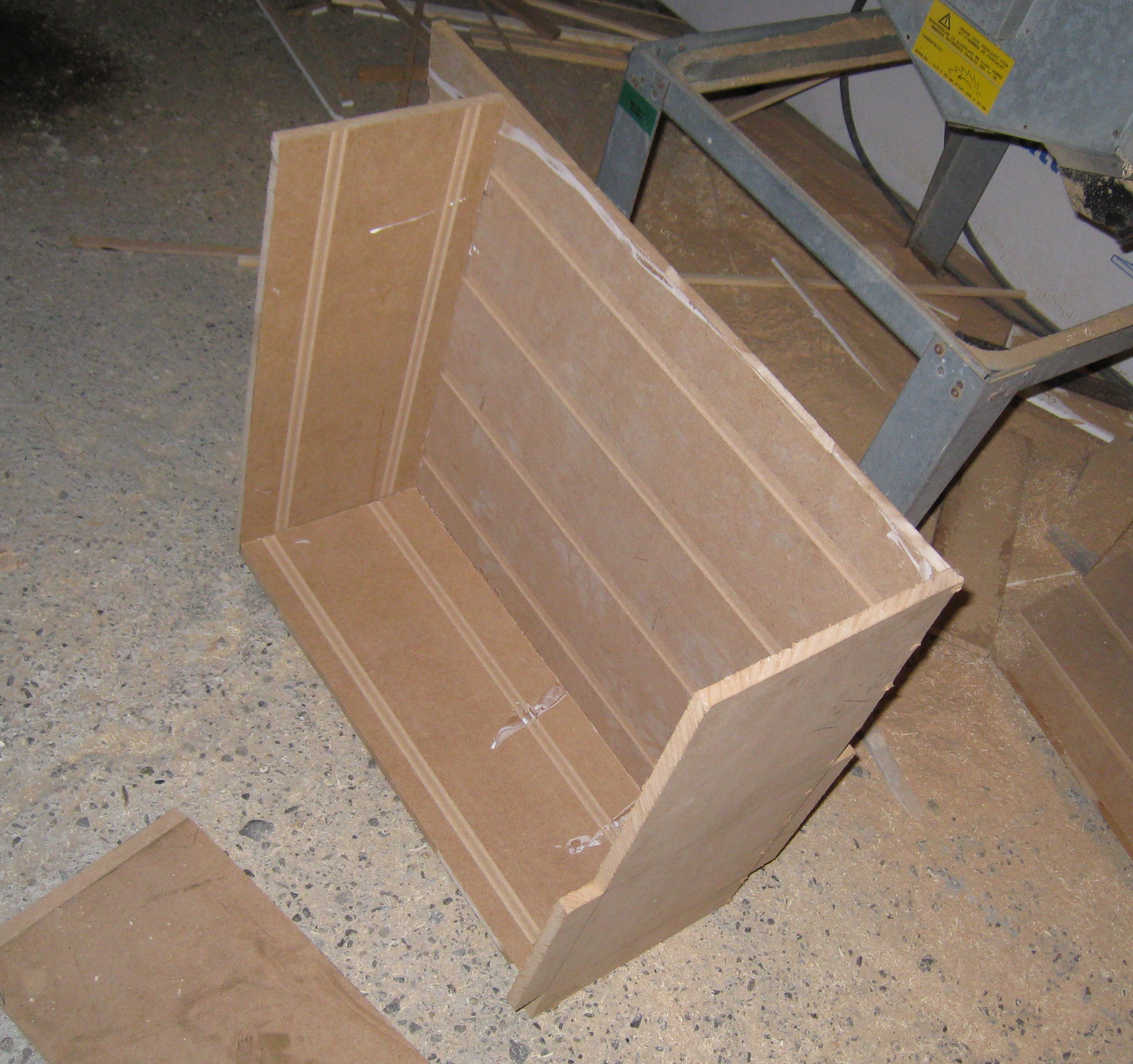

I dag har jeg fått satt sammen hele kassen, brukte 3mm x 20mm skruer og helt vanelig trelim. Merket at top platen var kappet opp litt feil, dermed var je nødt til å lage en ny en, men det var ikke noe problem



Som jeg sa i går så skulle jeg komme med bilder, så i dag kommer det en "stor" bilde update Ja, glemte å fortelle at jeg fikk litt hjelp av en venn i går til å kappe platene. Og etter dagens arbeid har jeg funnet ut at det blir veldig mye sparkling på meg

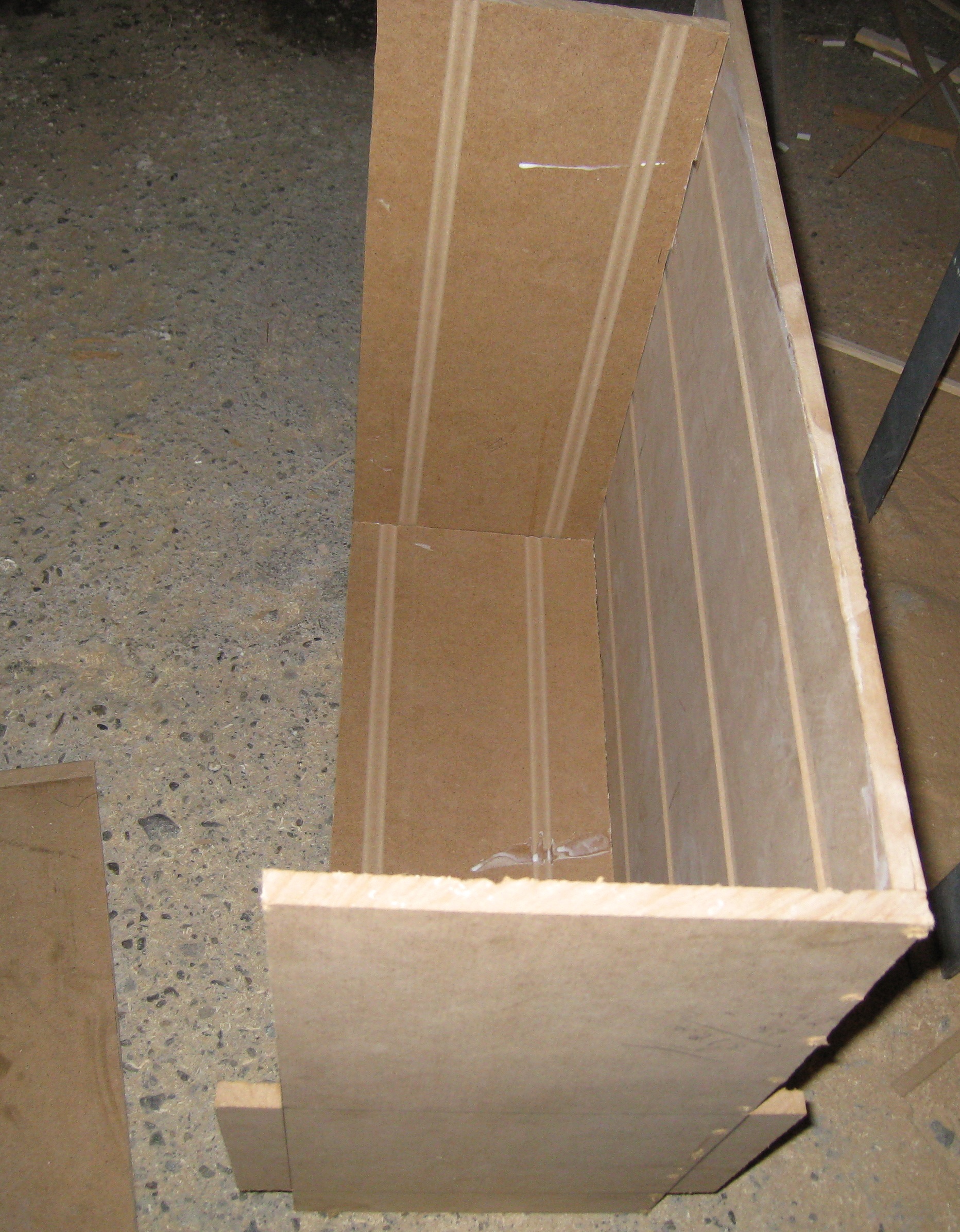

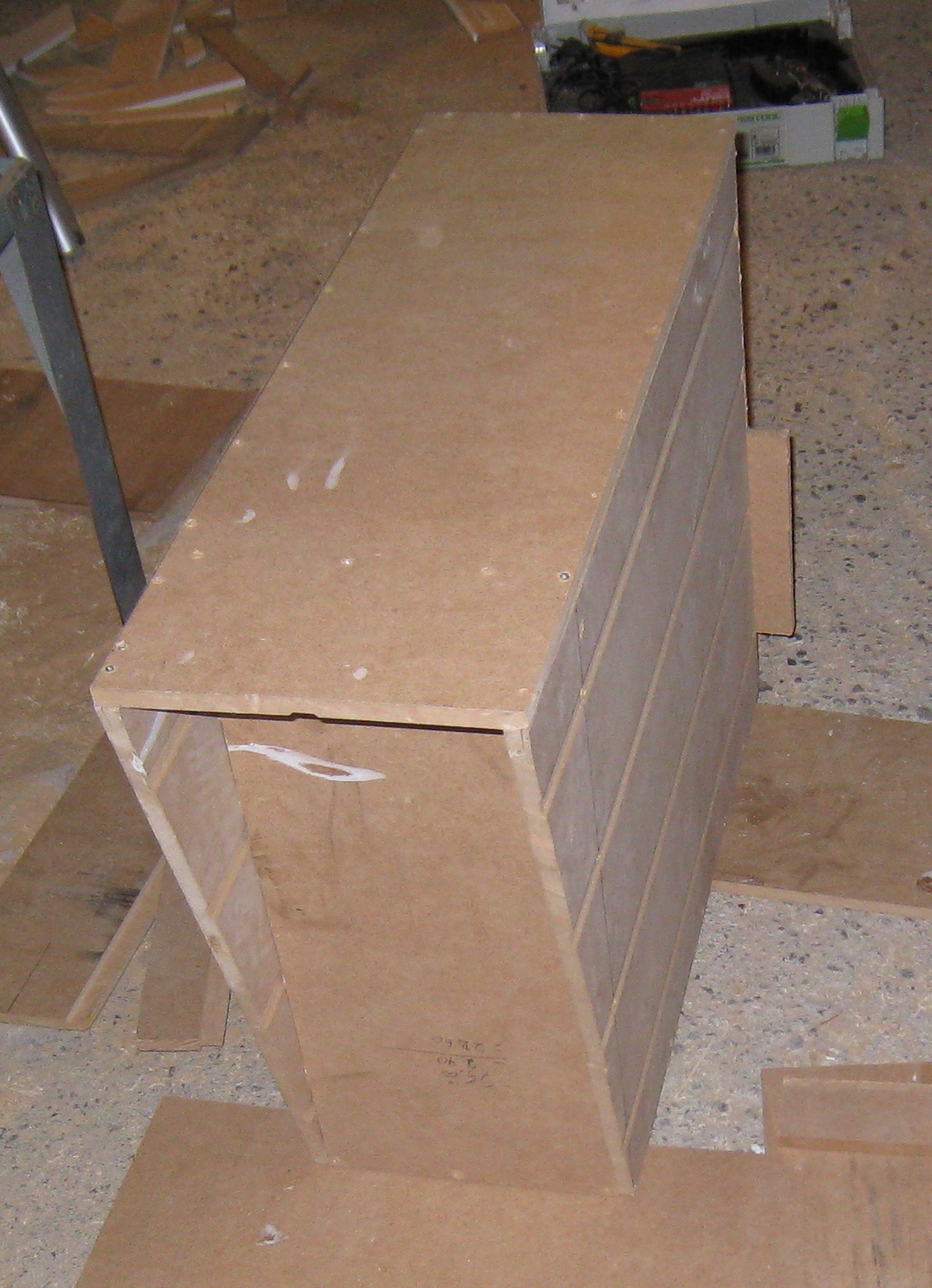

Bilder:

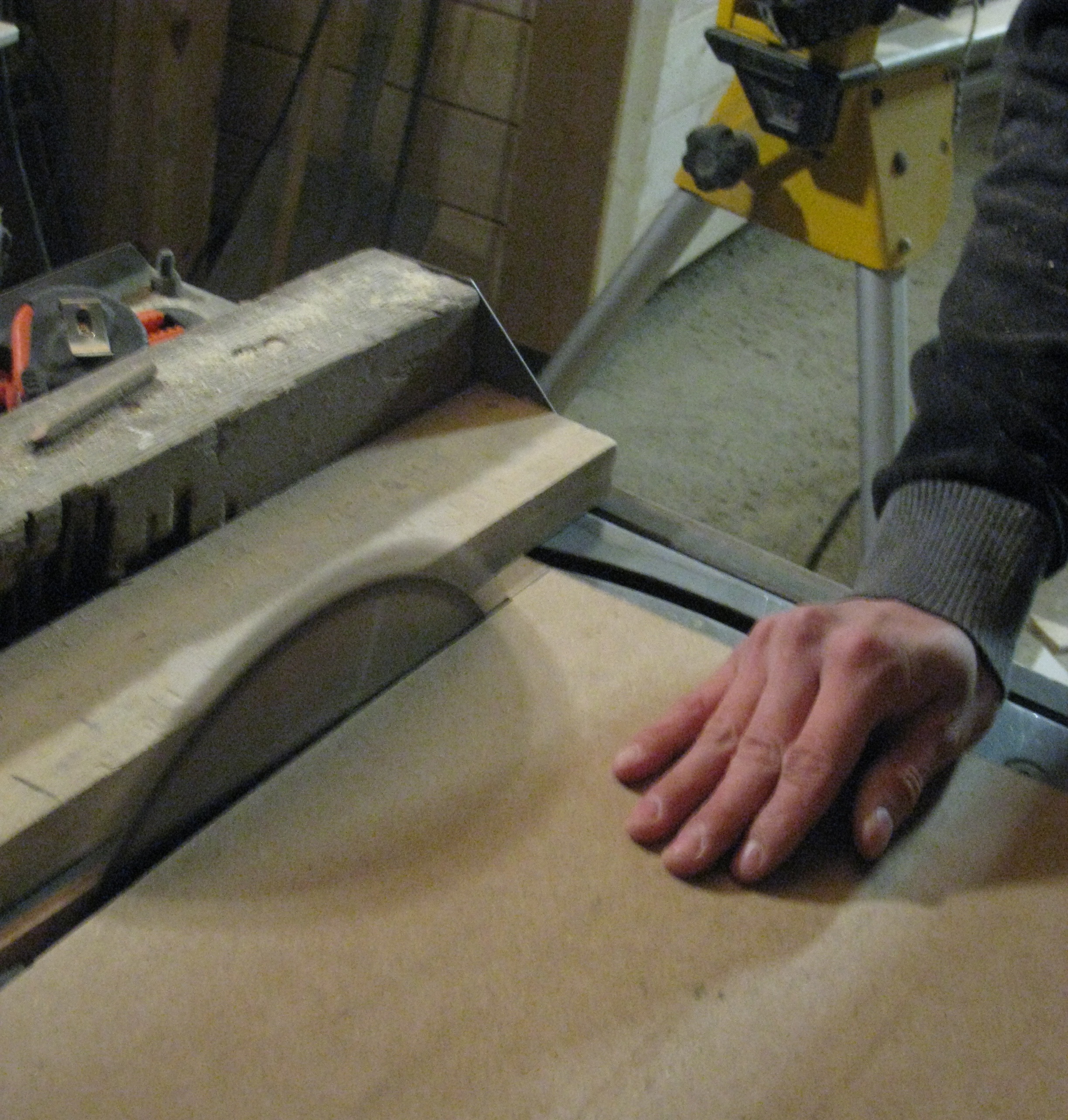

(De gamle platene ovenfor) (Lett og miste en finger med en slik sak )



Dere ser kanskje på bildene at det blir mye pussing og sparkling. Hoff, jeg som hater pussing Og legg gjerne igjen en komentar, her!

Endret 16. mars 2009 av Razy

[Mr.Johanzen]

Update 4: Sponsing



Vendur.no sa seg villig til å sponse prosjektet mitt med 150 kr, som jeg allerede har kjøp en vifte for



Tusen takk

Endret 17. mars 2009 av Razy

[Mr.Johanzen]

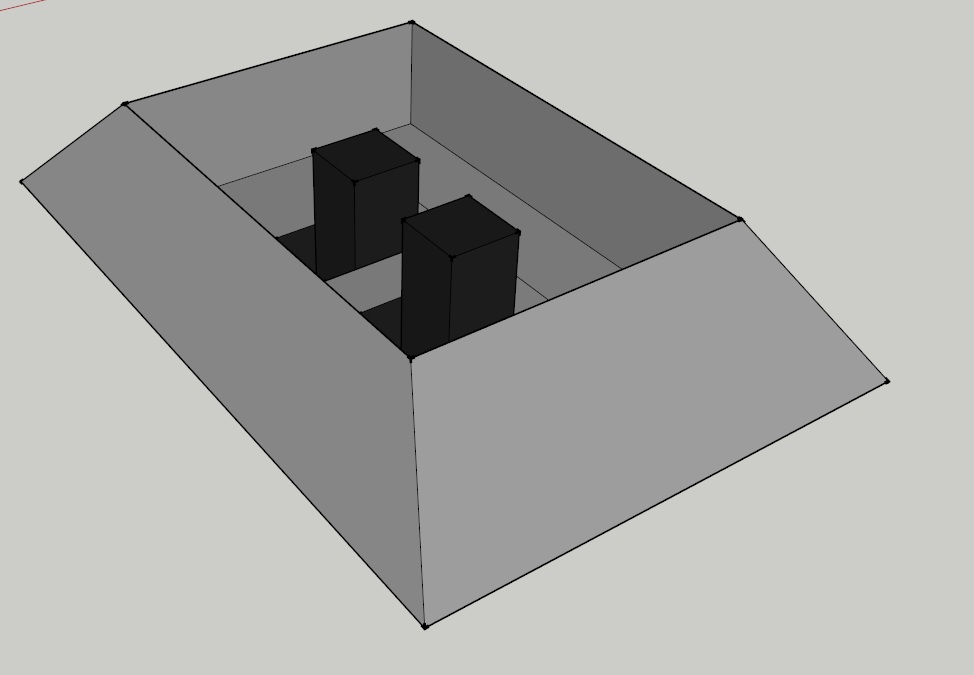

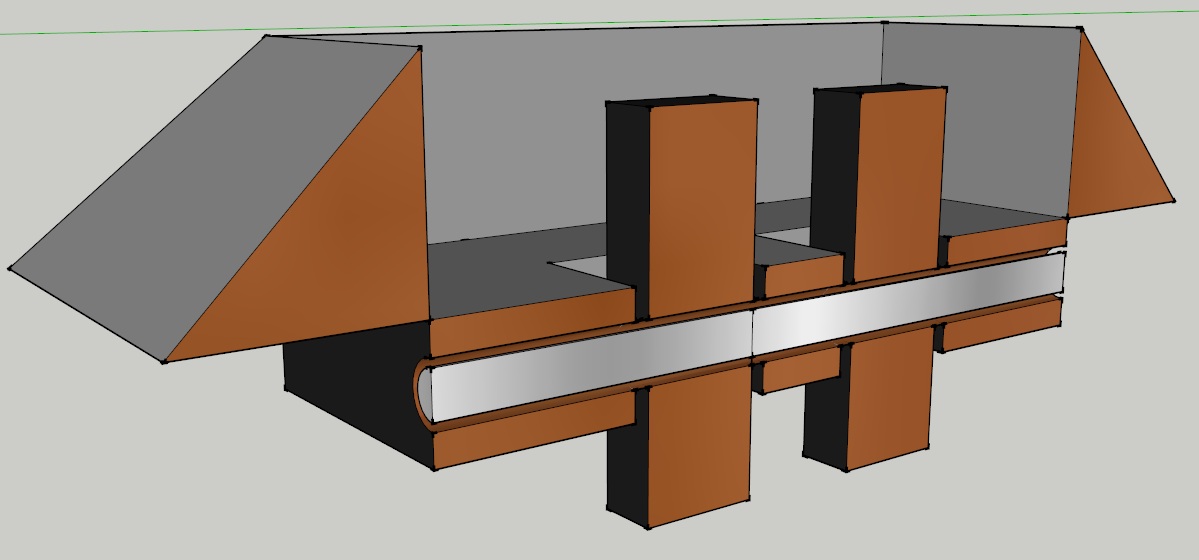

Update 5: Tegninger til av/på, reset brytere



Har ikke fått gjort så mye enda i dag. Har faktisk bare tegnet av/på og reset bryterne, eller hvordan jeg vil at knappene skal bli Jeg vil egentlig få den til å fungere som vippebrytere, så lenge alt går etter planen.



Skal legge til noen bilder.



Har bestilt et slikt sett: link, med diverse funksjoner, blant annet bryter. Det vil bare være en liten del av selve bryterne mine, er ganske vanskelig å forklare hvordan jeg skal få dette til å fungere:( Men når jeg skal begynne med bryterne, skal jeg forklare på best mulig måte





Stay tuned!

Endret 18. mars 2009 av Razy

[Mr.Johanzen]

Gjorde en feil

Endret 18. mars 2009 av Razy

[Mr.Johanzen]

Update 6: Litt forskjellig



Ble en litt sen update i dag. Har fått gjort ganske lite i dag med tanke på tiden jeg brukte, kanskje man jobber senere når man er små syk? ¨



Men jeg har sagd ut døren, hullet til den nederst 140mm viften (på front siden). Også har jeg rundet av noen sider, er vanskelig og forklare hva jeg mener, men man kan set dette på bildene



Bilder:

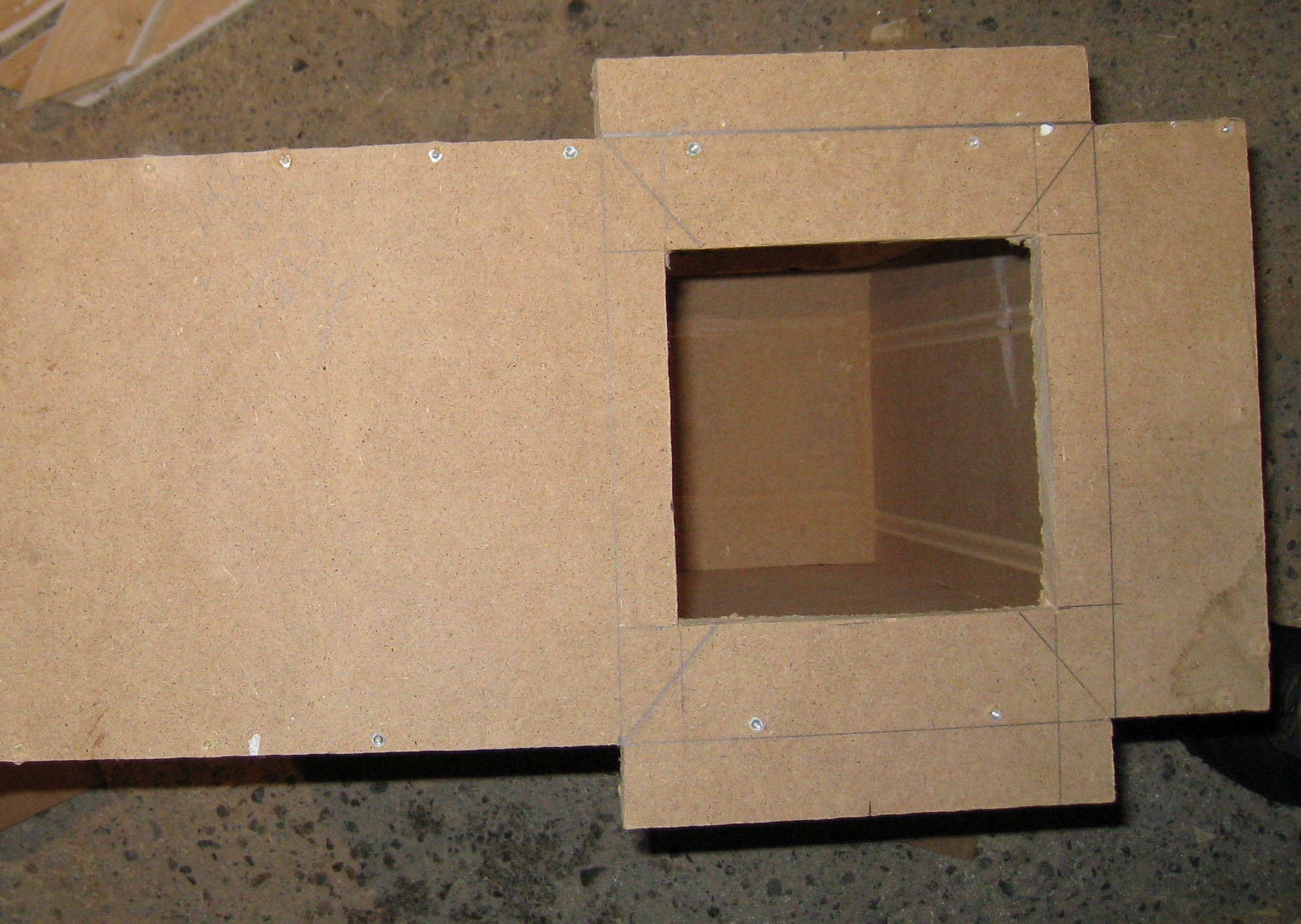

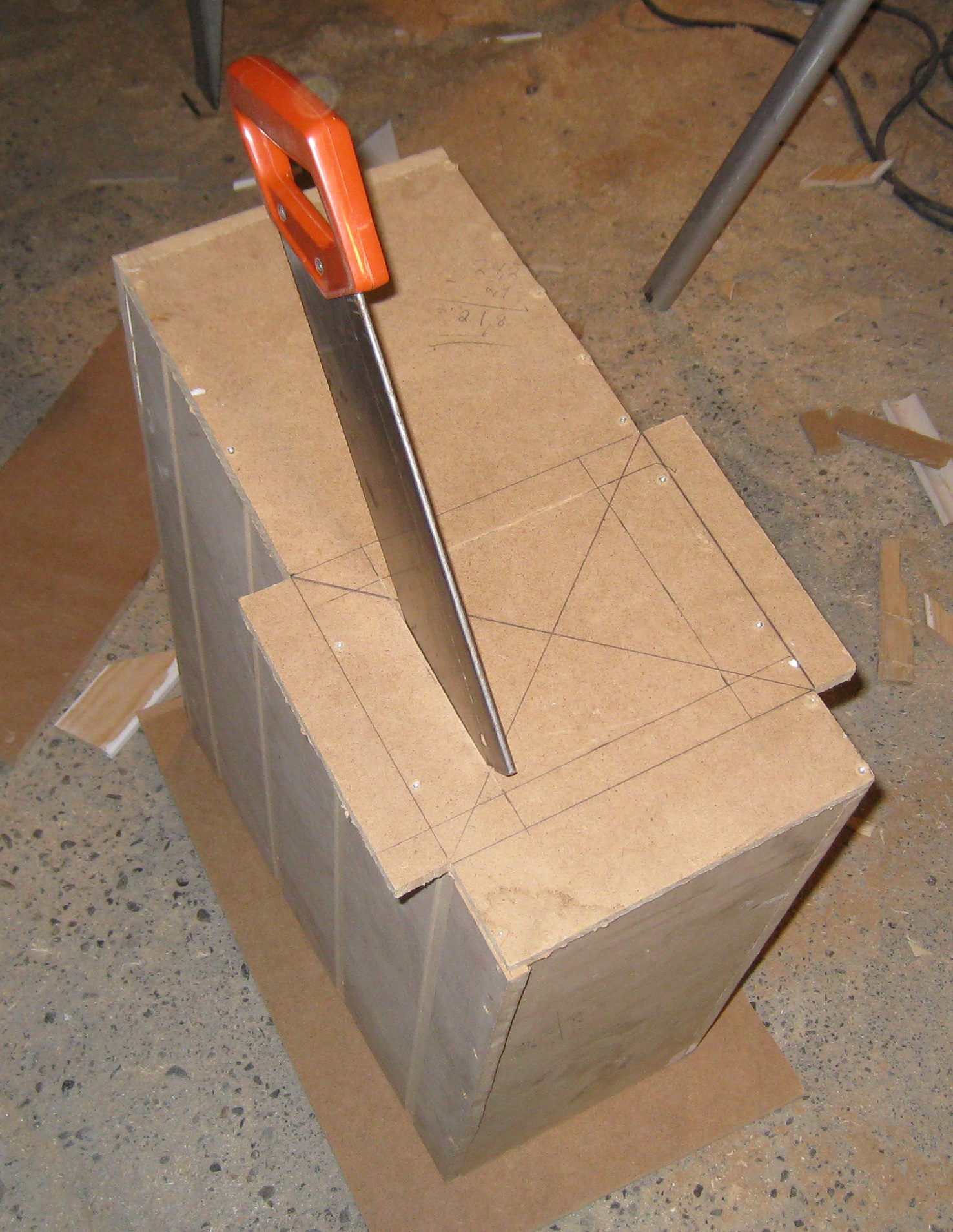

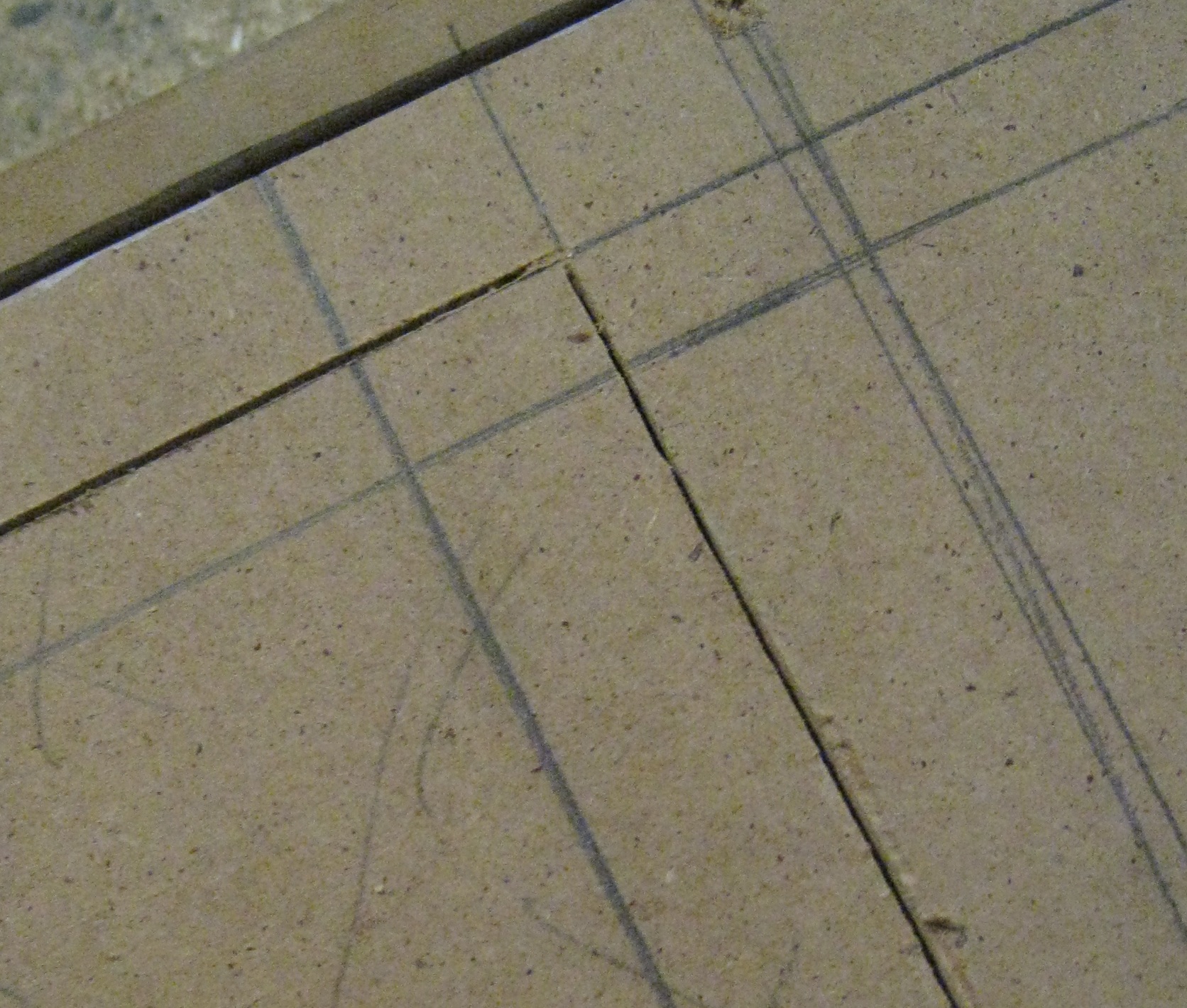

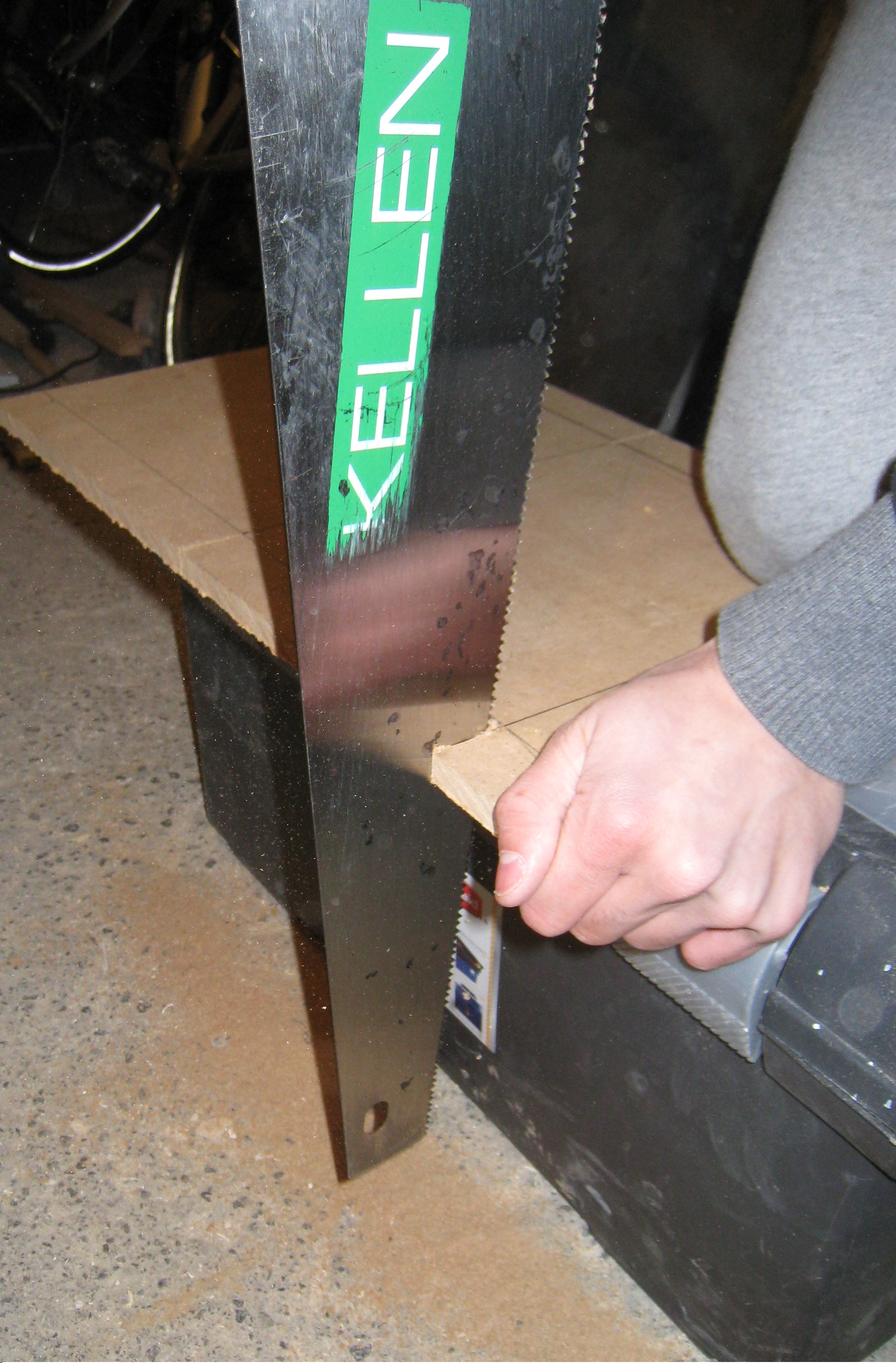

Her har jeg saget ut to sider, om som dere ser har jeg ikke saget helt ut til endene, pågrunn av at jeg tok den sagen jeg brukte og fjernet en metal bit slik at jeg skulle få fine hjørner.

Og resultatet er:

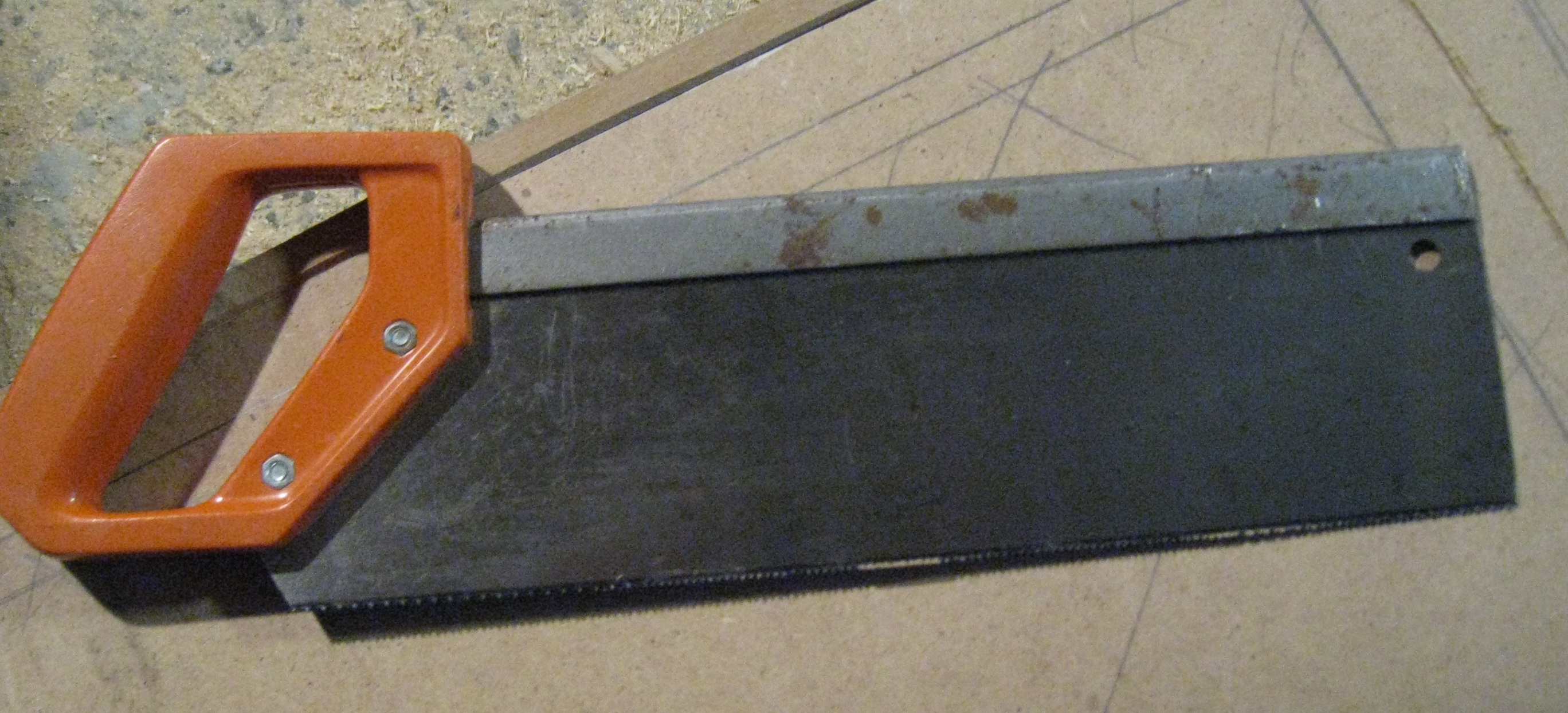

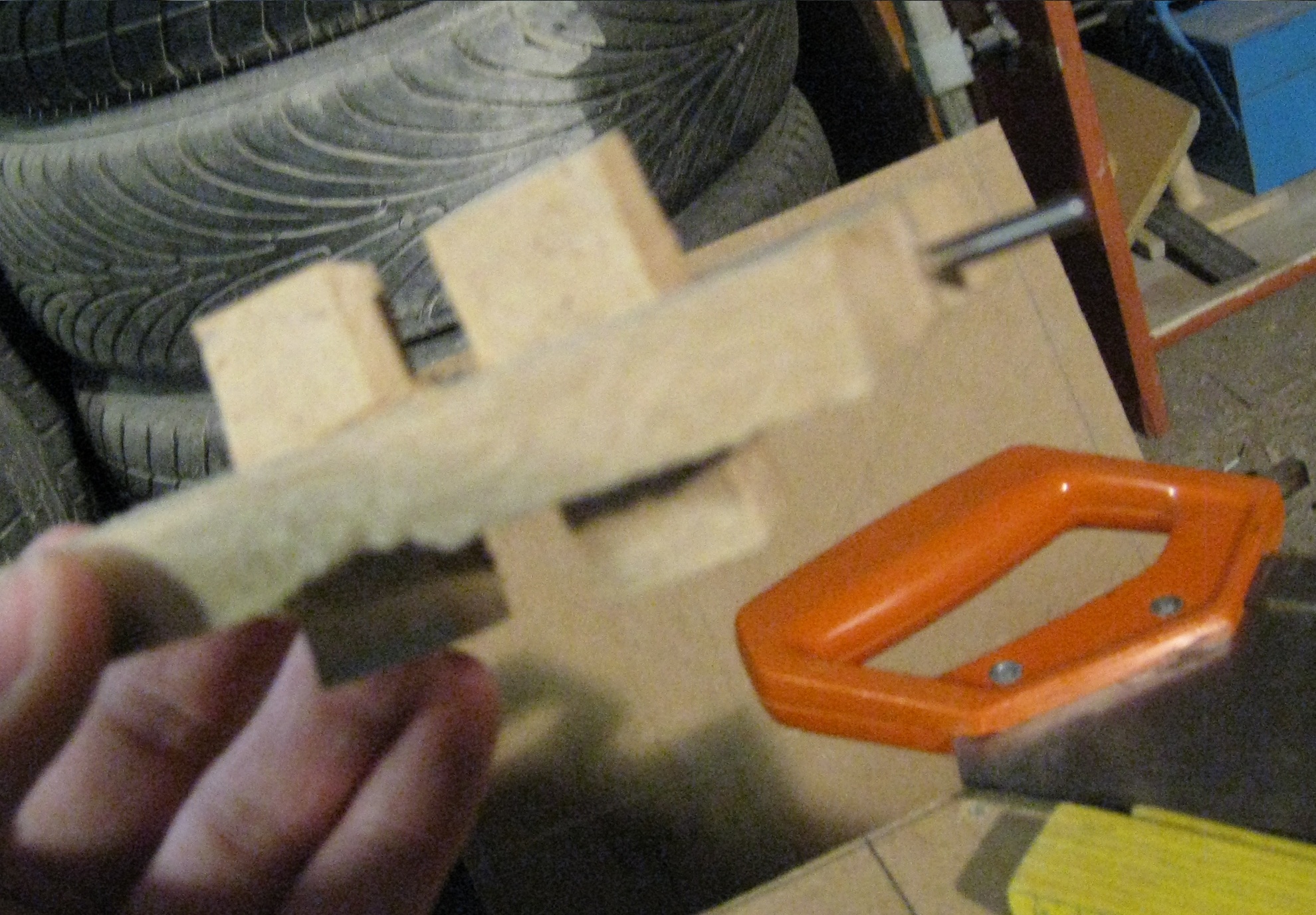

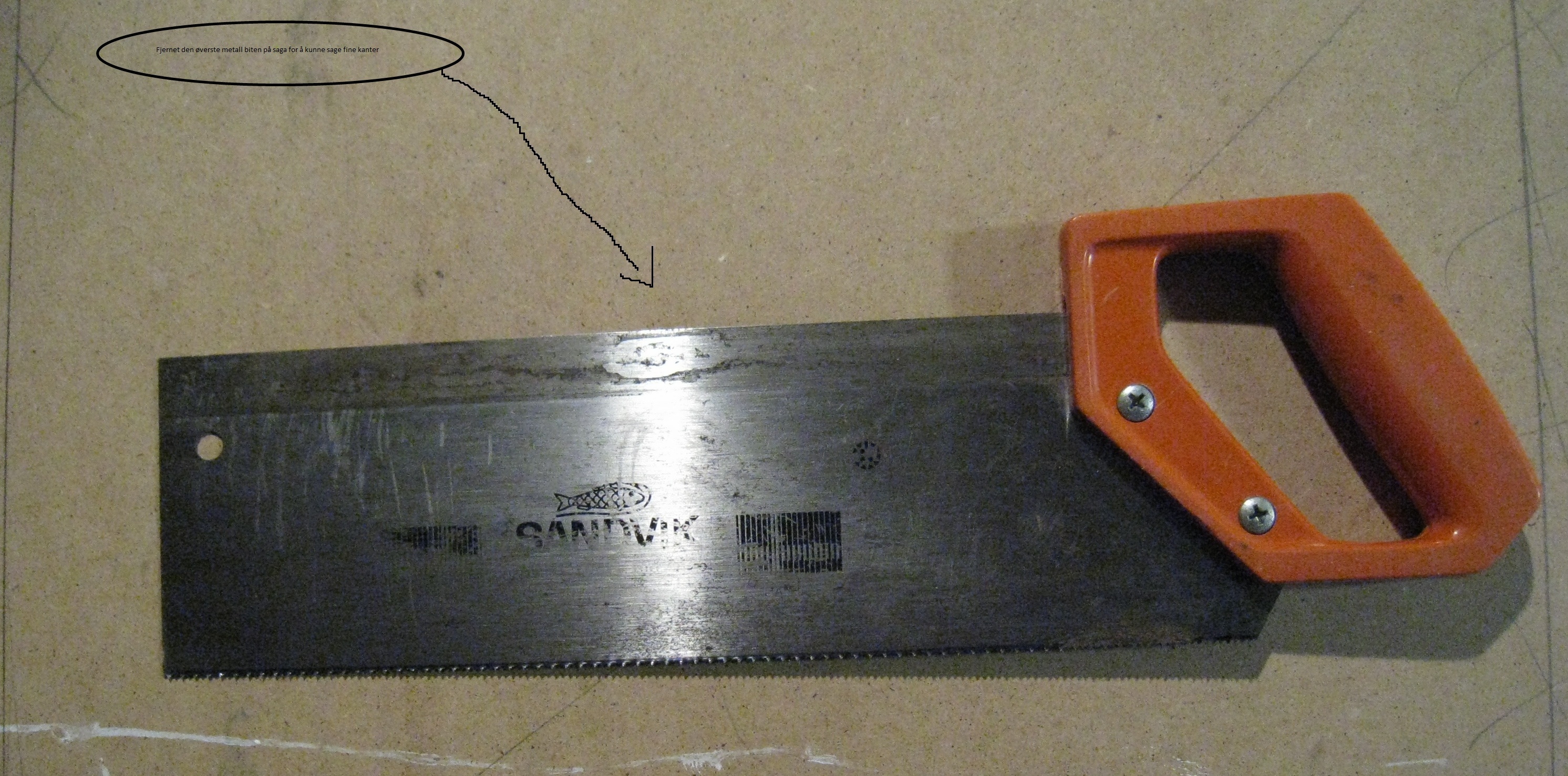

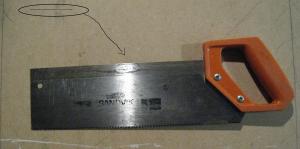

Saga, med og uten metal biten jeg snakket om



Så tok jeg meg matpause, og da så det slik ut når jeg gikk

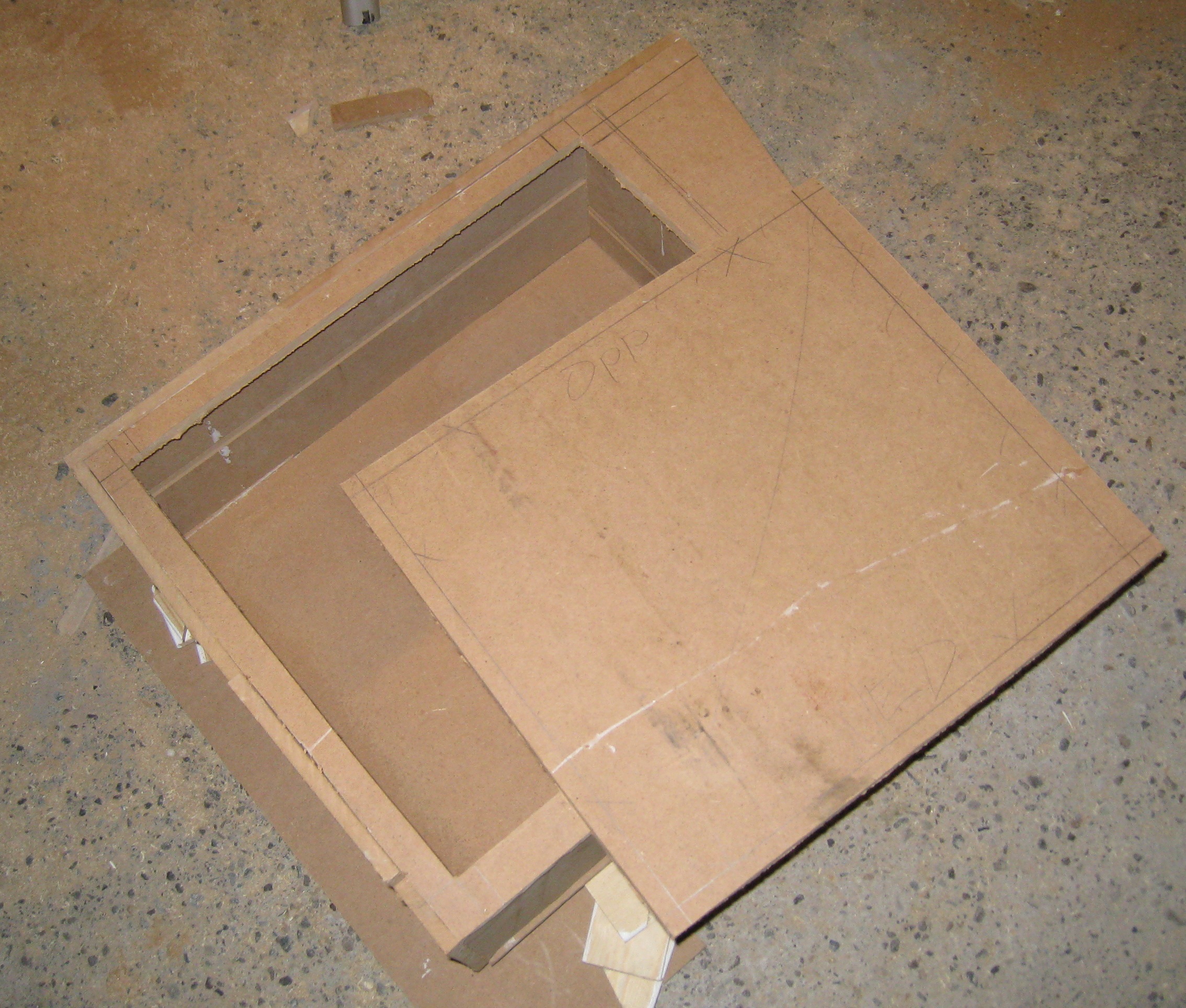

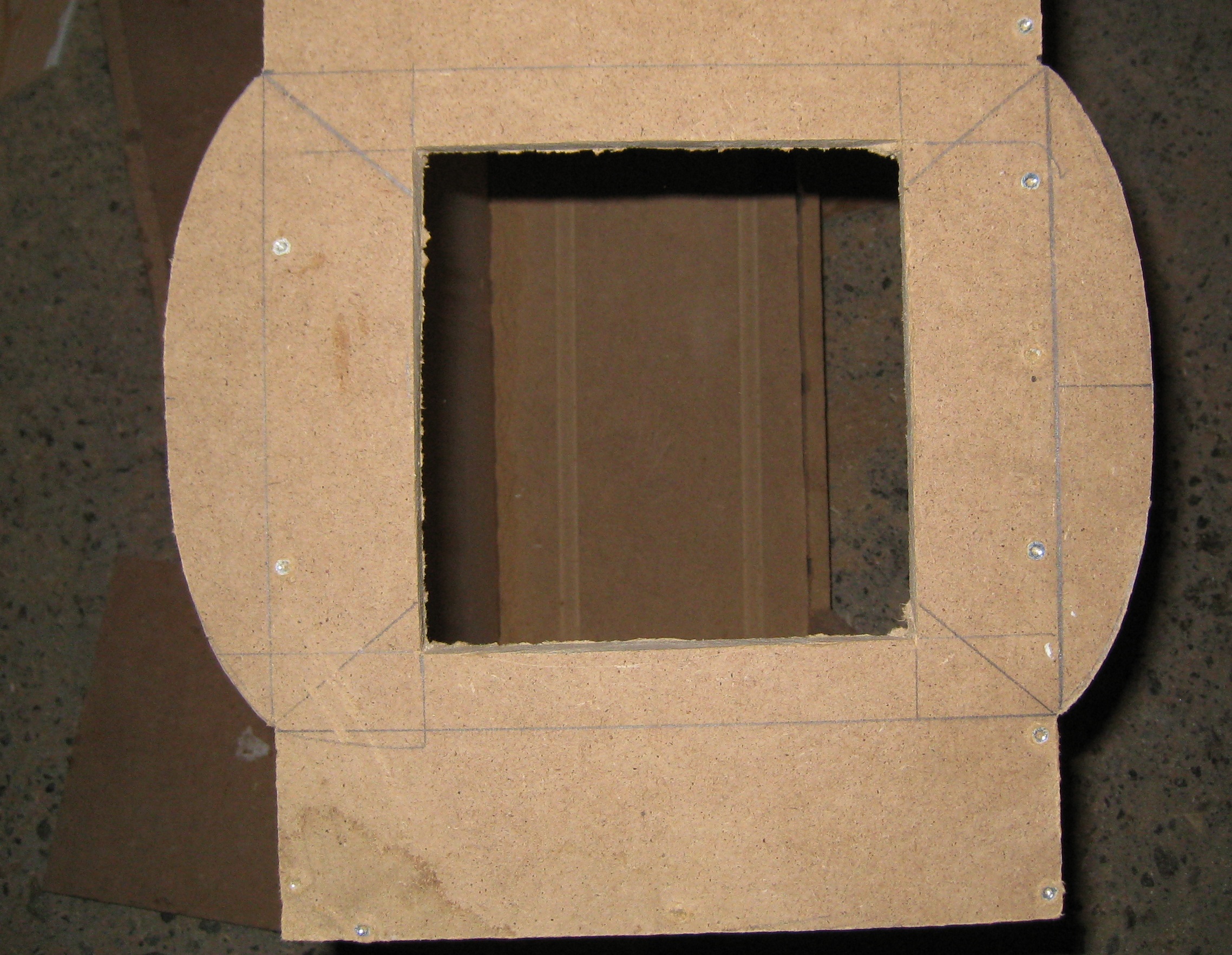

Fronten, før og etter.

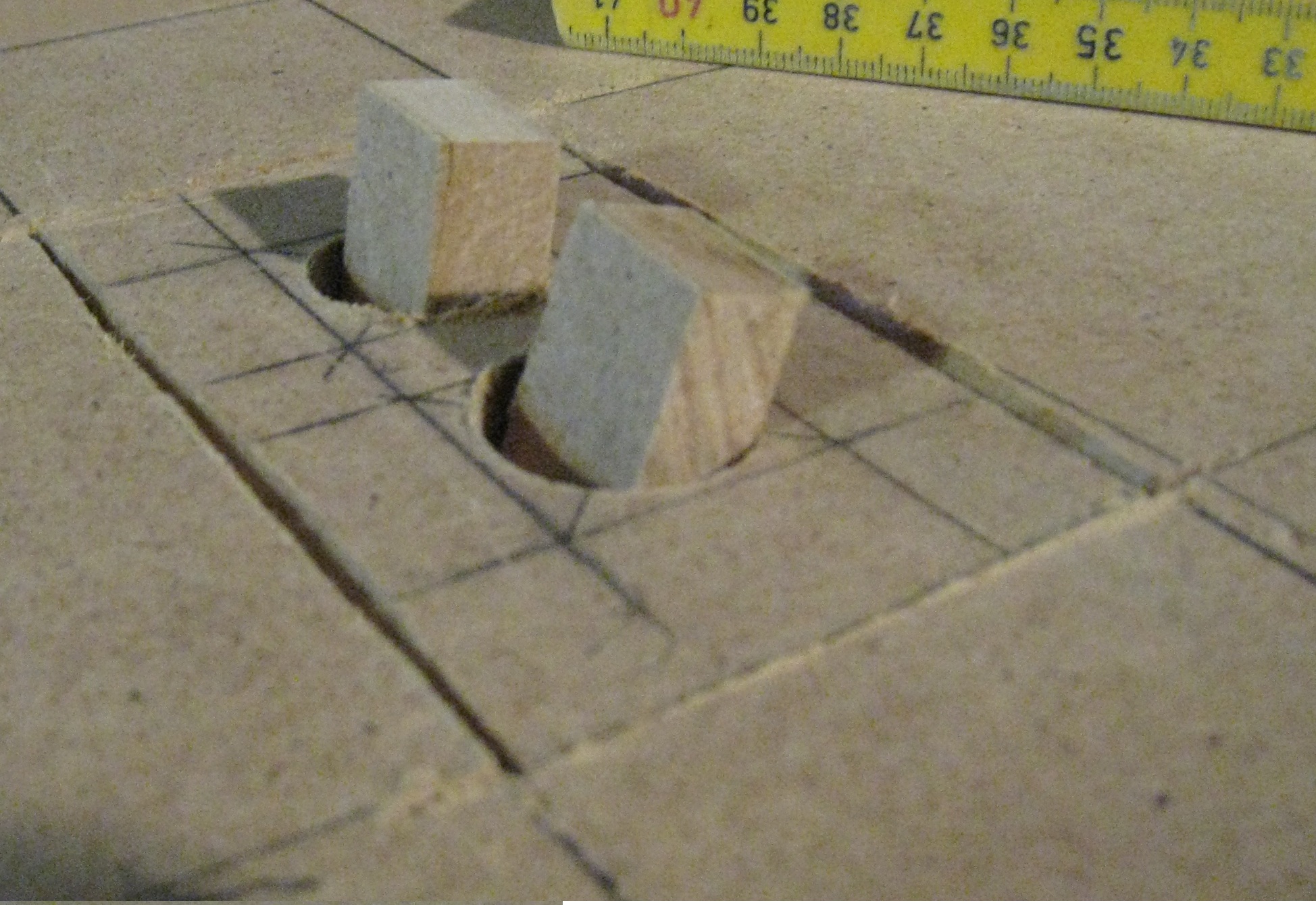

Jeg var nødt til å raspe ned kantene slik at de ble rund, stikksaga var på hytta -.-



Men, det var alt for denne gang

Endret 19. mars 2009 av Razy

[Mr.Johanzen]

Update 7



I dag har jeg saget ut hull til den andre vifta på fronten, også har jeg startet å lage buen på den ene siden av kabinettet. Viser dette bedre på bildet Jeg jort det enkelt med å skru og lime platene fast Og siden jeg enda er syk, så klarer jeg ikke å gjøre så mye om gangen



Jeg har tatt noen bilder jeg kan vise.



Jeg vurderer og plassere cd-rommen mellom viftene i fronten, isteden for på toppen slik tegningene viser. Jeg fant ut at når den øverste viften blåser inn, vil lufta bli stanset av cd-rommen hvis den ble stående slik som tegningen viser.



Tegning.

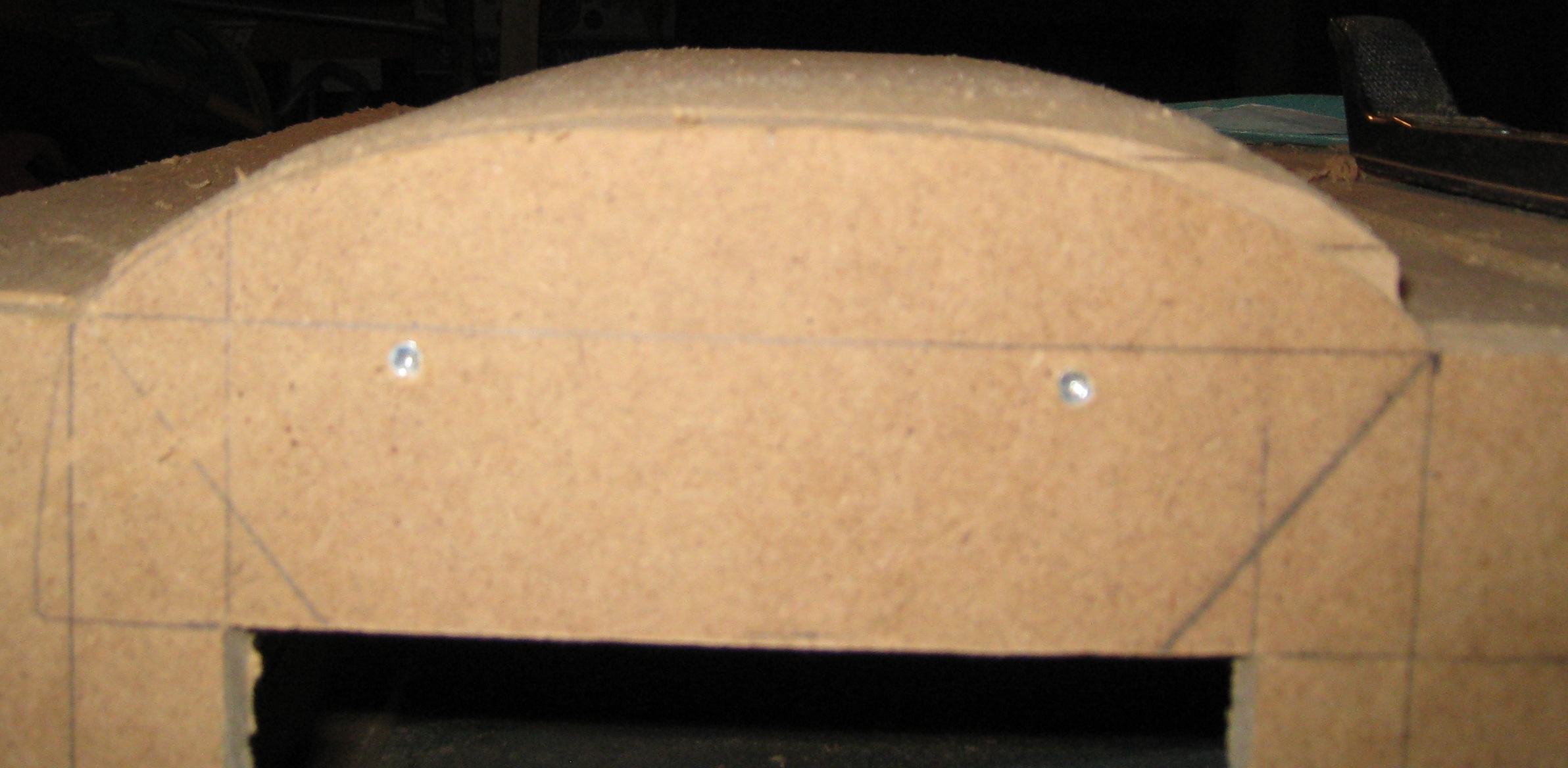

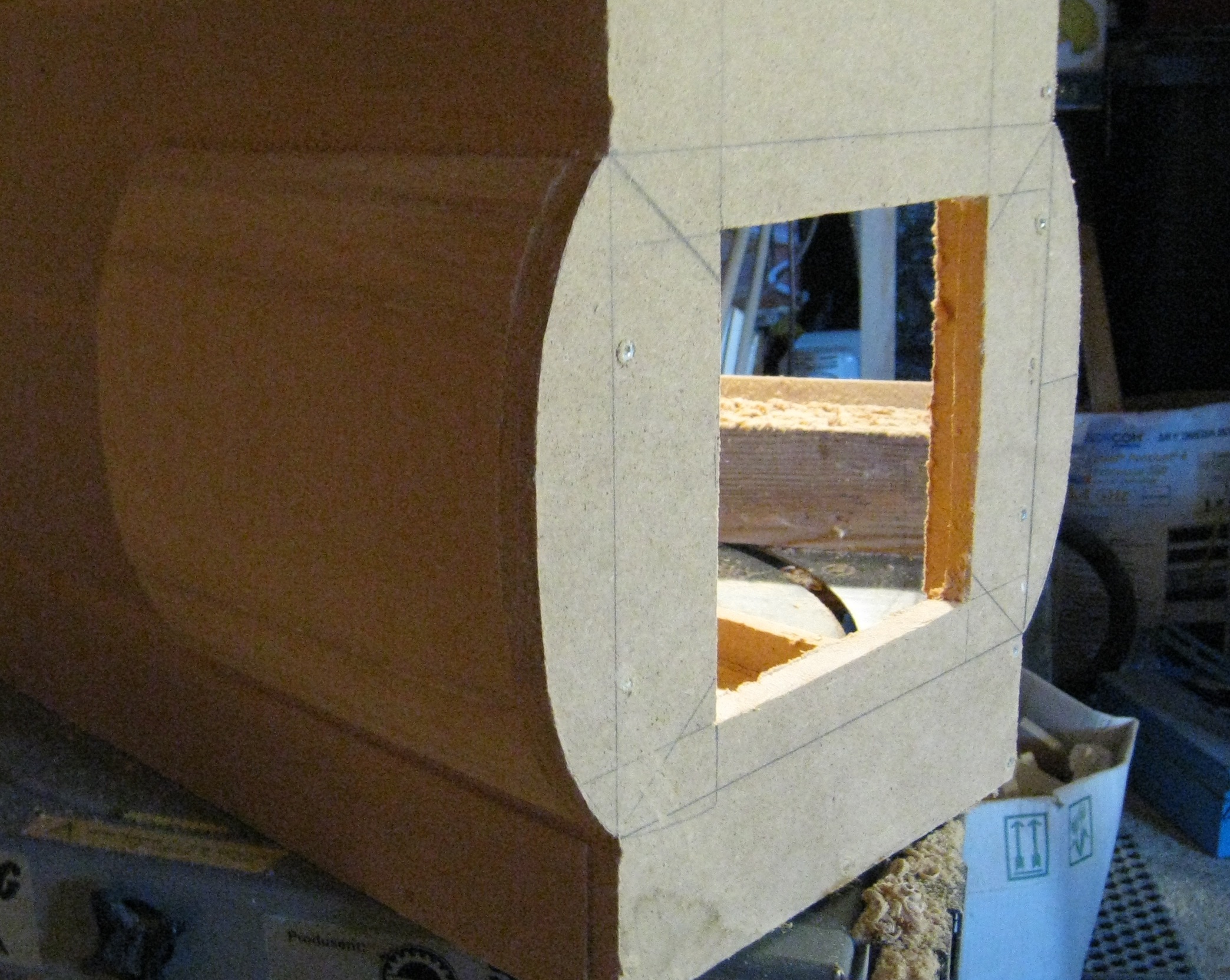

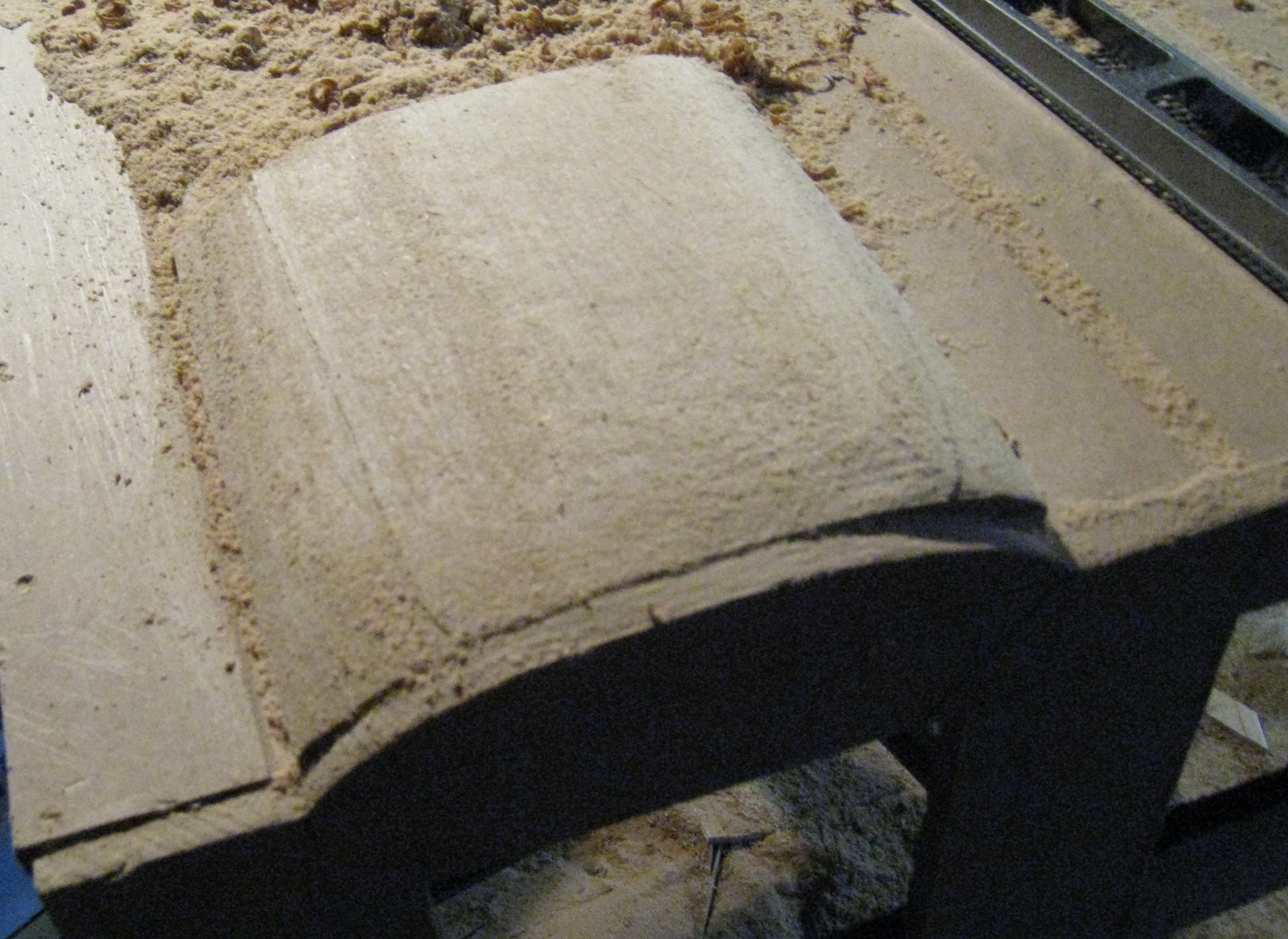

Her er bilde av den buen jeg snakket om, som dere kanskje ser blir det mye rasping og pussing på meg

Her er bilde av den buen jeg snakket om, som dere kanskje ser blir det mye rasping og pussing på meg ^^





Kommentartråden finner dere her!

[Mr.Johanzen]

Update 8: Pakke fra vendur, og diverse

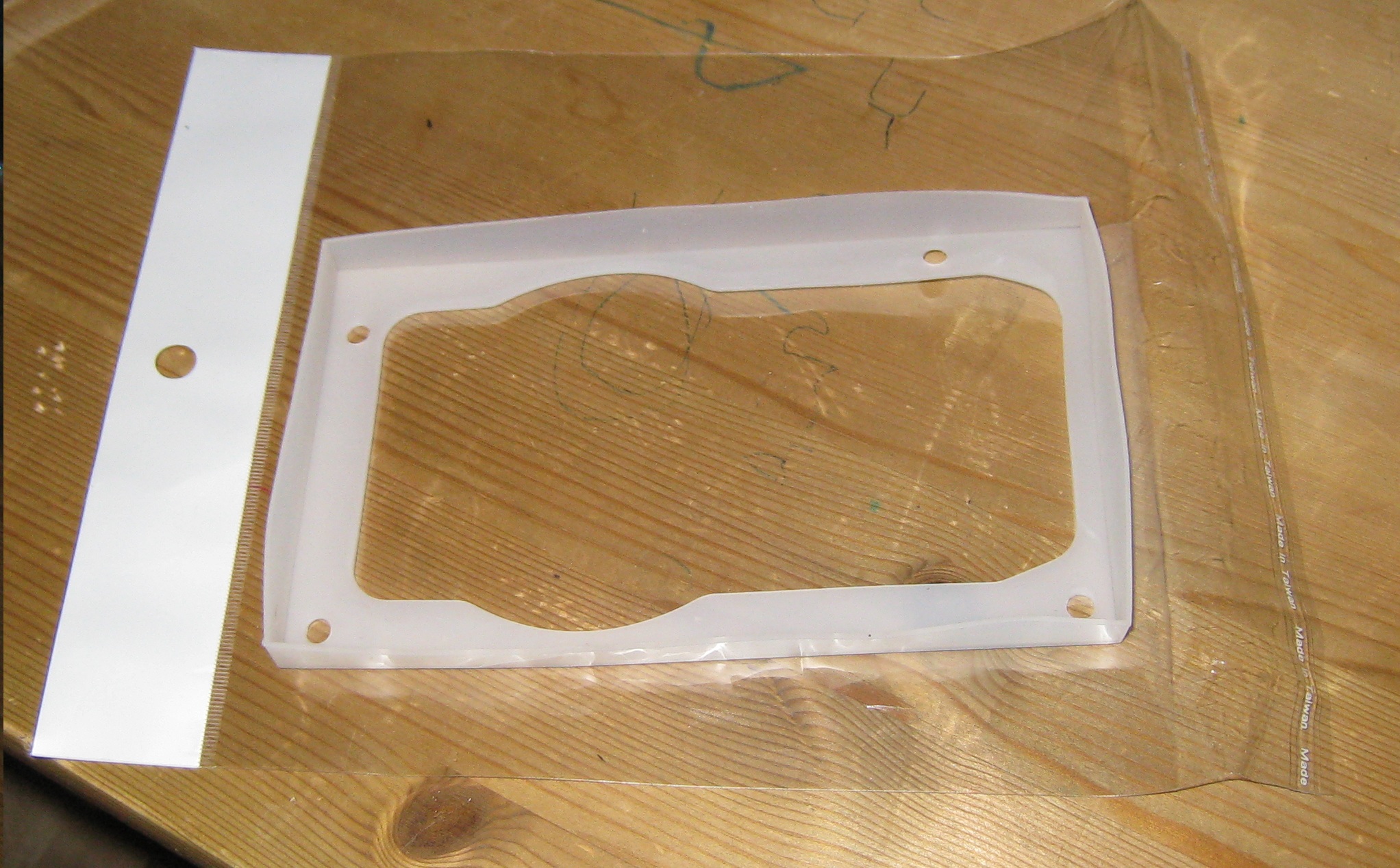

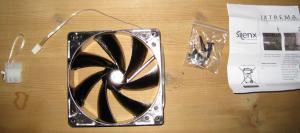

Jeg fikk pakken fra vendur i dag, som inneholdt ei 120mm vifte og en vibrasjonsdempende pakning til PSU.





Så til hva jeg har fått gjort i dag. Egentlig så gjør jeg ikke så mye hver dag, men det men gjør tar som regel lengere tid en forventet. I dag har jeg kappet hull til den vifta som skal være på toppen, og til den som skal være i bunnen. Jeg har også fått avrundet den buen, trur jeg bruke litt over en time på dette, og jeg er faktisk enda ikke 100% fornøyd. Det siste jeg gjorde i dag var å lage en "ramme" slik at døren ikke faller innover, denne rammen ble ganske bra synes jeg. Nå må jeg bare finne en måte jeg kan feste døren på, har en liten anelse om hvordan jeg skal gjøre dette.



BILDER



Dette er etter en halv times arbeid



Ahh, endelig ferdi!

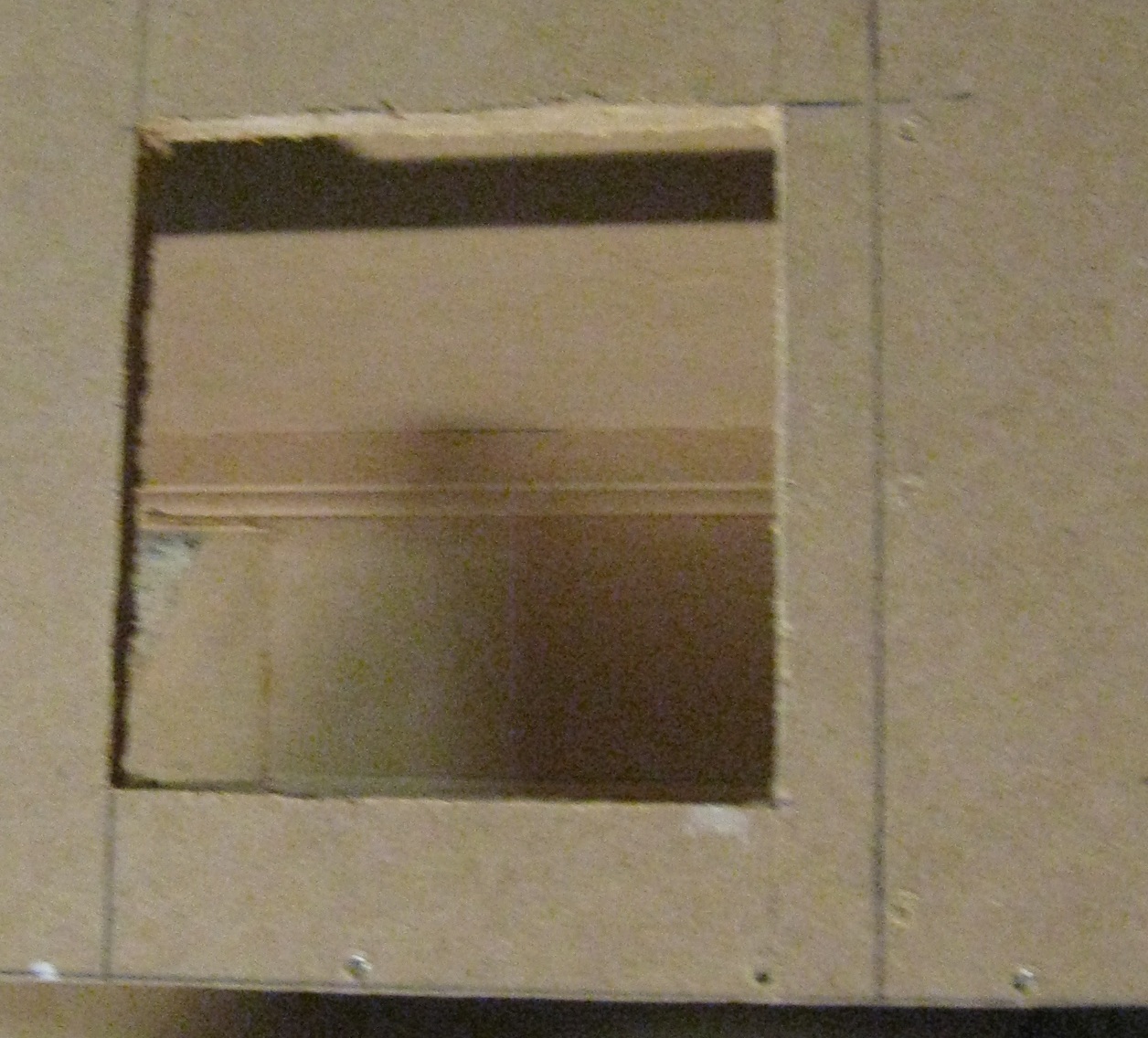

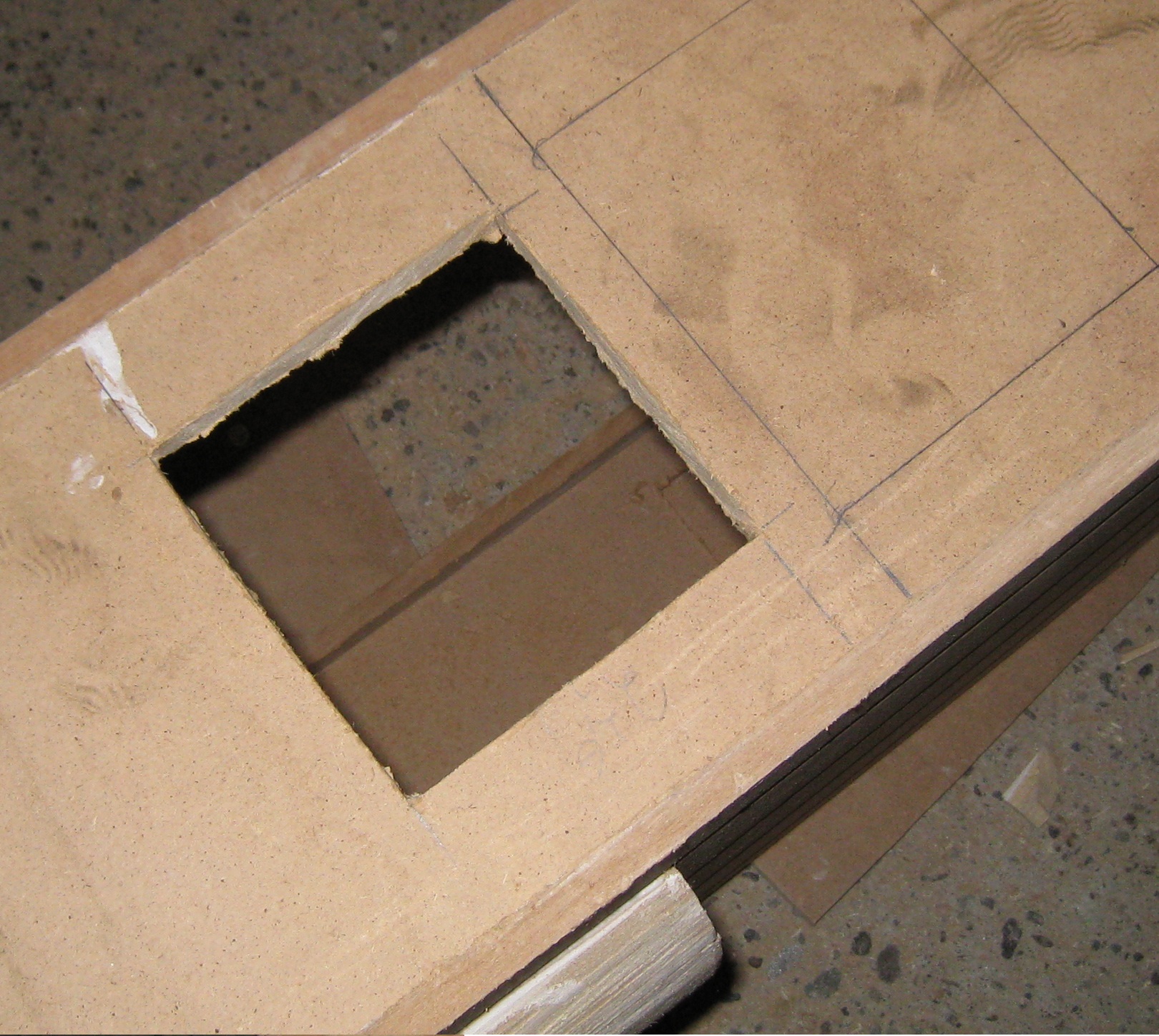

Hull til vifta i bunnen



Hull til vifta i toppen

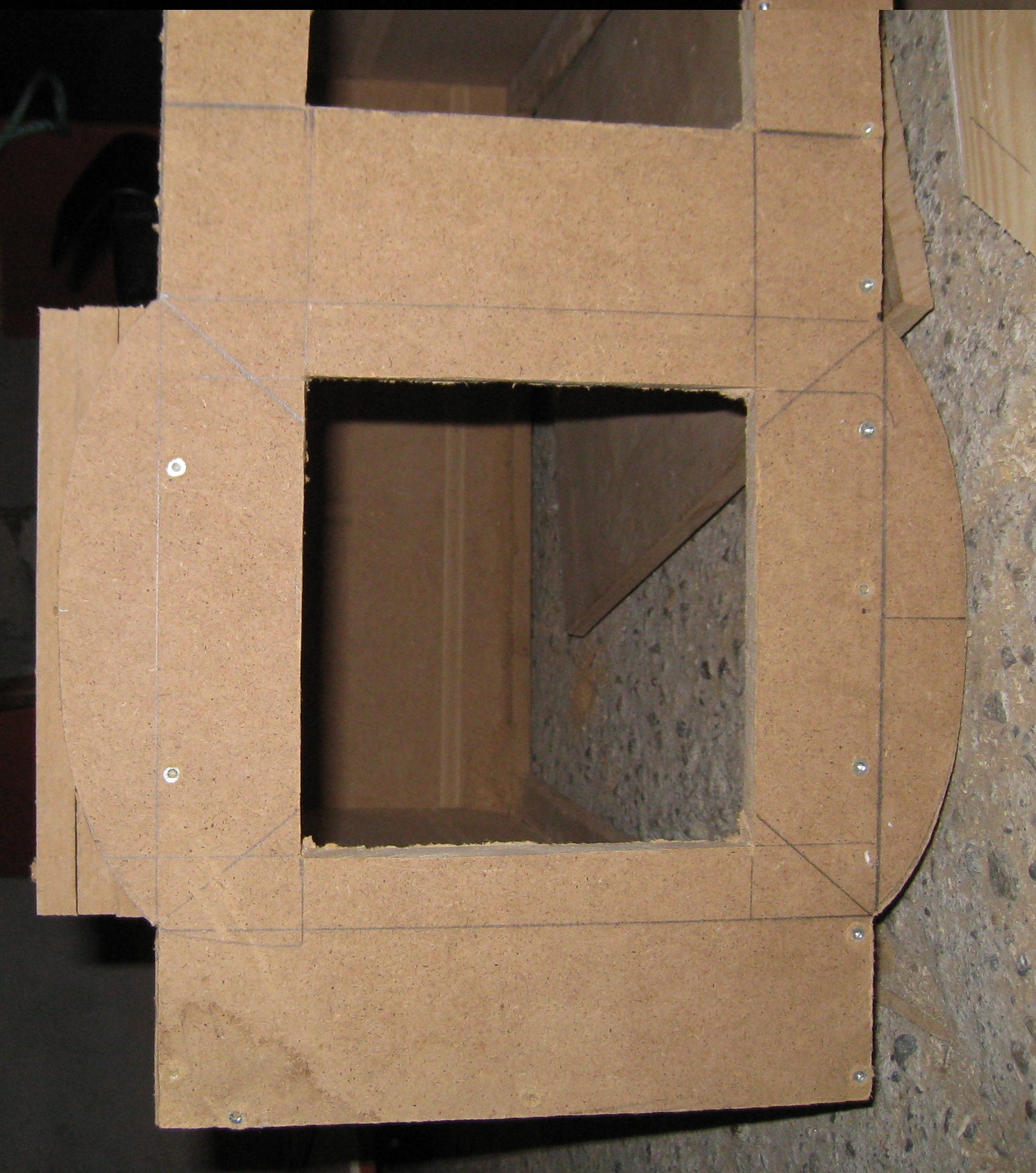

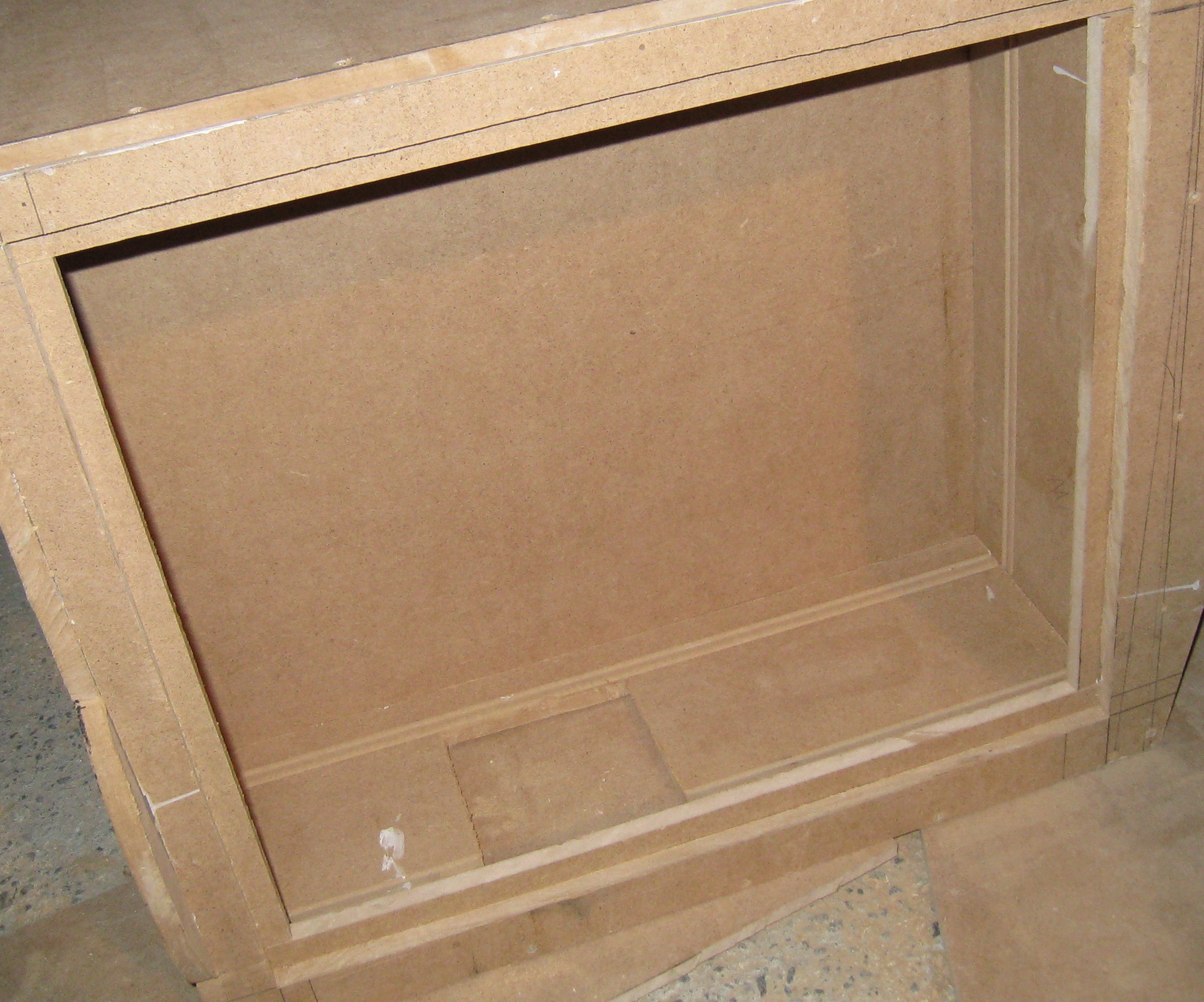

Rammen til døra





Alt i alt, vil jeg si at jeg har kommet ganske godt i gang med prosjektet og motivasjonen er på topp





Kom med forslag til hvordan jeg kan feste døra, eller hva deres synes om prosjektet så langt. Kommentartråden finner dere her

[Mr.Johanzen]

Update 9: Brytere

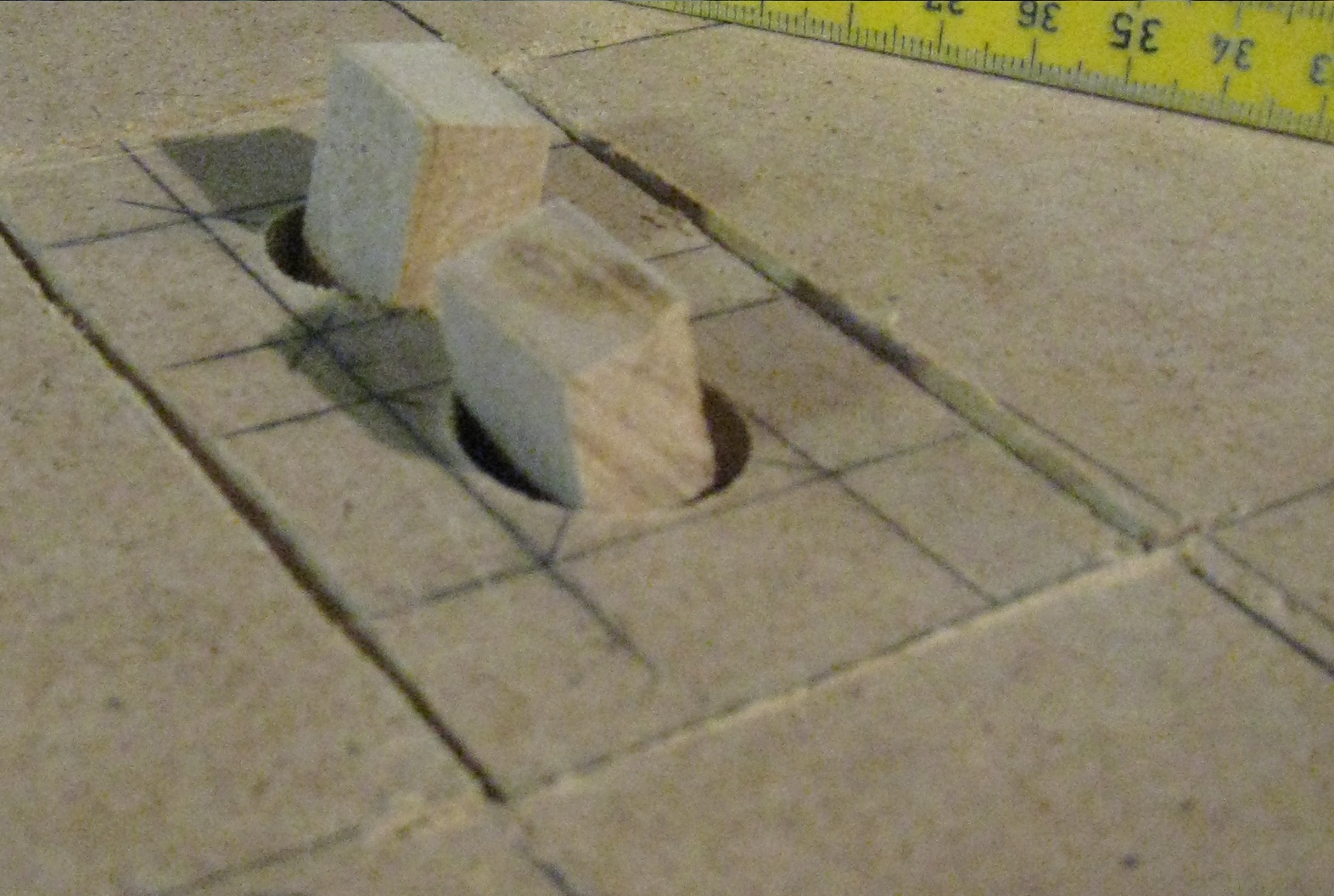

I dag har jeg startet sånn smålig på bryteren, men jeg orket ikke mer i dag. Har bare å pusse, og feste selve platen bryteren sitter på fast i kabinettet i dag.



Her er noen bilder



Jeg skal lage en liten ramme rundt brytere, og kanskje et lite lokk, slik at det ser du som en liten boks. Hvis jeg gjør dette blir ikke bryterene så utsatt for slag, og diverse.



Komentartråd (se signatur)

[Mr.Johanzen]

Update 10: Gjort hva da?

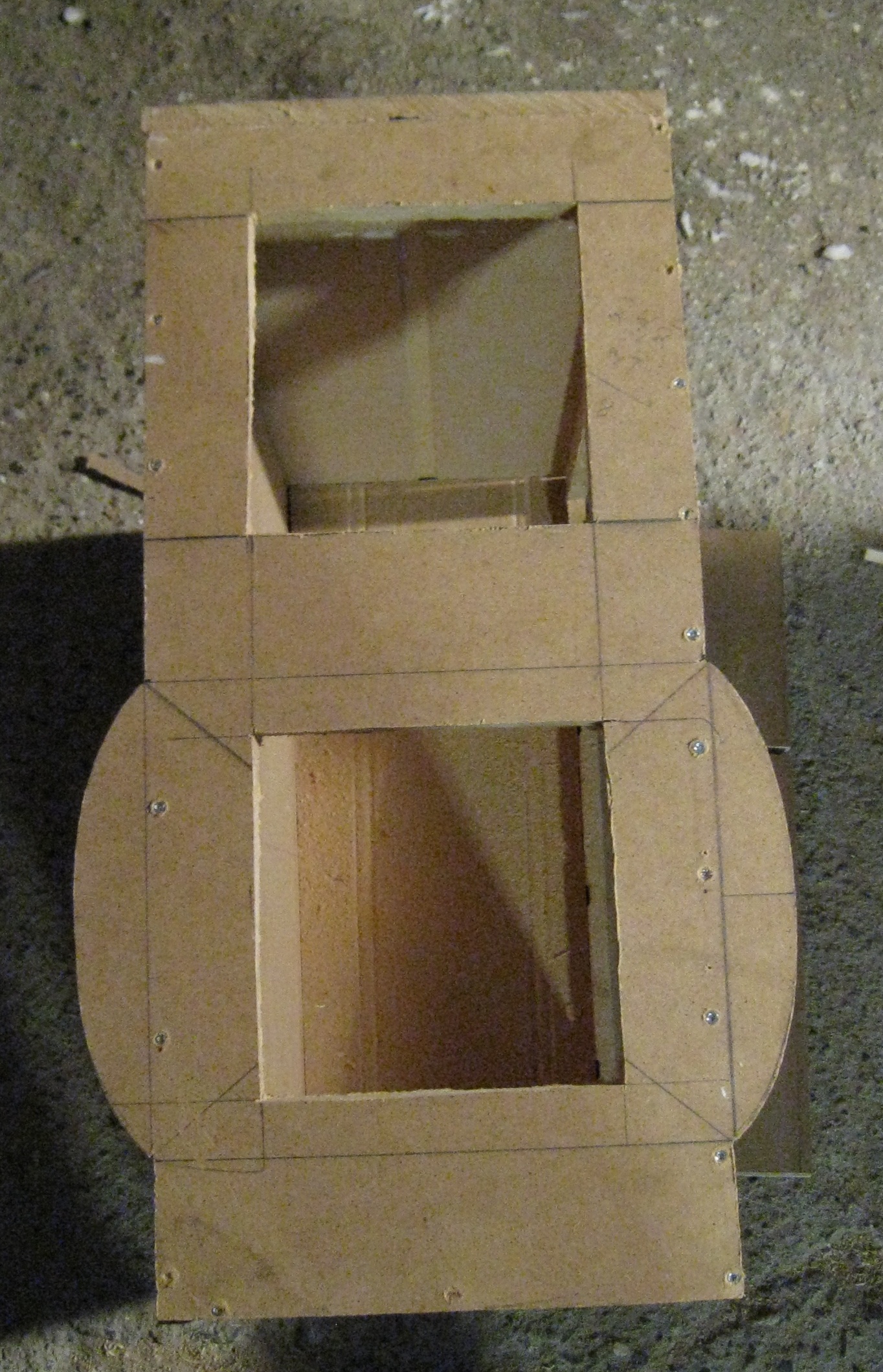

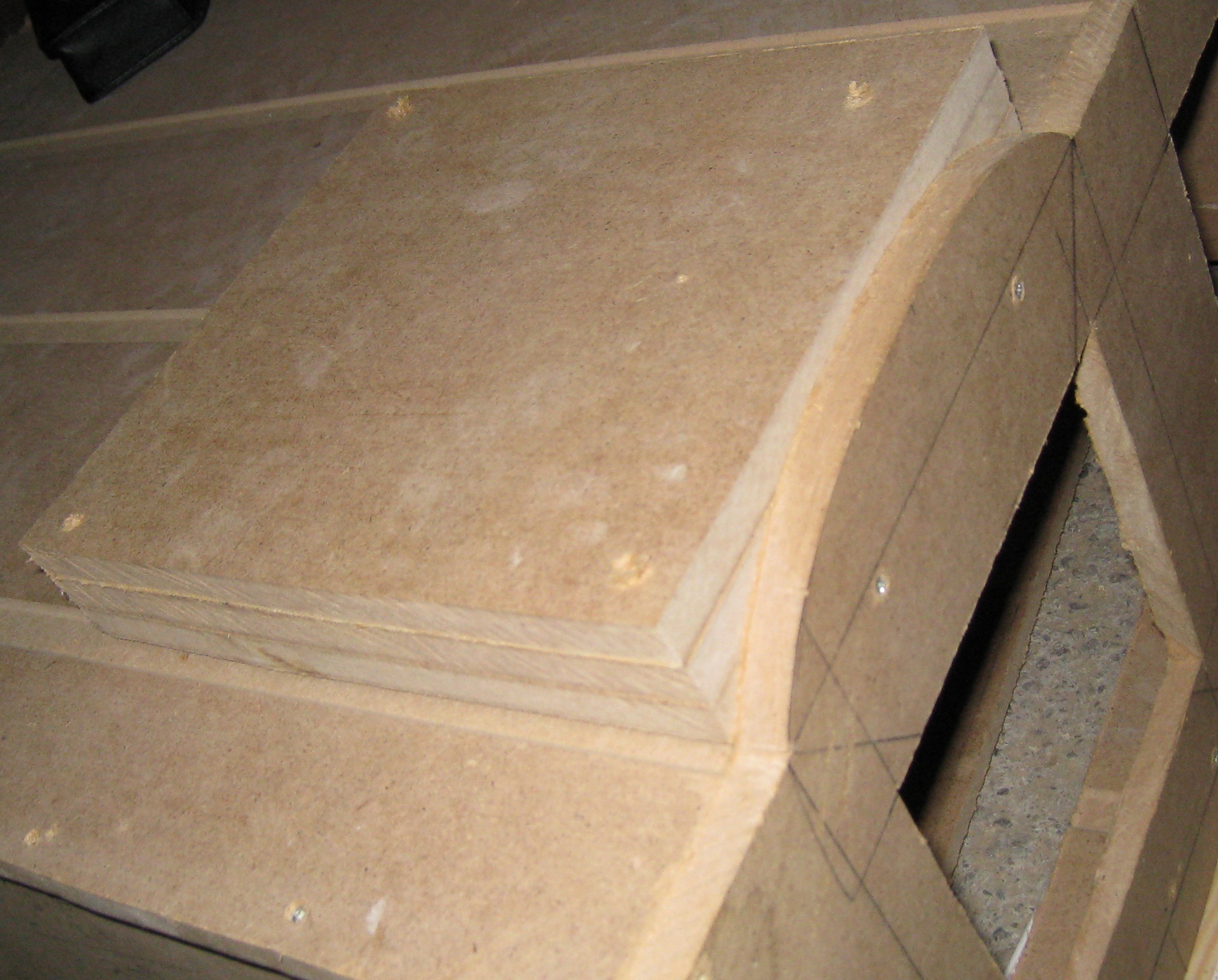

I dag har jeg egentlig ikke fått gjort noe, eller har fått startet på foten, også har jeg limt to plater i bunnen av kabinettet. Dette er fordi jeg skal ha den avrundet.



Beklager den dårlige bilde kvalitetet



Jeg har ialle fall funnet ut hvordan jeg skal få festet døren

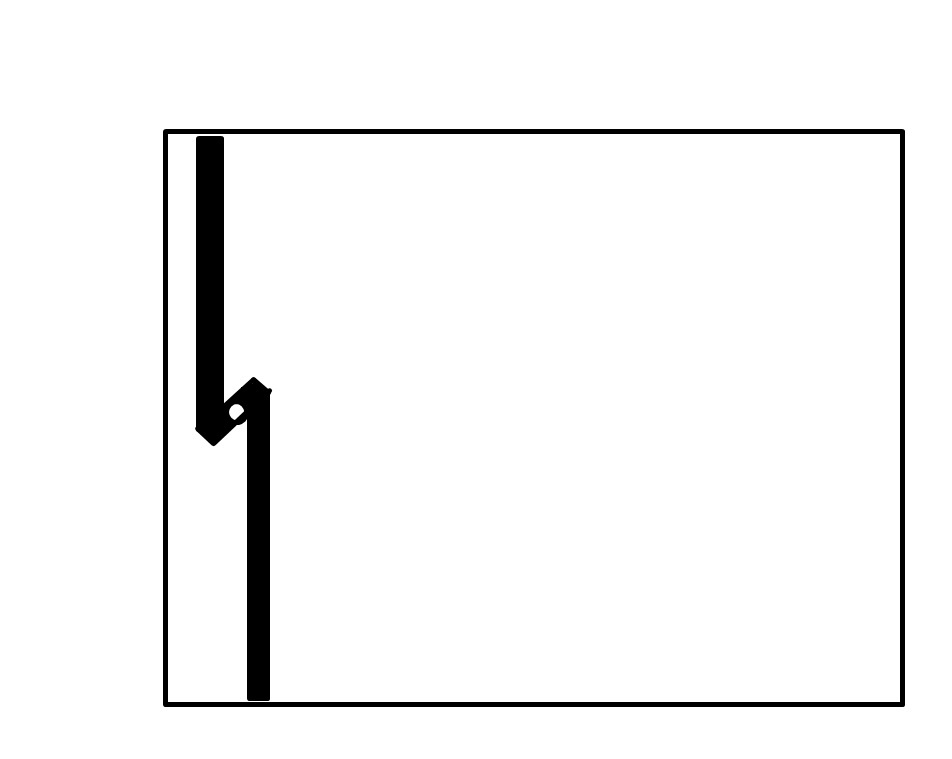

Slenger med en tegnig ^^





Hvis dere vet hvordan låsemekanismen til en garasjeport er, skjønner dere hva jeg tenker på

[Mr.Johanzen]

Update 11: Pakke fra microplex



Fikk pakke fra microplex i går, hadde ikke tid å oppdatere pågrunn av mye skolearbeid

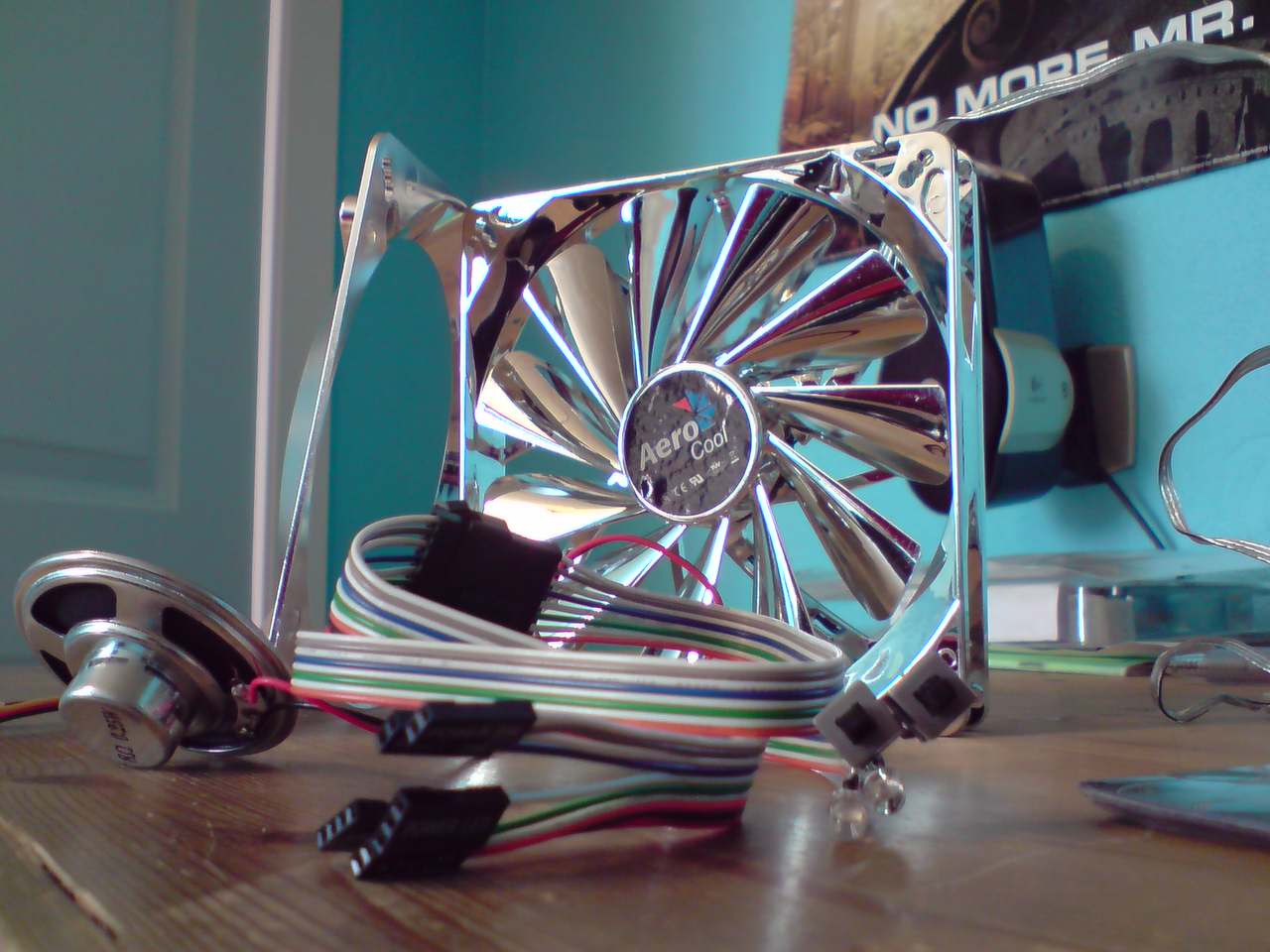

Men det som inneholdt i pakken var 3 stk 140mm vifter, 2 i sølv og 1 i svart. 1 forlenger til viftekabler, og 1 knappegreie



Legger med et bilde



Og jeg får ikke gjort noe før i morgen, eller til helgen



For komentar se signatur

Endret 26. mars 2009 av Razy

[Mr.Johanzen]

Dette er vel egentlig ikke en update.



Jeg kommer ikke til å gjøre noe på kabinettet før påske. Har alt for mye jeg må få gjort, som er viktigere en kabinettet, og i hele påsken skal jeg være på hytta, og kjøre snøscooter og kose meg. Etter påsken kommer vel, forhåpentligvis hovedkortbrettet, og hdd-holderen, og viftestryingen min. Microplex får ikke hovedkortbrettet in før 9. april, og dermed for jeg ikke de andre tingene før heller.



Btw, dette er IKKE en aprilsnarr.



Og sist men ikke minst, God Påske alle sammen



- Razy -

Endret 1. april 2009 av Razy

[Mr.Johanzen]

Update 12: Pakke fra Microplex



Hei, nå er det lenge siden jeg har lagt ut en update. Det er grunnet lite motivasjon og mye skole arbeid, men jeg skal snart ta prosjektet opp igjen. Har ventet bra lenge på denne pakken. Innholdet i pakken var 4 stykk viftekontrollere, ett hovedkortbrett og en harddisk holder. Men jeg har desverre ikke fått tatt noen bilder.
