Hjelp til forståelse av koblingsskjema

[notalive]

Hei.



Jeg ser litt på en kapasitiv giver, men skjønner ikke helt måten jeg skal koble det. Kan noen hjelpe meg med å forstå hvordan det skal kobles? Sett at giveren skal aktivere en lampe.



http://www.elteco.no/website/website/downl...p?FileId=361247



Der skal det finnes koblingsskjema nederst på dokumentasjonen.

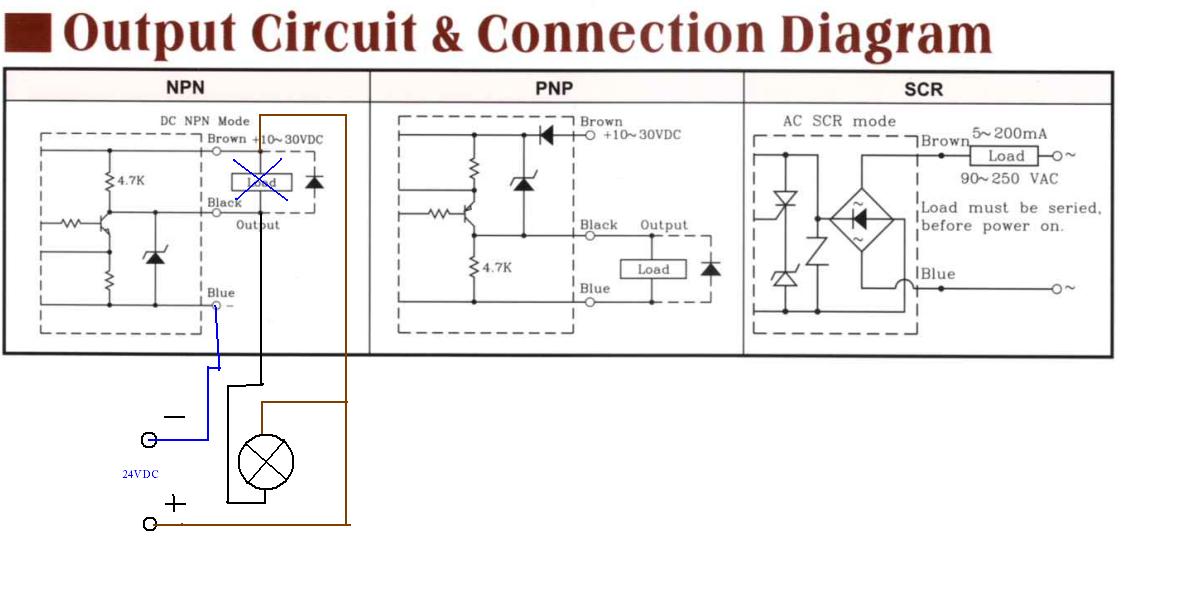

Har jeg forstått det rett? Vedlegget viser hvordan jeg tenker.

[Hårek]

Ser riktig ut det.

[Pingla]

Ifølge databladet så kan du trekke maks 150mA i strømkretsen ved NPN/PNP-kobling og 10-30VDC. Med 24VDC så tilsvarer dette en pære med høyeste wattstyrke på 3,6W. Derfor bruker man ett rele for å styre belastningen som vist på kjemaet eller direkte koblet mot f.eks en PLS-inngang..
