Hvordan kan jeg regne ut hvor stor motstand jeg må bruke?

[jevli]

Hei



Skal koble et LED-lys i dashbordet i bilen min. LED-lyset bruker 5 Volt. Hvordan skal jeg klare å regne ut hvor stor motstand jeg må seriekoble med lyset for å kunne få rett spenning over lyset?





Noen tips?





Mvh

Birger

[>Jonas<]

U = R*I

Spenning = motstand * strøm

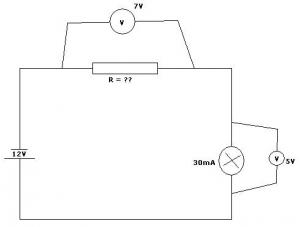

[jevli]

R = U / I

R = 7V / 30mA

R = 233Ohm



Kan dette stemme?

[Ekko]

U= R*I



Hvor mye motstand i lampen?



U=5V

I=30mA



R=5V/30mA =167ohm



Hvor mye motstand i din motstand?



U=12



I= 30mA



R= 167 + X



12V = (167+X)ohm*30mA



12V/30mA = 167+X



12V/30ma - 167ohm = X ohm



400 ohm - 167 ohm = X ohm = 233 ohm.





EDIT: ser ut som vi har kommet frem til det samme ja, jeg har tatt den lange veien:-)

Endret 2. mars 2009 av Ekko

[jevli]

Hjertelig takk for svar Får satse på at det ikke tar fyr

[gxi]

Bør ikke regne med 12V siden det ofte er ca. 14V tilstede. 13.2V er typisk spenning å regne med på et 12V-system. Siden LEDs er veldig følsomme for små spenningsvariasjoner bør man regne med største mulige spenning.



14V - 5V = 9V



9V / 30mA = 300 => 330 ohm skal du ha.

[jevli]

Takk for tipset Men vil ikke jeg kunne risikere at lyset blir svakt om jeg har for mye motstand?



Sitter å ser etter motstander nå på www.elfa.se

Fant en: "Motstånd 300ohm 1% 0,6W"

Vil denne duge? Hva menes med 0,6W? Effekten varierer jo etter hvilken spenning man bruker?

Endret 3. mars 2009 av gromit190

[Ekko]

0,6W er vel da det den er spesifisert til å tåle.



Formel er



P (effekt) = U * I



Kombinert med U = R*I får du at



I = U/R



P = U^2/R



U = rot2(PR)



U = rot2(0,6w * 300Ohm) = rot2(180) = 13,4 V



Atslå, setter du en spenning på 13,4 V over motstanden vil den utvikle 0,6W som er øvre grense for hva den tåler.



7V bør da gå fint.



P = 7^2/300 = 49/300 = ca 1/6 = 0.167 W



(Jeg er rusten på slike utregninger, har jeg gjort noen blundere må folk gjerne rette på meg)

Endret 3. mars 2009 av Ekko

[gxi]

Med 9V over motstand og 30mA:



P = U * I



9V * 0,03 = 0,27W



I praksis vil det si hvor mye varme motstanden kan overføre fra kappen til friluft. Jo større den er i fysisk størrelse, jo mer effekt tåler den.

[ChrML]

Og bare et tips, sørg for å varme opp metallet godt før du lodder for å få en god lodding og dra på krympestrømpe. Ikke ta kjappe teip løsninger og dårlige loddinger , det holder ikke i lengden. Og regn med 14V spenning, bilen min lader fint 14V når den står på tomgang med ikke så mye belastning ellers på systemet.



Siden det er på en bil så burde du egentlig bruke en litt annen løsning, ie konfigurere kretsen som du tegna for 12.4V eller noe, og bruk en zenerdiode i sperreretning over dioden på den spenningen dioden skal ha (5V). Da får du alltid 5V over dioden uansett om bilen ikke går (12.4V), om bilen går (14V) eller om spenningen skulle variere pga varierende belastning ellers på bilen (13-15V). Det funker sånn at når spenningen er over 5V så leder zenerdioden litt strøm og, noe som gjør at du får større spenningsfall over motstanden, som gjør at spenningen over dioden holder seg på 5V selv om du skulle gå over det du har beregnet motstanden til.



Det burde du egentlig gjøre foran alle spenningsavhengige kretser på bilen og er allerede gjordt i hjernen, ABS- hjerne, annen elektronikk osv... fra fabrikantens side. Annen grunn til at det blir gjordt er at hvis laderegulatoren ryker på bilen for eksempel, så kan det fint komme 30-40V inn på bilens elnett, og da er det ikke billig hvis alt av elektronikk grilles. Ikke så veldig farlig i dette tilfellet akkurat, lyset vil bare lyse svakere når bilen er av og kanskje pulsere litt noen ganger, men er noe å tenke på hvis du skal lage heftigere kretskort seinere.

[gxi]

LEDs skal ikke spenningsstyres, så zenerdioden burde være plassert i paralell med resistoren og dioden i serie, med en resistor i serie for hele greia. Man kan da regne verdien til resistoren helt nøyaktig i forhold til nøyaktig spenning. Zenerdioder er riktignok ikke så ekstremt presise i en slik kobling, så en konstantstrømbegrenser eller en spenningsregulerende IC er å foretrekke.

[jevli]

Ok..



Vel jeg hadde litt problem med å finne fine lysdiode-sokler til å montere.. Så jeg går heller for denne:

http://www.biltema.no/products/product.asp?iItemId=76565
