JostyKit HF-65 Fm-sender, hvilken spenning mm.

[tibbs]

Fant en JostyKit HF-65 fm-sender som har ligget siden -70tallet en gang. Har ikke skjema til den, så jeg lurte på om noen andre tilfeldigvis kjenner til den og vet hva som skal kobles til hvor på de fire kontaktpunktene nummerert fra 1 til 4.



Altså hvilken som er jord, pluss, antenne og signalinngang, og hvor stor spenningen skal være.

[Nettulf]

Hei.



Har tilfeldigvis en god, gammel bok liggende på jobben her.

Anvendt Elektronik, Dansk bok fra 1973.

Og der er ditt byggesett omtalt.



I første omgang kan du få de nødvendige data, men klarer sikkert å scanne inn litt om du trenger det.

Driftspenning er 9-12VDC

pinne 1 er jord

pinne 2 er + spenning

pinne 3 er inngang for mudulering (audio)

pinne 4 er HF ut (Antenne)



Ligger en spole på kretskortet, denne må modifiseres avhengig av hvilket frekvensbånd man ønsker å dekke.

For å dekke 87,5-108MHz skal en vikling av spolen overloddes fra yttersiden av printkortet.

Må skrape av lakken på de punktene for å kunne lodde.

Trimmekondensator C6 brukes for å finjustere frekvensen.



Merk at dette ikke er beregnet på å sende ut via antenne, men kobles til med skjermet kabel til antenne inngang for testmålinger og lignende. Skal bygges inn i en skjermende metallboks.



Nettulf

[tibbs]

Hei, kjempebra.



Da tror jeg at jeg har de opplysninger jeg trenger. Hadde samme boken selv en gang, men den ble selvsagt kastet under en opprydding for mange år siden.



Tusen takk for hjelpen.

[tibbs]

Har et lite spørsmål til om du kan hjelpe. Ser at R1(motstand nr1) mangler av en eller annen grunn.

Lurer derfor på verdien på denne.

[olais]

Går det ikke å beregne størrelsen på R1 ut i fra verdien på de andre komponentene?

[Nettulf]

Ikke så enkelt å beregne en motstand i en krets, kan være mange verdier som er den "riktige" i forhold til beregninger....



R1 er på 100ohm, men for å gjøre det enkelt legger jeg bare ut skjemaet.

Har ikke giddet å scanne inn hele artikkelen, men det holder vel gjerne med skjema....









MVH Nettulf



[tibbs]

Nok en gang tusen takk til deg Nettulf.

[Rekorden]

Jeg fant ikke papirene jeg hadde på denne senderen den gangen du spurte, men idag fant jeg de igjen.

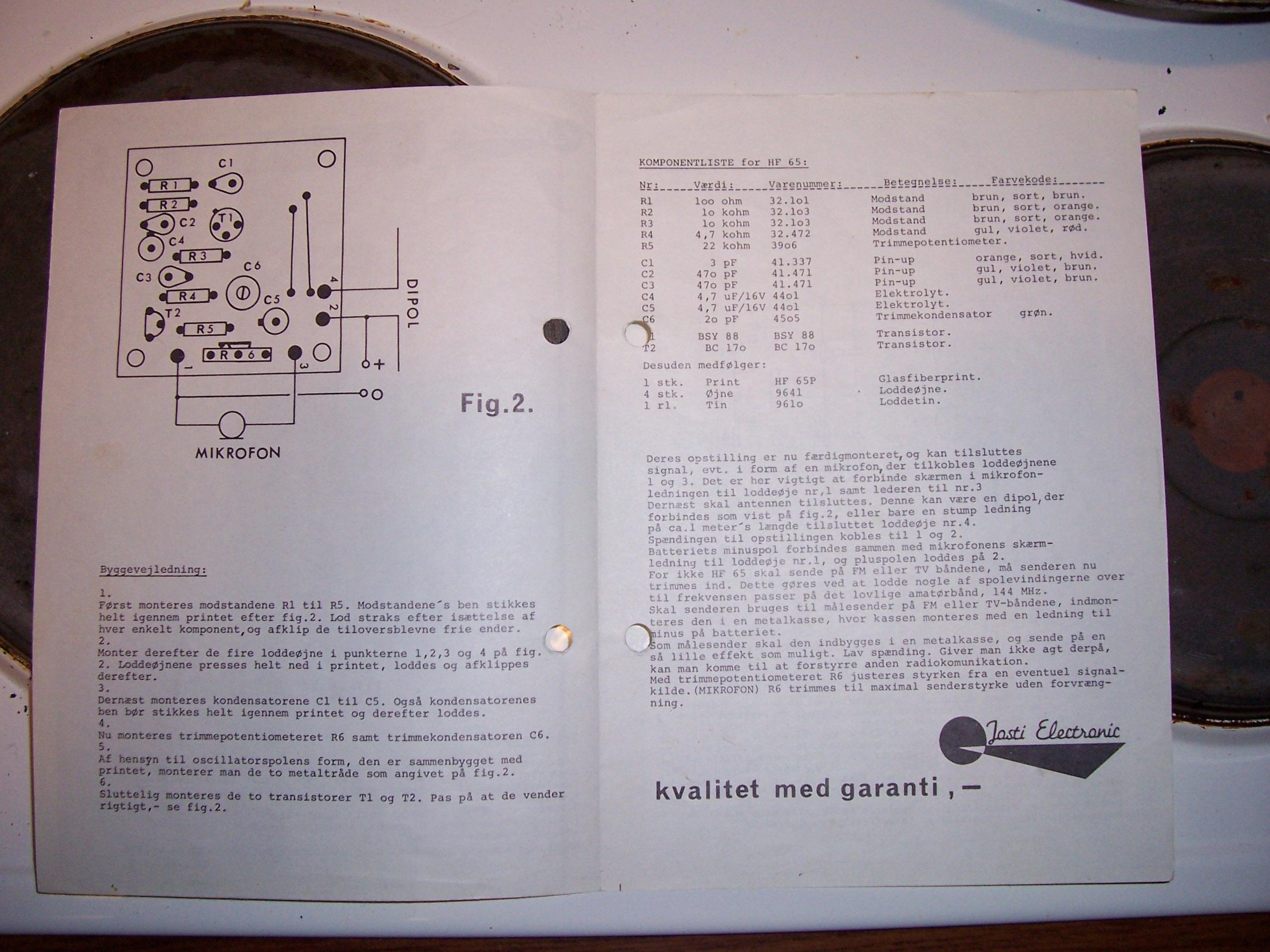

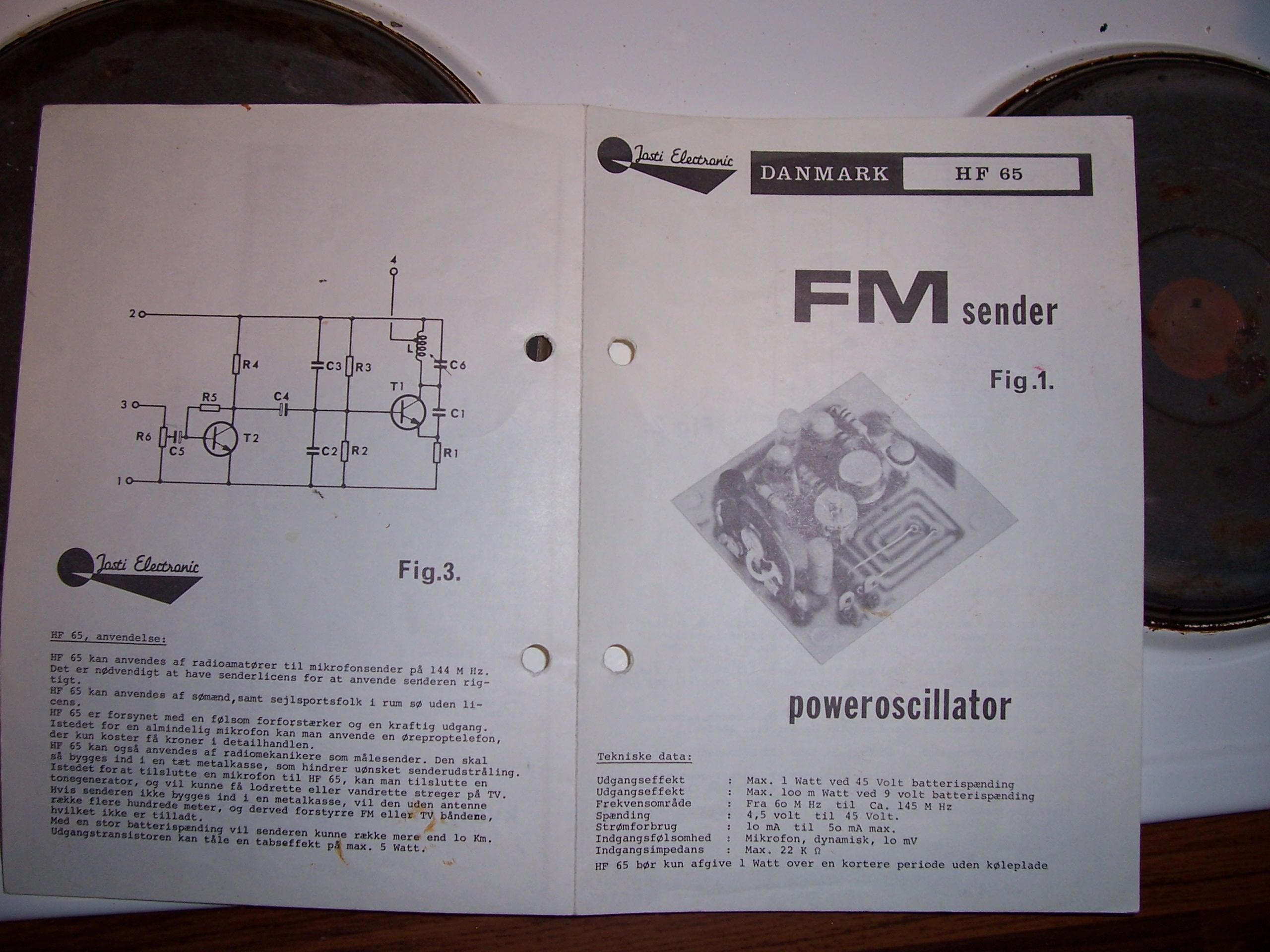

Scanneren er ikke koblet til, så for å gjøre det enkelt, så har jeg bare tatt bilde av papiret.

Kjekt å ha til senere bruk:)

Hvis sterkt ønskelig, så kan jeg scanne de inn senere.

Senderen kostet forresten den nette sum av 34.50,- i 1974 og 1975, og ble importert av Eltek:)

[sirius]

Som nettulf sier, senderen er bare til målebruk. Prøv ikke å kople til antenne, den sender også ut på harmoniske frekvenser. Den vil garantert forstyrre annen kommunikasjon.

[oddjeide]

Fant en JostyKit HF-65 fm-sender som har ligget siden -70tallet en gang. Har ikke skjema til den, så jeg lurte på om noen andre tilfeldigvis kjenner til den og vet hva som skal kobles til hvor på de fire kontaktpunktene nummerert fra 1 til 4.



Altså hvilken som er jord, pluss, antenne og signalinngang, og hvor stor spenningen skal være.



Jeg bestilte min foerste HF-65 fra Danmark allerede i 1968. Og selv om det er gaatt lang tid, mener jeg aa huske skjemaet. Jeg husker ogsaa at modulatortransistor var en BC 107, og HF-utagang en 40452, som kan gi 1 watt ut med en tilfoert spenning paa 50 VDC. Men da kreves det at utgangstransistoren er forsynt med en solid kjoeleribbe, ellers brenner du denne.



Med 9 V gir den 100 mW, men mer enn nok til aa naa en kilometer og vel saa det med et brukbart signal.



Gi meg din emailadresse til SMS 00639155541800 saa skal jeg sende deg skjema, slik jeg husker det.

[Rekorden]

Fant en JostyKit HF-65 fm-sender som har ligget siden -70tallet en gang. Har ikke skjema til den, så jeg lurte på om noen andre tilfeldigvis kjenner til den og vet hva som skal kobles til hvor på de fire kontaktpunktene nummerert fra 1 til 4.



Altså hvilken som er jord, pluss, antenne og signalinngang, og hvor stor spenningen skal være.



Jeg bestilte min foerste HF-65 fra Danmark allerede i 1968. Og selv om det er gaatt lang tid, mener jeg aa huske skjemaet. Jeg husker ogsaa at modulatortransistor var en BC 107, og HF-utagang en 40452, som kan gi 1 watt ut med en tilfoert spenning paa 50 VDC. Men da kreves det at utgangstransistoren er forsynt med en solid kjoeleribbe, ellers brenner du denne.



Med 9 V gir den 100 mW, men mer enn nok til aa naa en kilometer og vel saa det med et brukbart signal.



Gi meg din emailadresse til SMS 00639155541800 saa skal jeg sende deg skjema, slik jeg husker det.



Så skjemaet jeg la ut er ikke riktig det mener du?

Det er jo levert fra Josty dengang.

[ca119]

Old memories!



Bygde faktisk 3 slike FM-sender i gamle skoledager (1984-1986). Den første etter planen, på de andre droppet jeg forforsterkern (T2, C5, R4 og R5) og koblet potensiometer rett på.



Spolen er 5 turn rund en blyant eller annen pen. Brukte også en annen transistor .... ehm tror 2N2222.

Hadde koblet den på kassettspillern min ... og den dekket et område på ca 500m!!! Forbi politistasjonen ...

JA, detter er ulovlig og man kan bli straffet for det! Men det gikk greit med Piratradio`n



Vel, idag kan du kjøpe FM-sender for 70 - 80 kr til bilen osv. De er ikke så sterke, men de er stereo og frekvensstabile! Denne Jostykit-sendern må du ikke røre, da forandrer den frekvens med en gang!

Men morro var det!
