Logaritmiske diagrammer i OpenOffice

[Simen1]

Jeg får ikke laget skikkelige diagrammer i Openoffice Calc med logaritmisk skala. Det jeg trenger er delstreker mellom 1, 10, 100 osv. Jeg vil også ha tall på delstrekene og kunne ha en skala fra f.eks 2 til 200.

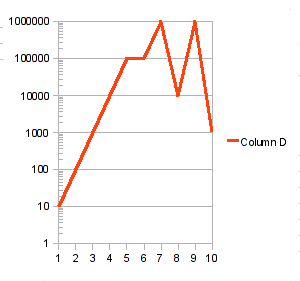

Her er et eksempel jeg fant på nett:



Hvordan får jeg til dette?

[Maelwedd]

Fungerer det ikke å høyreklikke på y-aksen, velge "Object Properties" og stille inn under "Scale"-fanen?

Der kan jeg velge "Major"- og "Minor"-merking på aksene iallefall.

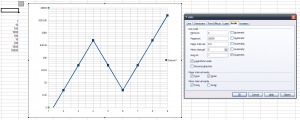

Edit: Noe slikt?

Endret 9. februar 2009 av Maelwedd

[Simen1]

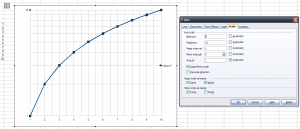

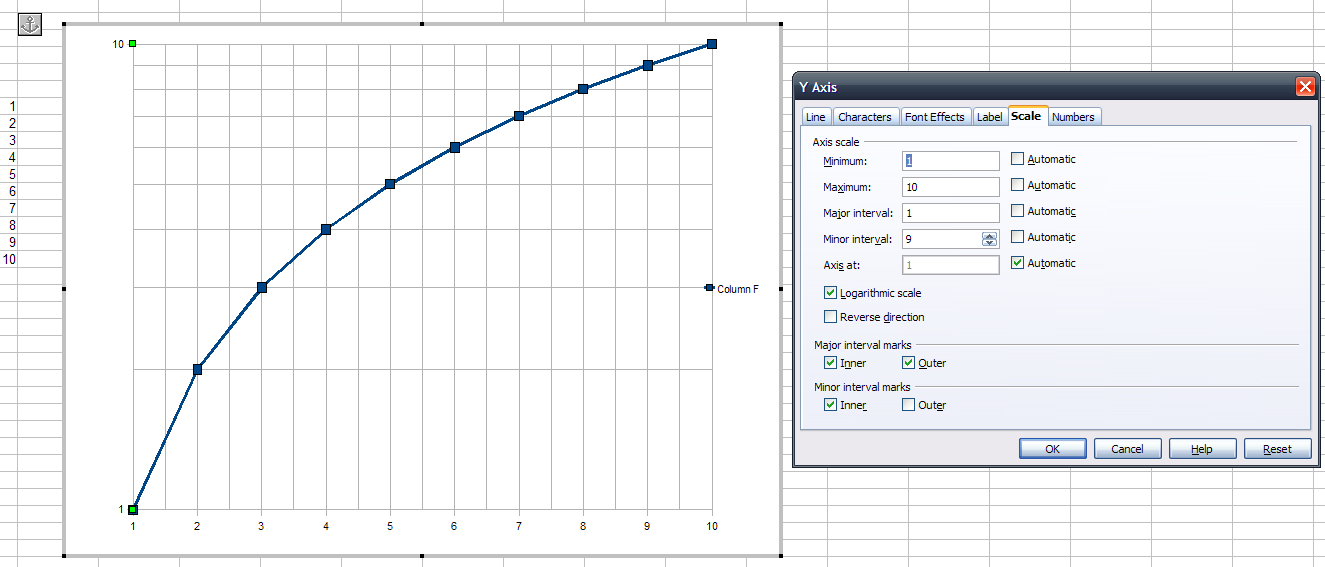

Jeg fikk til 2-200 og aksemerkene nå (oppdaterte akkurat fra OoO 2.4 til 3.0), så jeg har kommet et stykke på vei.



Nå vil jeg bare ha aksemerkene til å bli gjennomgående grid-linjer i diagrammet. Også vil jeg gjerne ha nummerering på minor interval. Omtrent slik med 1 2 3 4 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 200 300 400 500 600 700 800 900 1000 2000 osv.

[Maelwedd]

Tror jeg fant det ut nå, var en litt snedig måte å gjøre det på.

Mens du er inne og editerer grafen din velger du "Insert" - "Grids" og huker av for både "Major" og "Minor" på y-aksen. Den instillingen du ser under "Object Properties" gjelder kun for selve aksen, ikke resten av grafen.



Edit: Tall på "Minor"-aksene finner jeg ingenting om.

Endret 9. februar 2009 av Maelwedd

[Simen1]

Edit: Tall på "Minor"-aksene finner jeg ingenting om.

Tusen takk for hjelpen. Jeg har i hvert fall fått til mye av det jeg spurte om.

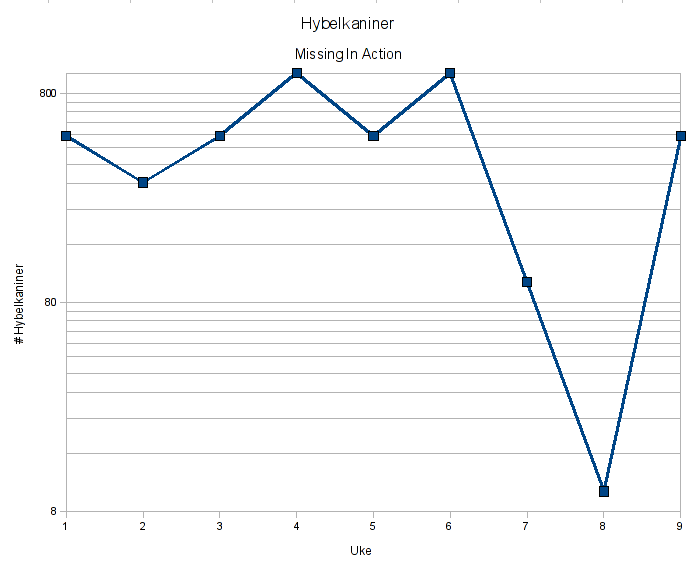

Her er et eksempel som også viser hva som gjenstår.

[Maelwedd]

Ingen problemer.



Jeg prøvde å leke meg litt med "Major"-intervall jeg òg, men fant ingen fornuftig forklaring på hvordan den beregner intervallet. Hvis du finner ut av det, kan du kanskje slå av "Minor"-griden og kun bruke "Major".

[Simen1]

Jeg fant ut hvordan den beregner intervallet. Hvis major intervall er x så er det akkurat 10^nx mellom hvert intervall. (der n er et heltall -1, 0, 1, 2, 3, osv.



F.eks gir major intervall = 1 med n=[-1, 0, 1, 2, 3,] følgende rekke:

0,1 1 10 100 1000. Altså 1 tierpotens mellom hver.



Setter man major intervall til 2 med samme n så blir rekka:

0,01 1 100 10000 1000000. Altså 2 tierpotenser mellom hver.



Setter man major intervall til 0,5 med samme n så får man en halv tierpotens mellom hver. Altså med roten av 10 mellom hver:

-0,316 1 3,16 10 31,6



Intervallene blir altså midt i mellom f.eks 10 og 100 på den logaritmiske skalaen. Det ødelegger for at tallene skal kunne stå ved "lineære" verdier mellom f.eks 10 og 100.



Hvis major intervall er 1/3 så blir det tredjeroten av 10 mellom hvert hovedstrek osv.



Minor intervall må stå på 9 for å bli riktig når major intervall er 1 (en tierpotens av gangen)
