Overklokke i7 920 hjelp til biosinstiling av dette systemet samt noen spørsmål også

[War]

i7 920



Har du stock kjøler så vil jeg ikke anbefale å klokke noen ting.

i7 prosessorene har ikke tempsensor for L3 chace og den intigrerte minnekontrolleren

så du må ha god kjøling aka vann eller en god luftkjøler som dekker hele cpuflaten før du øker volten på Uncore og Minne



Før du klokker må du disable Turbo Boost.

Turbo Boost fungerer kun sammen med EIST så den kan du også disable.

Turbo Boosten setter opp multiplieren med 1, dvs 20 på 920 blir da 21 og ganget med din klokkede BCLKfrekvens skaper dette en ukontrollbar usabilitet.

Når Turbo Boost er aktiv trekker ikke systemet mer watt da den booster to kjerner og reduserer på de to som ikke er i bruk, ikke noen ekte boost i programmer som gjør nytte av flere kjerner.



Når du klokker i7 920 så justerer du på BCLK da Multiplieren er låst i den øvre grensen.

BCLK justering påvirker:



Prosessorfrekvens, selve frekvensen på kjernene.

Frekvensen på North Bridge som er bygget inn i prosessoren , den kalles Uncore Clock

eller UCLK.

8MB L3 chacen og trippelminnekontrolleren innebygget i prosessoren blir også klokket til denne frekvensen.

DDR3 minne frekvensen

Frekvensen for QPI (QuickPath Interconnect) Data mellom cpu og brikkesettet (X-58)



Core i7 prosessorer har fire multipliere som brukes for å justere disse frekvensene:

CPU frekvens - BCLK x CPU multiplier

Uncore frekvens - BCLK x Uncore multiplier

Minne frekvens - BCLK x Minne multiplier

QPI frekvens - BCLK x QPI multiplier



Disse multiplierene er uavhengie med unntak av minnefrekvens-multiplieren og multiplieren for den intigrerte "North Bridge"

Det betyr at Uncore multiplieren burde være minst dobbelt så høy som [Minne multiplieren]

Bare prosessormultiplieren og QPI multiplieren har strenge begrensninger.

Resten kan man endre mye på.



Som du ser endrer du på "alt når du endrer på BCLK

Det betyr at du må sette noen verdier lavere til å begynne med så ikke disse individenes

overklokkingsevne hindrer deg i å nå prosessorens fulle potensiale.



Da setter du 8x multiplier for minnet, og siden Uncore skal være minst dobbelt så høy setter du denne til 16 multiplier.

Sett QPI multiplieren til 18.( X 36 Link Speed )

Da kan su sette BCLK frekvensen til 175MHz uten stabilitetsproblemer.



Da blir resultatet 3,5GHz på en default volt satt til 1,2V Vcore.

Med rett kjøler burde du ikke se høyere temp en rundt 75C load.

Du burde ikke kjøre Vcore (volten på cpu) over 1.35-1.4V med luftkjøling.



Med 175MHz BCLK ligger Uncore frekvensen allerede på 2800MHz, som er det beste L3 cache kan gjøre på default volt.

Da øker du Uncore volten til 1,35V for mer overklokking så setter du CPU PLL volten til 1,88V.



Da kan du sette BCLK til 190MHz. Overklokket til 3,8 og frekvensen til den intigrerte nordbrikken er da 3040MHz.



Det å øke Vcore (cpuvolten) her for videre klokking fungerer somregel ikke uten monsterkjøling.



Når du endrer på volten så husk dette:



* Prosessorkjerne volten er volten på selve cpukjernene.

Normalen her er 1,2V og opp til 1,55( med vannkjøling)

Sett denne på ønsket volt selv! Ikke ha den på Auto

Dette gjelder all volt du selv vil ha kontroll på, ikke bruk auto, men sett verdien selv.



* Uncorevolten ,QPI kontrolleren intigrert i cpu og L3 cache.

Normalen her er 1,2V selv om man kan sette opp til 1,35V uten å skade prosessoren.



* Minnevolten, her bruker man i7 ram med 1,65V og ikke DDR3 ram med 1,9-2,2 volt.

Denne volten påvirker minnet men også den intigrerte minnekontrolleren i cpu som før var i North Bridge med sin egen volt.

1,65V er en safe-maksimum her (finnes unntak men da må flere ting endres paralellt)



* CPU PPLvolt Normalvolt her er 1,8 men kan gå opp til 1,88 uten å skade noe.



Håper dette var til hjelp .

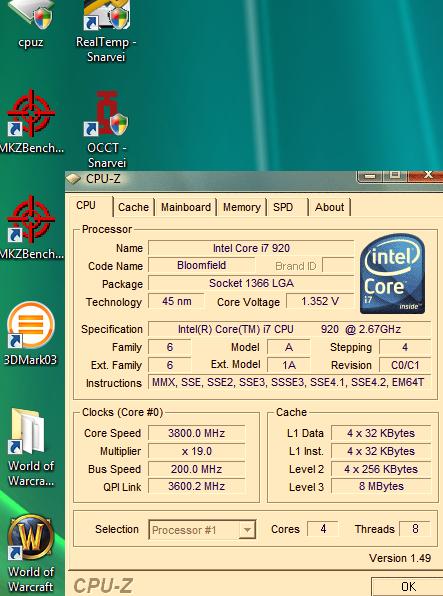

CPU-z ser da ca sånn ut

Endret 24. januar 2009 av War

[Bjynne]

Den nye biosen er vel en beta.





Ja det er beta bios. de offisielle biosene er ikke noe bra enda.



Link til de offisielle biosene til UD5



http://www.gigabyte.com.tw/Support/Motherb...?ProductID=2958

[War]

Kan man ikke bare slenge biosen på en cd?

Usb-disk fat format extract dos boot tullet.



7. Install Winrar and right click the BIOS.exe file and choose extract "here". Three files will be extracted, Autoexec.bat, Flash895.exe, and a .Fxx Bios File. You will need the Flash895.exe and the BIOS.Fxx File only

8. Place Flash895.exe and the BIOS .Fxx file onto the USB stick

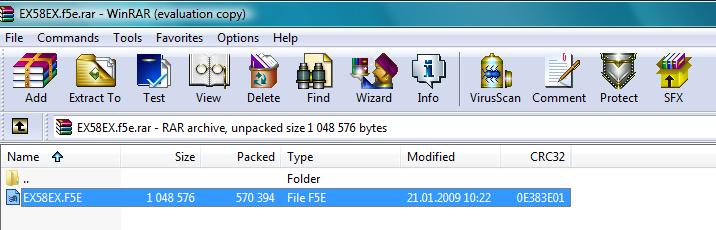

Det betyr 2 filer, i betabiosen ligger det bare 1 fil.

Endret 25. januar 2009 av War

[Bjynne]

Kan man ikke bare slenge biosen på en cd?

Usb-disk fat format extract dos boot tullet.



7. Install Winrar and right click the BIOS.exe file and choose extract "here". Three files will be extracted, Autoexec.bat, Flash895.exe, and a .Fxx Bios File. You will need the Flash895.exe and the BIOS.Fxx File only

8. Place Flash895.exe and the BIOS .Fxx file onto the USB stick





Det betyr 2 filer, i betabiosen ligger det bare 1 fil.



Du kan bare slenge biosen på en usb minnepinne eller en disket eller liknende. og bruke Q-Flash ved å trykke END ved post screen eller trykke F8 i bios. Da trenger du bare en fil altså bios filen.

Endret 25. januar 2009 av Bjynne

[Rudde]

Fått klokka til 3.9 GHz men den krasjer på 4 GHz skyldes dette for lav voldt?

[War]

BSOD?

Det kan være så mye, regner med at du ikke har klokket minne enda?

Det kan være kvaliteten/batch , for lav volt, feil fordelt osv.



Kan du poste cpu-z osv? Noen av verdiene på div ting.

[Rudde]

http://i44.tinypic.com/351yefr.png



Har dette.. Trenger du mer info? SPD? Anyway minnet står på 533 MHz

[Bjynne]

http://i44.tinypic.com/351yefr.png



Har dette.. Trenger du mer info? SPD? Anyway minnet står på 533 MHz



kan du nevne litt mer spenninger?

[killerbill]

finnes det er program man kan bruke elr må man inn i bios ?

[War]

Kommer an på hvilken type hovedkort du har.

Gogabyte har for eks easytuner der man i teorien kan klokke alt inkl flashe bios uten å tenke på bios.

[killerbill]

har dette HK'et:



http://www.komplett.no/k/ki.aspx?sku=419736





Til min store skuffelse støtter det bare 1333mhz :/ kjøpte jo 1600mhz ocz jeg da

Endret 5. februar 2009 av killerbill

[Bjynne]

har dette HK'et:



http://www.komplett.no/k/ki.aspx?sku=419736





Til min store skuffelse støtter det bare 1333mhz :/ kjøpte jo 1600mhz ocz jeg da





Ved overklokking kan du kjøre 1600mhz på minnet.





Det er best å bruke bios du får skjeldent et bra program til å lese av spenninger i windows.

[War]

Jeg har også 1600mhz på minnet men kjører dem i 1200 uansett.

Som bjynne sier, minnet øker paralelt med klokking av cpu.

Da takkler iallefall rammen din mer så er resten opp til hovedkortet/cpu.

[Rudde]

Hey igjen, jeg fikk opp min Intel i7 920 på 4 GHz, men den greier ikke å gjennomføre en 3dmark test engang...



Jeg har satt den DCLK @ 200

Multipler @ 20x (Har last og sett at folk får den på 21x og 22x hvordan gjør men det?)



CPU voldt @ 1.5-1.55 1.90 1.55



HVordan får jeg dette til å funke? :S Vil ha 4 GHz 24/7

[hifiking]

Av med HT, mindre volt, Intel Boost on gir 21x.

[War]

Boost slår av kjerner og booster de andre, får da 1 kjerne på x 21 VS 4 på x20



Man klokker ikke med turbo på.

[Rudde]

Av med HT, mindre volt, Intel Boost on gir 21x.



Hva er HT? Og hvor finner jeg der??



Mindre voldt? mye mindre?

[War]

Det er kunstige kjerner.

Ctrl-alt-del så ser du 8 kjerner.



Disable det som har teksten HT i bios. Så du får 4 kjerner.

Legg merke til at å ha cpu med HT på @ 3,6 ofte kan være bedre en å ha 4 kjerner på 4,0. Kommer litt an på softwaren du bruker pcen til.



Sett ned cpuvolten til du får bsod eller lignende så øker du den par hakk opp fra der.

Vanligvis går man den andre vegen, lav volt og øker med 1 hakk til stabil.



I det jeg skrev i min lange post var vel volt for 4,0?



1,35X på 3,8 du trenger neppe 1,5 for 4,0 da.

Endret 8. februar 2009 av War

[Rudde]

Prøvde meg fra 1.35 og oppover men den bare krasja i oppstart og den greide å gjennomføre en 3dmark på 1,5v uten HT

Men sank heftig mye i score fra 3.9 med HT

[War]

Ja det er helt klart at lavere klokk med HT er å anbefale uten turbo.

3,8 er vel et bra mål her. I noen tester ser jeg at man ikke får 4,0 selv med øking av volt over alt og i adre tester smeller den rett på 4 på 2 min. Kan være batch eller hovedkort osv.



Siden man klokker en ting om ganger tipper jeg du har satt minnet til en lav multi? Så det ikke er rammen som krasjer.



Og satt Uncore til 2x av minnet for eks 6 og 12 eller 8 og 16 osv.

Endret 9. februar 2009 av War
