Ich9r (p35-dq6) hdd og vertex benchmark resultater

[lurerpaa]

OPPDATERT SIST: 17.04.2009



De fleste desktop-hovedkort har idag en innebygd sata raid brikke. De vanligste brikkene er intels ICH8R, ICH9R eller ICH10R.



ICH9R

Jeg har et Gigabyte PGA-P35-DQ6 fra 2007 med ICH9R (Intel 82801IR/IO I/O Controller Hub). Denne kontrolleren har tidligere skalert bra med 2 stk SATA HDD i Raid0 hos meg.



Hovedkortet fra Gigabyte tilbyr også en ekstra 2-porter "GigabyteSATA2" (JMicron JMB36X RAID) brikke, men denne skalerer dårligere enn intel's i raid0, og er derfor utelatt i disse testene. Den duger likevel fint til å koble opp sata DVD-brenner.



SDD endelig i hus

Jeg har brukt i underkant av 4000 kroner på 3 stk SDD OCZ vertex 30 GB disker for å se hvordan disse i første omgang oppfører seg på den innebygde ICH9R-kontrolleren. Etter lang ventetid kom Vertex diskene i mars 2009.



ICH9R en flaskehals for 3 stk SDD ?

Egentlig forventer jeg at kontrolleren blir en flaskehals for disse raske SDD diskene i raid0. Hvor ille det blir, gjenstår å se. Jeg har også en bestilling på en overkill hardware-raid kontroller i bakhånd dersom skuffelsen skulle bli for stor.



Raid0 for best mulig hastighet

Jeg har ikke planer om å teste ut andre raid-oppsett enn raid0 i denne omgangen.

Det kan være forskjeller i resultat med samme brikkesett på ulike hovedkort.





Mitt oppsett:

Gigabyte PGA-P35-DQ6 (BIOS F8)

C2Q6600

2x 1 GB GEIL

8800GTX



Windows XP (32) professional SP3, slipstreamed (nLite) med nyeste tilgjengelige chipsetdrivere for mitt hovedkort:

- f6flpy3288_8.8.0.1009 (intel ICH9R txt-mode driver)

- IntelChipset_9.0.0.1008

- LAN_RTL8111_NonVista_5.708.1030.2008

- AUDIO_realtek_azalia_R2.07



Fresh install av XP SP3 på enheten som blir testet. Windows bruker Intel® Matrix Storage Manager 8.8.0.1009



Tweaks:

- Partisjon alignment er satt til 128KB (256 sector)

- Indexing Service er avslått

- Prefetch-Cache er avslått



Benchmark programmer:

Jeg har brukt følgende benchmark programmer:



HD Tach version 3.0.4.0(på de eldre HDD enhetene)

HD Tune Pro 350 (15d trial) (på SDD enhetene)

ATTO Disk Benchmark v2.34

CrystalDiskMark 2.2

Iometer 2008.06.18RC2 (kun få kortvarige tester på noen av oppsettene)



TEST AV FØLGENDE LAGRINGSMEDIER:



1) Samsung SP1614C 160.0 GB

2) Samsung SP2504C 250.0 GB

3) 1x HD642JJ Samsung Spinpoint T166 640GB S-ATA II 16MB

4) 2x HD642JJ i Raid 0

5) 1x Vertex 30 GB (Fw1275), Non-raid på ICH9R

6) 2x Vertex 30 GB (Fw1275), Raid0 på ICH9R

7) 3x Vertex 30 GB (Fw1275), Raid0 på ICH9R

Endret 16. april 2009 av lurerpaa

[lurerpaa]

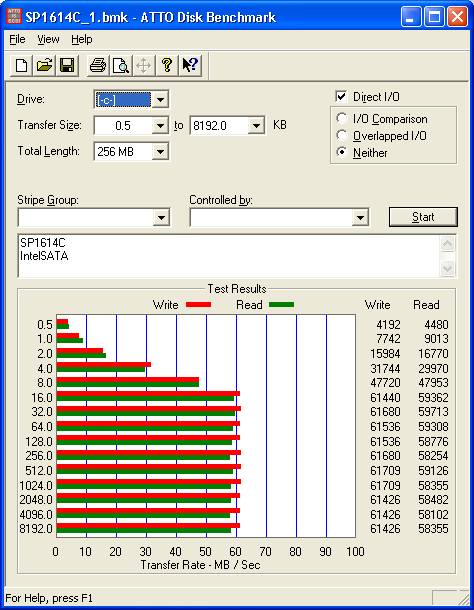

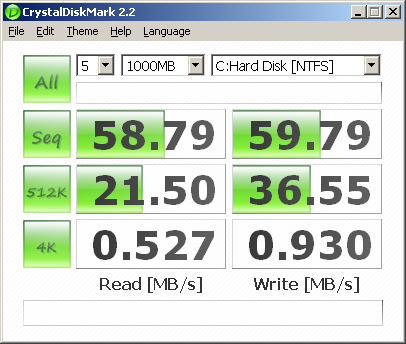

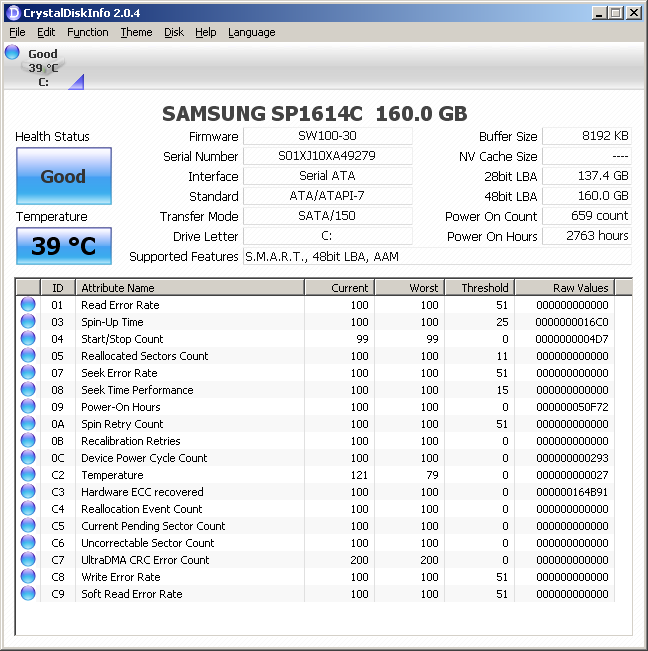

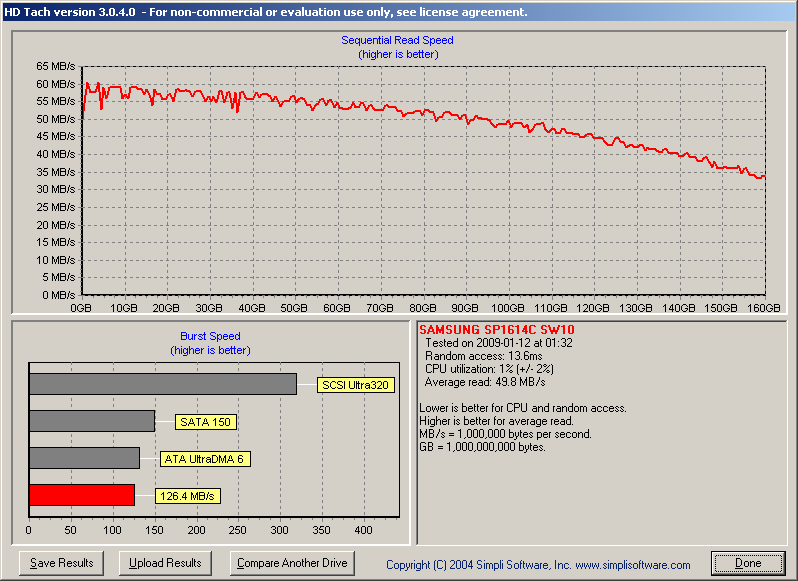

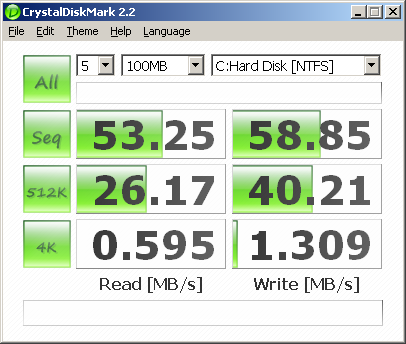

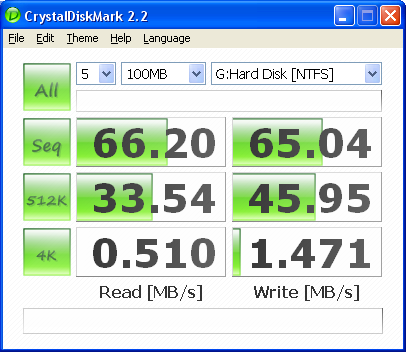

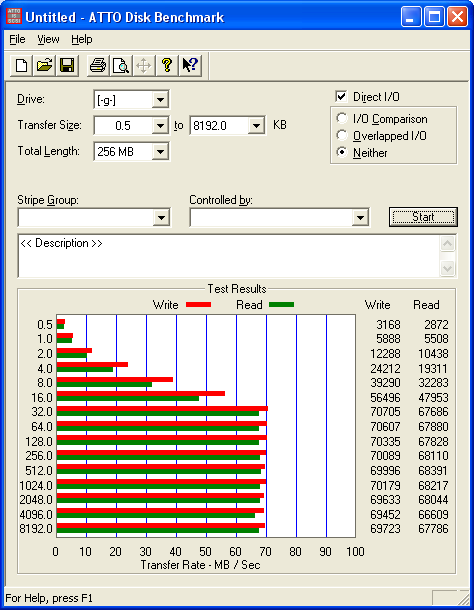

Samsung SP1614C 160.0 GB









Dette er en gammel SATA1 disk fra 2004 som fortsatt er i live.

Endret 14. januar 2009 av lurerpaa

[lurerpaa]

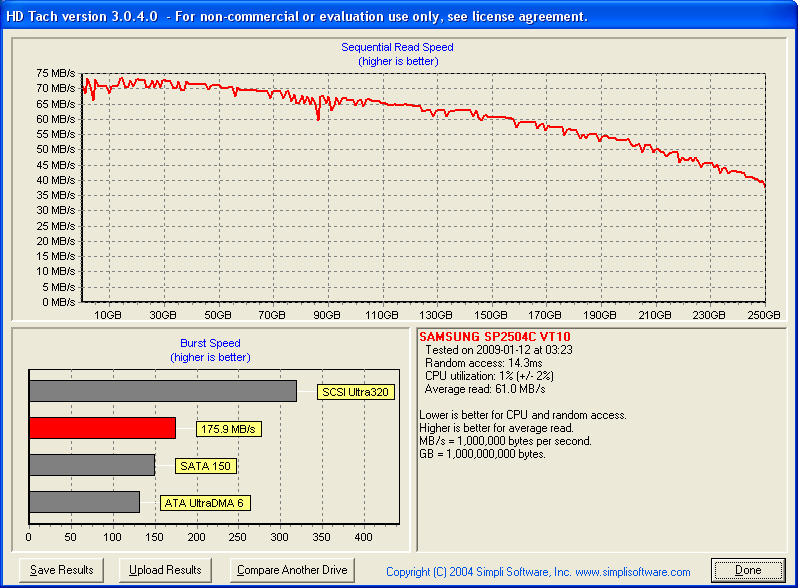

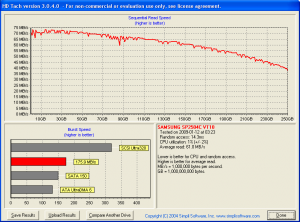

Samsung SP2504C 250.0 GB



Endret 13. januar 2009 av lurerpaa

[lurerpaa]

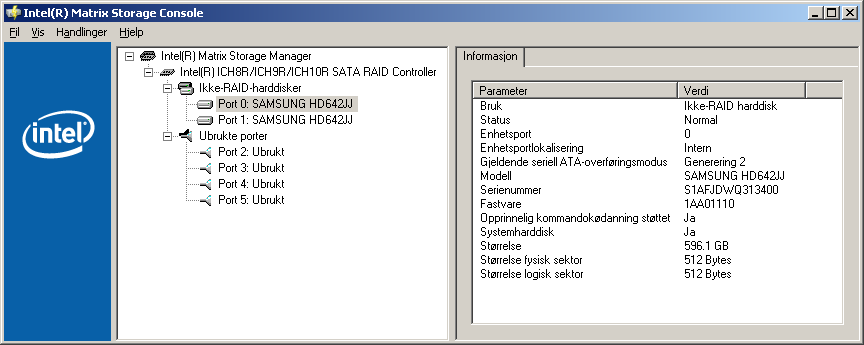

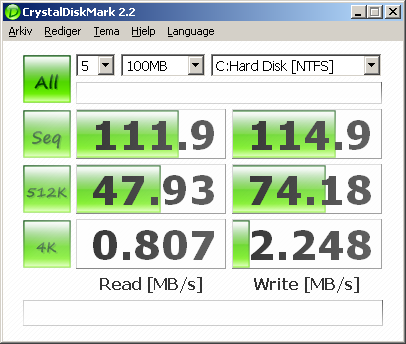

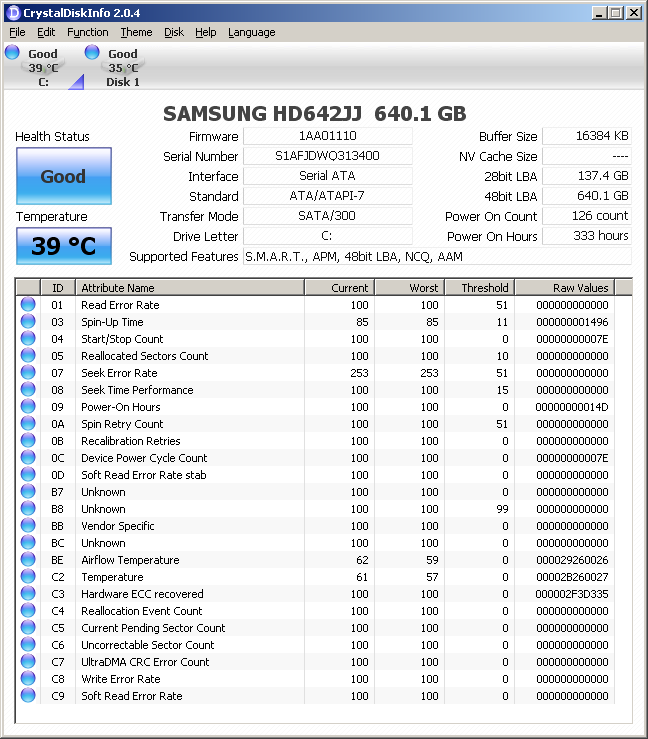

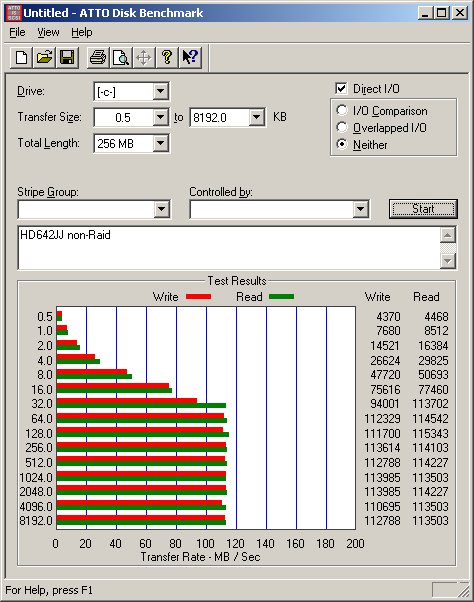

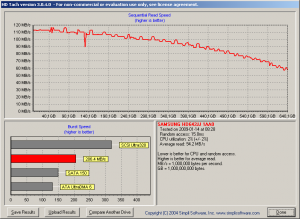

640 GB HD642JJ Samsung Spinpoint T166 640GB S-ATA II 16MB



Endret 15. januar 2009 av lurerpaa

[lurerpaa]

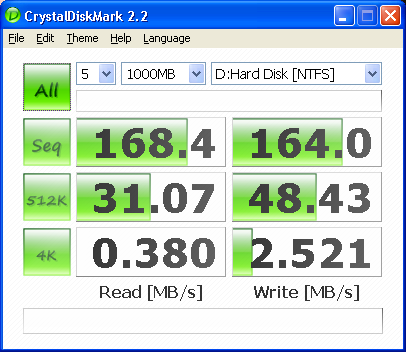

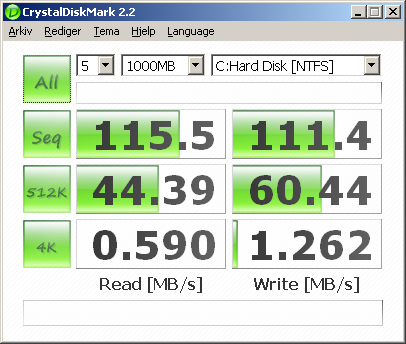

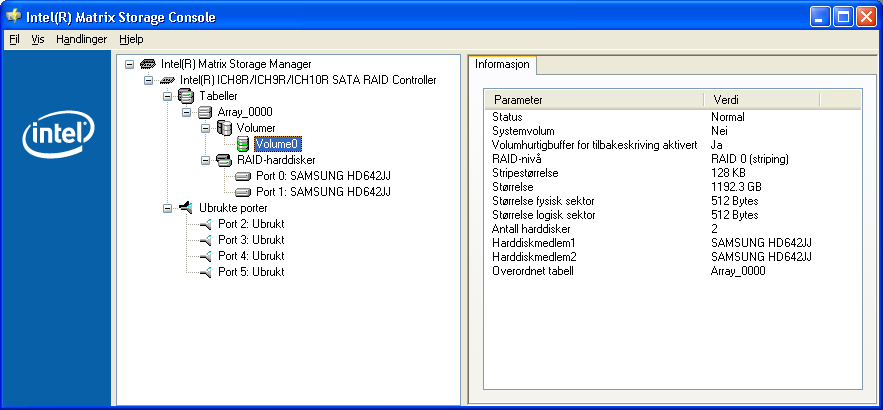

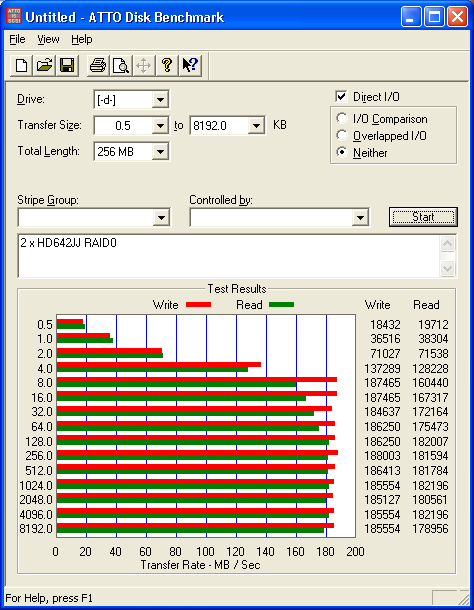

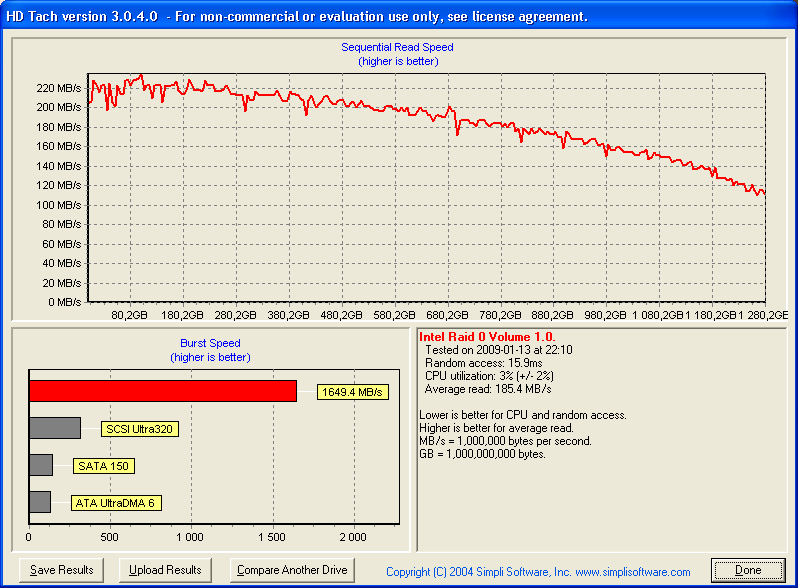

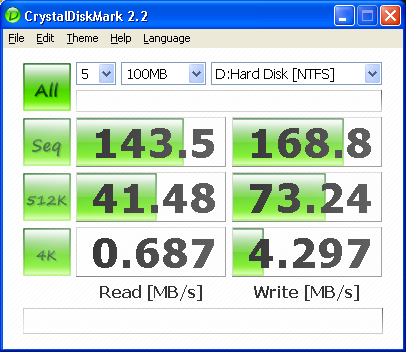

2 stk HD642JJ i Raid 0 (128KB stripe size)





Endret 27. mars 2009 av lurerpaa

[lurerpaa]

OPPDATERT SIST: 27.03.2009

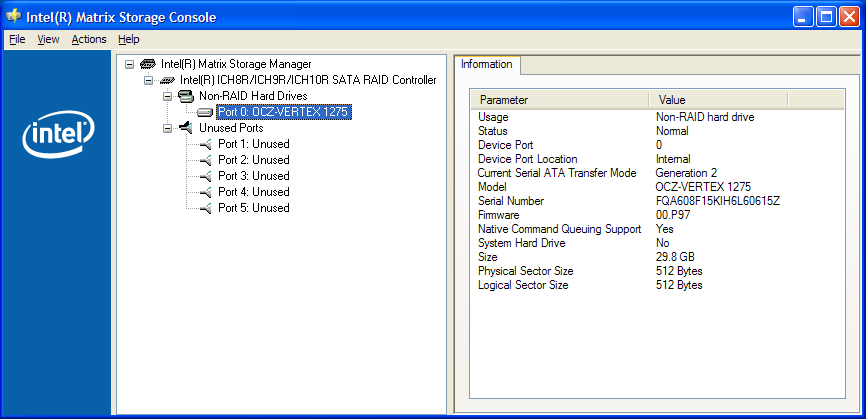

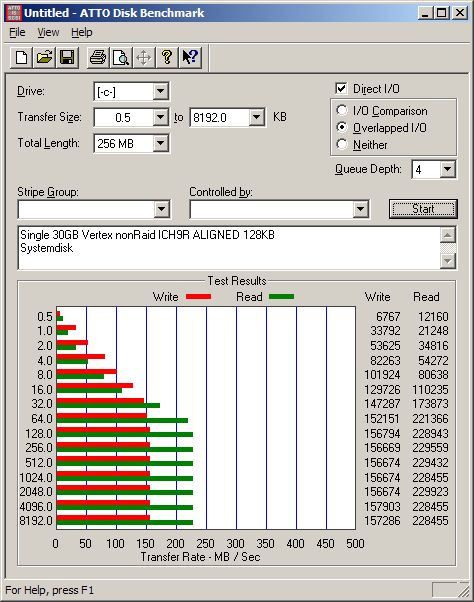

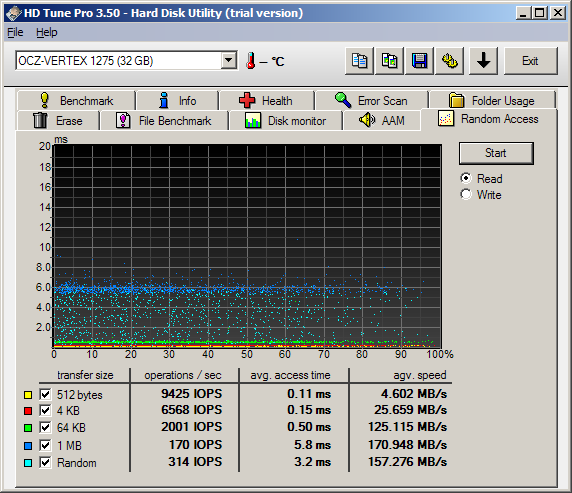

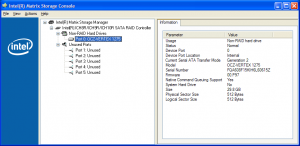

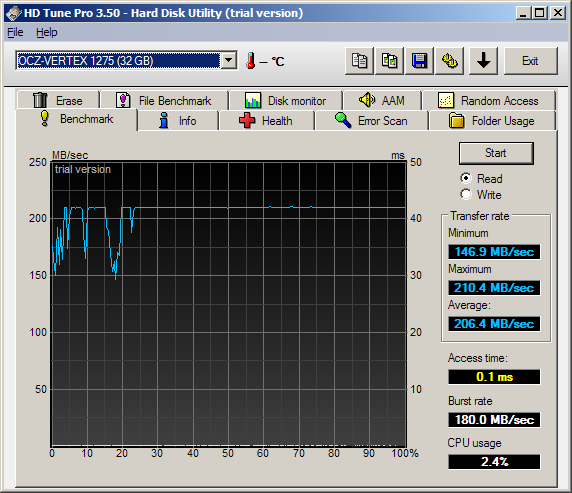

OCZ Solid State Disk Vertex 30 GB, 1 stk non-raid på ICH9R









Jeg har droppet planene om utstrakt benching med IOMETER rett og slett fordi jeg er redd at dette kan begrense levetiden til de dyrebare SDD enhetene. Her er noen kortvarige tester:

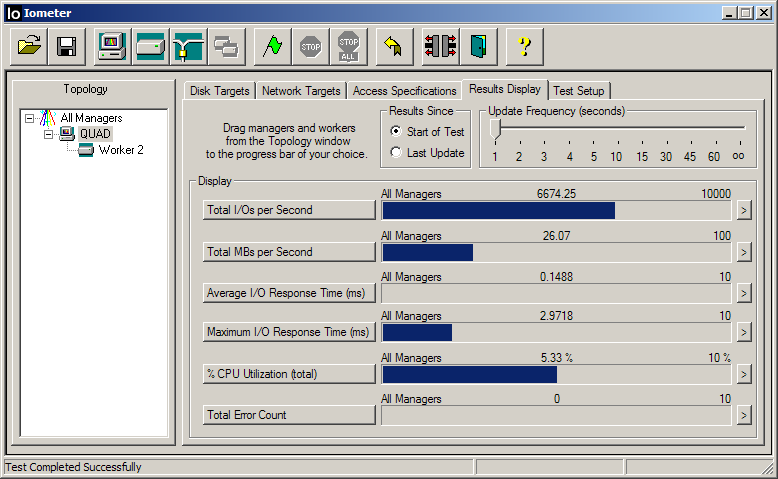

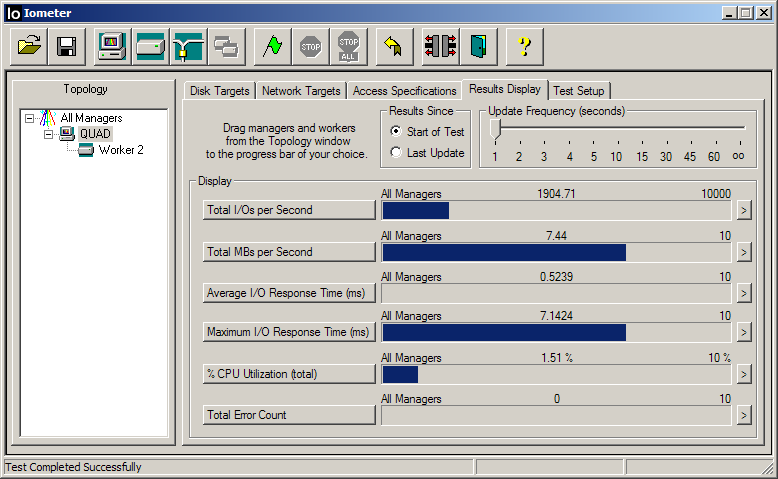

4KB Random READ 4GB fil, varighet kun 30 sekunder:



4KB Random WRITE 4GB fil, varighet kun 30 sekunder:

Endret 27. mars 2009 av lurerpaa

[lurerpaa]

OPPDATERT SIST: 27.03.2009

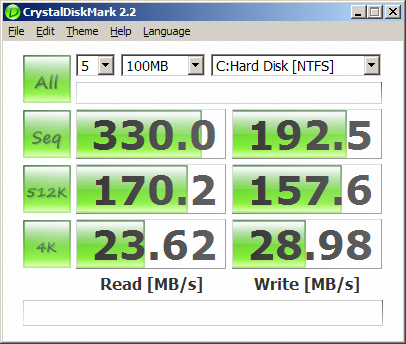

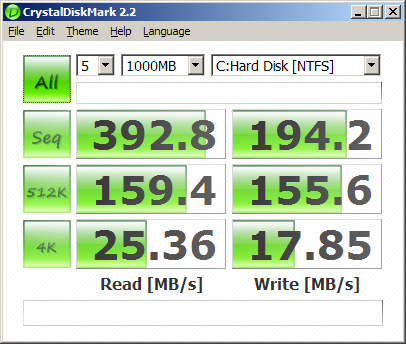

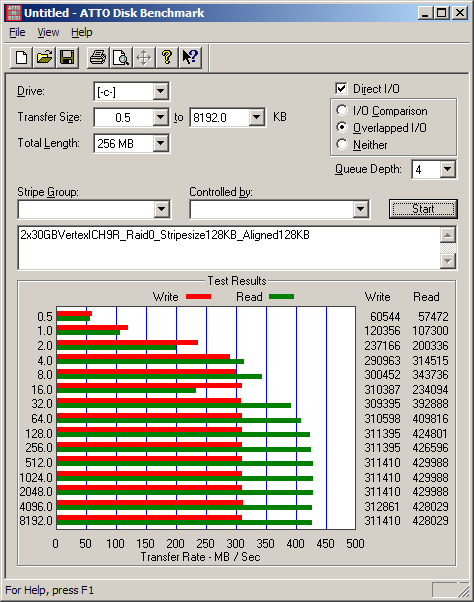

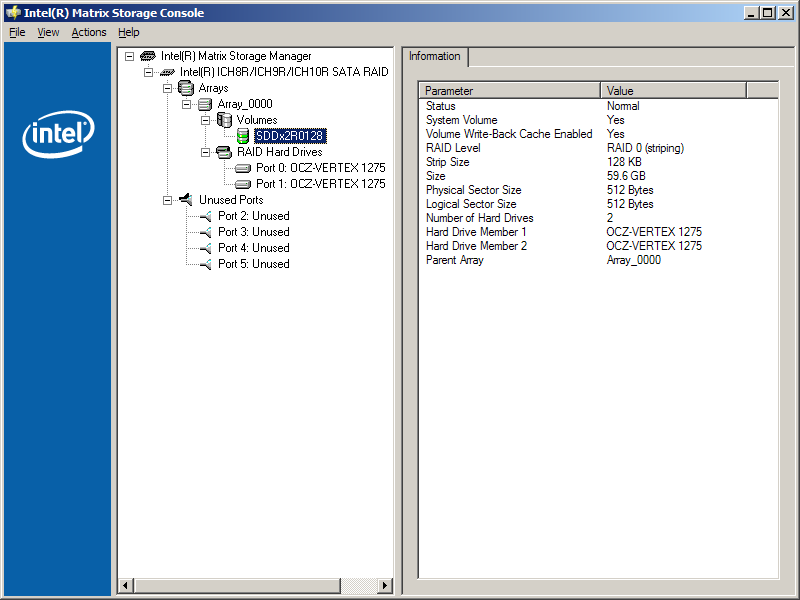

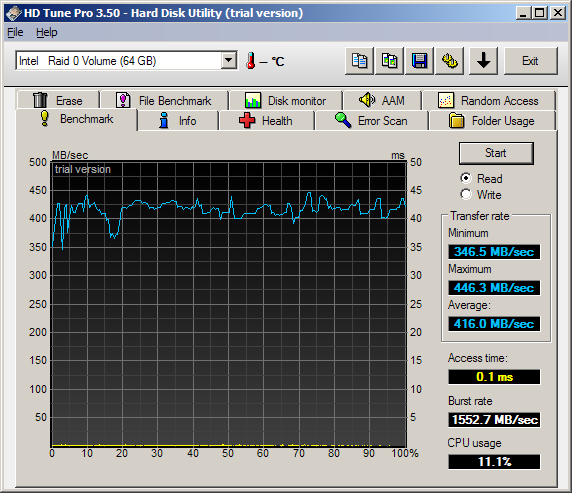

OCZ Solid State Disk Vertex 30 GB, 2 stk raid0 på ICH9R







Ingen IOMETER benching av dette oppsettet.

Endret 27. mars 2009 av lurerpaa

[lurerpaa]

OPPDATERT SIST: 27.03.2009

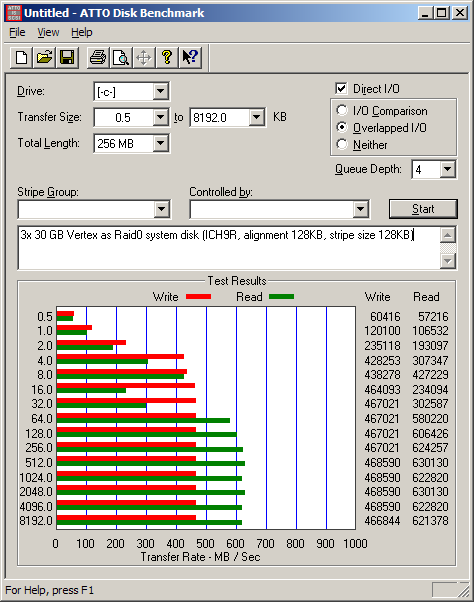

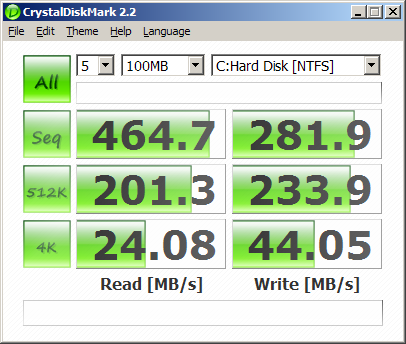

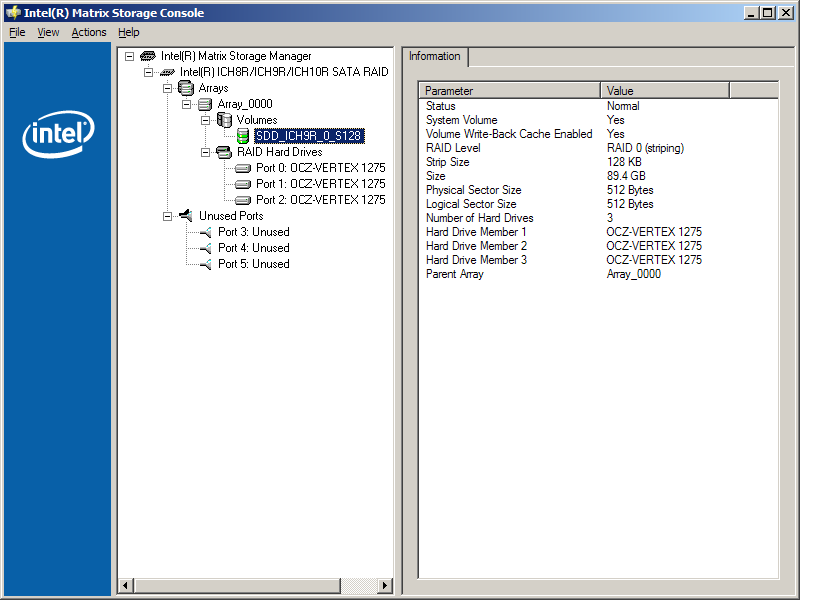

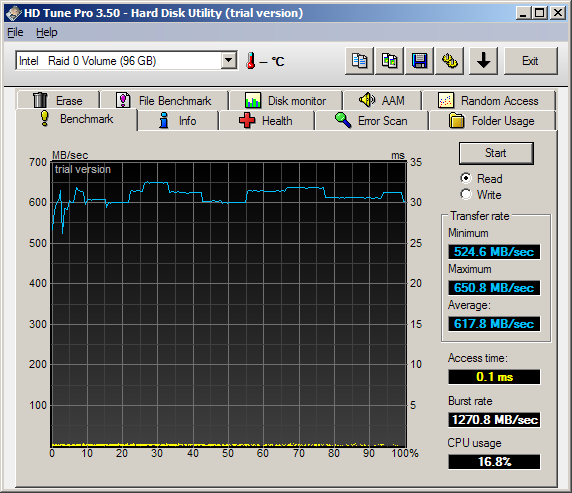

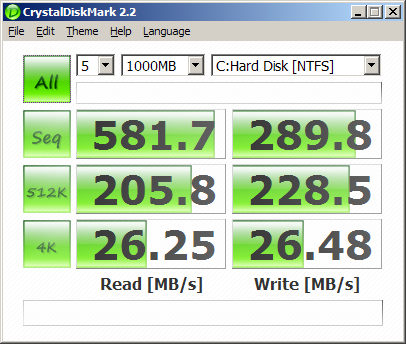

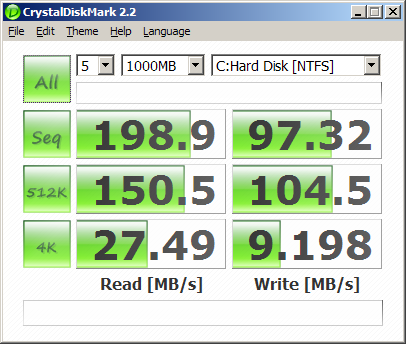

OCZ Solid State Disk Vertex 30 GB, 3 stk raid0 på ICH9R

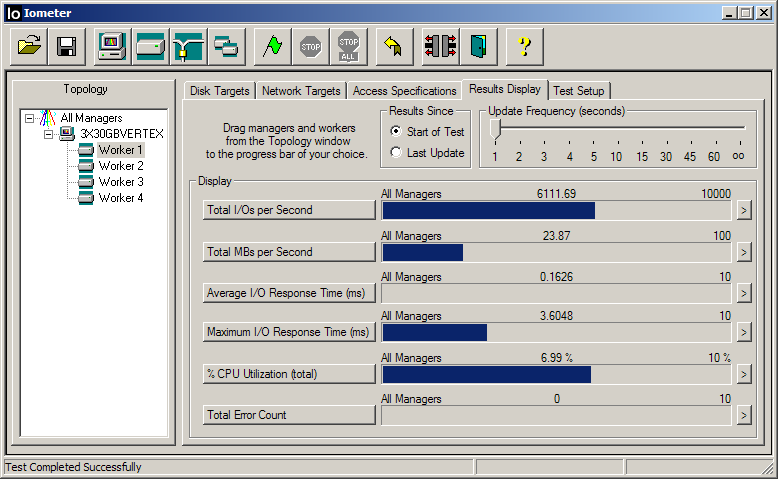

4KB Random READ 4GB fil, varighet kun 30 sekunder:

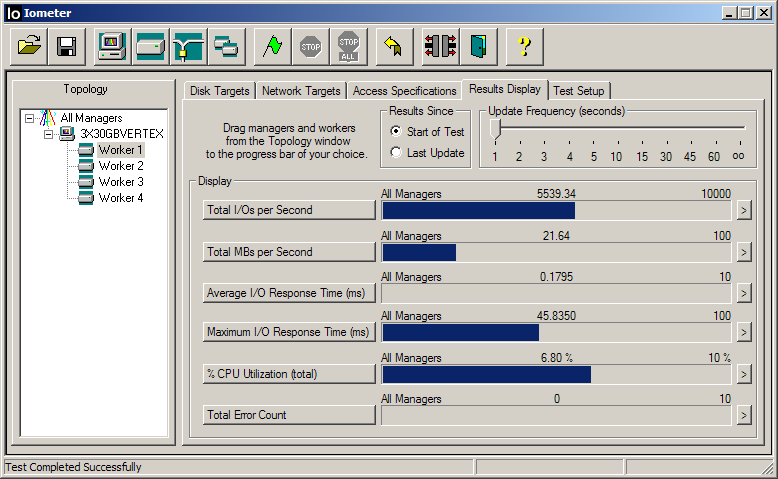

4KB Random WRITE 4GB fil, varighet kun 30 sekunder:



Endret 27. mars 2009 av lurerpaa

[lurerpaa]

OPPSUMMERING



3 stk 32GB OCZ SDD skalerer etter mitt skjønn svært bra på den innebygde raidbrikken.

4k random write øker også bra tiltross for at filene er mindre enn stripesize.

4k random read øker ikke med en stripesize på 128Kb.

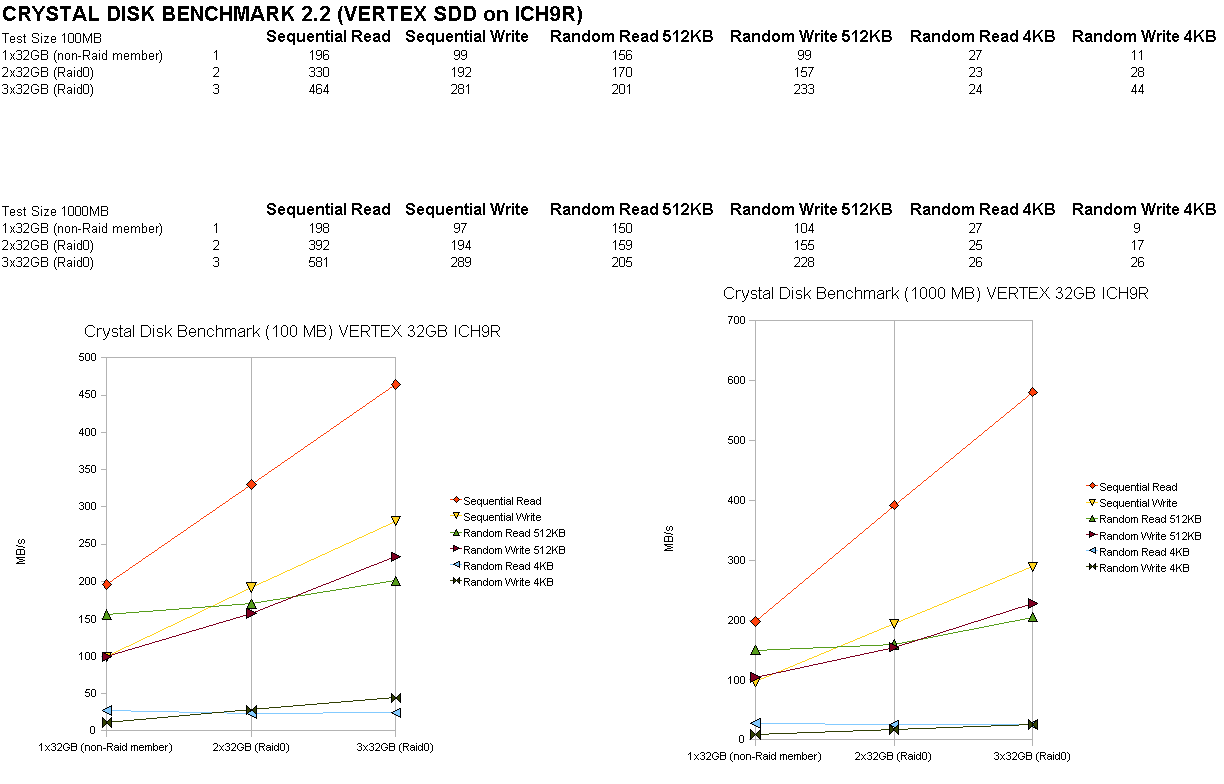

Se grafisk framstilling av Crystal testresultater.







- Brukeropplevelse

Jeg opplever at programmene laster svært raskt selv med kun 1 SDD, opplevelsen er enda bedre med 2 stk i raid0. Jeg kan ikke si at jeg opplever ytterligere ytelsesbedring med 3 vs 2 stk i raid0, med unntak av når jeg skal installere spill eller pakke ut store filer. Jeg opplevde ingen stuttering eller problemer sålenge SDD var koblet til ICH9R.





- OCZ Vertex SDD fungerer ikke sammen med Adaptec 5805 hos meg.

Jeg har i øyeblikket svære vansker med å få disse SDD til å fungere med hardware RAID kontrolleren min fra adaptec (5805). Raid-arrayet fryser alltid ved høy skriveaktivitet, og jeg har kun en gang greid å formatere arrayet og installere XP (etter fresh firmware flash av SDD).



Hva feilen skyldes vet jeg ikke, men jeg håper at den kan løses med en firmwareoppdatering av kontroller eller SDD. Jeg har forsøkt alle tenkelige kombinasjoner uten hell, inklusiv siste 1.10 (1370).

Endret 16. april 2009 av lurerpaa

[AteistNorge]

Dette blir interessant å følge med på!

Sitter med et slikt hovedkort:Gigabyte GA-X48-DS4 (rev. 1.3) og kjører RAID0 på to slike: Samsung Spinpoint S166 160 GB 8MB

[hifiking]

Bra jobba!
