[Løst]Ukjent Headset Kontakt

[Wixicy]

Hallo der ute i cyberspace,



Fant nylig to like headset som hadde noen merkelige koblinger, og planlegger å lodde på 3.5mm analoge plugger på dem.

Problemet er at jeg ikke vet hvilken ledning som er hva.

Jeg bruker en forlenger der jeg har kuttet av pluggen på ut-enden for å sjekke hvilket ledning som er koblet til hvilken pin med et voltmeter.



Headsettet er av den typen som brukes hos noen telefonselgere.

Bilder på plugger finnes her.

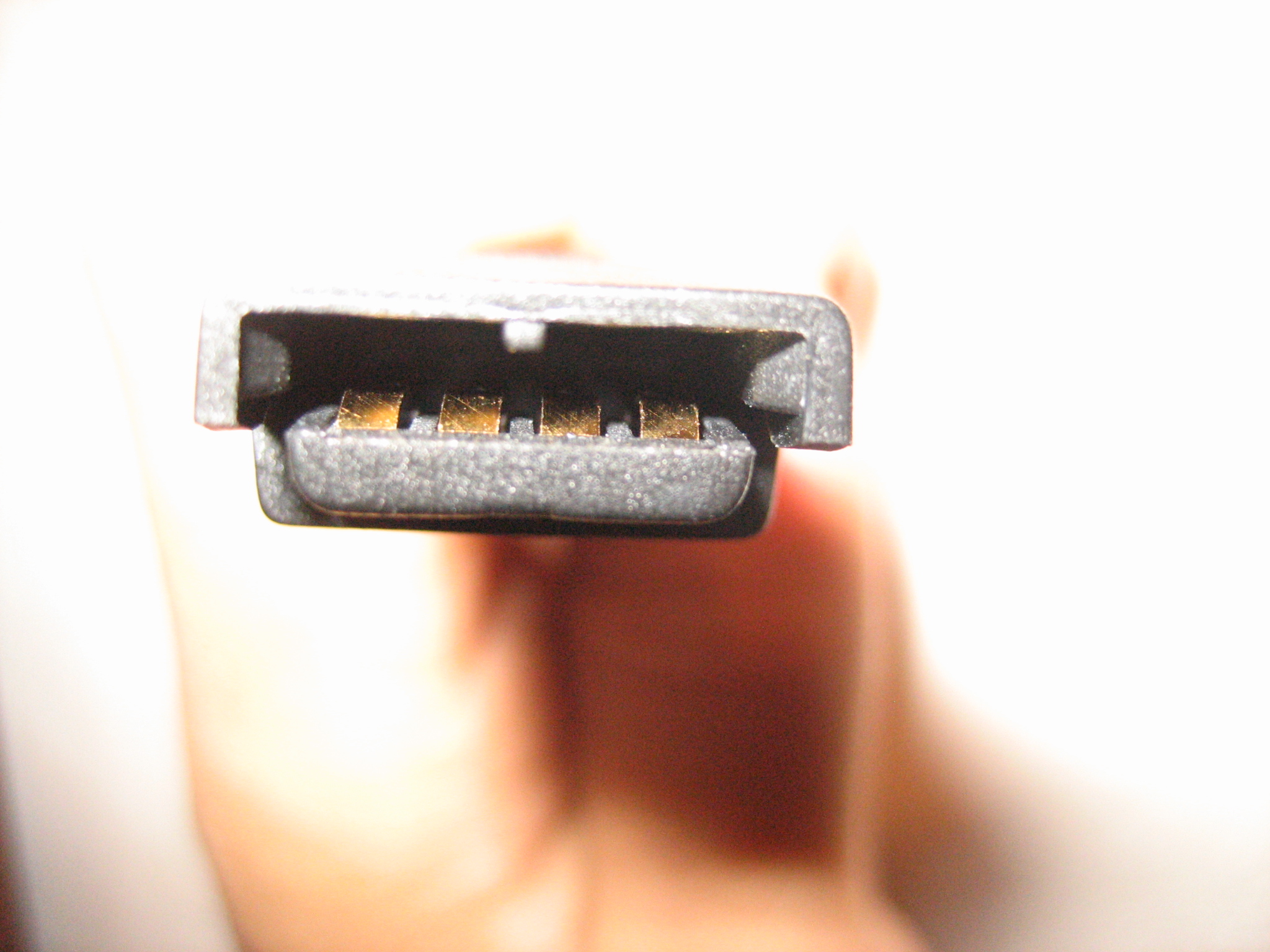

Hvis man ser på kontakten med pinsene nederst er fargene på ledningene på pin i denne rekkefølgen fra venstre: Grønn, gul, black and red.

Trenger å vite hva denne typen plugg heter og/eller hvilken pin som er hva.



Takk for svar.



Edit: Fant ut at pluggen er av type "Quick Disconnect", selv om dette er et stort begrep. Noe nærmere info hadde vært flotters.

Endret 11. september 2009 av Wixicy

[Wixicy]

Beklager massiv bump, men jeg har endelig funnet det ut etter jeg rev et slikt headset fra hverandre for å kunne teste det med voltmeter.





Fra venstre: Mic. jording (Rød isolator) - Hodesett jording (Oransje isolator) - Hodesett lyd (Lyseblå isolator) - Mic. (Blå isolator)

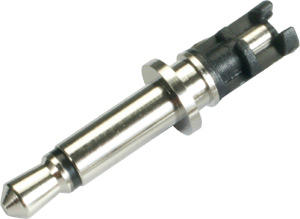

Hvis det skulle være av interesse så brukes tuppen på en 3.5 mikrofon jack til mikrofon, og nedre delen jording.

http://www.soundplugtw.com/chi/images/prod...a-phone-35m.jpg
