Chieftec Mirrors Edge mod. A.K.A "Alexis" 08/09

[Suppekatten]

Operasjon "CME" A.K.A Alexis

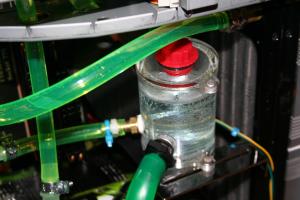

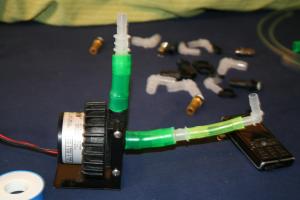

Den nye vanntanken.





Som min kompis Easyshare på forumet allerede har nevn i sinn worklogg "Syclus CaseMaster", så har vi altså skaffet oss ver vår maskin fra "donneringen" fra skolen. Synes kabinettet som jeg fikk ble litt i det minste laget så er derfor har jeg funet ut at jeg skal modde mitt Chieftec dragoon kabinett. Ettersom jeg ikke føler at mitt andre projekt Catrine, ligger så bra ann og har litt for mange "små feil" har jeg bestemt meg for å forvandle et kabinett av den såkalte eldre typen til et solid og bra vannkjølt case.

Blir trolig en ganske heavy modd av caset, grunnet at jeg skrudde det TOTALT fra hverandre for å få tak i hk plata som jeg kunne bruke til Catrine som det nå trolig ikke blir noe av. Kommer til å legge ut bilder i morra, siden det nå begynner å bli kveldetid og selv ikke tannpirkerer/fyrstikker klarer å holde øynene oppe.



Er innteresert i diverse deler som folk kan sponce meg med, og akkurat som EasyShare sier: Ta kontakt selv om du vil ha penger for det!







Specs:

CPU: Q9550 @3,5ghz

HK: Biostar Tpower I45 (p45)

GPU: XFX GTX280 1GB

HDD: 2x500gb Barracuda 32mb disker (skal trolig snart kjøpe inn en ekstra på 750gb)

RAM: OCZ 8500 reaper 4x1gb

Chieftec 850W W/cable management

Cooling:Swiftec apogee GT, MCP655 pumpe, Mist extreme 240 og 120mm radiator, Swiftec MCW30 NB kjøler og Danger den vanntank



SPESIELL TAKK TIL / sponsorer:



Salbu (bruker) for hjeplen med reservedel til kabinettet

THE METAL GOD som sendte meg slike feste greier til cd dreva. (fynker som bare det! )

EasyShare som sendte meg link med det salget av vannkjølingsdelene.





STAY IN THOUCH!!!!!

Endret 29. mars 2009 av Heigren

[Suppekatten]

Da var kommentartråden oppe og gikk.

Legg fra deg en melding

[Suppekatten]

PLEASE READ!!!!



Jeg klarer ikke å finne igjen dekselet som man kan opne og lukke. Rettere sagt cd spiller dekselet. Håper i dette tilfellet om noen har et chieftec big tower som ikke er i bruk eller er delvis ødelagt som kunne blitt donert eller om noen har de delene jeg trenger. Tar i mot alt med et stort smil, og navnet til den gavmilde personen vil komme i workloggen. Jeg kan ta meg av eventuelle frakt kostnadder. Er forresten også villig til å betale en liten slant for CD drev dekselet/døra

Jeg har tatt med et lite bilde av hvilken del jeg mener (opperste segmentet), hentet fra google.



Takker for alle donneringer!!!!



Edit: Trenger ikke disse delene lenger, så denne posten kan forsåvidt slettes av moderator vis det skulle være ønskelig. Greit vis jeg får beholde den til å skrive deler jeg eventuelt trenger senere

Endret 13. mars 2009 av Heigren

[Suppekatten]

Bilde uppdate:

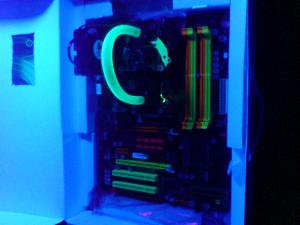

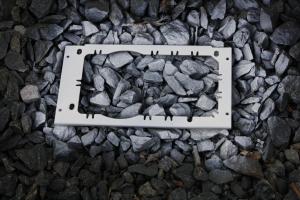

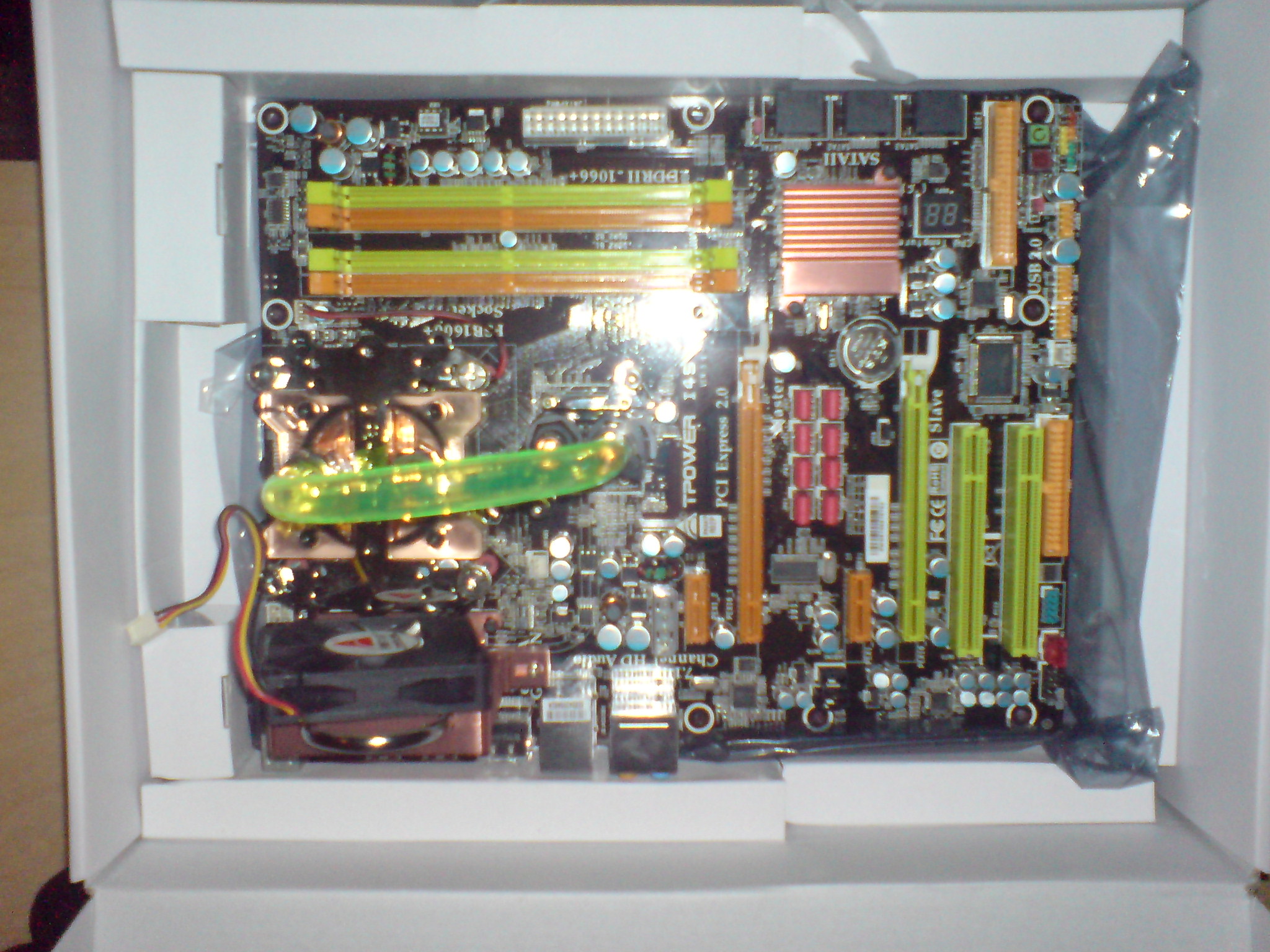

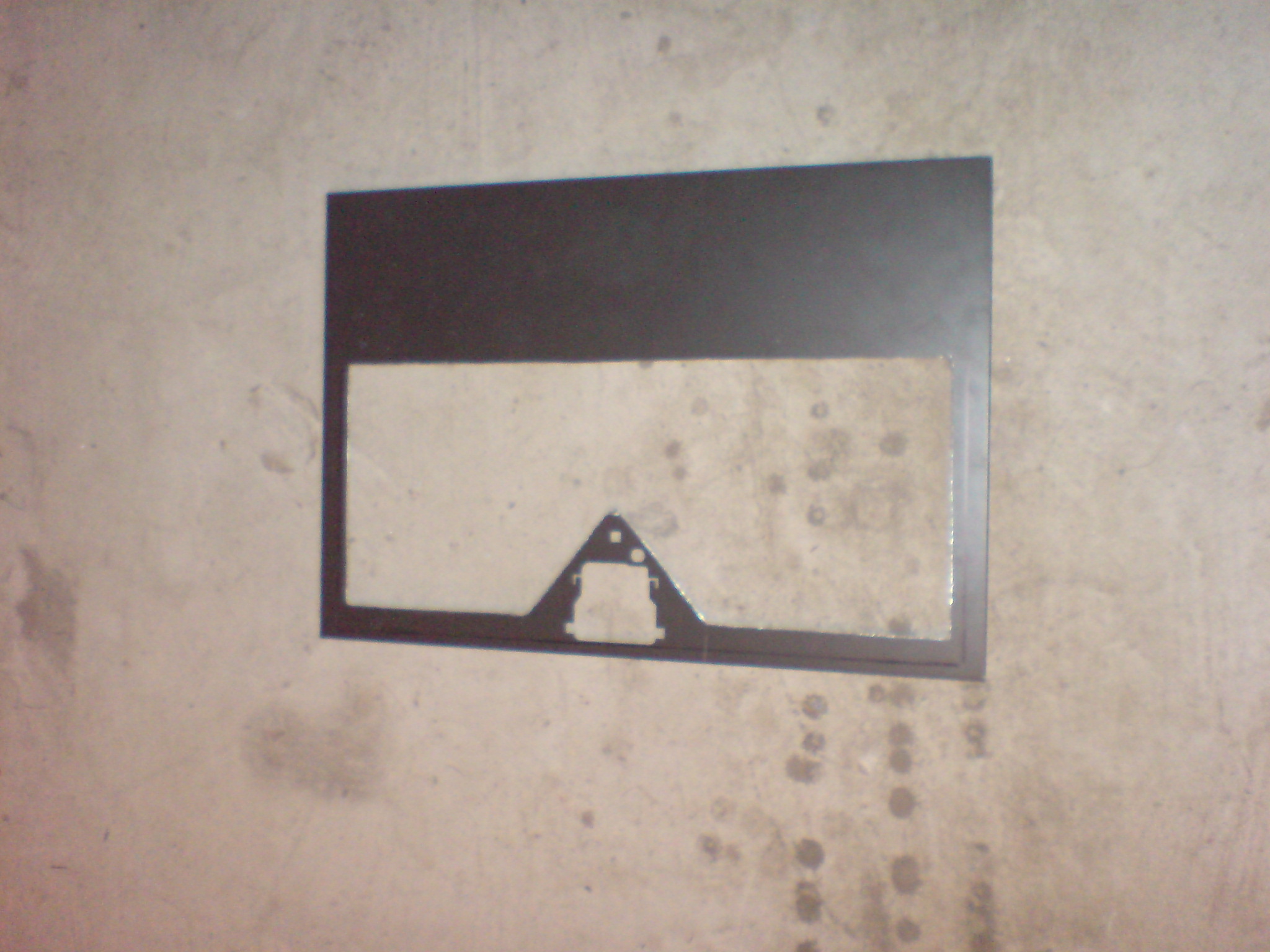

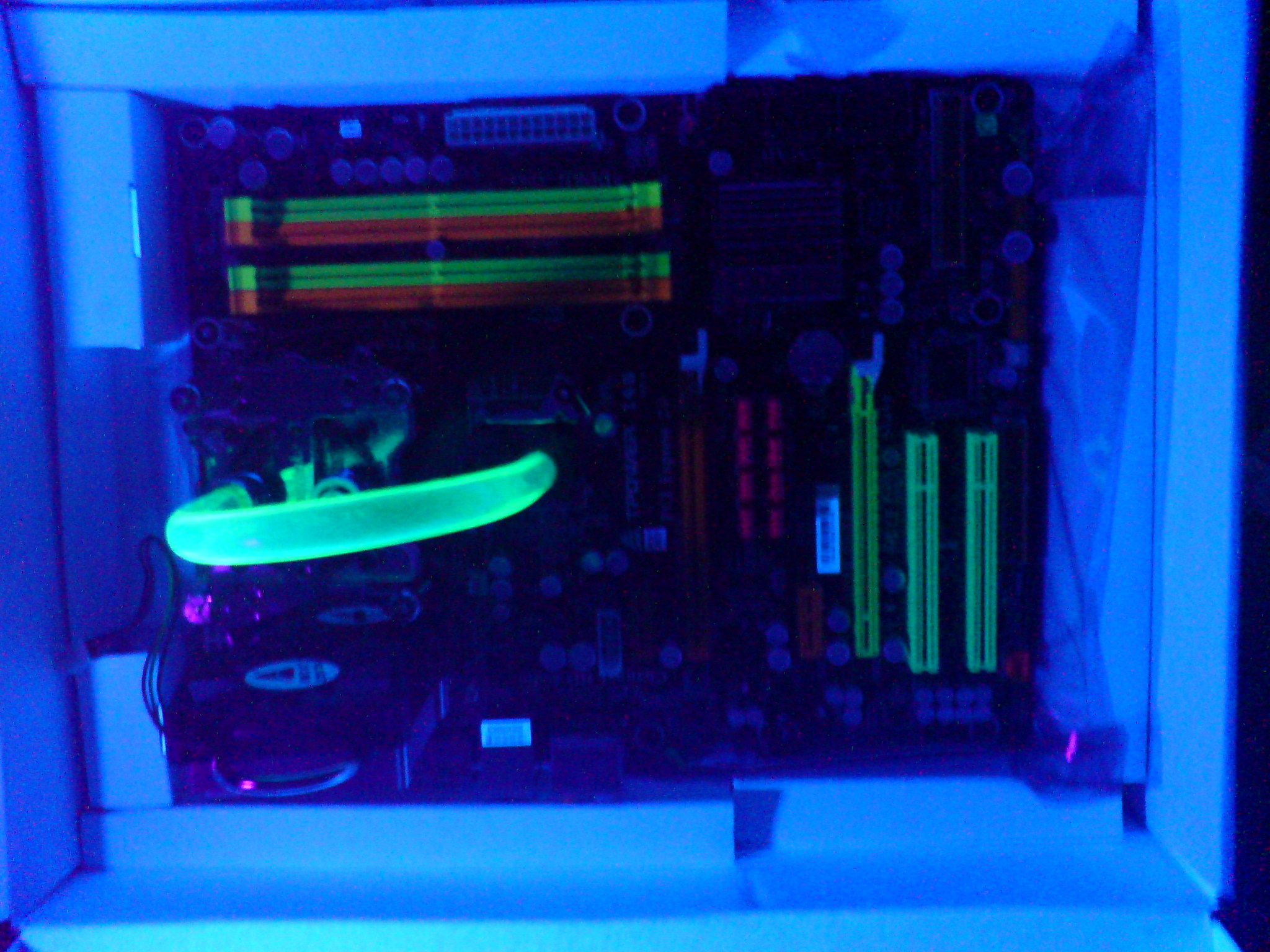

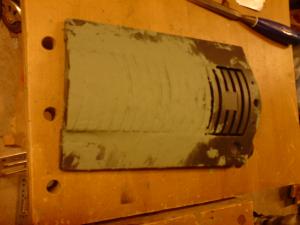

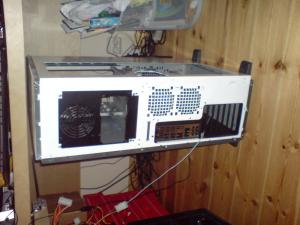

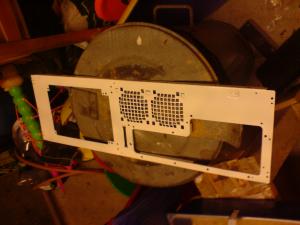

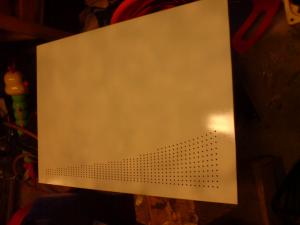

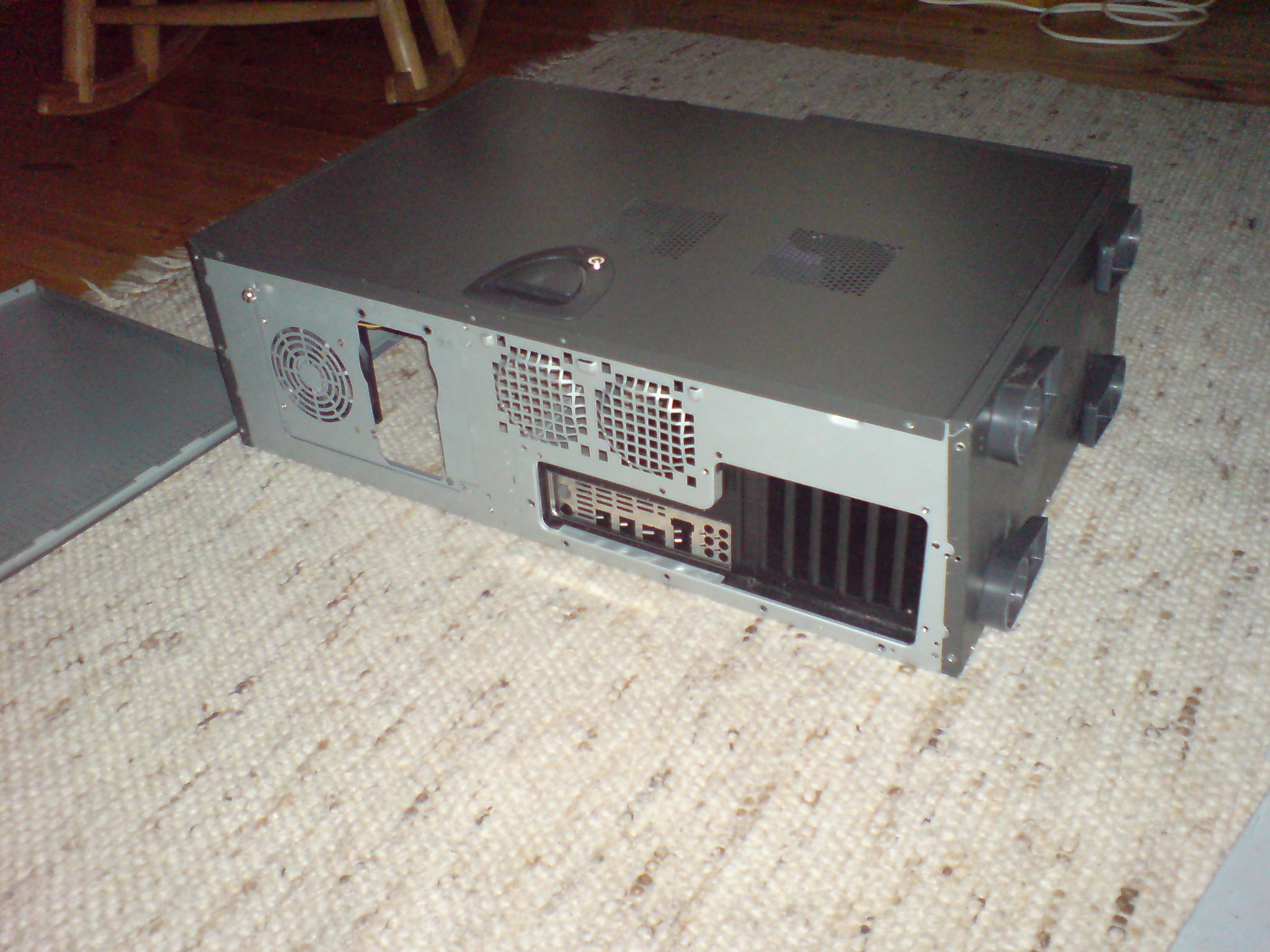

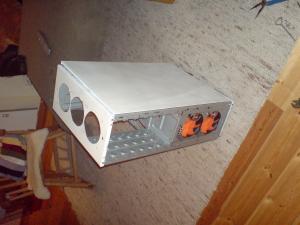

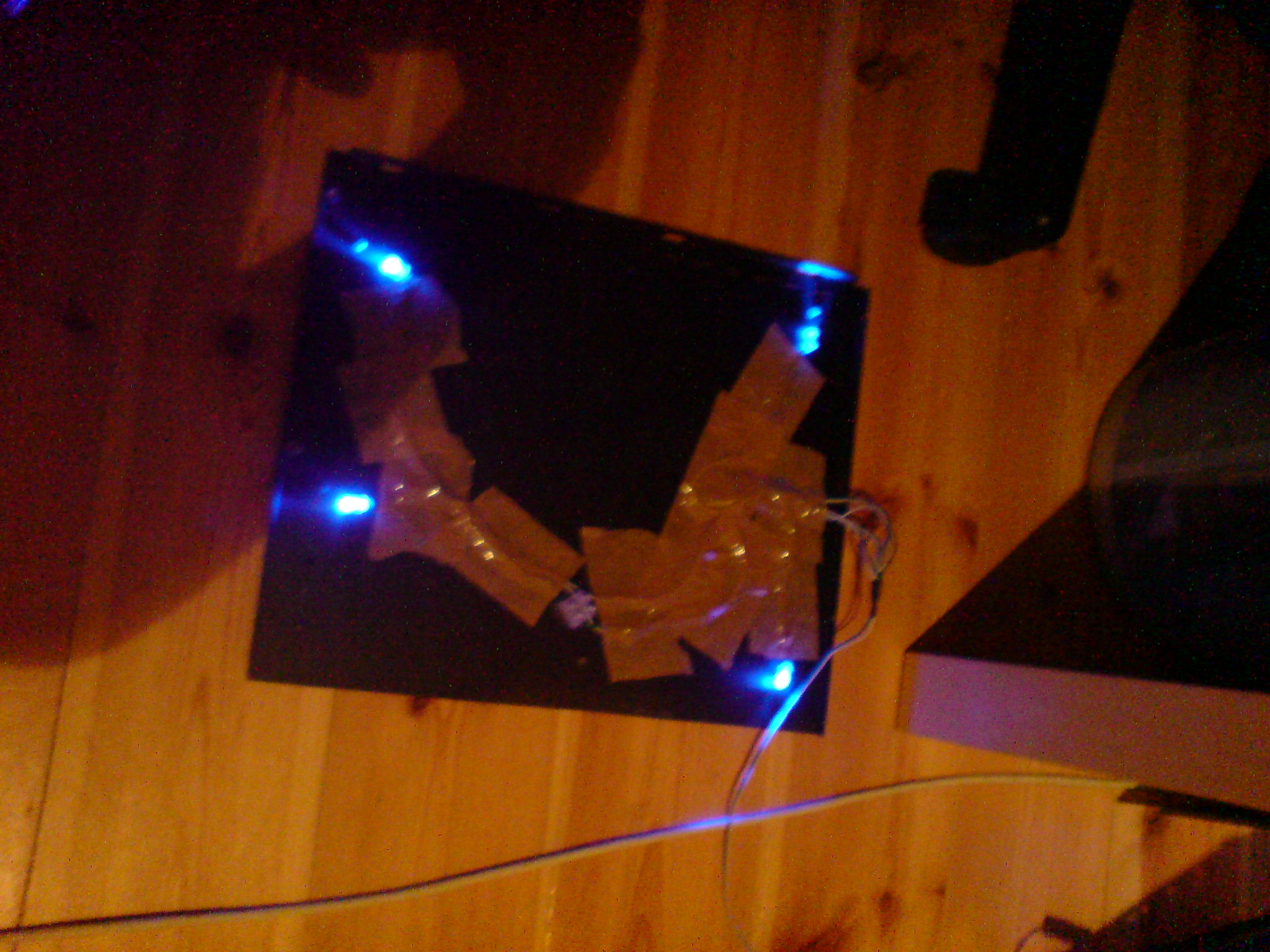

Legger til noen bilder av kabinettet, og den lille hovedkort plate modden min :!:

Synes den ble stilig jeg

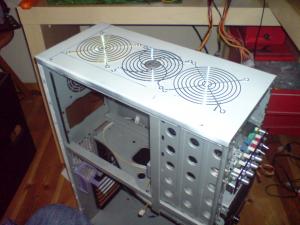

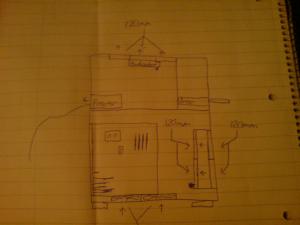

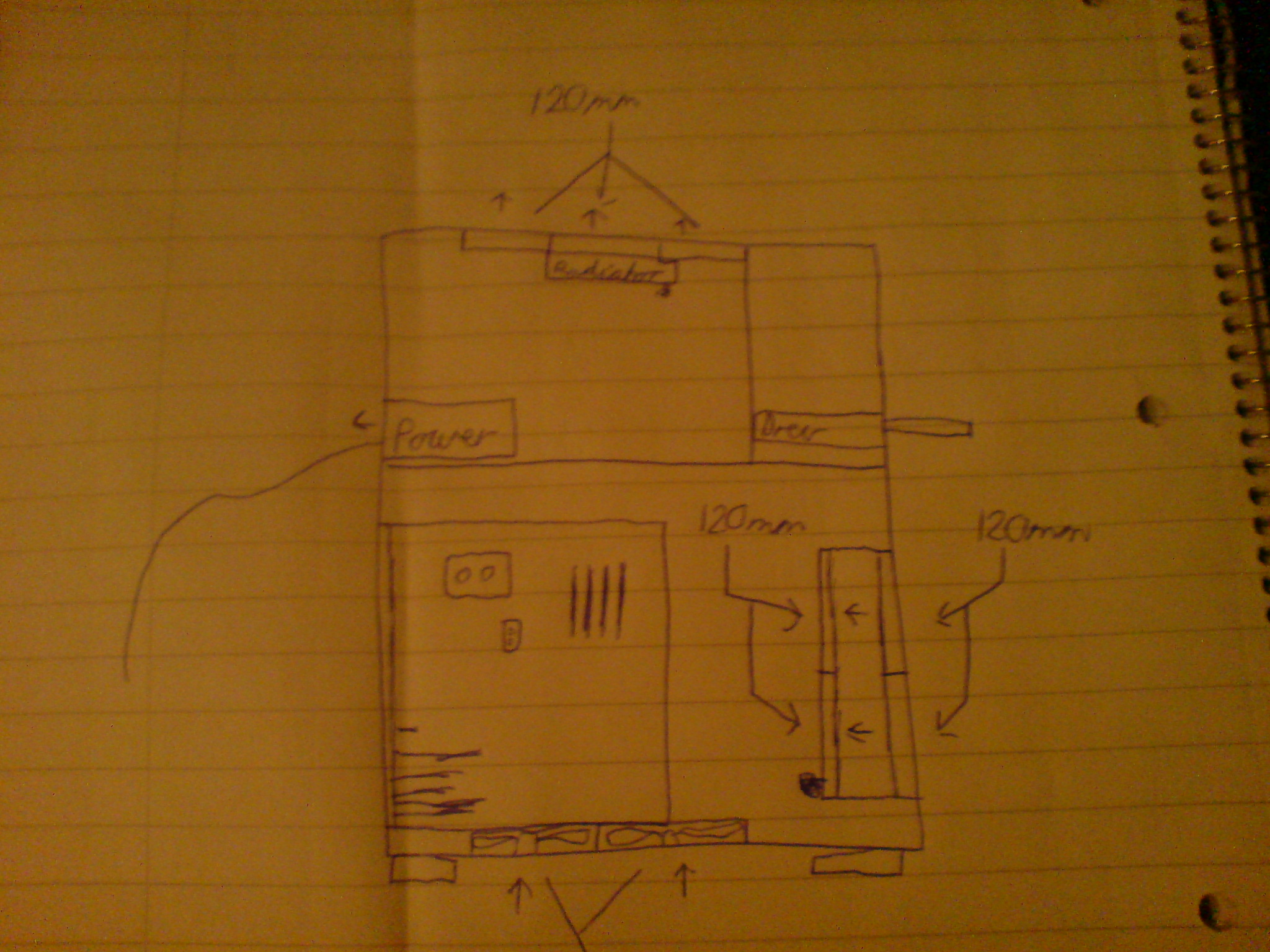

Har begynt å teine opp plaseringn av vifter å slik, og det kommer trolig litt senere noen bilder til som viser det lille jeg har lakket til nå, i tilleg til den fantastiske planleggings teikningen Det nederste bildet viser også hvordan det blir med vifter og plexi i sidedøren. Andre ting som vises er: Rotet nå som jeg jobber og ikke minst vannkjølingen som står klar til å monteres



Har forresten også bestemt meg for fargevalg, og det ble hvit, med blå lys inni/detaljer og enklete andre sortfargede detaljer.

Endret 27. desember 2008 av Heigren

[Suppekatten]

Mini uppdate:

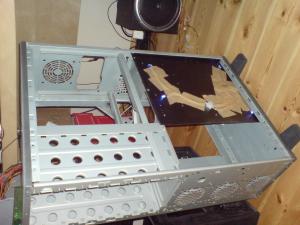

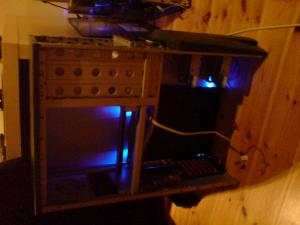

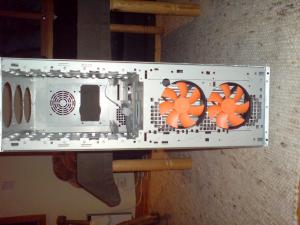

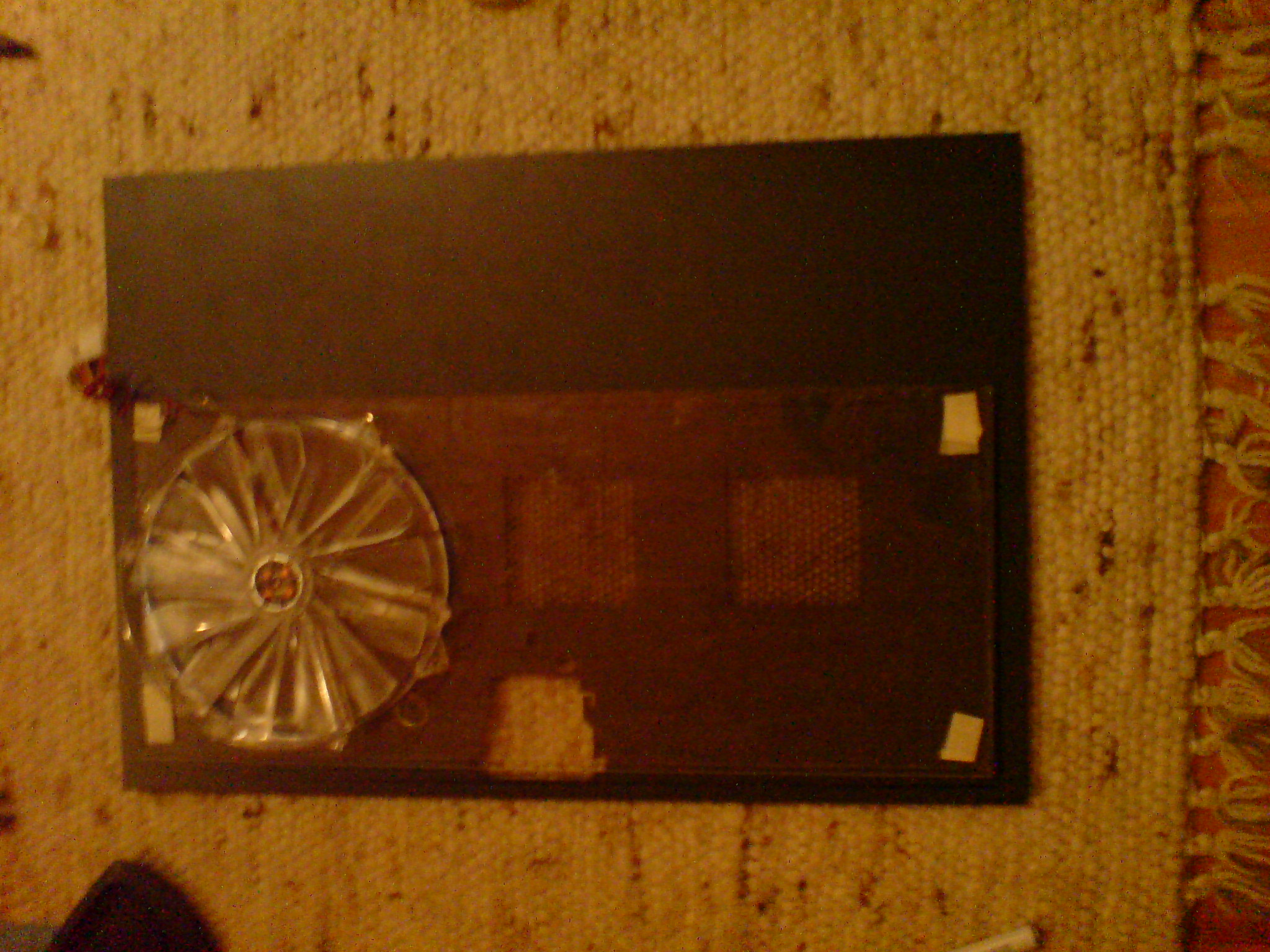

Har nå fått kuttet ut sidedøren, og kommer trolig til å kutte ut de forrskjellige viftehullene i morgen. Har fått spraylakkert sidedøren, og hele bakplaten. Trenger fortsatt frontdekselet, og hadde vert fint om noen meldte seg. Har ganske mye rart her i huset, så kunne nok fått til en eventuell byttehandel.



Fikk kjøpt et XFX GTX 280 kort for 2600kr, og motar dette trolig før helgen.



Her er bildene:

Gnistene i full sprut med vinkelkuttern

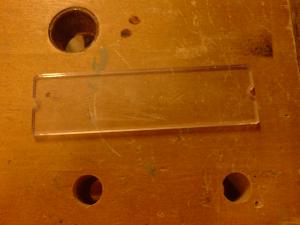

Denne saken skal det båres hull i og brukes til bryterpanel

Endret 16. mars 2009 av Heigren

[Suppekatten]

BILDESPESIAL



GODT NYTTÅR

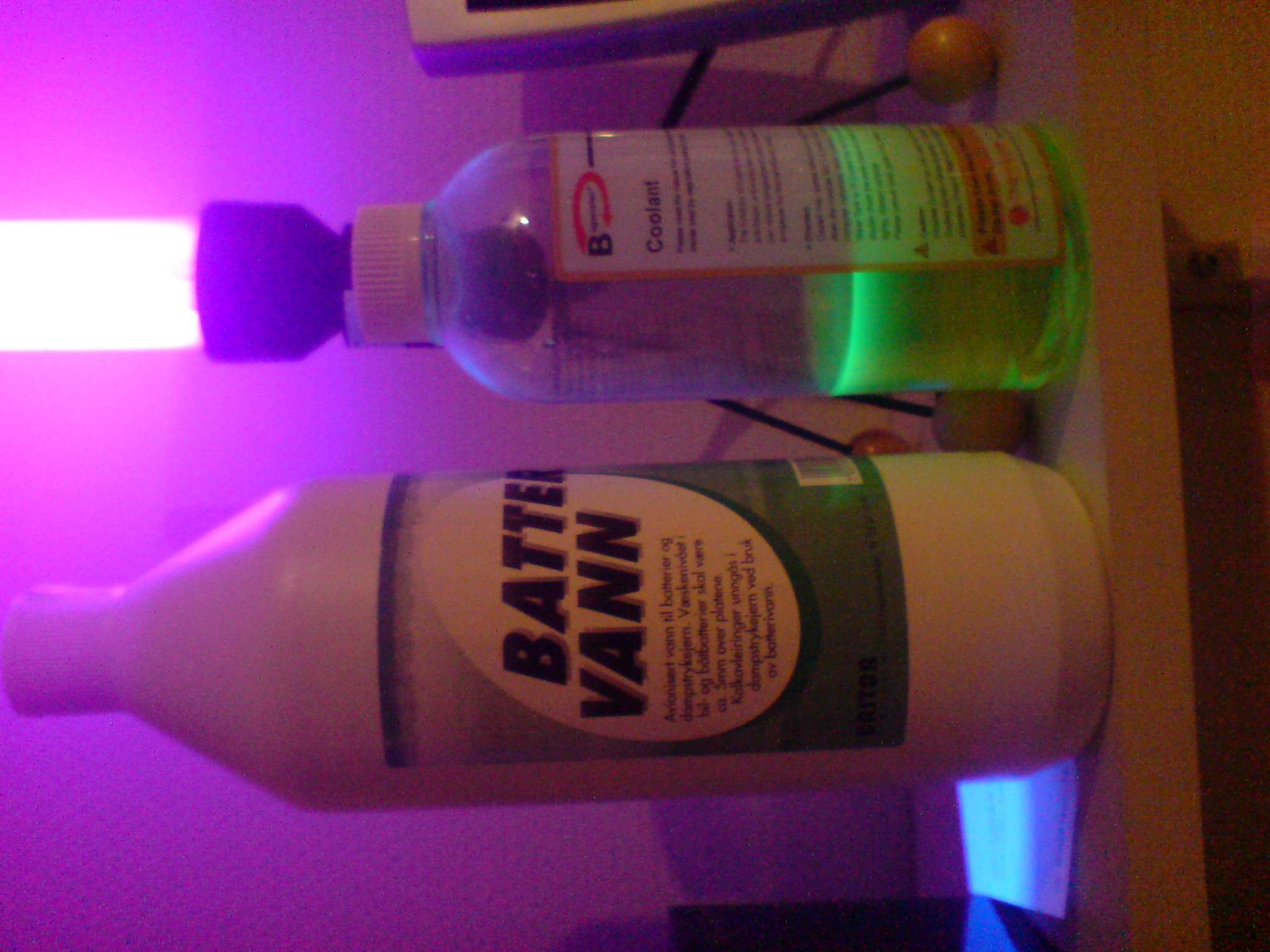

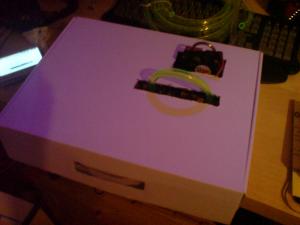

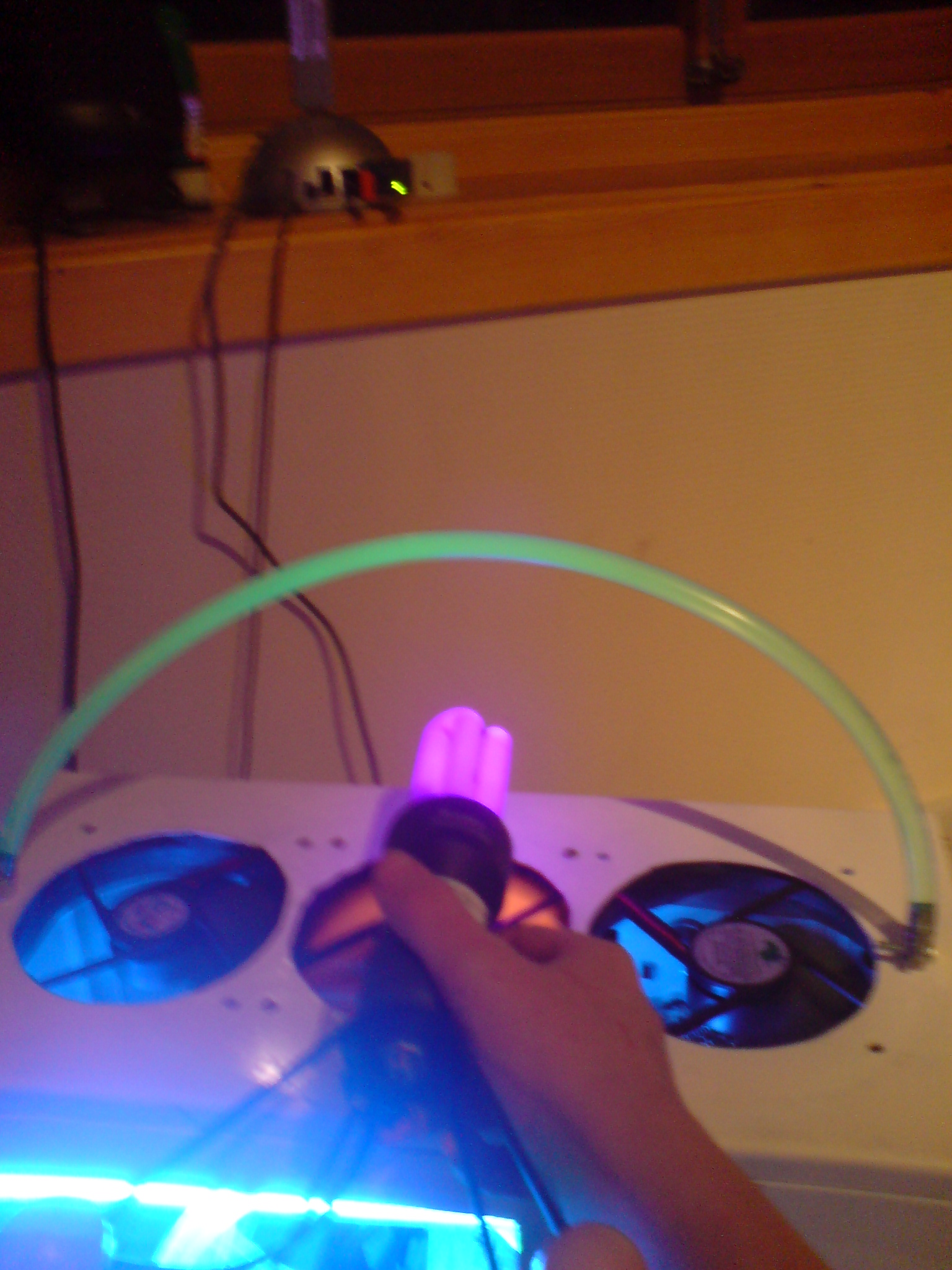

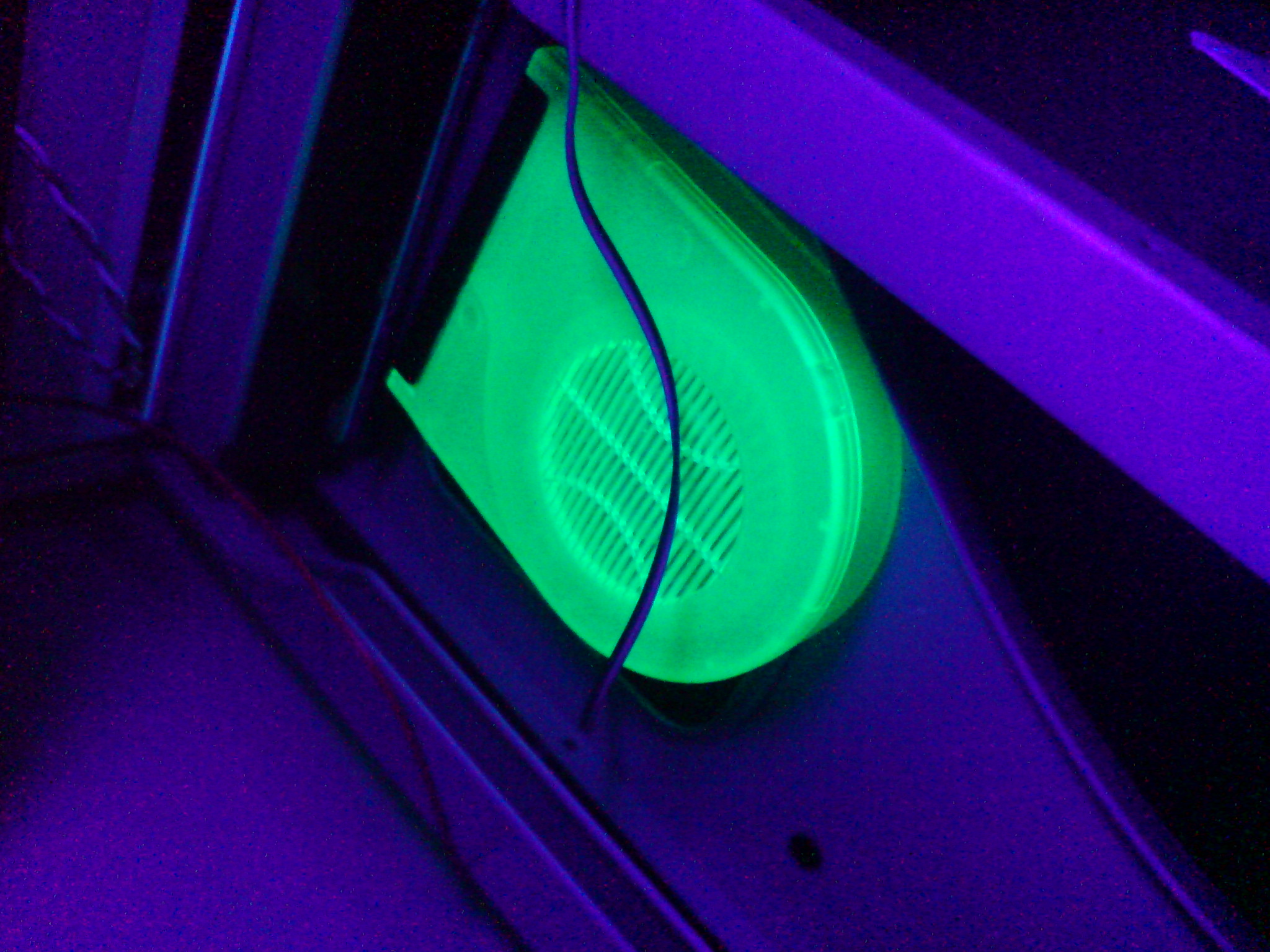

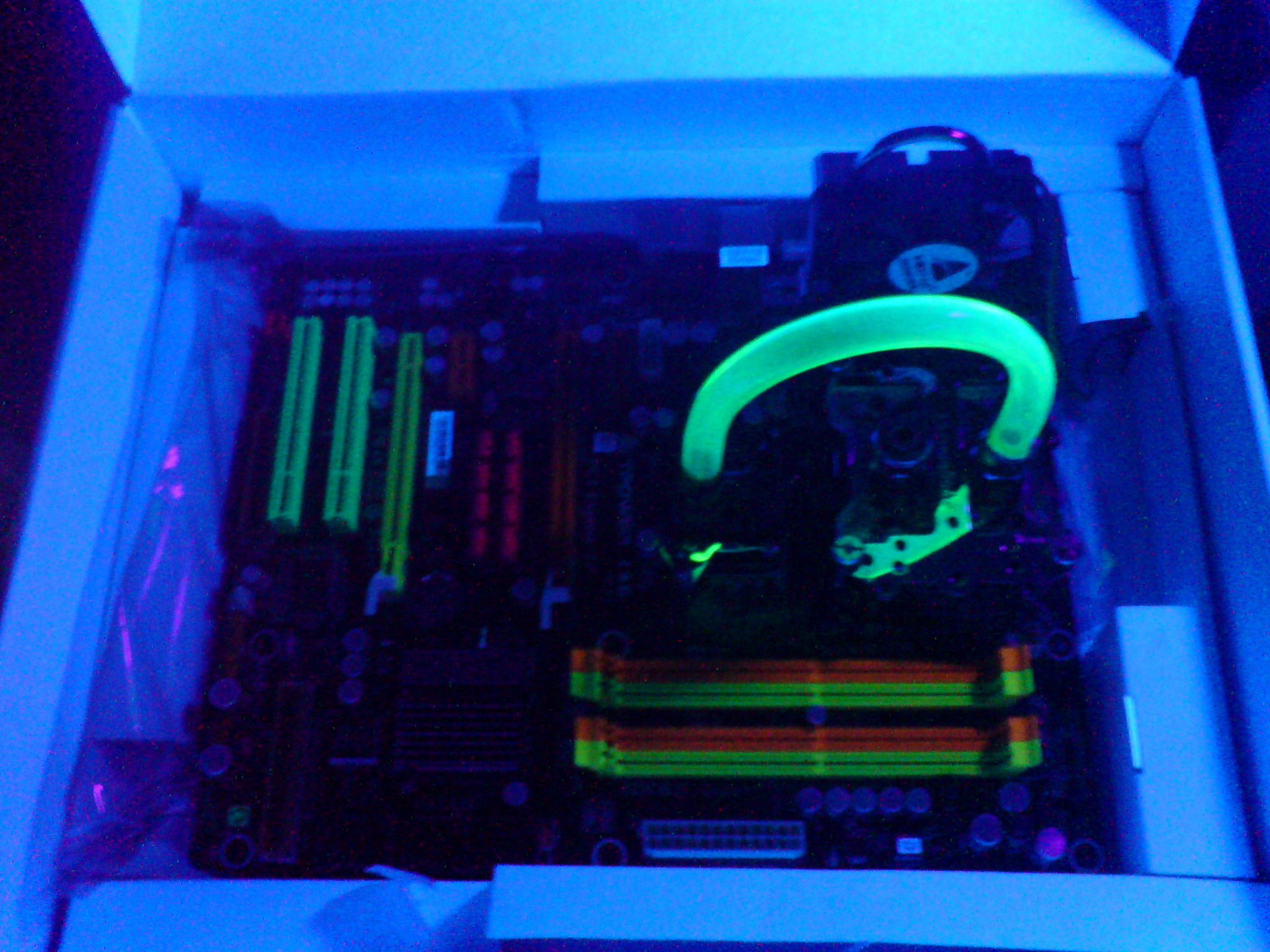

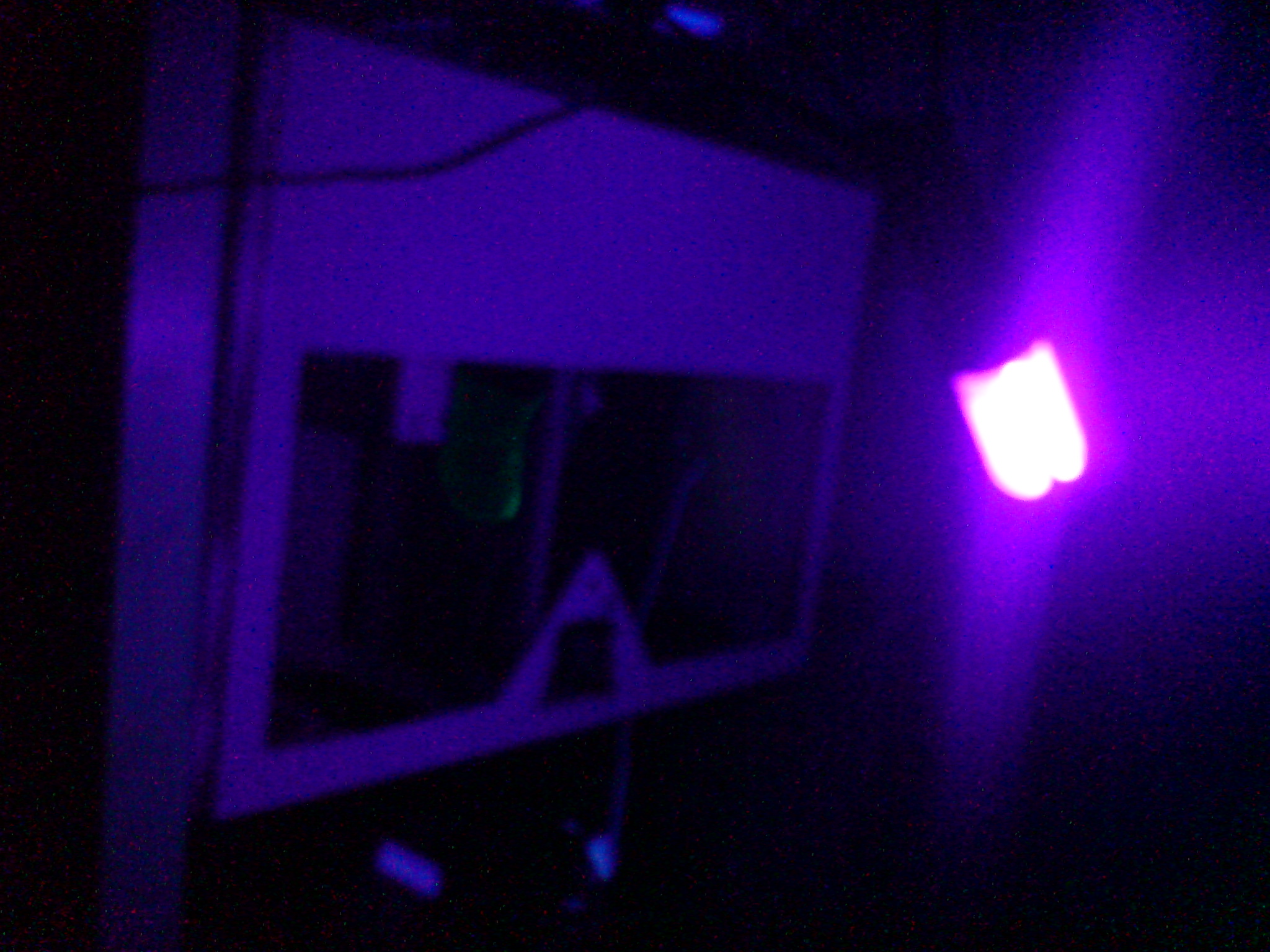

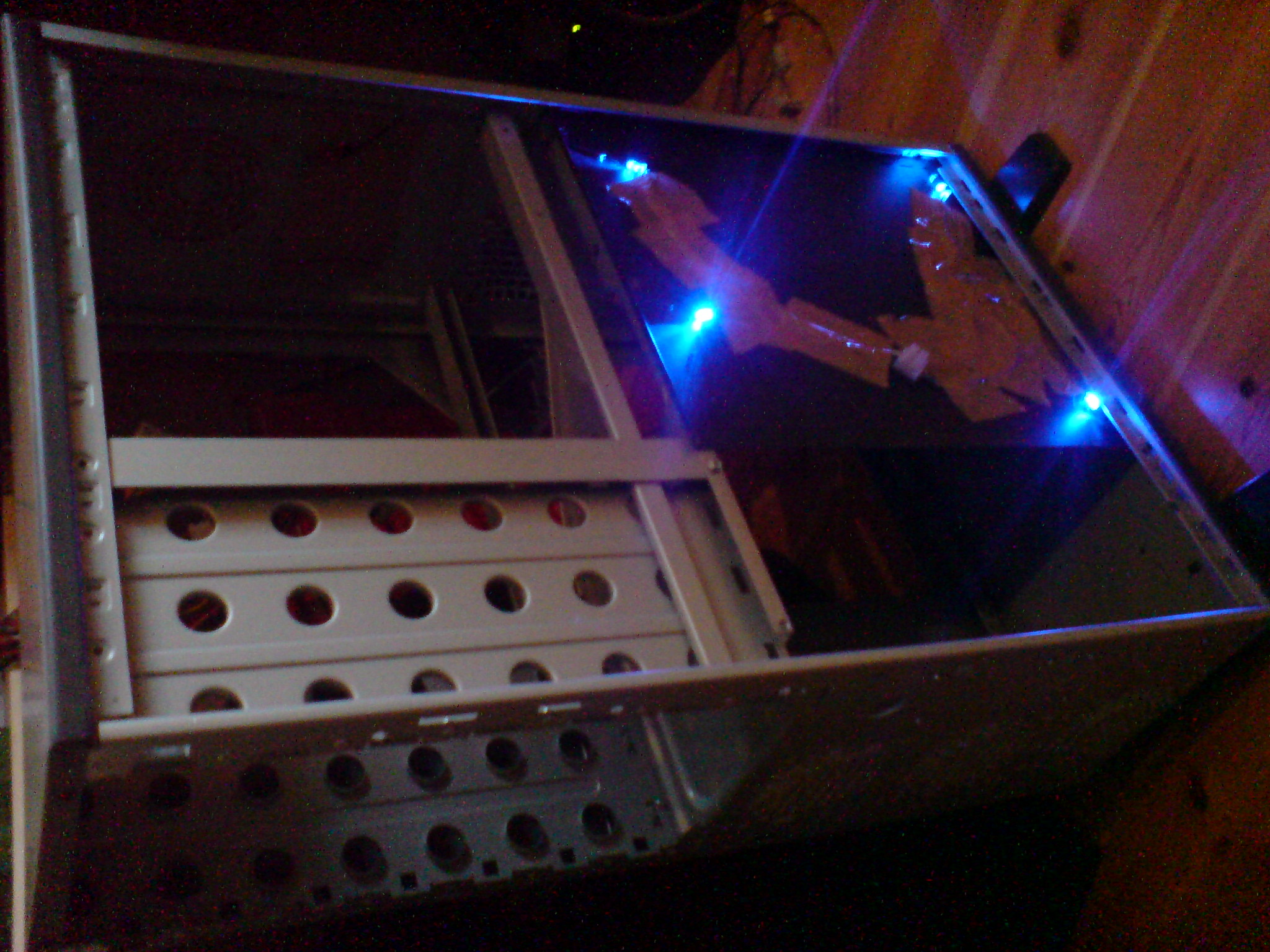

Lar denne uppdaten, snakke for seg selv med bildene... Eneste jeg kan si, er at chippen jeg har tatt bilder av, er en slags viftekontrollgreie, som jeg skal se om jeg ikke får til. Ellers lekte jeg meg litt rundt med UV lyset og kjekket diverse effekter. Monterte også slang mellom CPU og NB. Måtte forresten kutte hull i HK esken for å kunne lukke den, etter monteringa av vannblokkene var i gang Har også fått montert festebrakettene jeg fik kav The metal god. Takker atter en gang!



Enjoy!



Fra nå av kommer jeg til å gå over til heller å bruke Speilrefleks kamera, grunnet kvaliteten sin del, og for all del, ikke glem å skriv i kommentartråden som jeg har linket til tidligere og i signaturen min

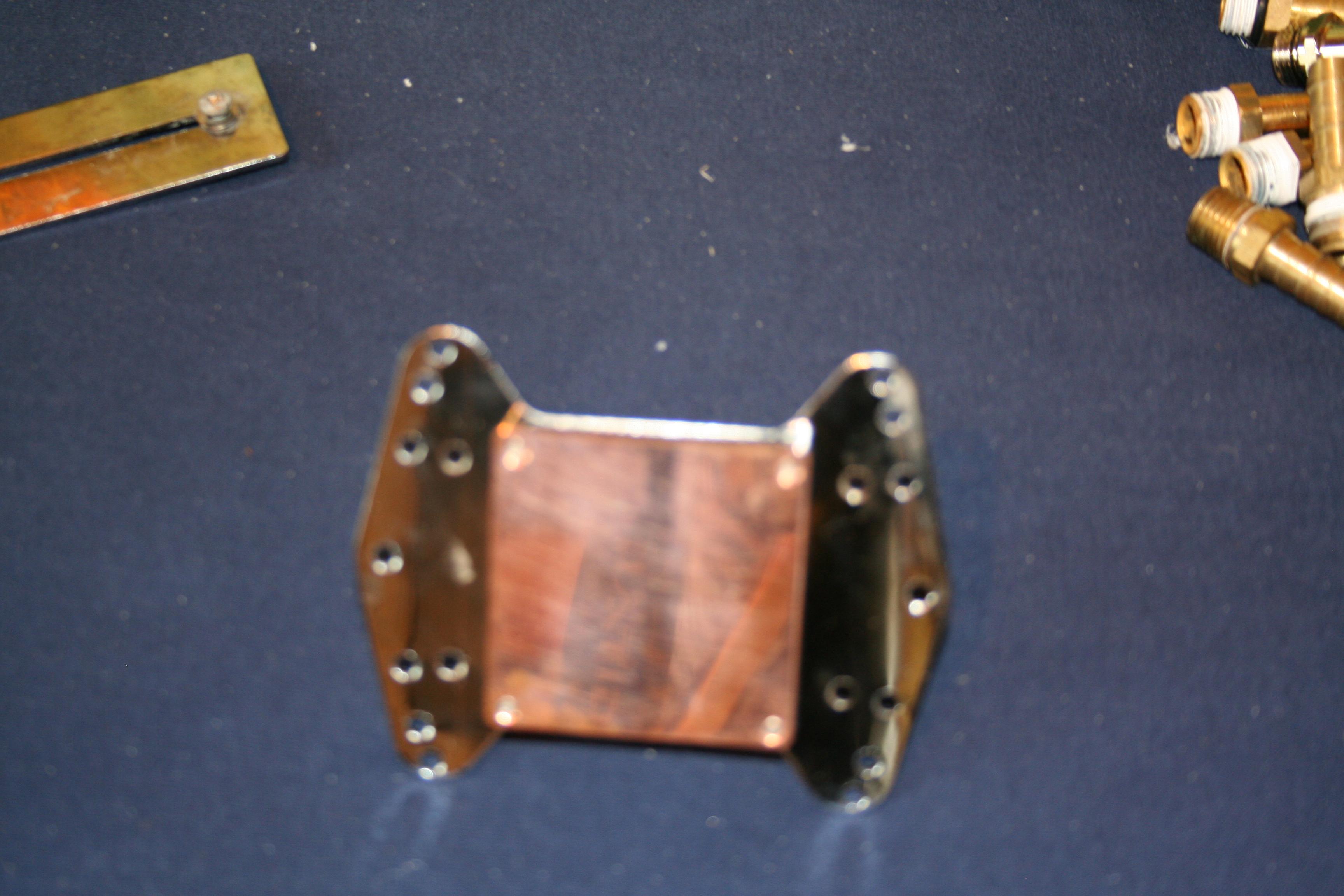

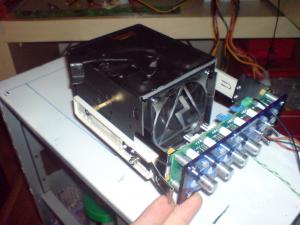

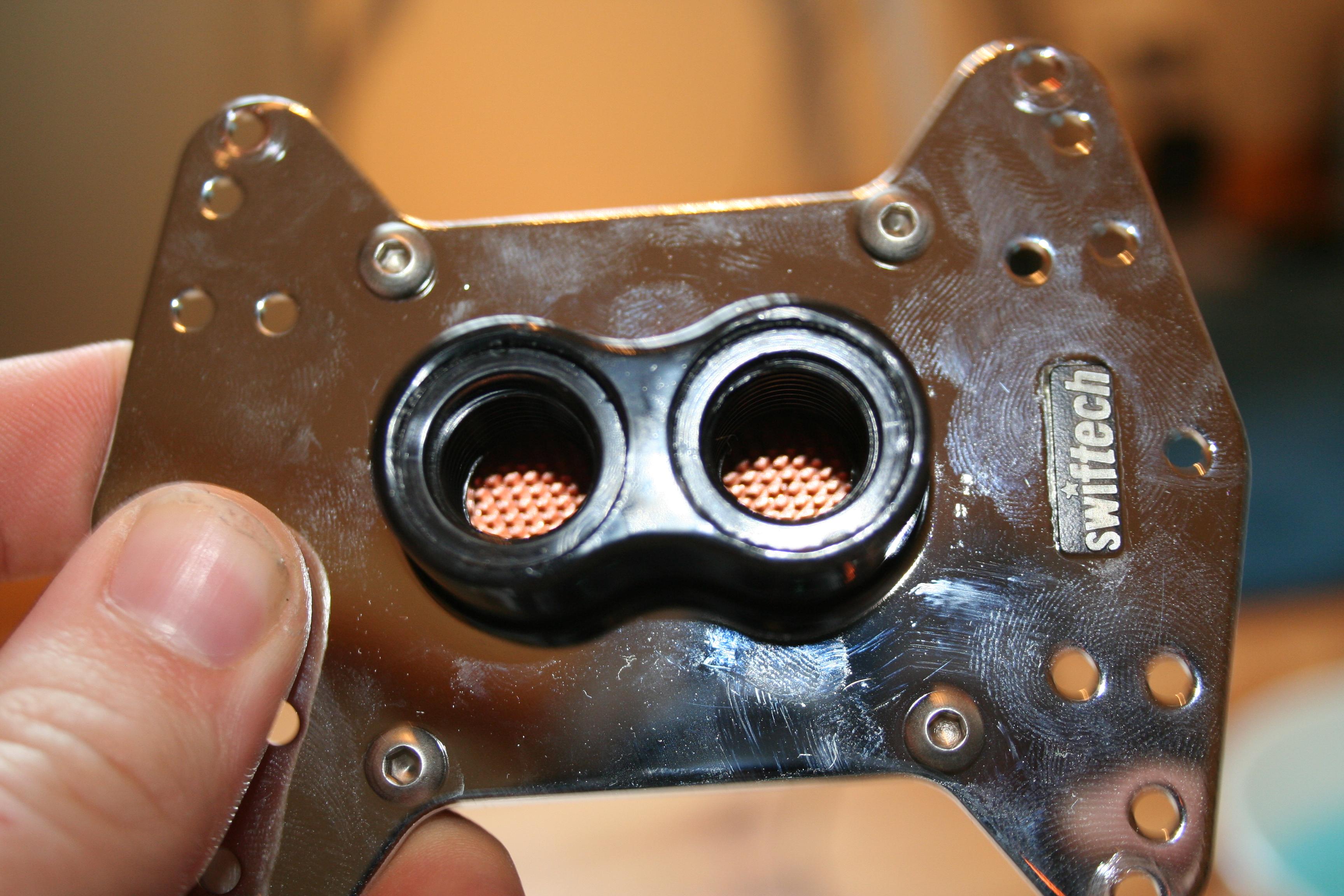

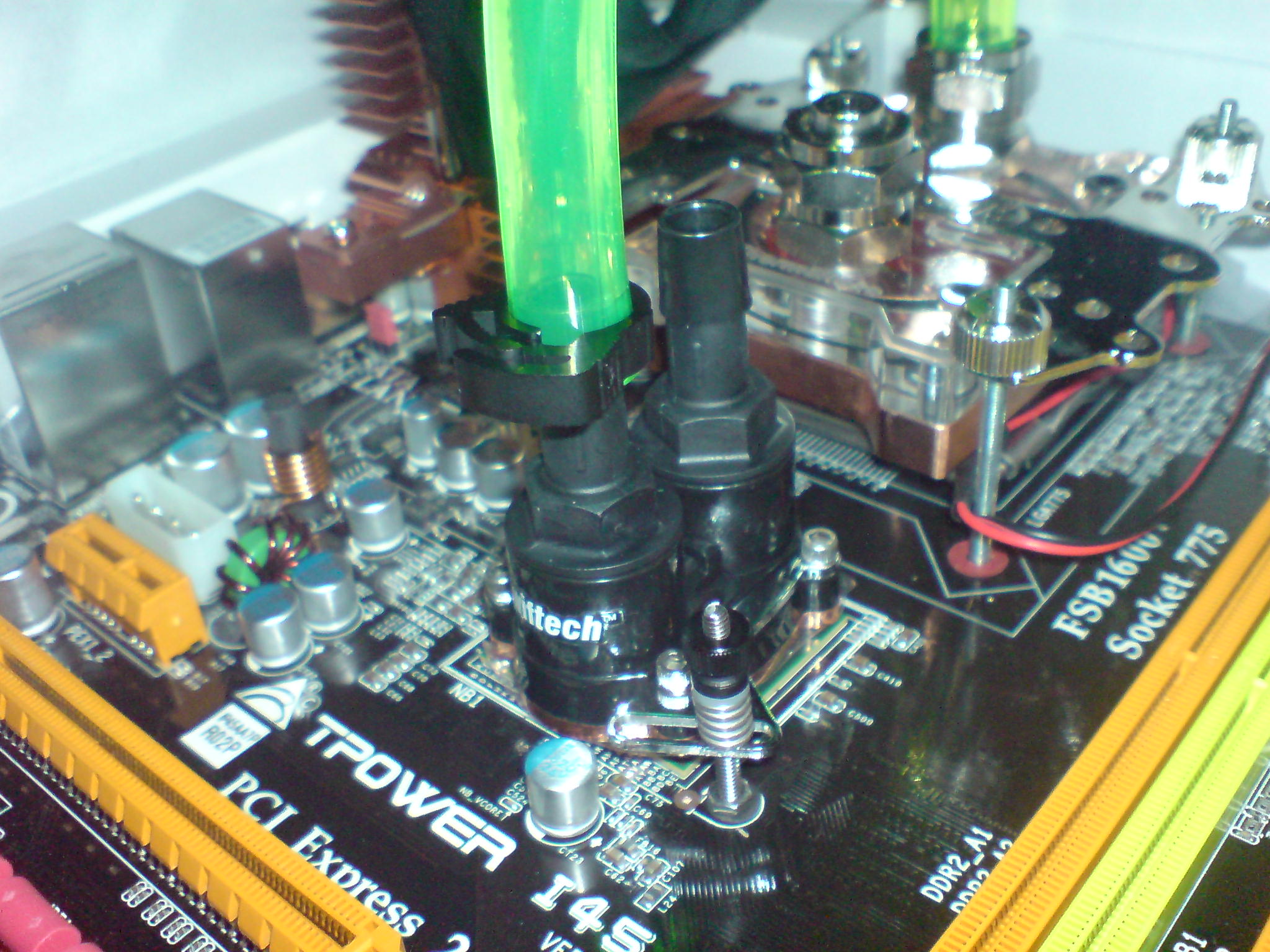

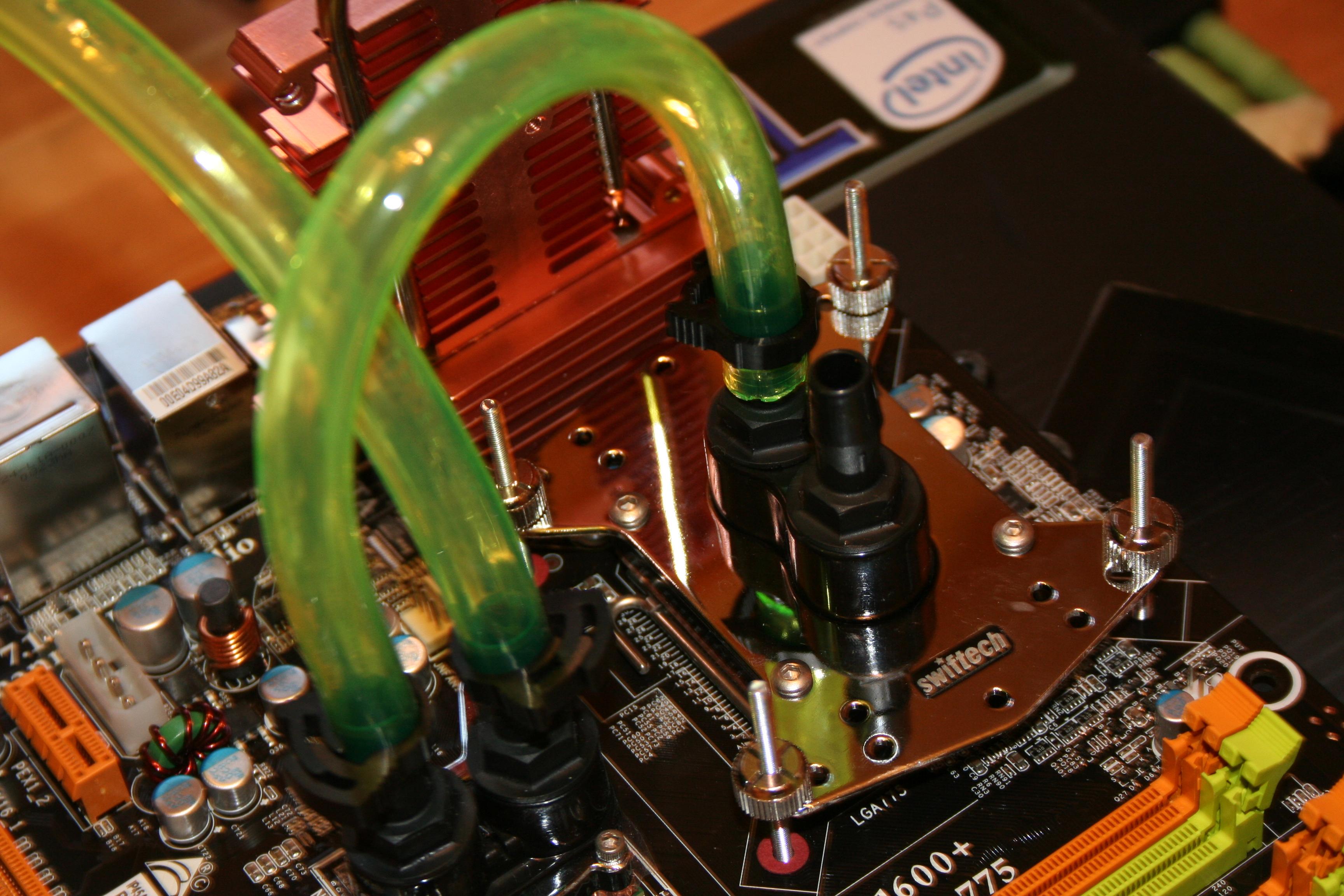

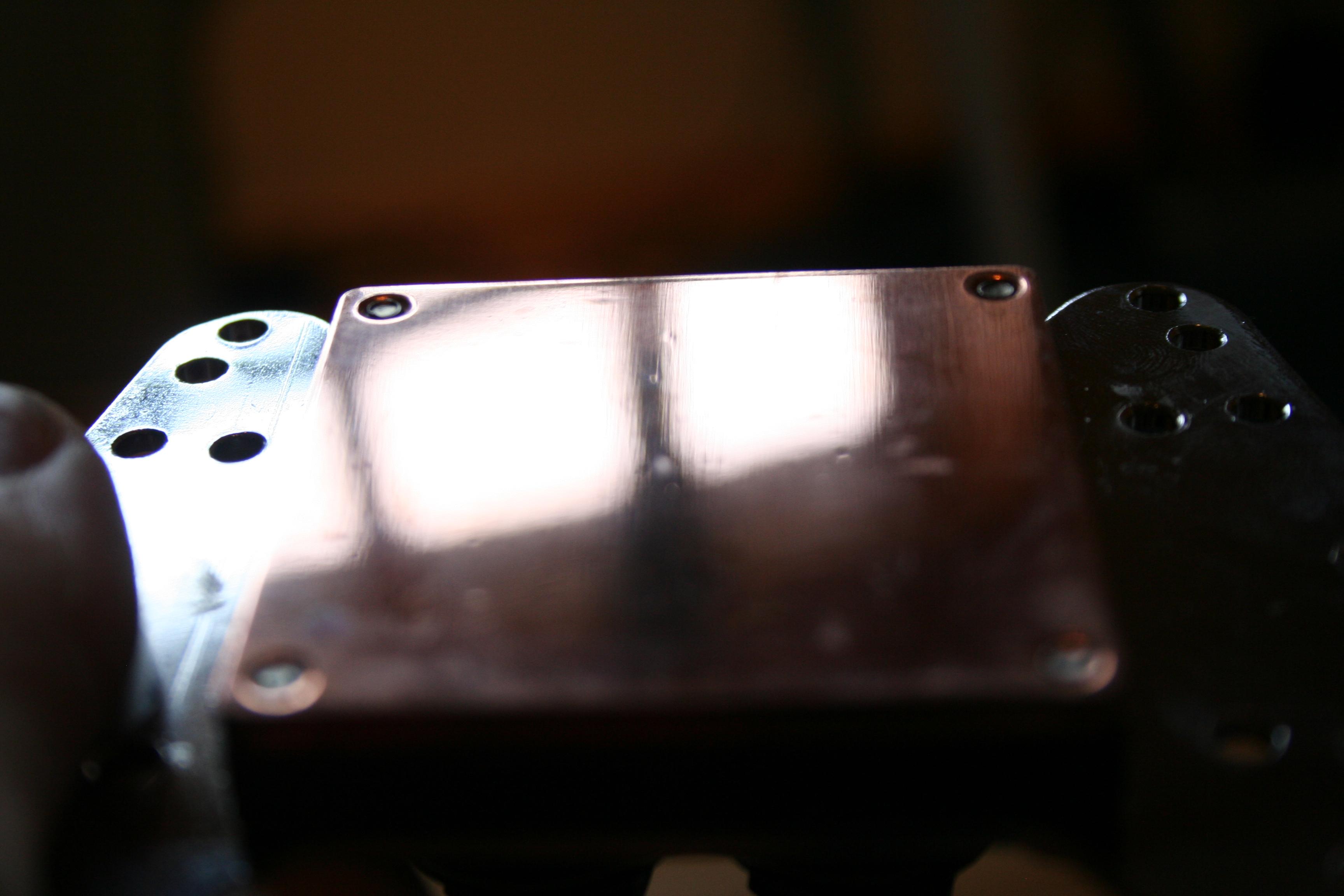

Swiftech vannblokka mi Kabinettet går akkuratt under benken min. Kommer til å høyne benken 1 cm for viftenes sin del

Endret 1. januar 2009 av Heigren

[Suppekatten]

Uppdate

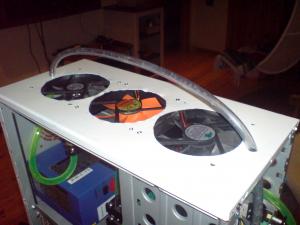

Skinnet bedrar: ser ut som en trippelkjøler :!:

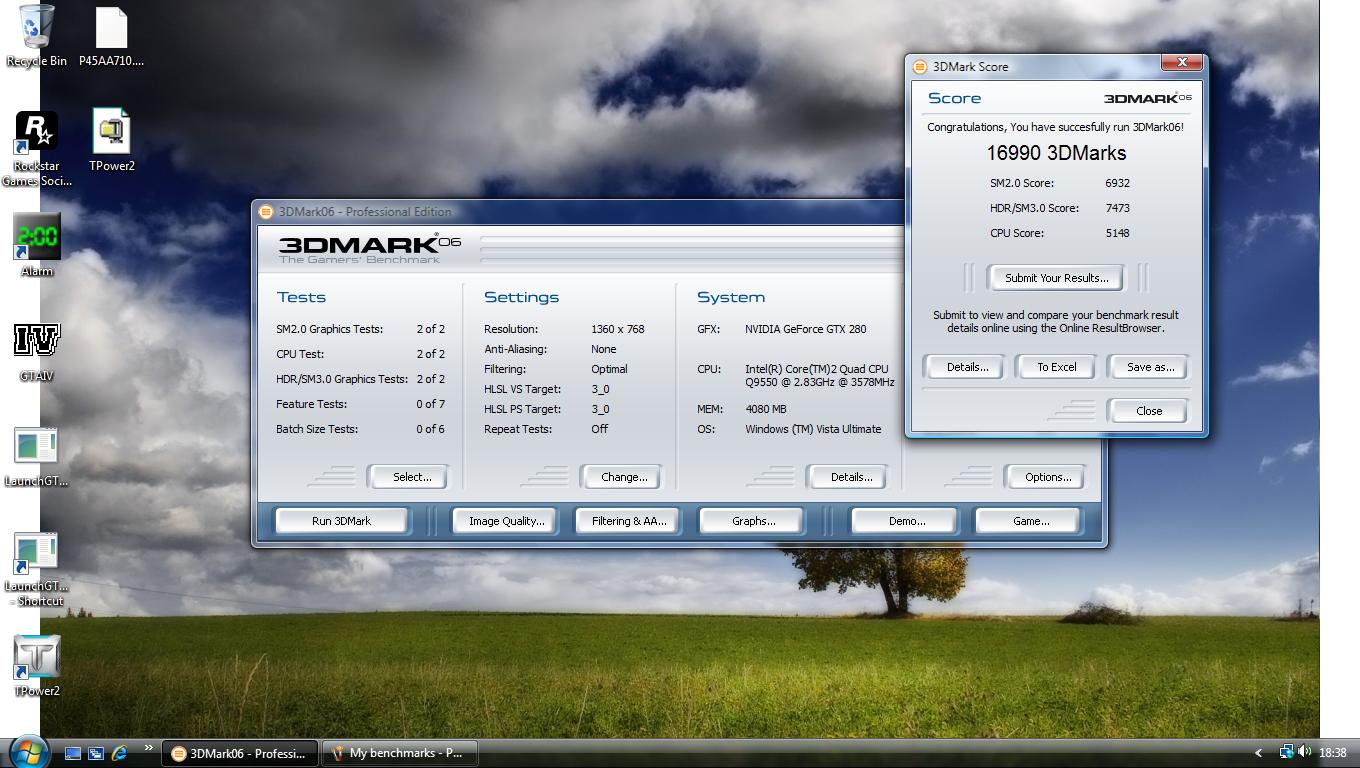

Da var maskinen montert og det er den jeg sitter på nå. Har kjørt en benchmark test og fik 16990 poeng i 3D mark 06. Er ikke helt fonøyd, men vil prøve meg på 3d mak vantage for etter det jeg har hørt, så har den bedre støtte for Quad core (rett meg vis jeg tar feil).

Har i tilleg overklokket CPU en fra 2,8 til rett i underkant av 3,6

(420fsb x 8,5) Økte Vcoren +0,075%.



Finner desverre ikke temperaturen på NB, noe som gjør at jeg ikke får testet ytelsen på nb kjøleren. Når det kommer til South bridgen, så finner jeg ingenting her heller.

Noen tips?



Vannkjølingen fynker også utmerket, men i dag (3 dager etter monteringen) så har det begynt å komme noen litt merkelige lyder fra pumpen. Lurer på om det er noe luft som har satt seg fast, for propellen spinner like raskt vis man skal stole på everest.

Eventuelt om noen har en pumpe som ikke skal brukes lenger, så er jeg SINSJUGT takknemlig om den kunne blitt donert.

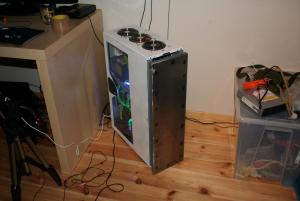

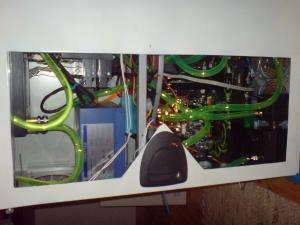

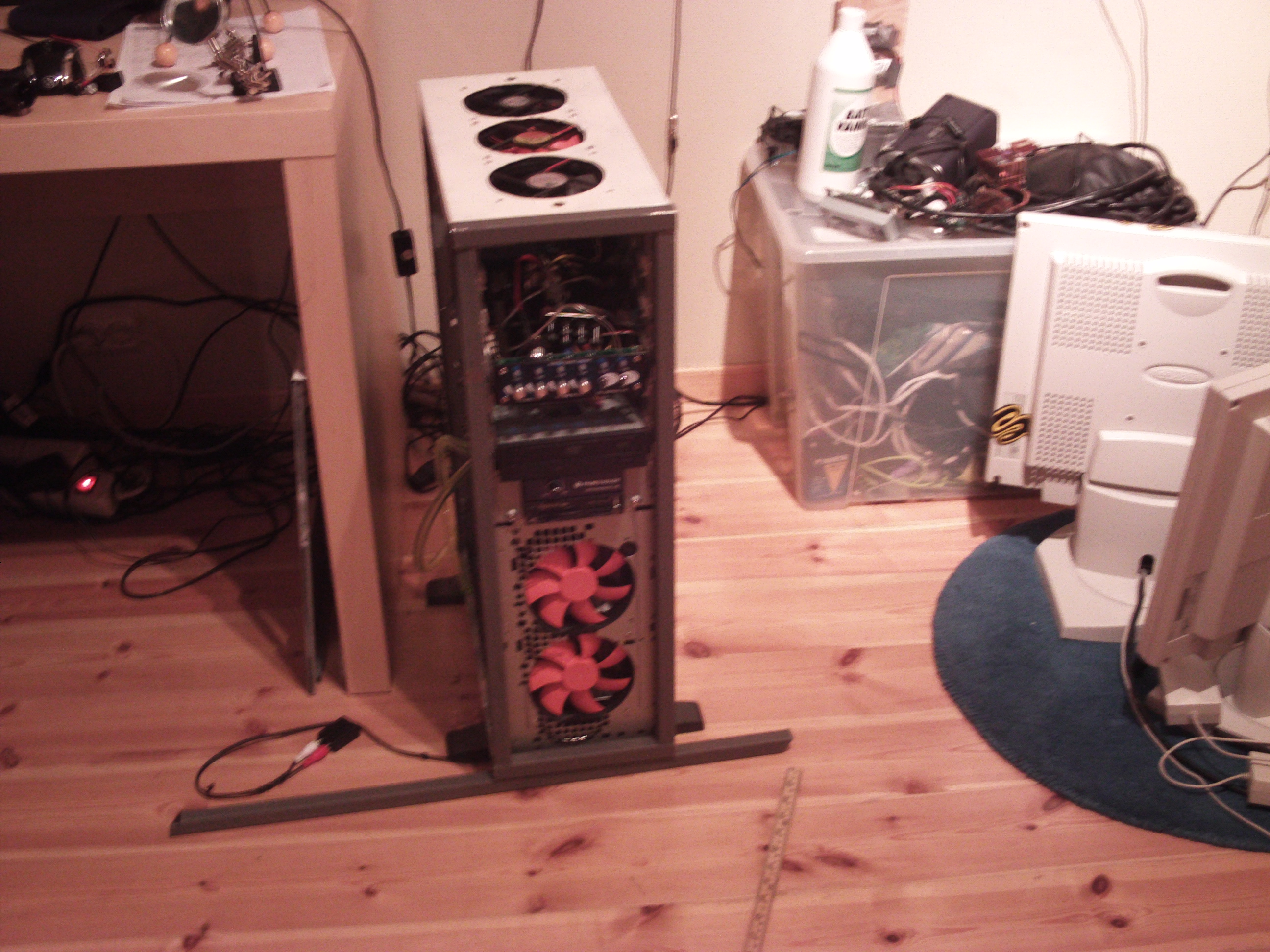

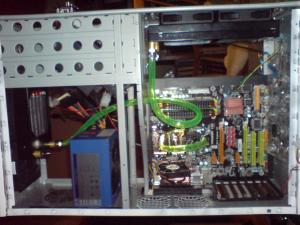

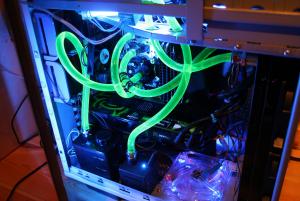

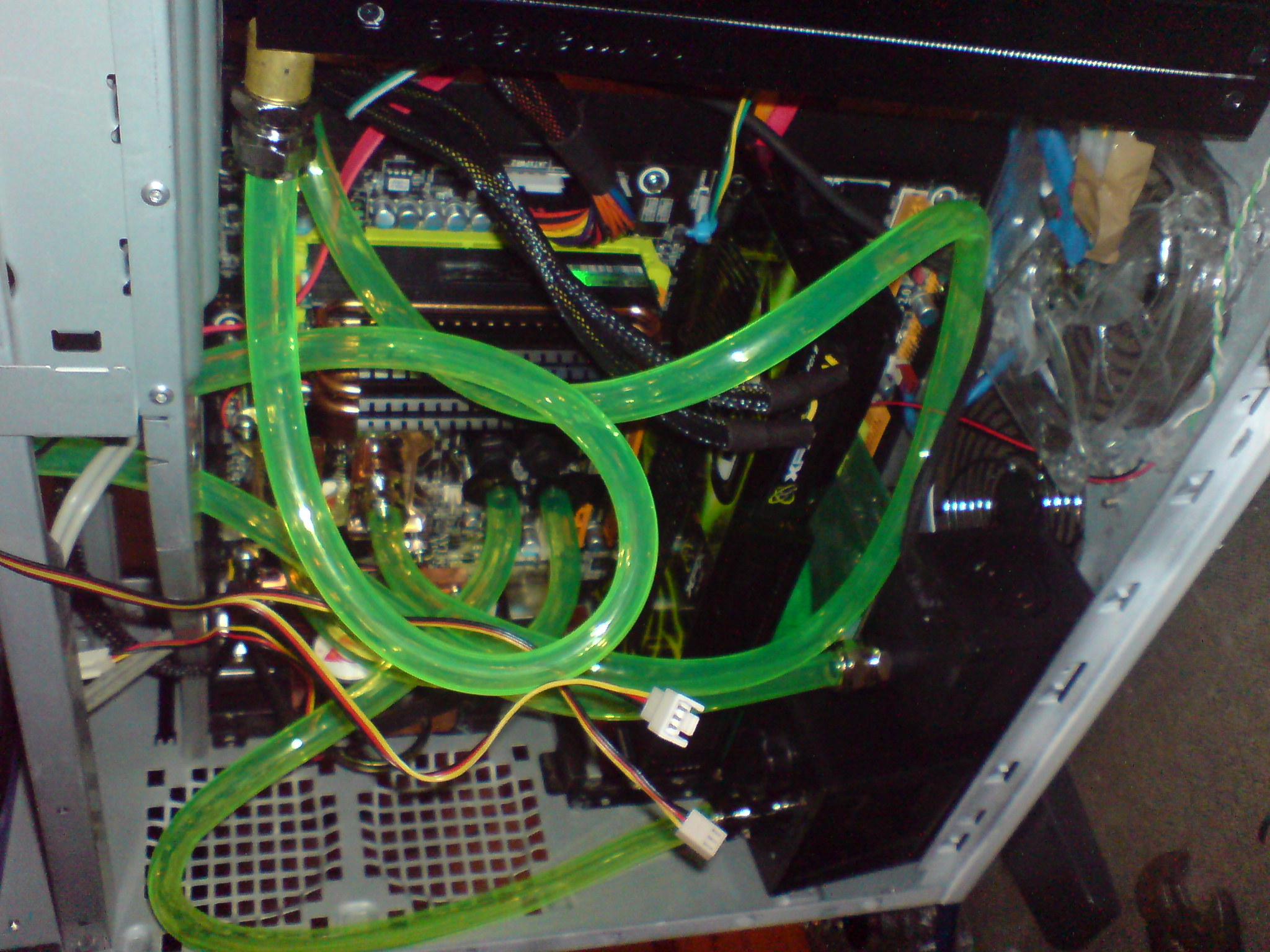

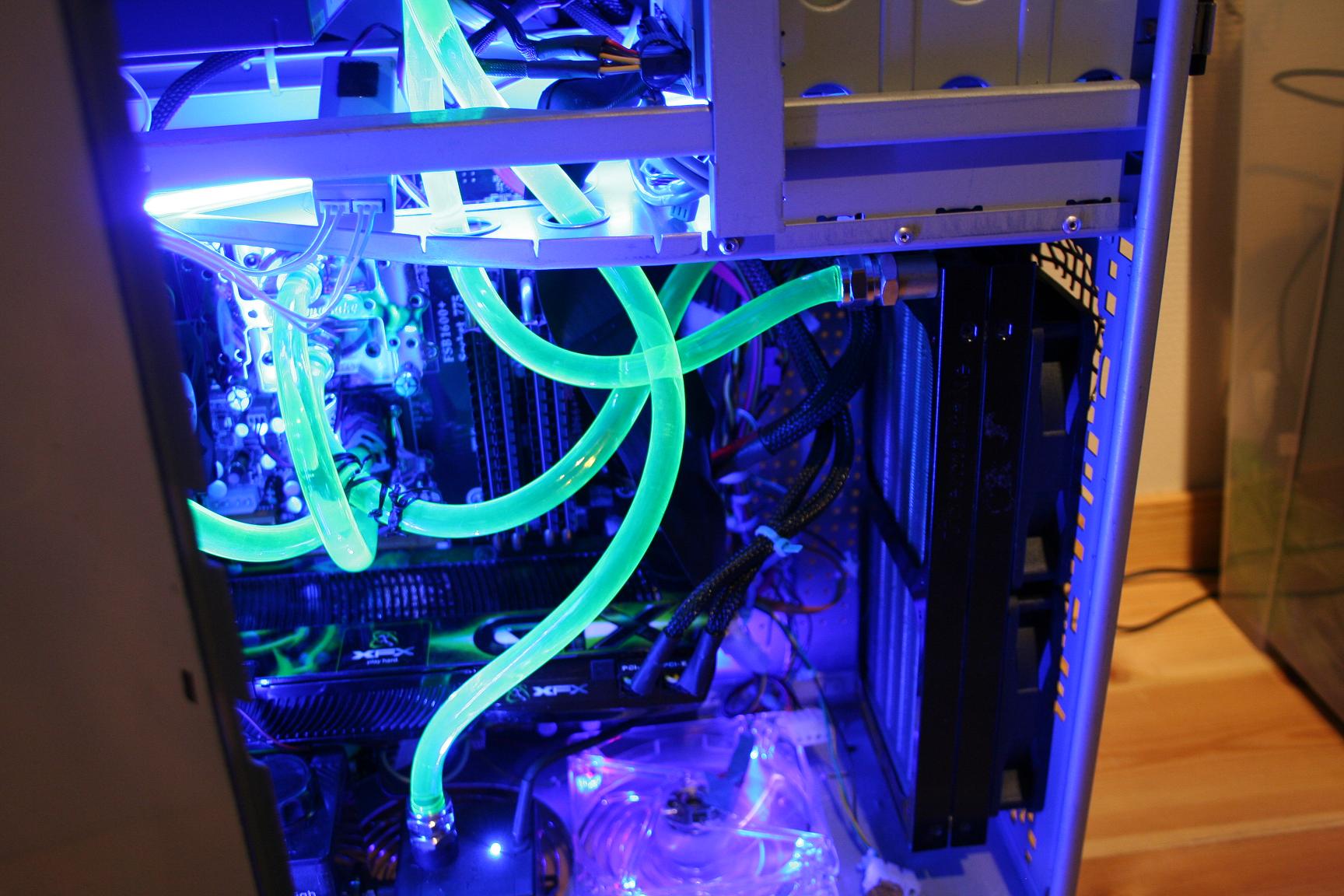

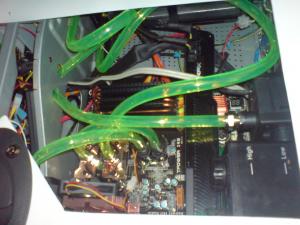

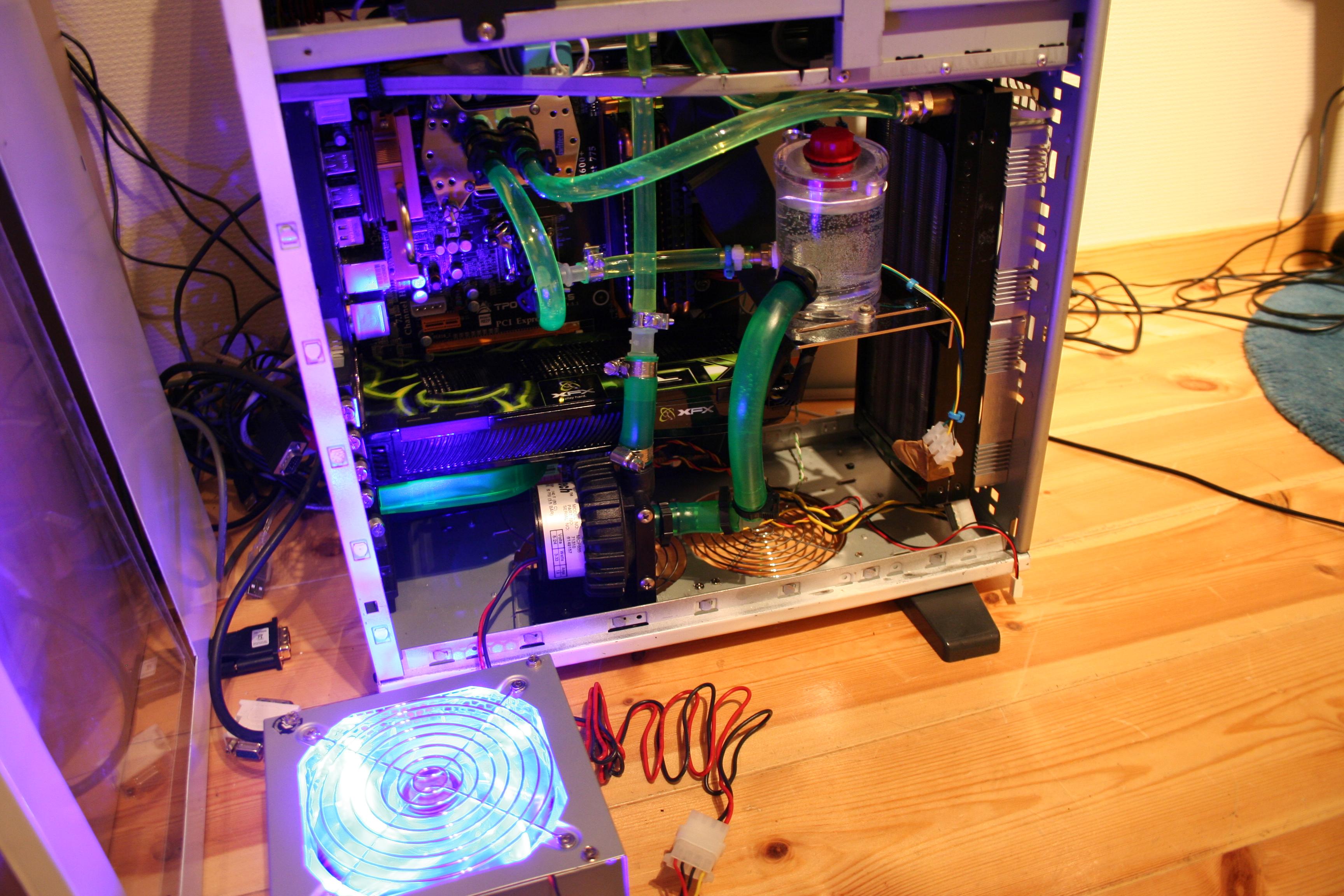

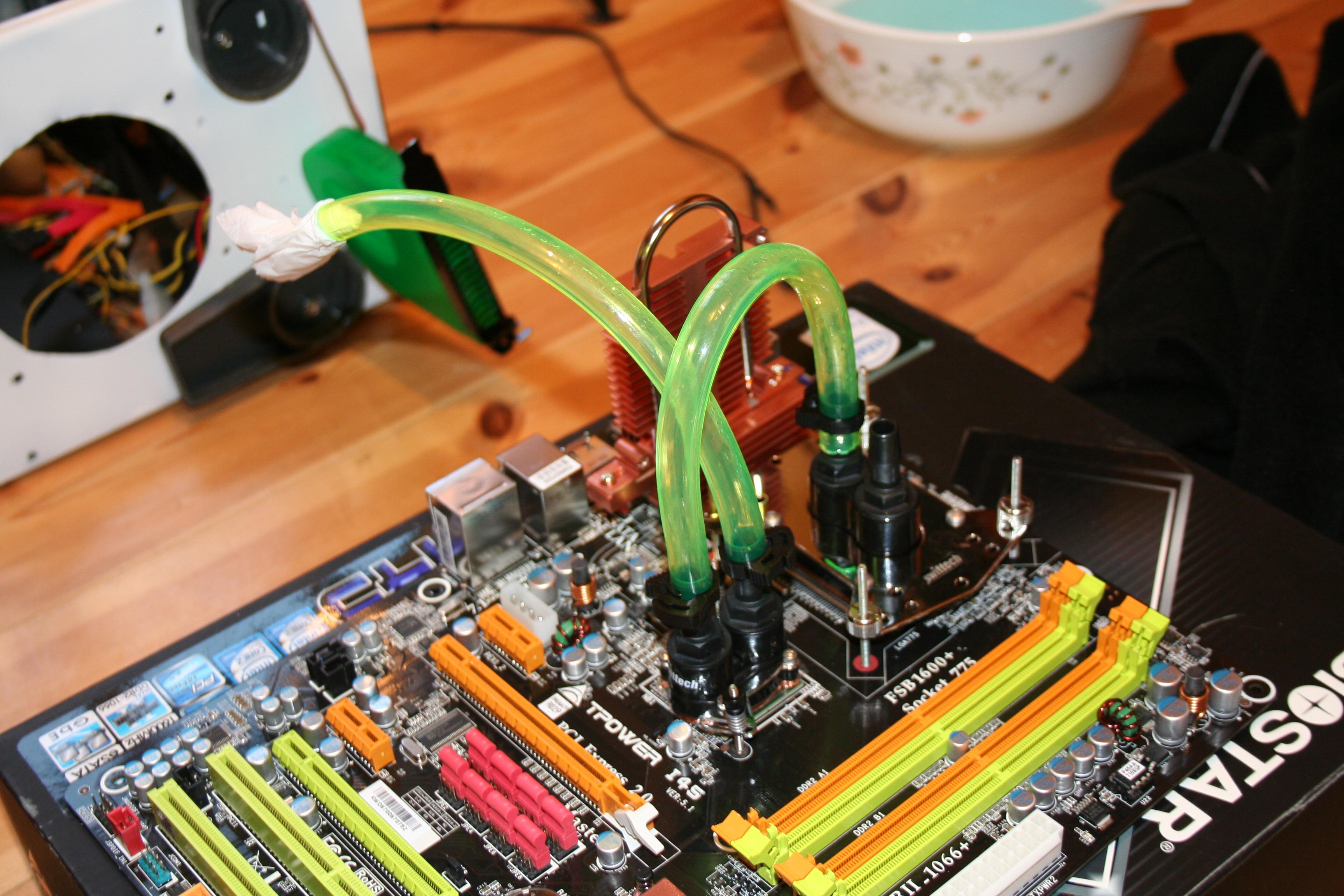

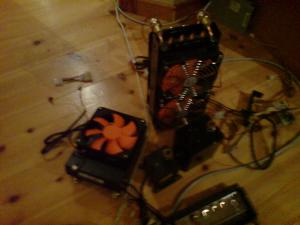

Slenger med noen bilder av monteringen, den ferdige maskinen og 3D mark scoren min.



Gjerne sleng med en komentar i kommentartråden som du finner i min signatur.

Eneste jeg mangler nå, er å lage en front, som jeg trolig kommer til å lage i noen Alu bjelker, litt netting og en god porsjen spraylakk

Endret 29. mars 2009 av Heigren

[Suppekatten]

Uppdate





Har lagt ut en liten video på youtube som dere finner her



Filmen er uredigert, og ble litt mye mumling. Vis noe skulle vere uklart, så er det bare å spør!





Ellers kan det nevnes at jeg har demontert vannkjølingen, noe som du sikkert ser på filmen. Grunnen til dette er at det hadde komt en ulyd i pumpa og at niplene som jeg brukte til slangen som gikk over kabinettet, hadde reagert med batterivannet. Dropper derfor slangen over kabinettet. Venter på at datakjeden skal få inn en ny thermaltake pumpe til meg, men vis noen har en litt mer skikkelig pumpe, så er jeg sinsjugt ivrig etter å gjøre en liten handel med deg!



Ble sikkert mange skrivefeil dette herende, litt for tidligt på morran dette her

PS: Jeg vet at jeg hørres lam ut på videoen, men trenger ikke å ta dette opp i kommentartråden, jeg var trossalt innmari trøtt

Endret 24. april 2009 av Heigren

[Suppekatten]

Uppdate!

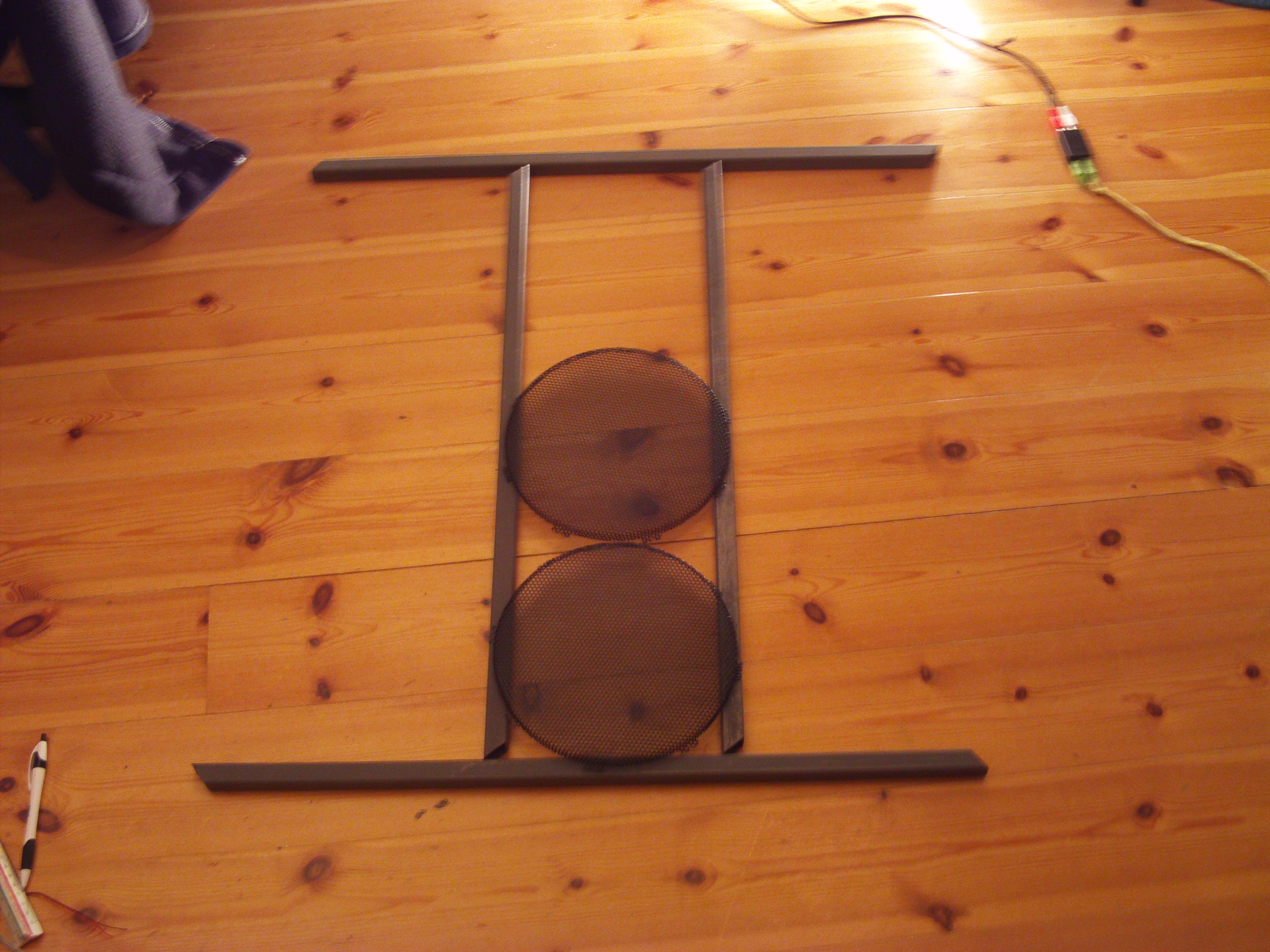

Startet på front delen i dag



Stakk innom et lager i dag (har glemt navne men vil edite det senere.) og fikk meg noen jern "rør" av de ansatte. Tar med noen bilder. Har kuttet dem til den rette størrelsen og tar troig turen innom butikken i morgen for å be om de kan eventuelt sveise dem sammen for en billig penge/gratis vis jeg er heldig.

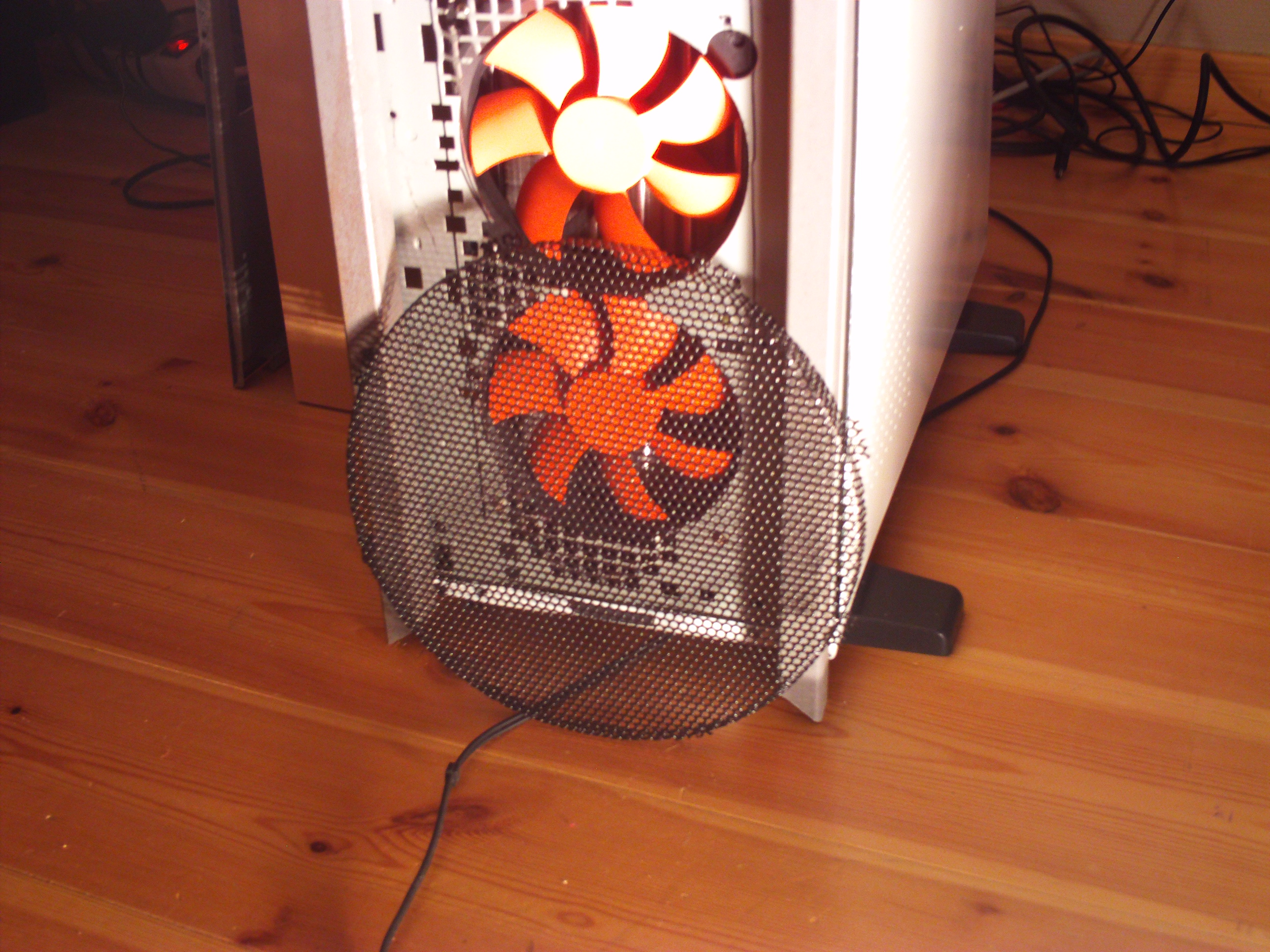

Kommer til å lage til en netting på fronten av samme type som følger med 250mm viftene som man får kjøpt på microplex. Hvet ikke helt hvor jeg skal skaffe det. Eventuelt om det blir noe lignende i det minste.



Enjoy the pictures

Endret 24. april 2009 av Heigren

[Suppekatten]

TRENGER HJELP!



Tenkte jeg skulle få kjøpt meg en ny pumpe og vanntank ettersom den nye pumpen jeg fikk av datakjeden har begynt å lage de samme ulydene (klikking) som den første. Tenkte også at jeg kunne slenge med en annen type slanger når jeg først handler.



Spørsmålet mitt er da:



Microplex eller sidewindercomputers?



Hvis microplex:

Bør jeg kjøpe Eheim 1048 eller 1046? Er redd den sistenevnte ikke klarer å holde gang i systemet mitt ettersom at det er ganske mye slanger som har et ENORMT høydeforskjell (tenker da mest på veien opp til 120mm radiatoren)



Hvis Sidewindercomputers:



Synes dere jeg bør ha blanke gjennomsiktige slanger, eller sølv?

Er det mye stress å bestille fra disse folka? (tror MoDzoNa kan hjelpe meg her )

Hvis jeg bestiller herfra, blir det en Swifteck MCP655-B på meg



Ser at microplex ikke har disse sølvslangene...

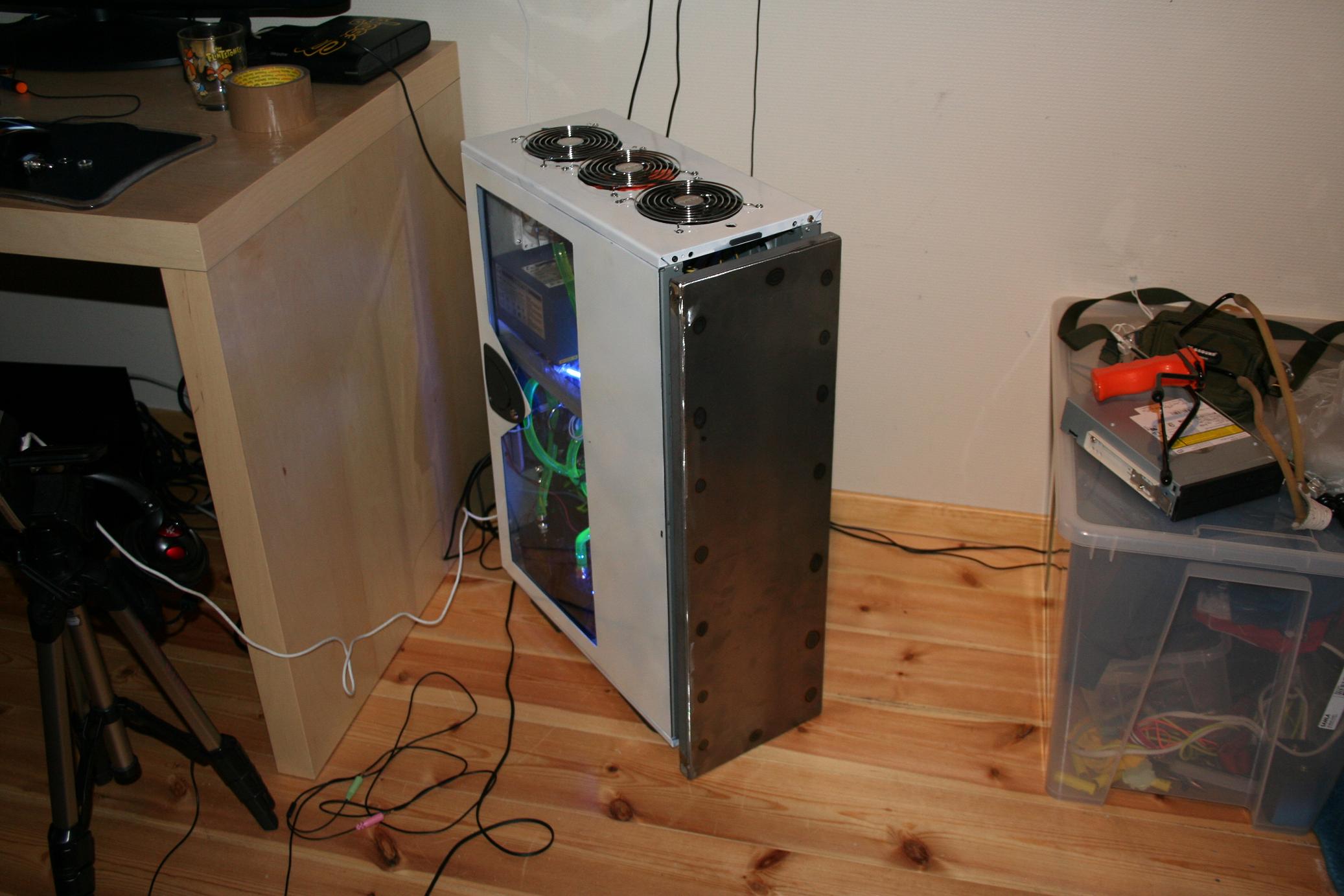

Annet som kan nevnes er at farfar har sveiset stålrammen sammen, men han oppbevarer den inntill i morgen ettersom han skulle fikse en 2mm tykk ALU plate som han kunne sveie fast i rammen.... SUPERT





KEEP WACHING og ikke gløm å gi deres svar i kommentartråden



Edit: Glemte å si at maskinen kjøer nå og alt går fint, men begynner å få gnagsår i ørene av pumpa

Endret 28. januar 2009 av Heigren

[Suppekatten]

Bilde update!

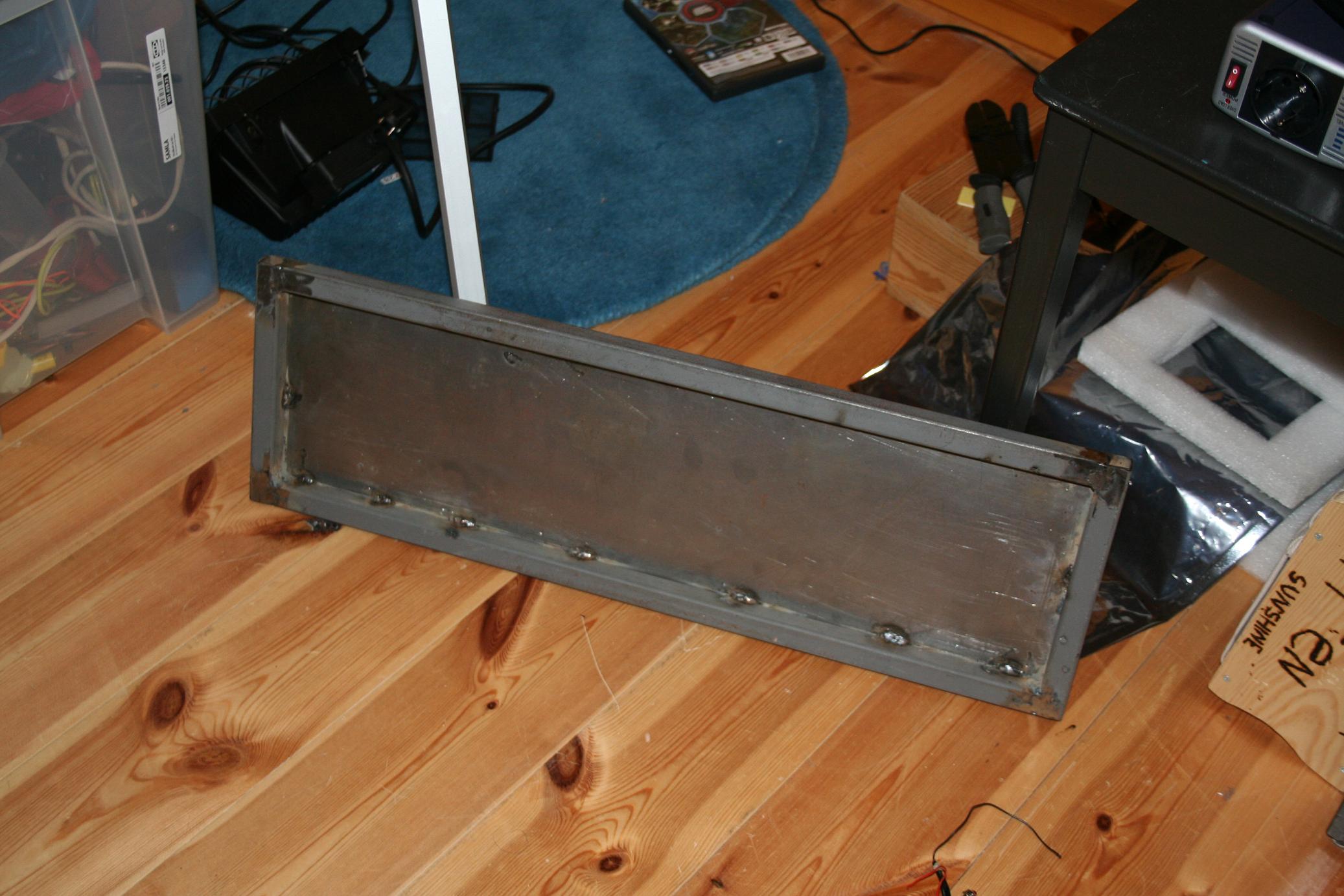

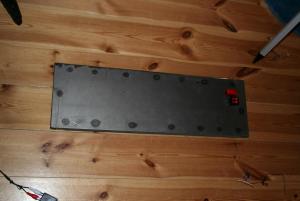

Fikk tilbake plata av farfar i dag, og resultatet var skamm bra!

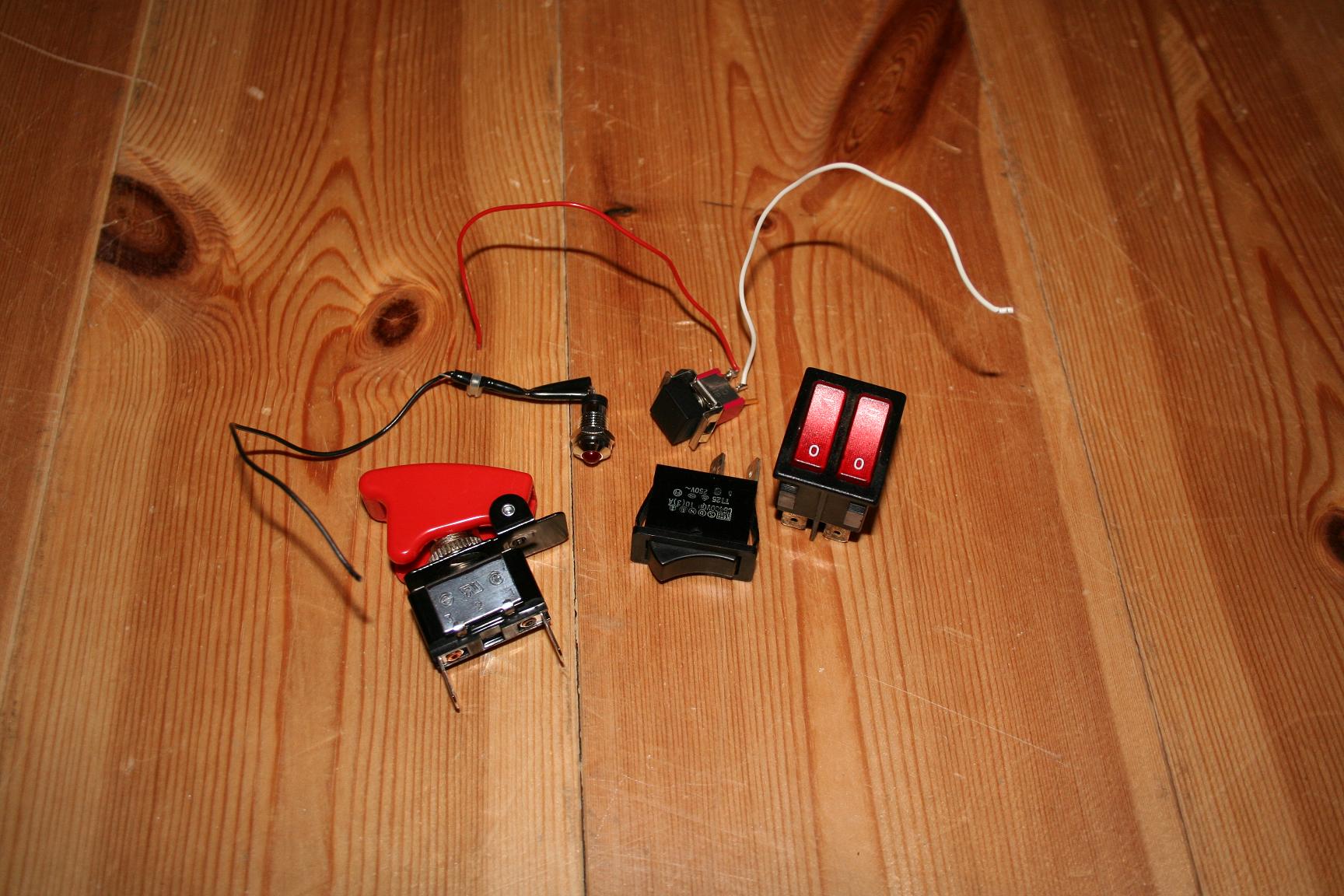

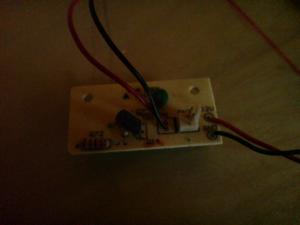

Har også skaffet meg noen diverse brytere og led lys som jeg trolig kommer til å lodde til i morgen. Bler 15 år på mandag, og jeg har blit låvt stålstikksag, blå LEDer, motstands sett og en bestilling fra Sidewindercomputers.com

Handlekurven blir nok trolig denne, med mindre noen har noe å si på det....



http://us-dc1-order.store.yahoo.net/ymix/M...ionId=ysco.cart



Blir at jeg kutter hull i frontdekselet på mandag/tirsdagen da, med ny sag og greier



Skal også kjøpe meg nytt plexiglass siden det gammle er så oppripete og stygt. Skal også pusse ned lakken på sidedørene ettersom jeg ikke (den dusten som jeg var) primet før lakkeringen.



Enjoy the pictures!

[Suppekatten]

Uppdate!



Ukaaaay, nå begynner det å bli virkelig lenge siden her



Har fått gjort en god del siden sist uppdate, men rett og slett glømt av hele workloggen noe som jeg synes var litt synd. Men nå skal det bli andre boller.

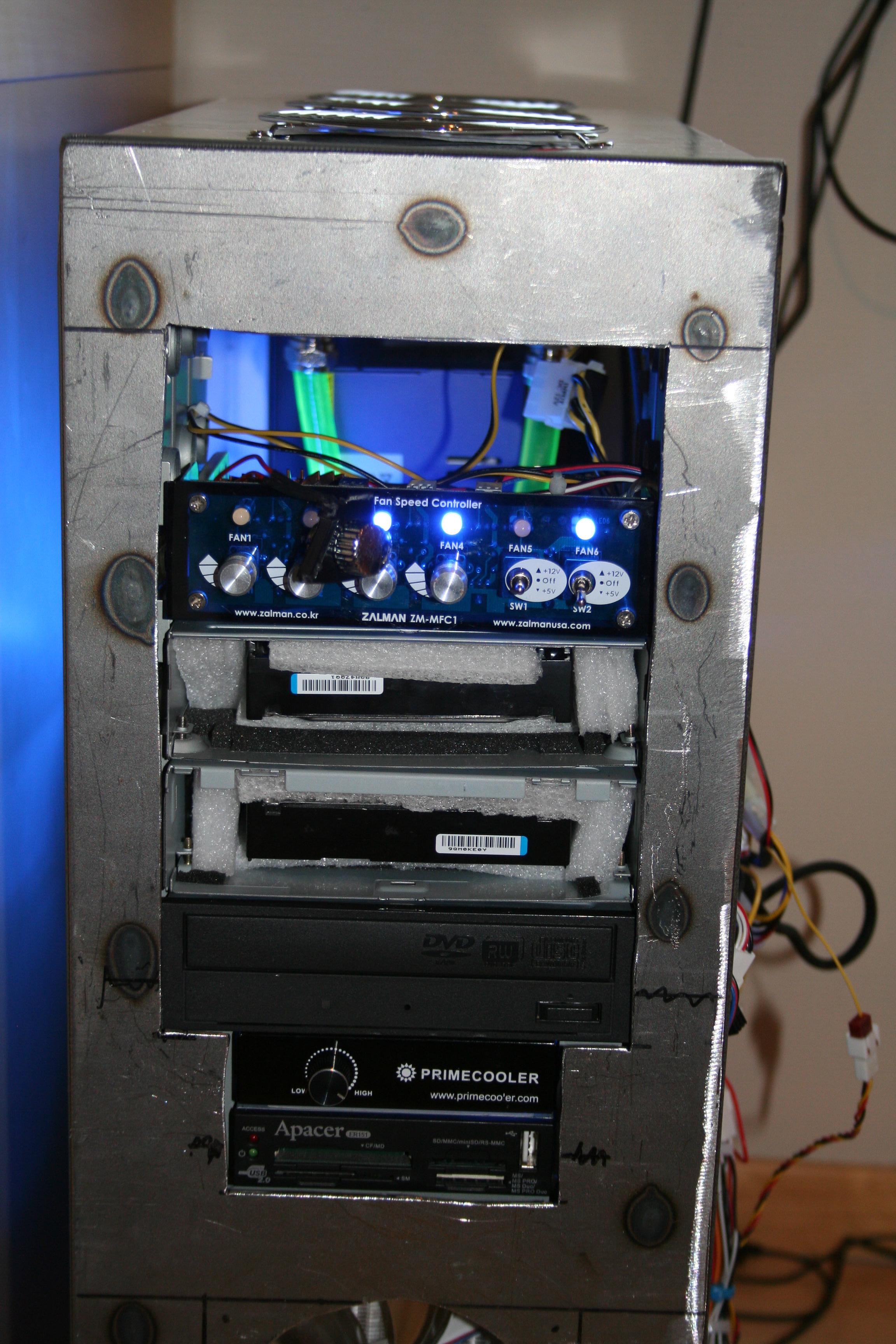

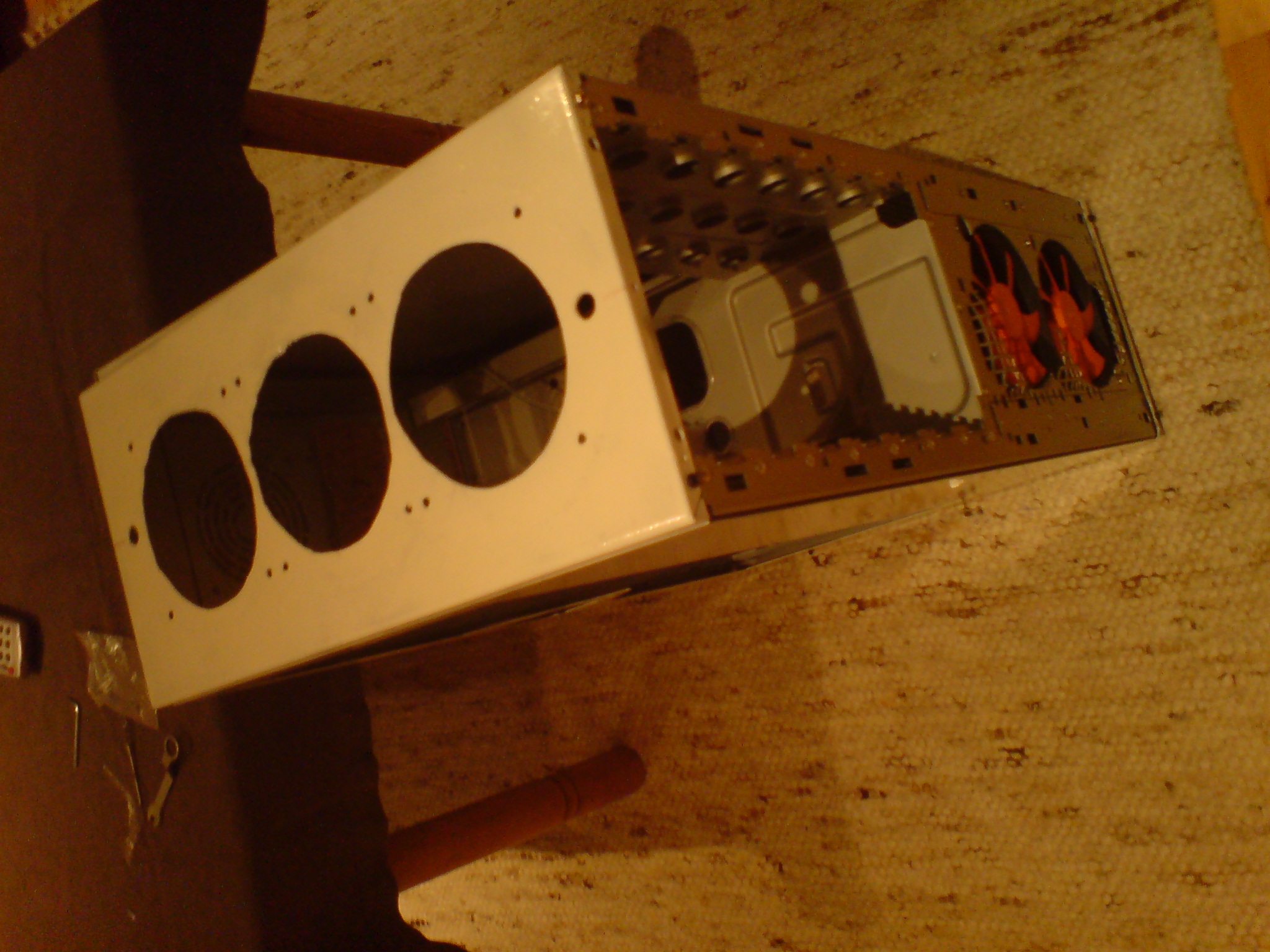

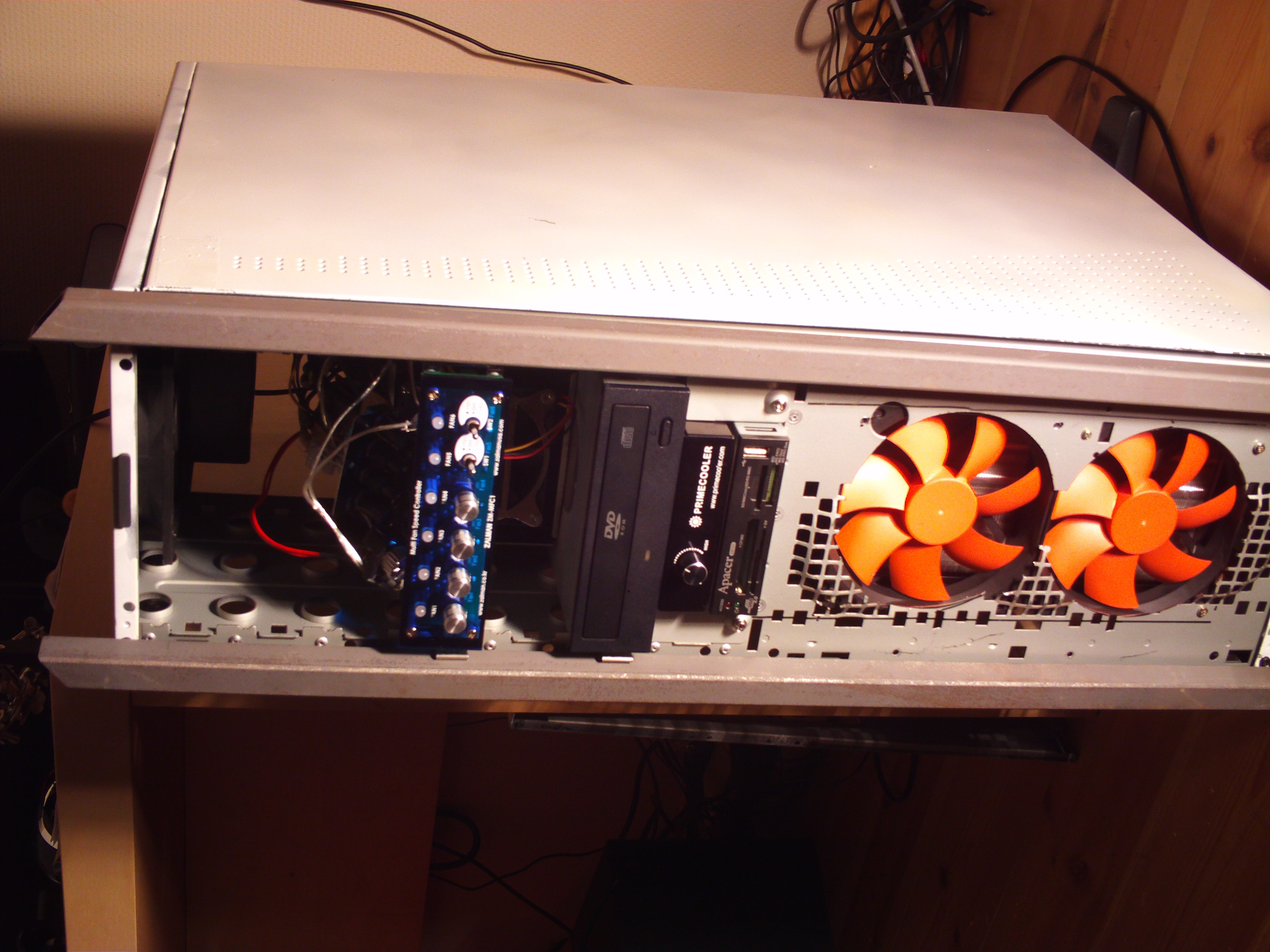

Begynner med en ting jeg gjore for lenge siden: Kuttet hull i frontpanelet. Har ikke kuttet hull til bryterne. Heldigvis kan maskinen brukes uten denne.



Blir ikke noen bestilling fra sidewinder computers, ettersom jeg kom over dette? tilbudet. Betalte 1650kr inkl. frakt, og vis noen er innteresert i å kjøpe GPU vannblokka er det bare å ta kontakt. Blir at jeg setter den Mist extreme 240 radden i bunnen av kabinettet. Har også gjort en liten bestilling fra microplex. Ble to stykk 120mm ALU vifter, som jeg bare synes var HOOOT!

Minner skikkeligt om radiatorer når du holder dem, ettersom at hele rammen runt viften, er av helt fyldigt aluminium. I love it!

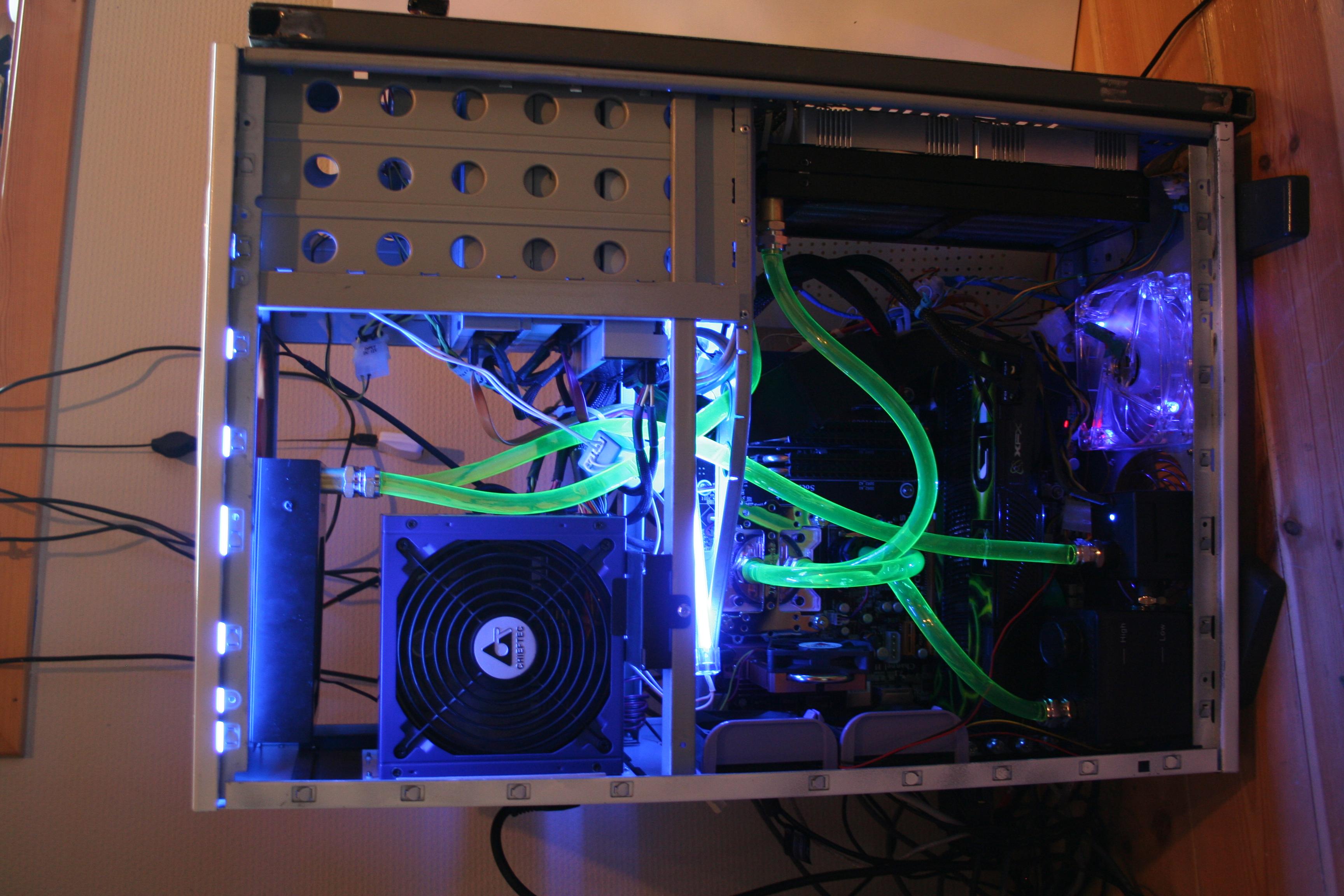

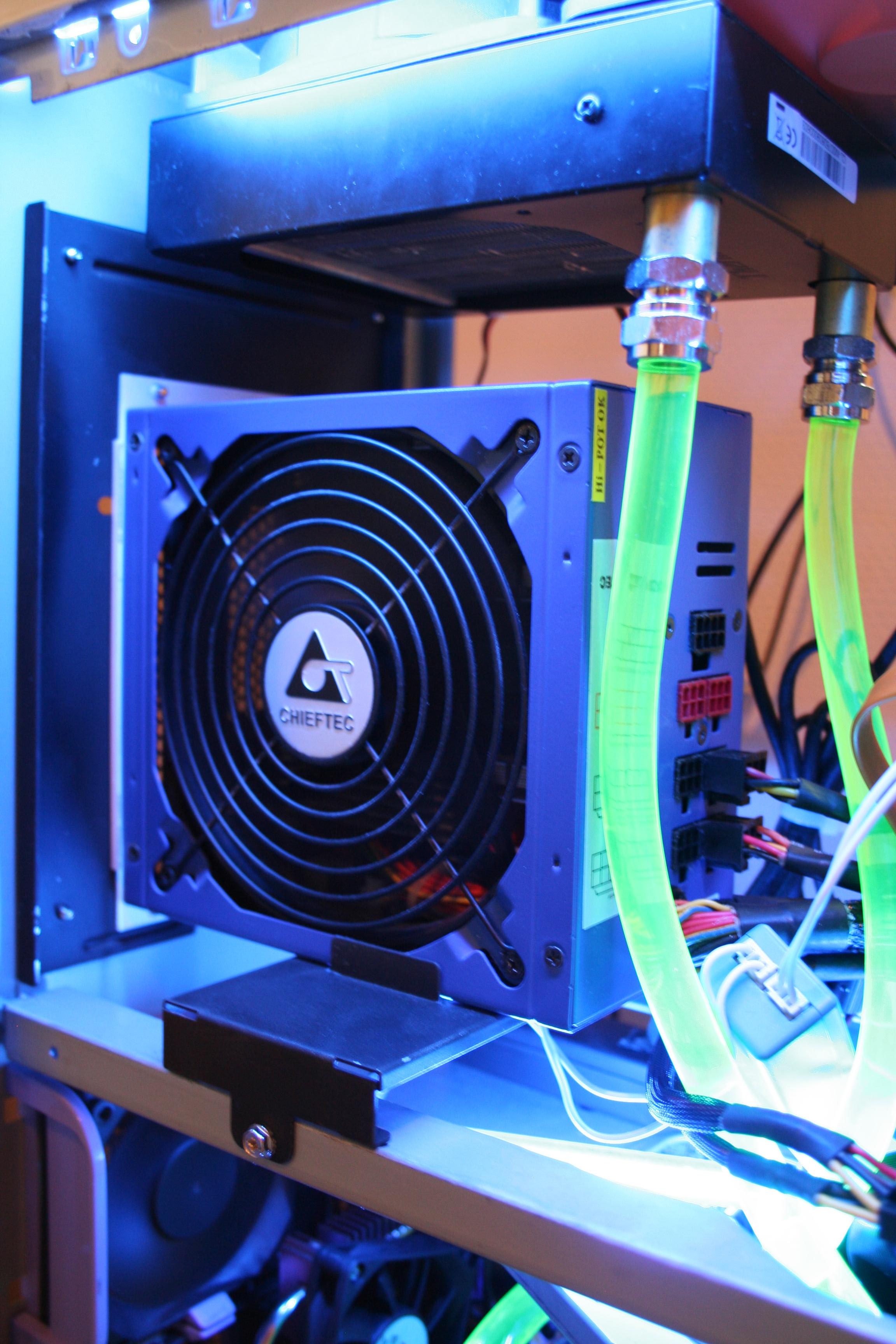

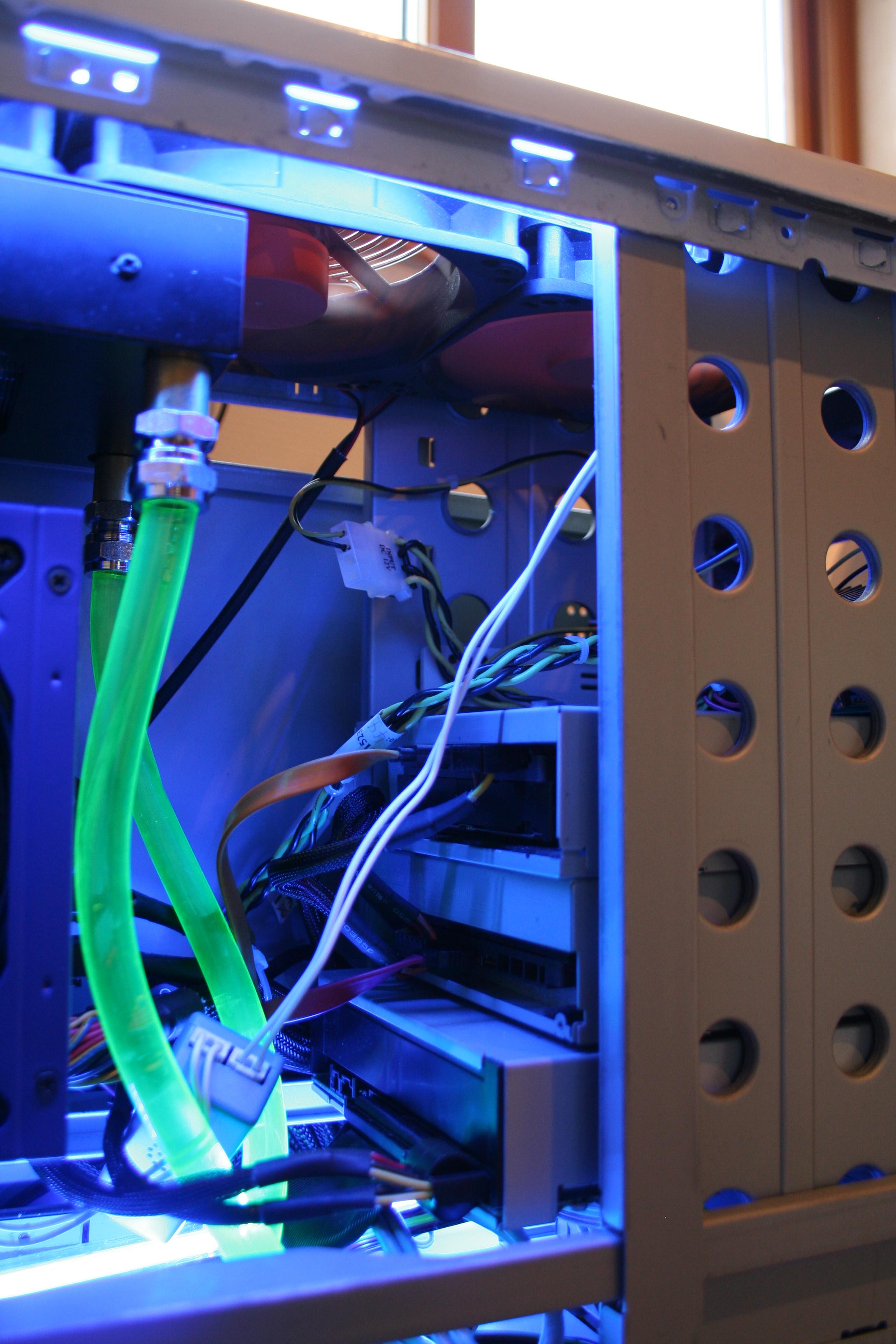

Som sagt så hadde jeg fått meg et nytt chieftec kabinett som jeg fant på elreturen. Har flyttet PSU dekselet fra den, over til det nye kabinettet slik at PSUen står oppreist. Mangler bare å få satt i en vifte med leds i på den (blir det kansje litt for mye lys?)

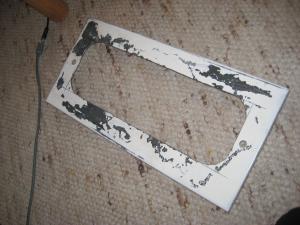

Lakken på kabinettet er jeg heller ikke helt fornøyd med... Skrudde av toppen og pusset den ned, slik at den kunne lakkeres på nytt. Ble et 99% perfekt resultat. Har flyttet alle de oransje Thermaltake viftene opp til toppen. Flyttet også 120mm radiatoren til det bakerste viftehullet. Har fått kuttet ned en god bit av slangene. Skal lakkere dørene på nytt og trolig også rammen når jeg skrur ut hovedkortet for å montere den nye CPU vannblokka.

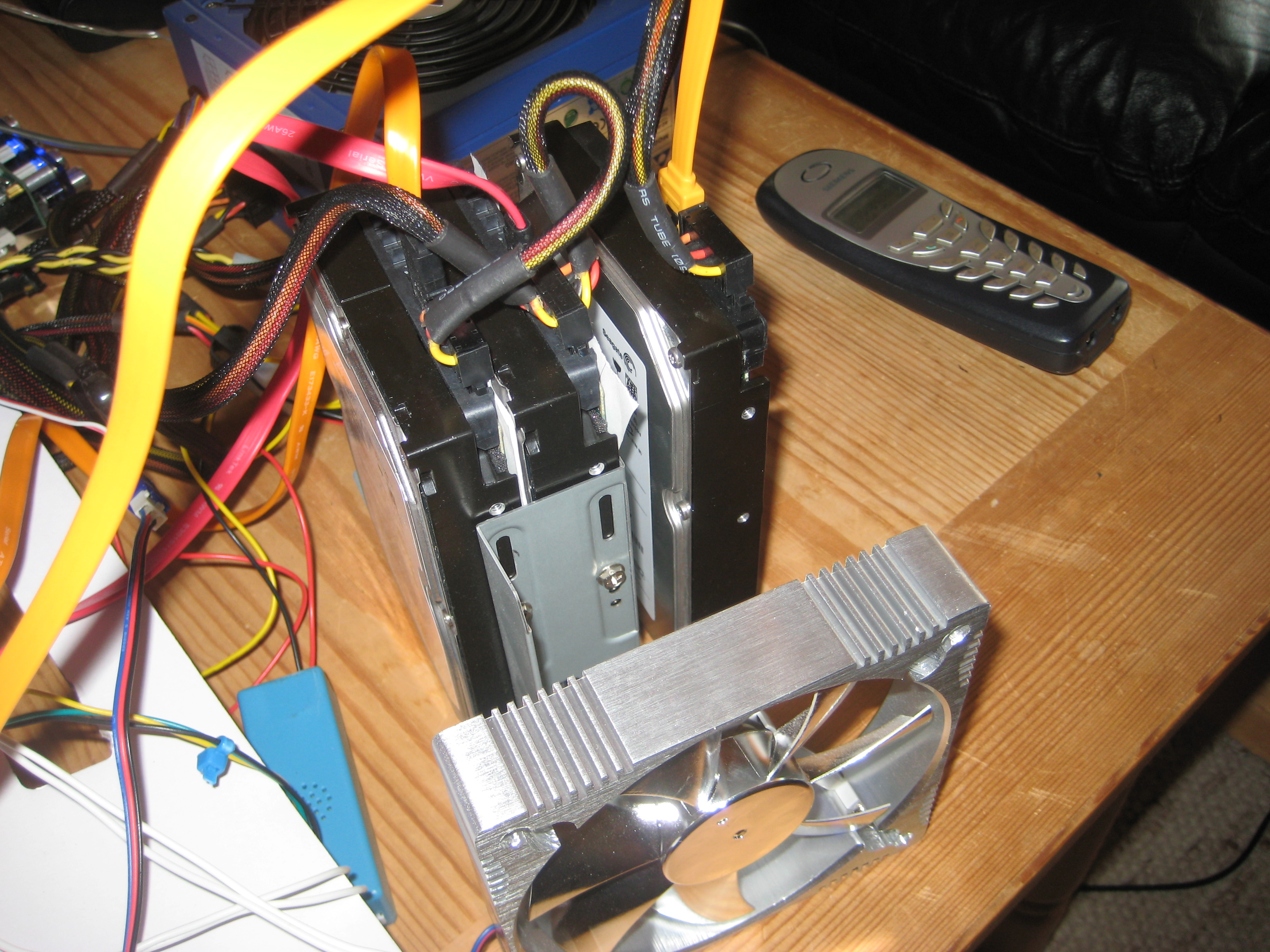

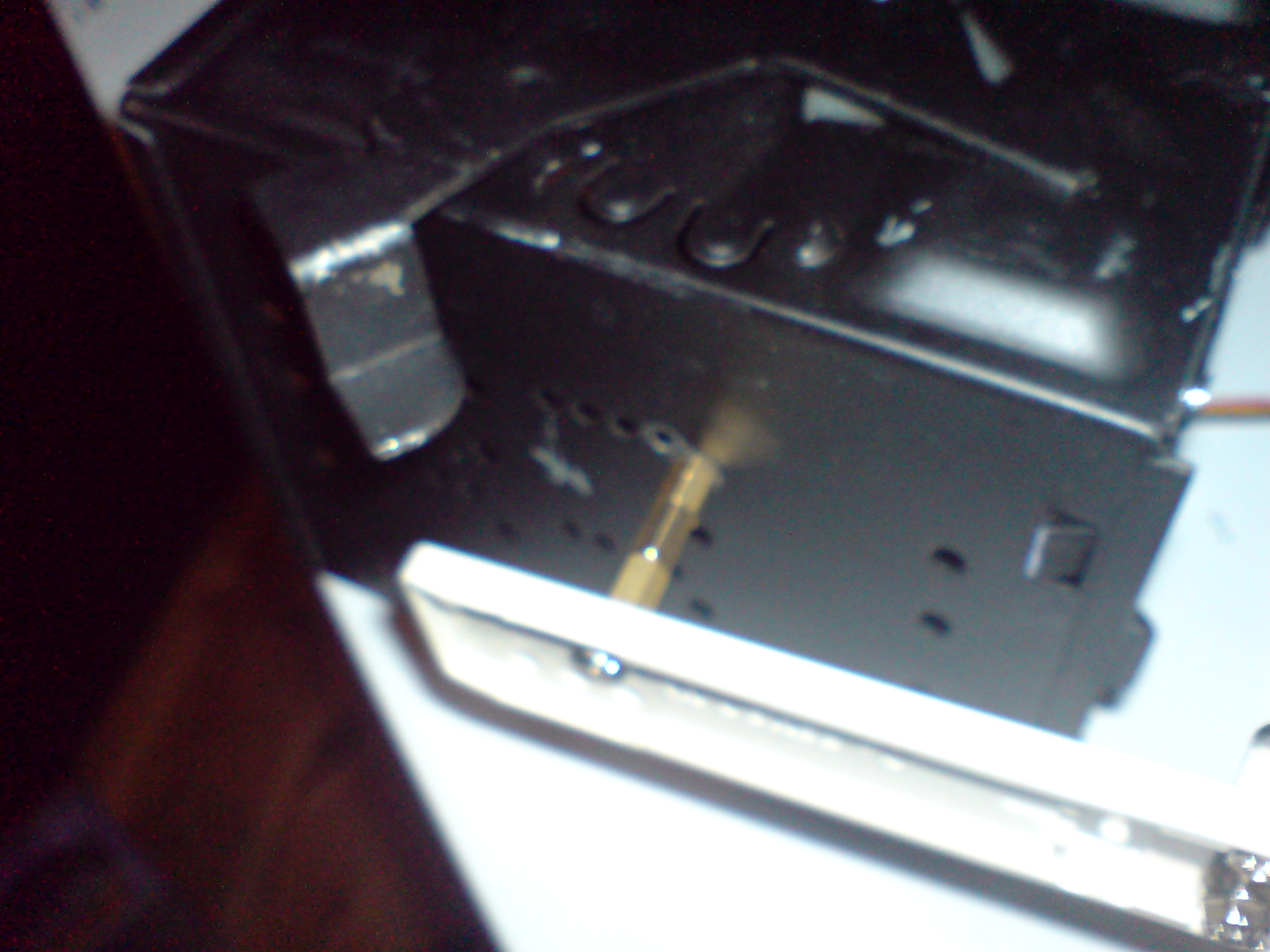

Siste skrik: Har laget meg noen såkalte HDD drev bokser ut av to gammle CD drev. Tok ut all innmaten, la i noe isolasjons plastikk, putta inn hardisken, og voila! No sound!

Får litt høye temps på de, men skal skru de opp og feste noen litt store lave kjøleribber jeg har. Legger ut bilder av de en annen gang.

Lager trolig snart en til ettersom at jeg trenger ny disk siden de to gammle er oppfylt, og uansett hva jeg gjør, så vil jeg ikke begynne å slette musikk og video samlinga mi Er nesten det eneste som ligger innpå dem. Gi beskjed vis du har en billig en.



Vis det forresten er noen som skal kjøpe noe på microplex/netshop/annen vannkjølings forhandler, så hadde det vert snilt vis jeg fikk bestil noen slanger og overganger sammen med deg. Takker stort for ros, kritikk og spørsmål i kommentartrådenDe sexy raddis viftene mine

Ny lakkert topplate

3 DVD Drev?

Neida!, bare de nye HDD holderne

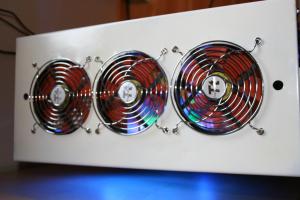

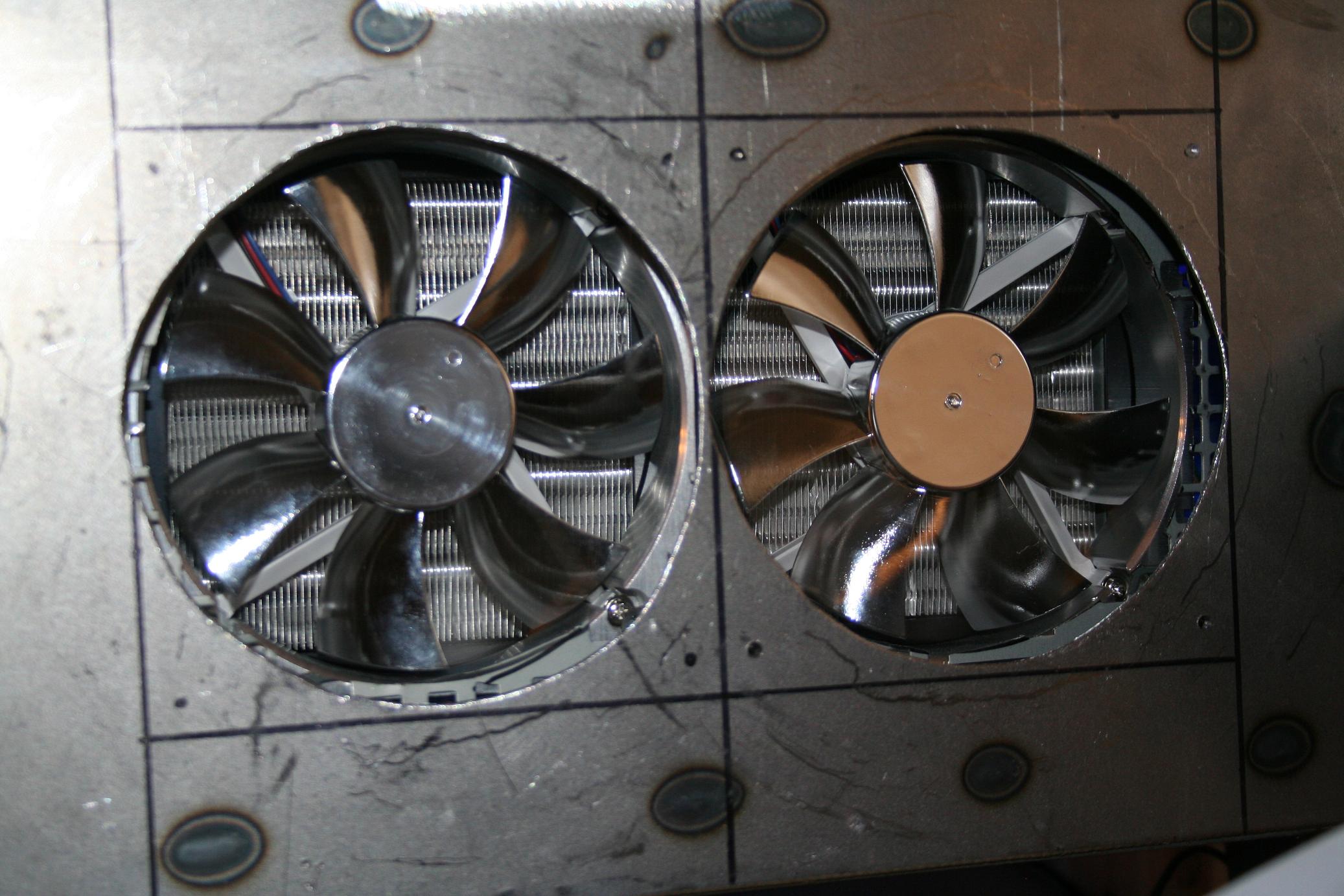

Her ser du trolig godt hvorfor jeg synes de viftene minner om en radiator

Endret 4. mars 2009 av Heigren

[Suppekatten]

Uppdate

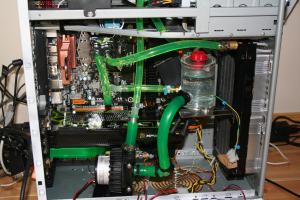

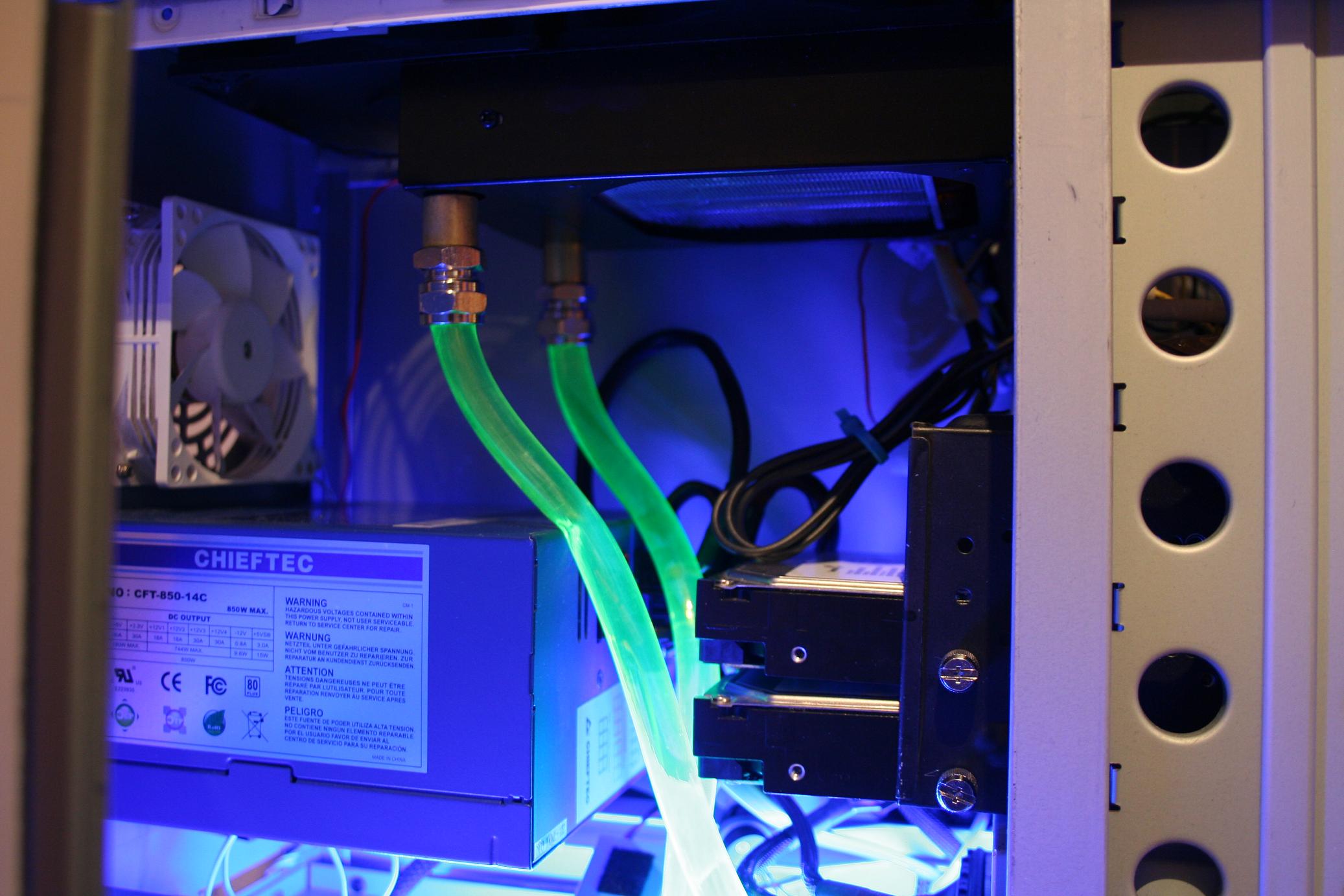

Fikk de nye vannkjølings delene på lørdag som var, og begynte å montere

Strømmen var frakoblet da jeg testkjørte den ved en jumpstartet PSU som ga strømm til pumpen.

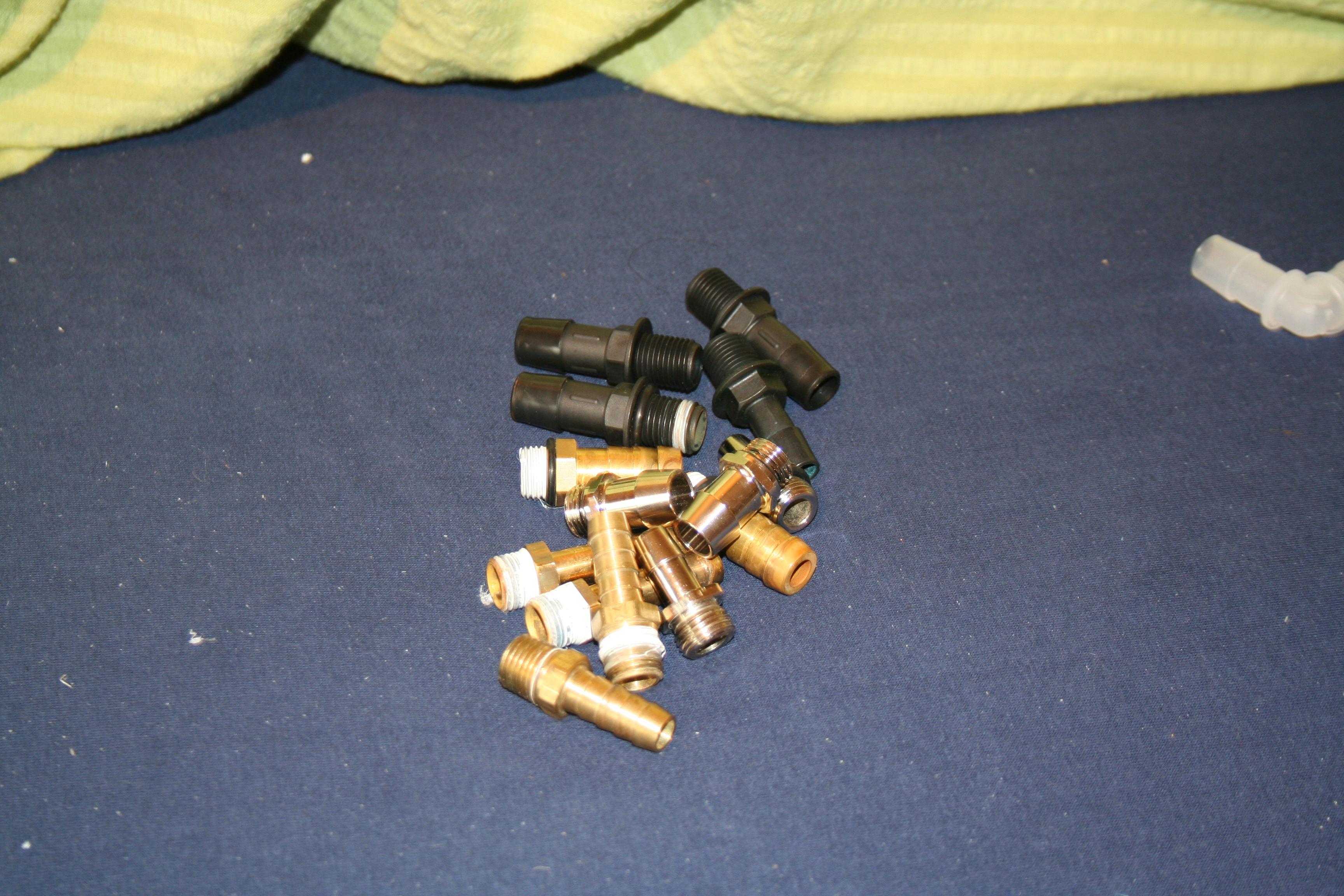

Desverre var det lekkasje i den ene nippelen (glemte å ta på gjengeteip ) noen som endte meg at skjermkortet og hovedkortet fikk seg en liten flush kan man si.

Fikk noe problemer med det da jeg skulle starte. Skjermkortet lyser rødt, og får feilmelding 9A på hovedkortet. Testet ikke å resette cmos, men vis det ikke fynker, så går det hardt utover lommeboka

Skal også reklamere på thermaltake settet ettersom at pumpen på det bråker som bare hel*ete.

Får da 1400kr tilbake, og bruker 500kr på tre nye vifter (alu vifter) og nye slanger. Bestiller fra microplex. Er usikker på hvilken farge slange jeg skal ha (kommentar tråd, tog du an?)





Har også fått ordnet meg slik at jeg skal få det mirrors edge bildet montert på bakdøren

Blir "Faith in mirror" bildet

[Suppekatten]

Har vært å reklamert på Thermaltake settet mitt, og da måtte jeg også gi fra meg 3 av viftene. Var glad da Microplex plutselig fikk tilbud på de alu viftene som jeg allerede har 2 av. Kjøpte meg 4 stk og blanke slanger. Får dem trolig på onsdag/torsdag...

[Suppekatten]

Uppdate:

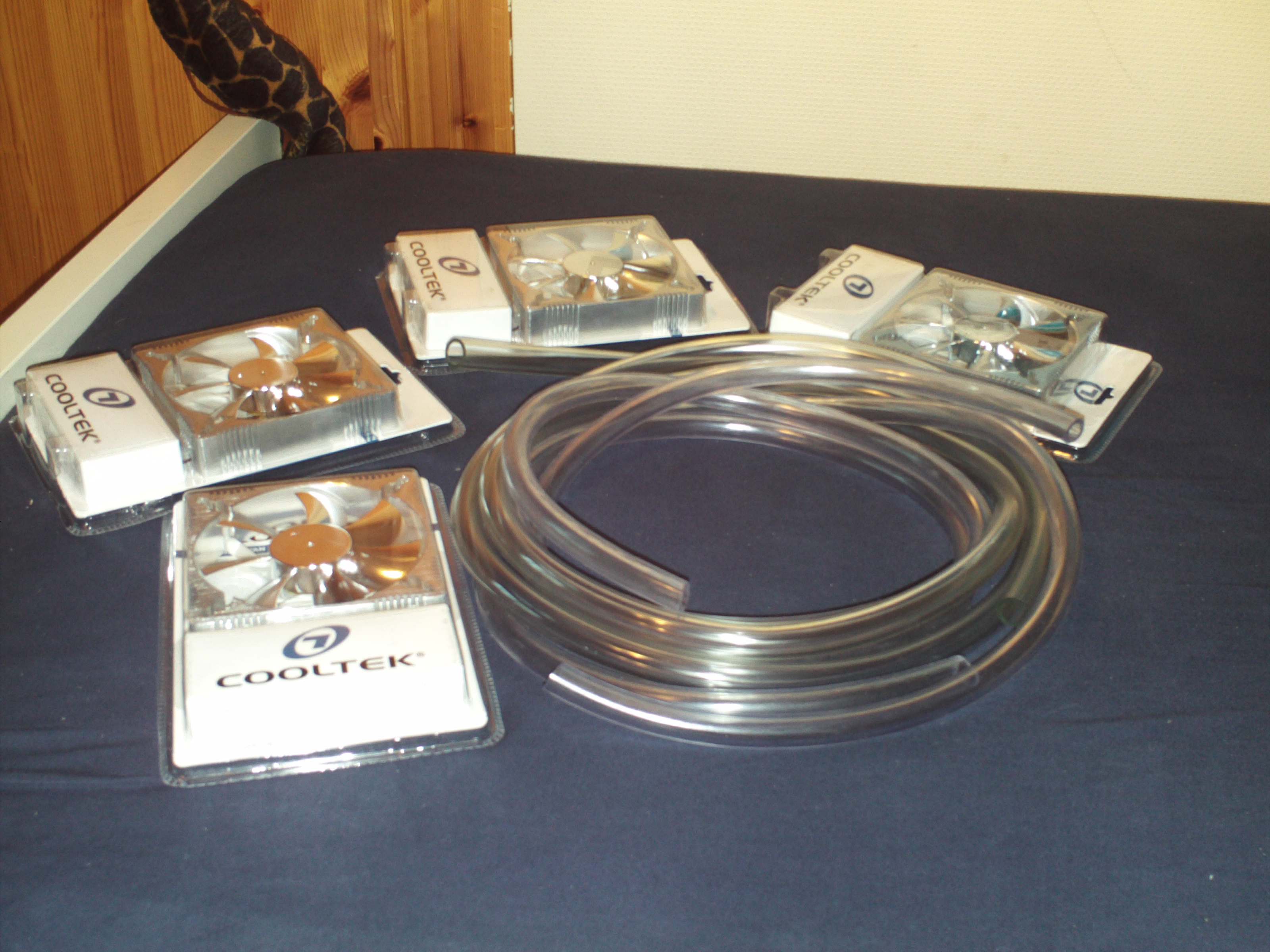

Mottok pakken fra Microplex i dag. Ikke så mye spess egentlig. Det som var i pakken var:



2m 1/2 ID blank slange



3m 3/8 ID blank slange



4stk 120mmALU vifter...



Blir trolig at jeg stikker opp på netprint og får lakkert mirrors edge bildet på sidedøren i morgen.



Stay in touch!

[Suppekatten]

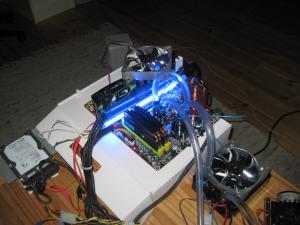

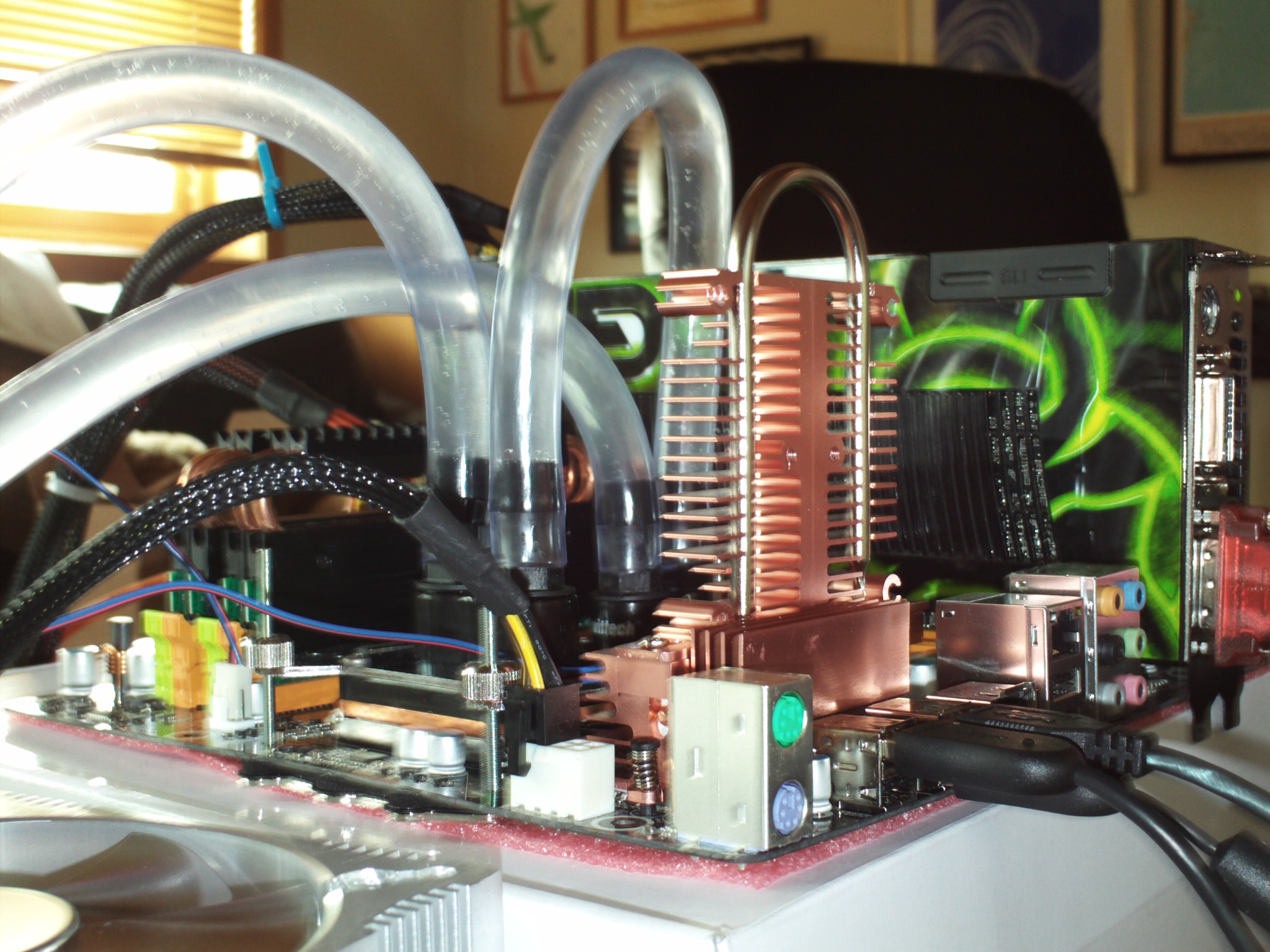

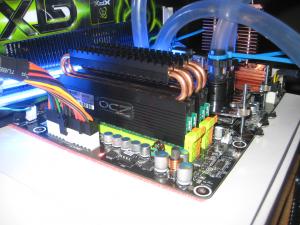

It`s alive!

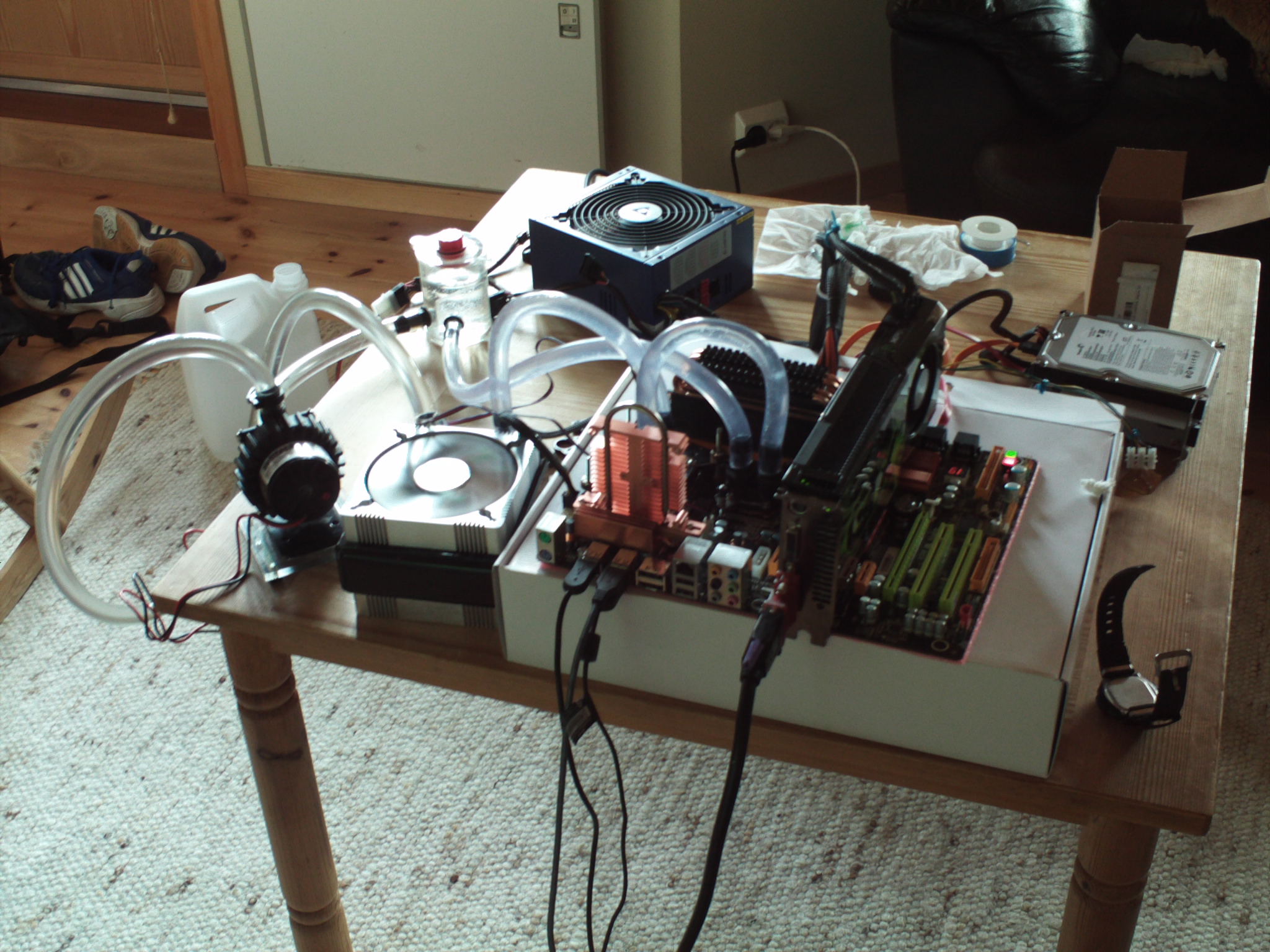

Satt opp maskinen i går med kun den ene radiatoren (er lekasje i den andre som jeg må lodde)



Var som sagt tidligere redd at hovedkortet og skjermkortet var dødt, men gjett hva! Startet på første forsøk!

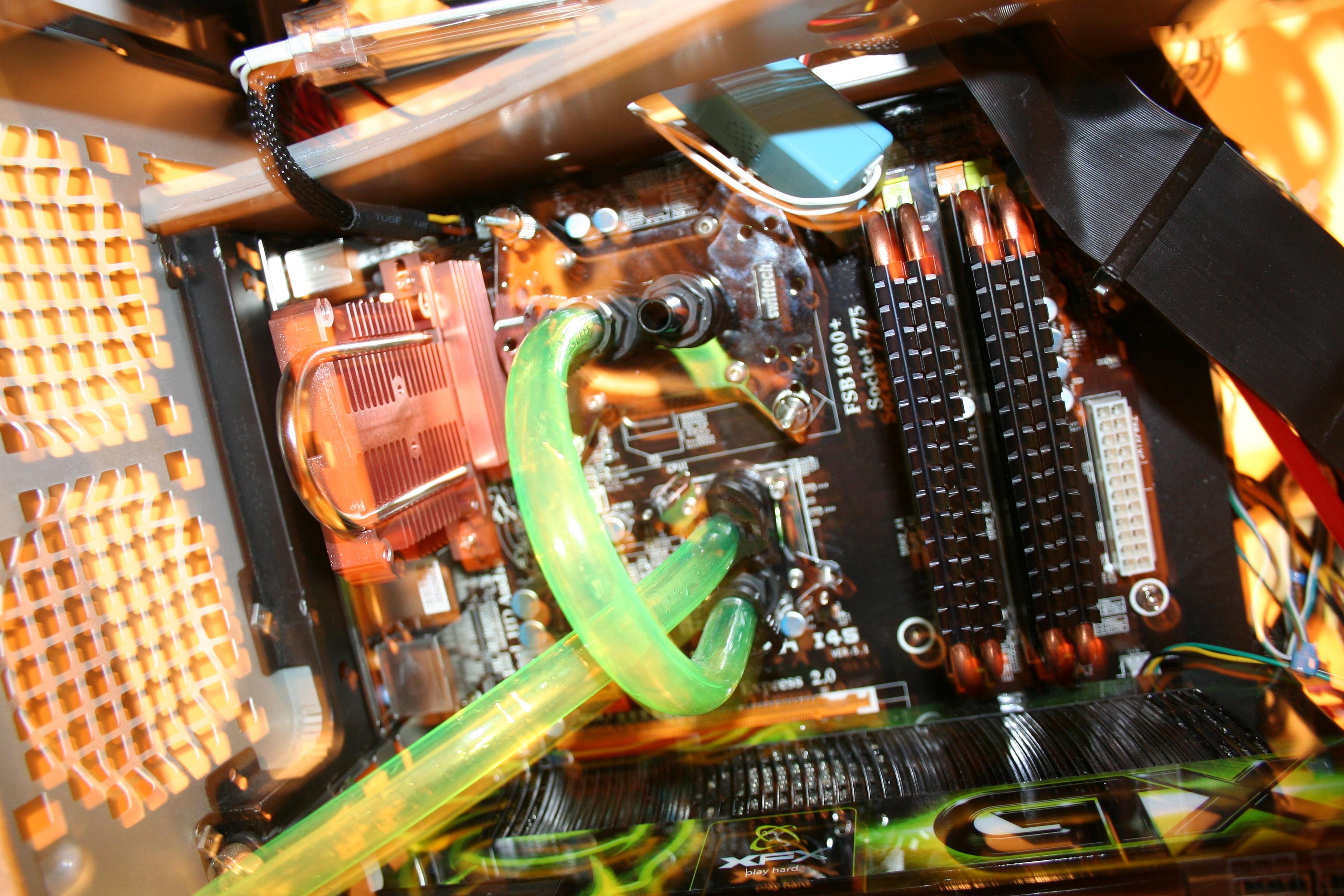

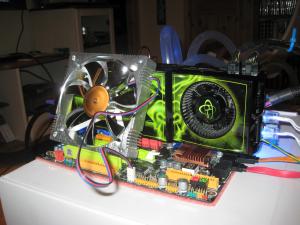

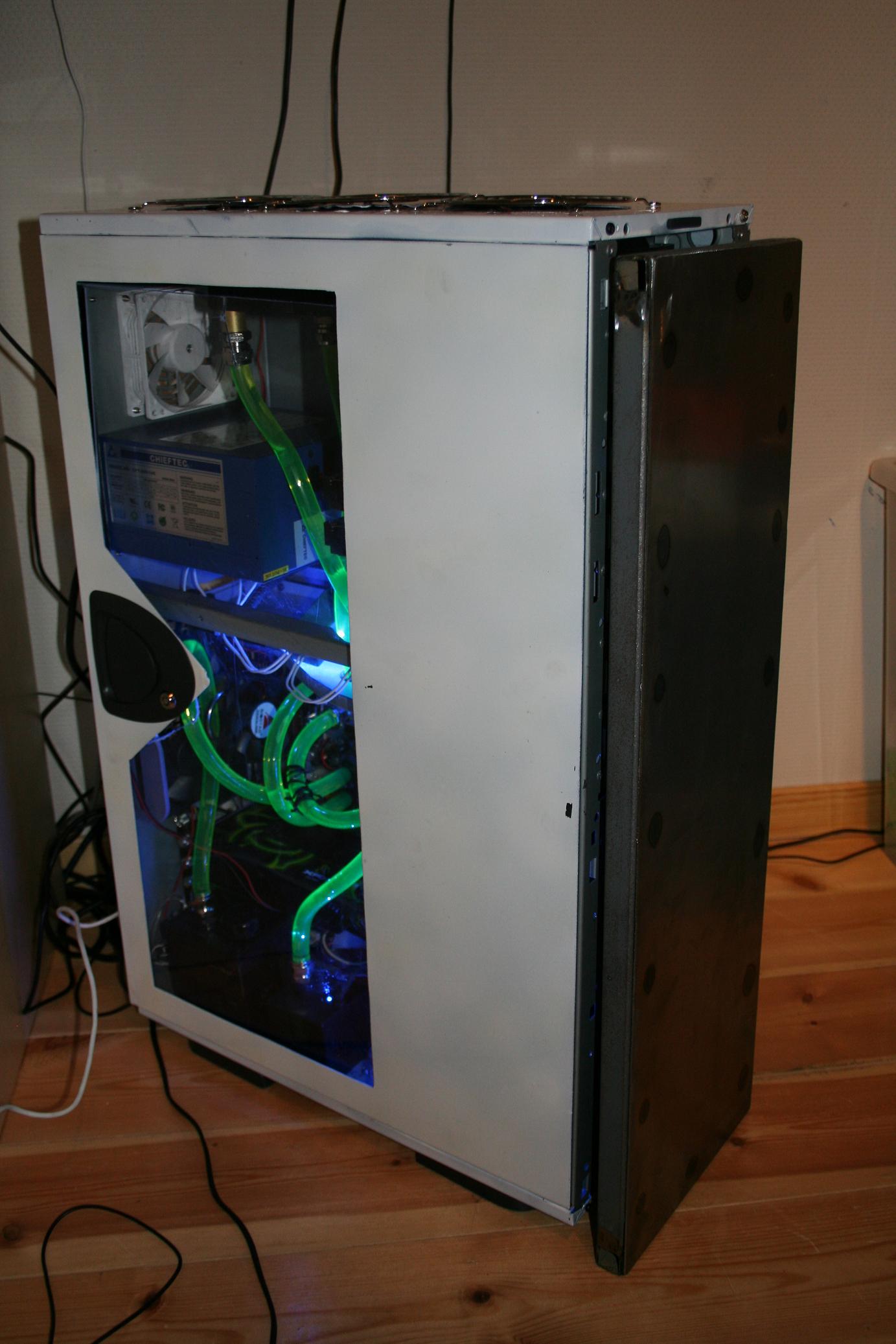

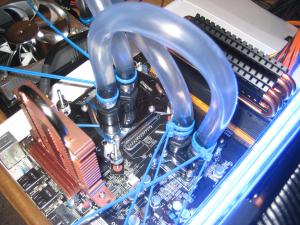

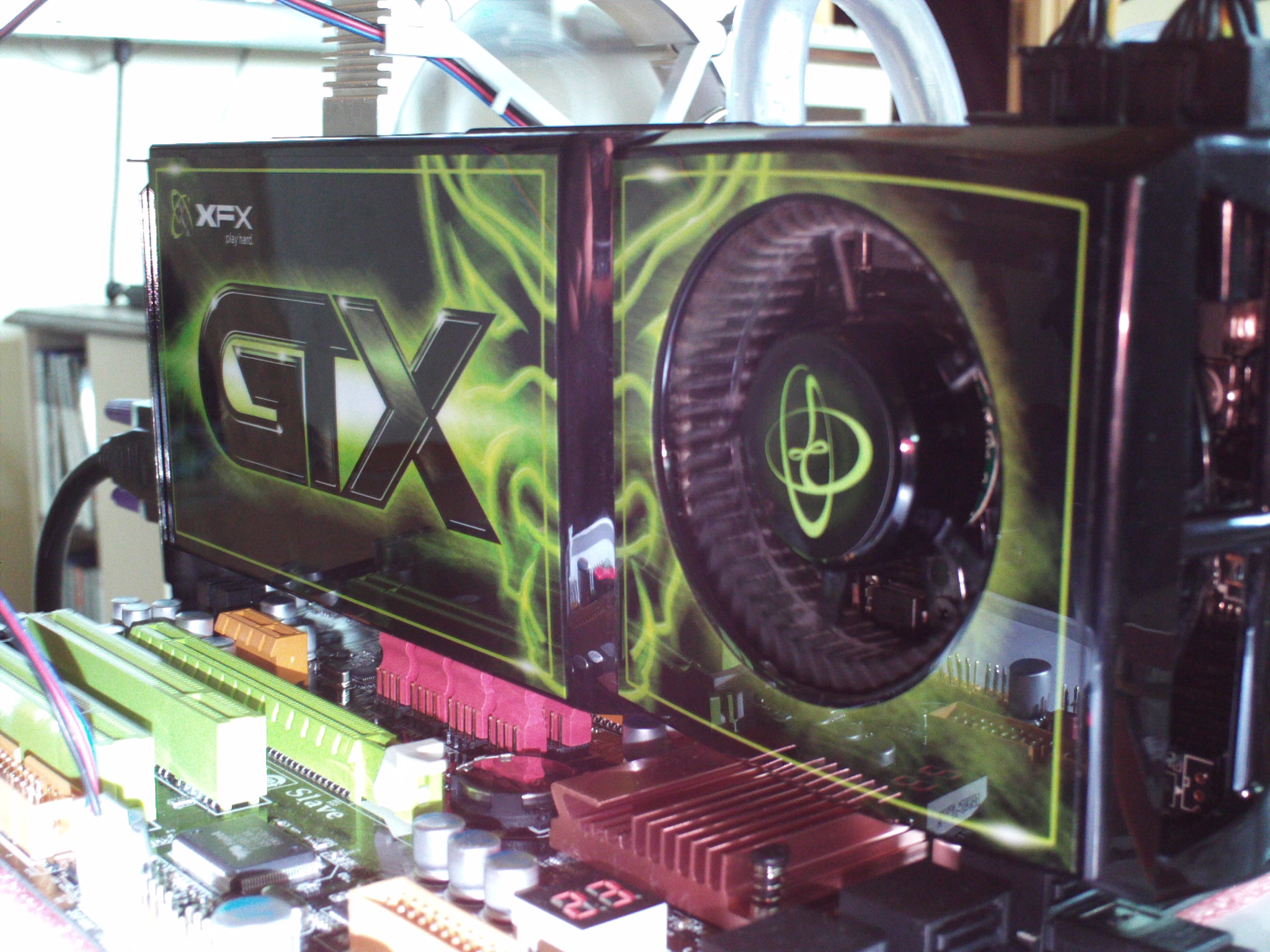

Har tatt litt bilder. Skal lakkere ein god del av kabinettet på nytt, nå som hardwaren ikke er montert, og TG ikke står listet på almanakken min.



Har begynt på bryter panelet til fronten, men kommer ikke med bilder av det før i morgen.



Fint om folk også bruker kommentartråden min... Blir så mye gjildere å modde når man merker at man ikke er helt alene om denne hobbyen

Endret 2. april 2009 av Heigren

[Suppekatten]

Hei igjen



Ser det er lite aktivitet i kommentartråden, men da skal dere få noen bilder å diskutere:



Jeg og EasySHare ingjikk en liten byttehandel, og jeg endte opp med blandt annet denne 120 gb seagate barracuda SATA disken. Endelig lyser alle diskene blått igjen i windows



Fikk Mirrors edge av mor i bytte mot at jeg vasket bilen og ryddet huset

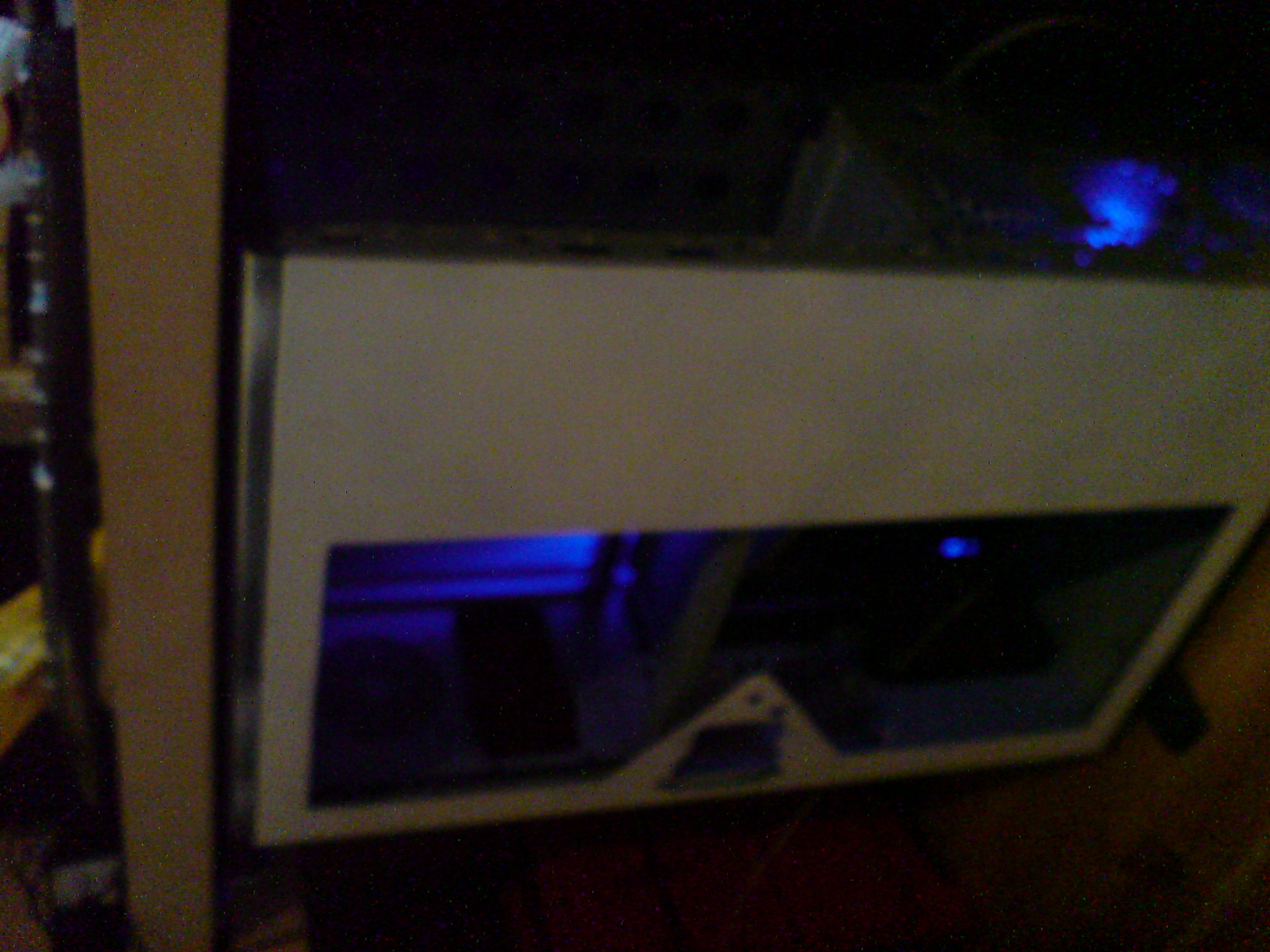

Kuttet ut litt mer på døra, slik at vanntanken viser når alt er prept for use.

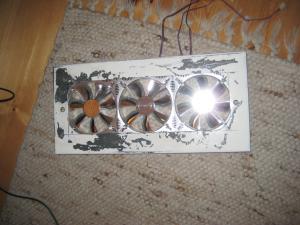

Lager med en 360mm grill til å ha på toppen. Har bare kuttet bort kantene til nå.

Endret 1. mai 2009 av Heigren

[Suppekatten]

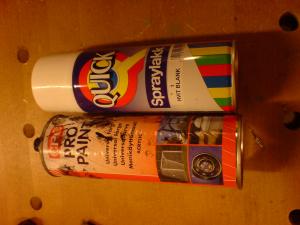

Har kjøpt in lakk. Har begynt på vifte grillen til toppen, men jeg ødela stikksag bladet, så må vente å få gjort det ferdigt til i morgen... Kommer trolig ny opdate i morgen kveld.

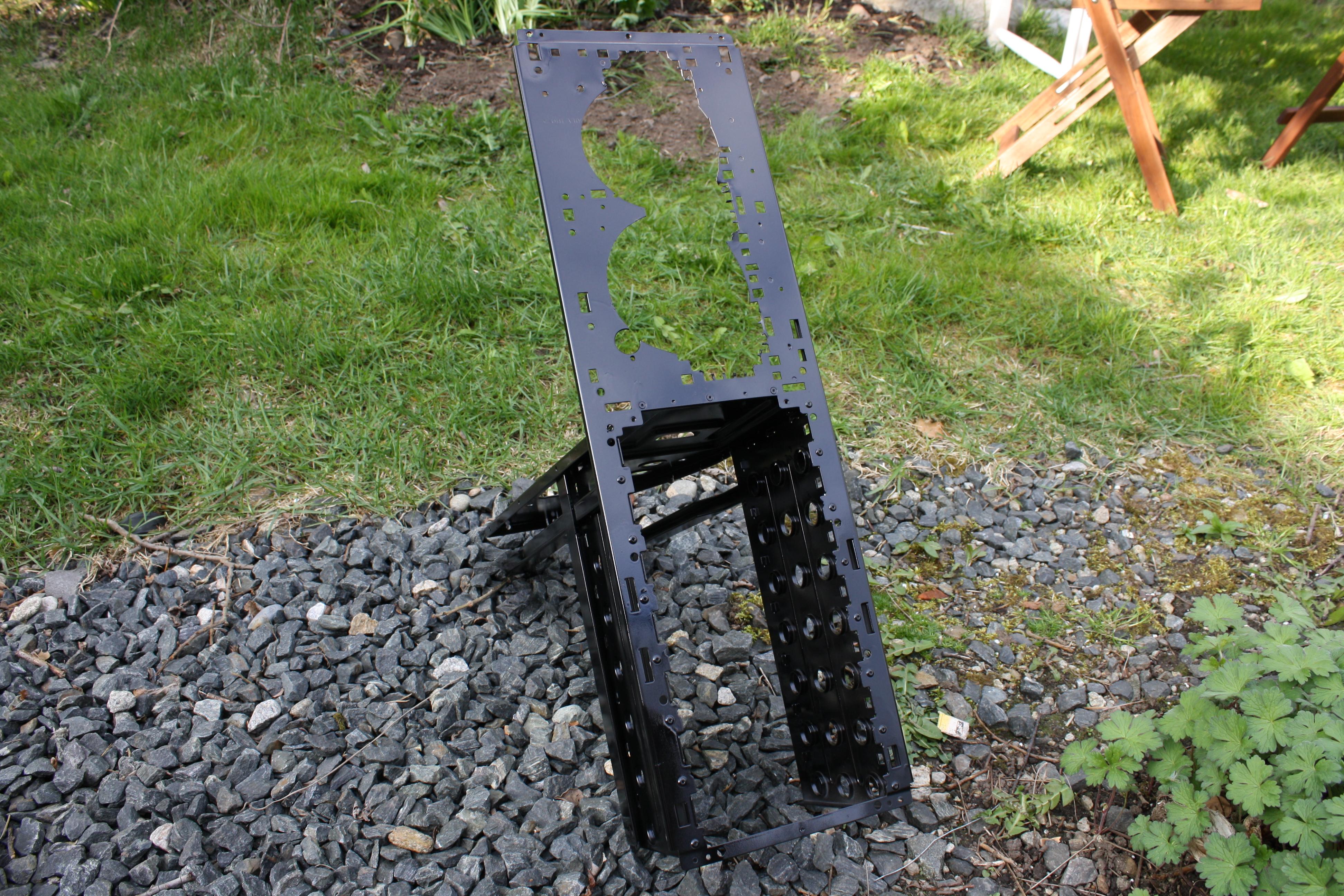

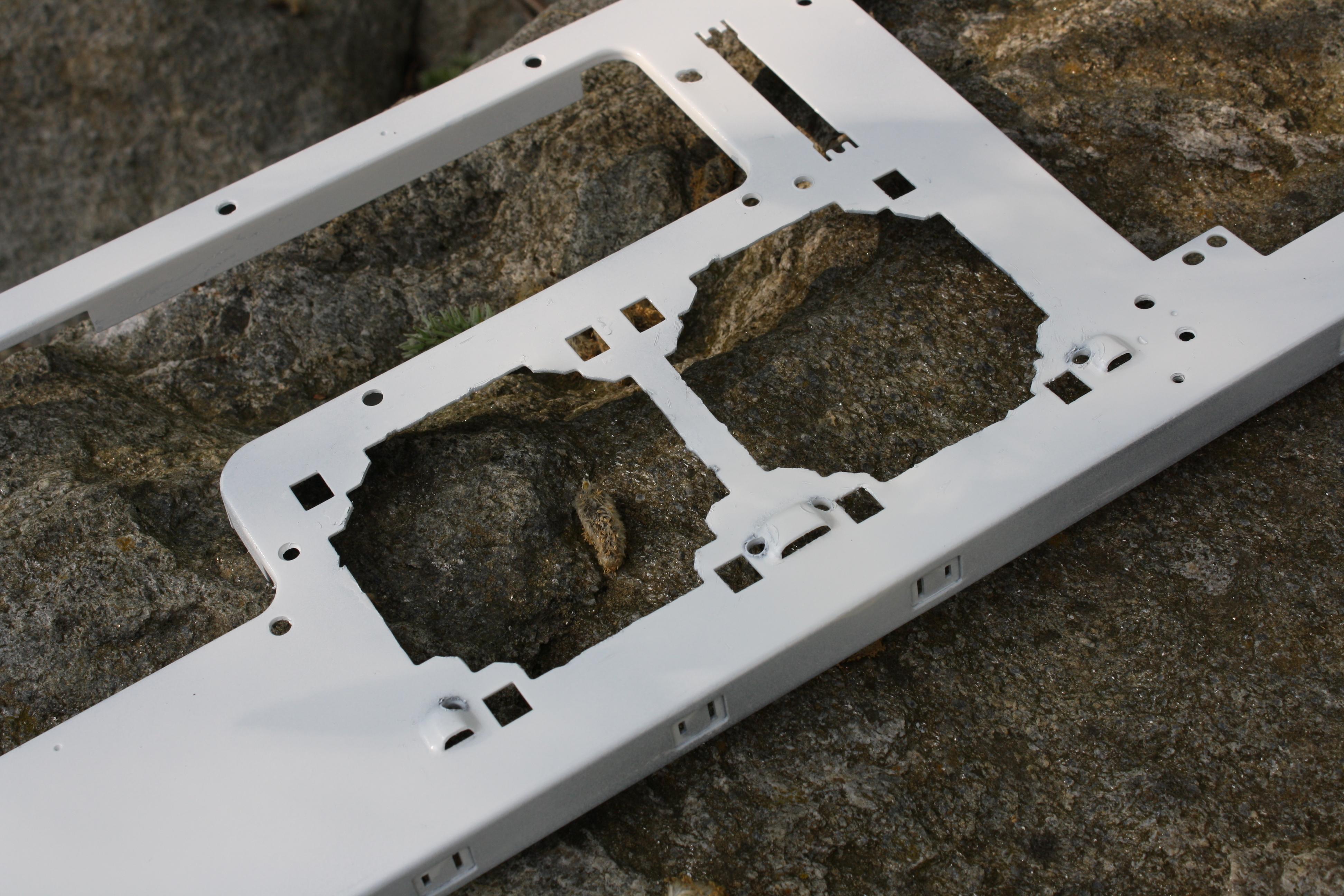

Endte opp med svart innvendigt på ramma.



Ting som har blitt gjort:

Kutta ut viftegrillene til 80mm viftene,

Borret hull til å feste plexiglass vinduet.

Fikset en hel god del på viftegrillen som skal være i toppen

Konfet meg på søndag den 26, endte opp med 26K og et Canon 1000D (Endelig kan jeg ta skikkelige bilder)

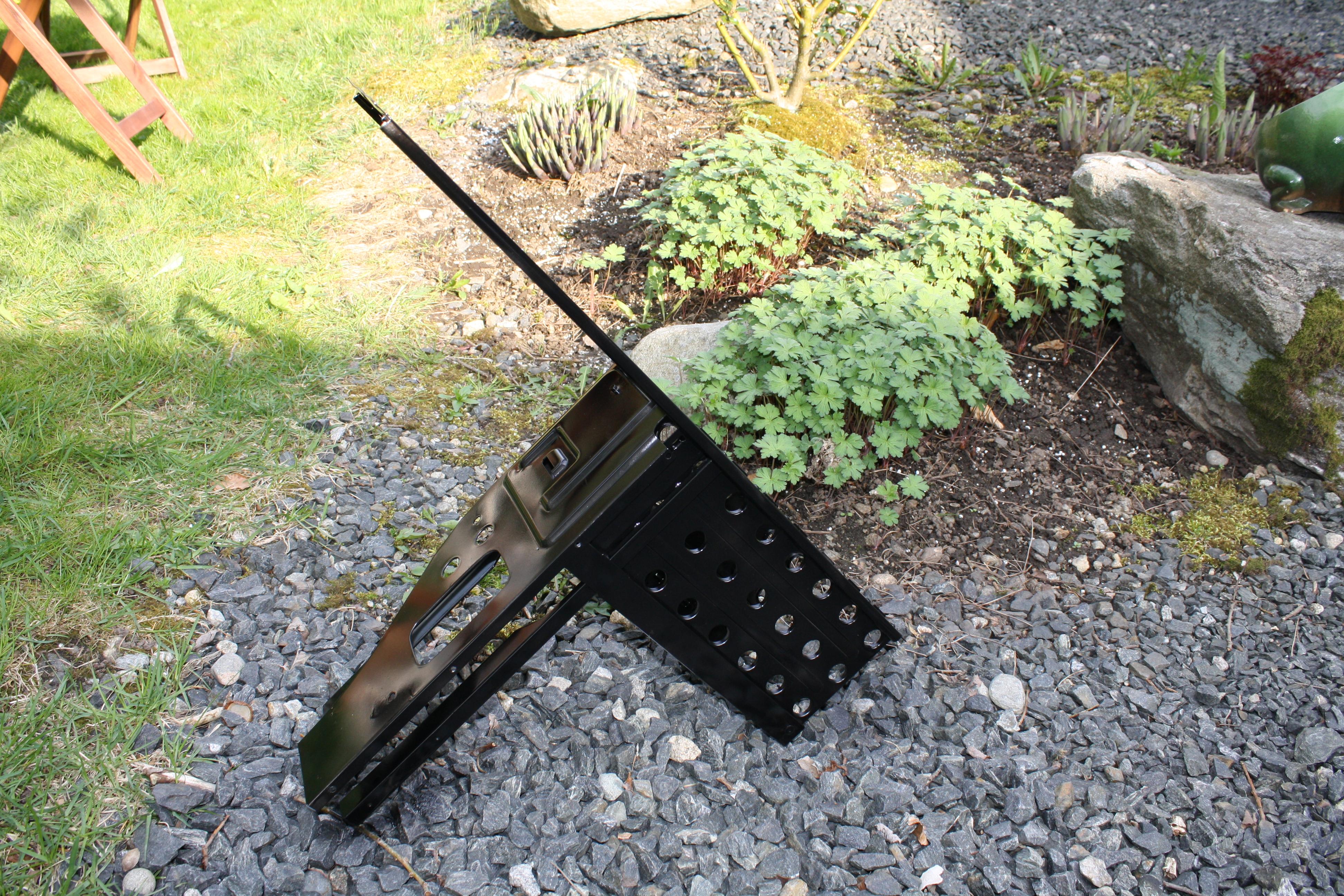

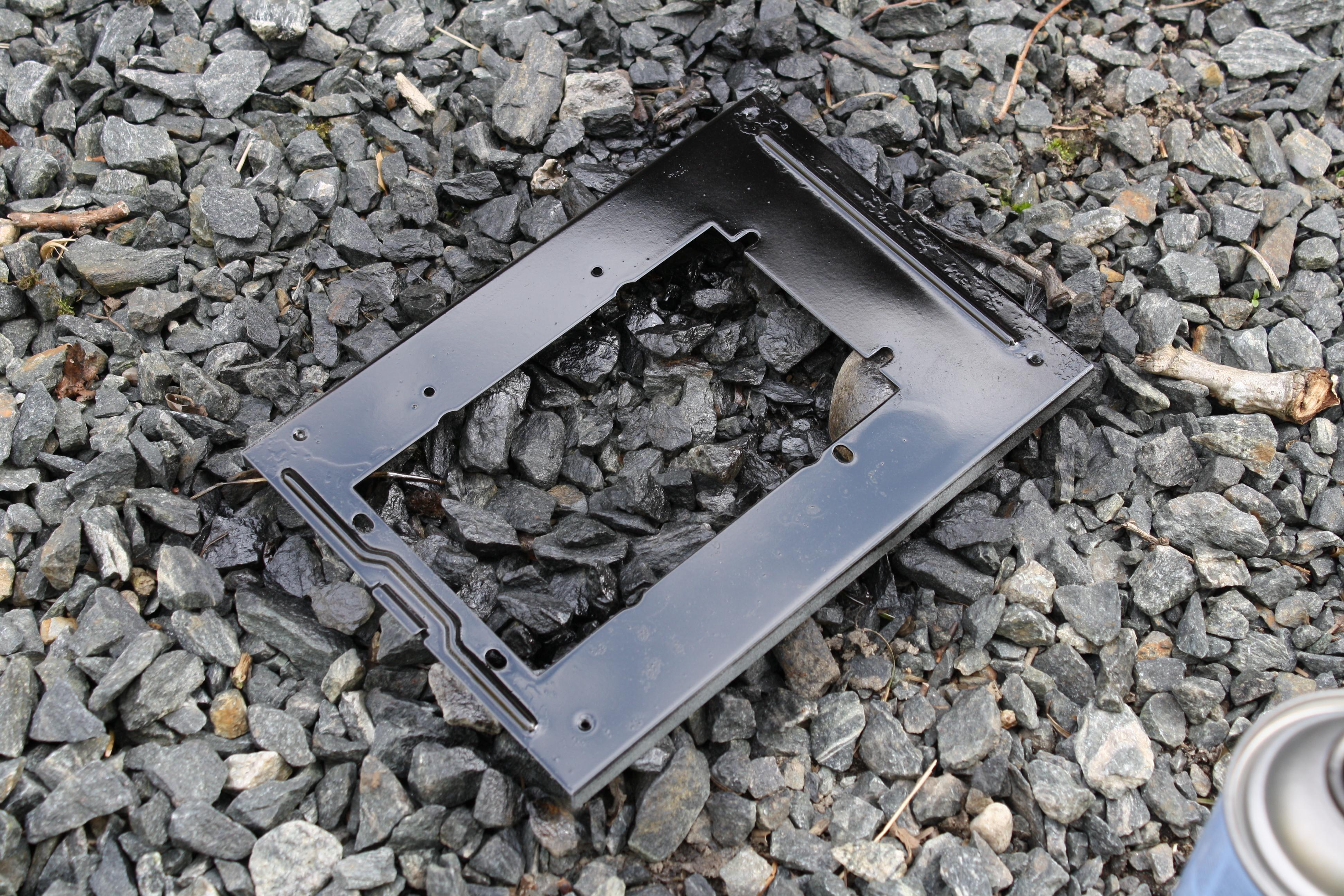

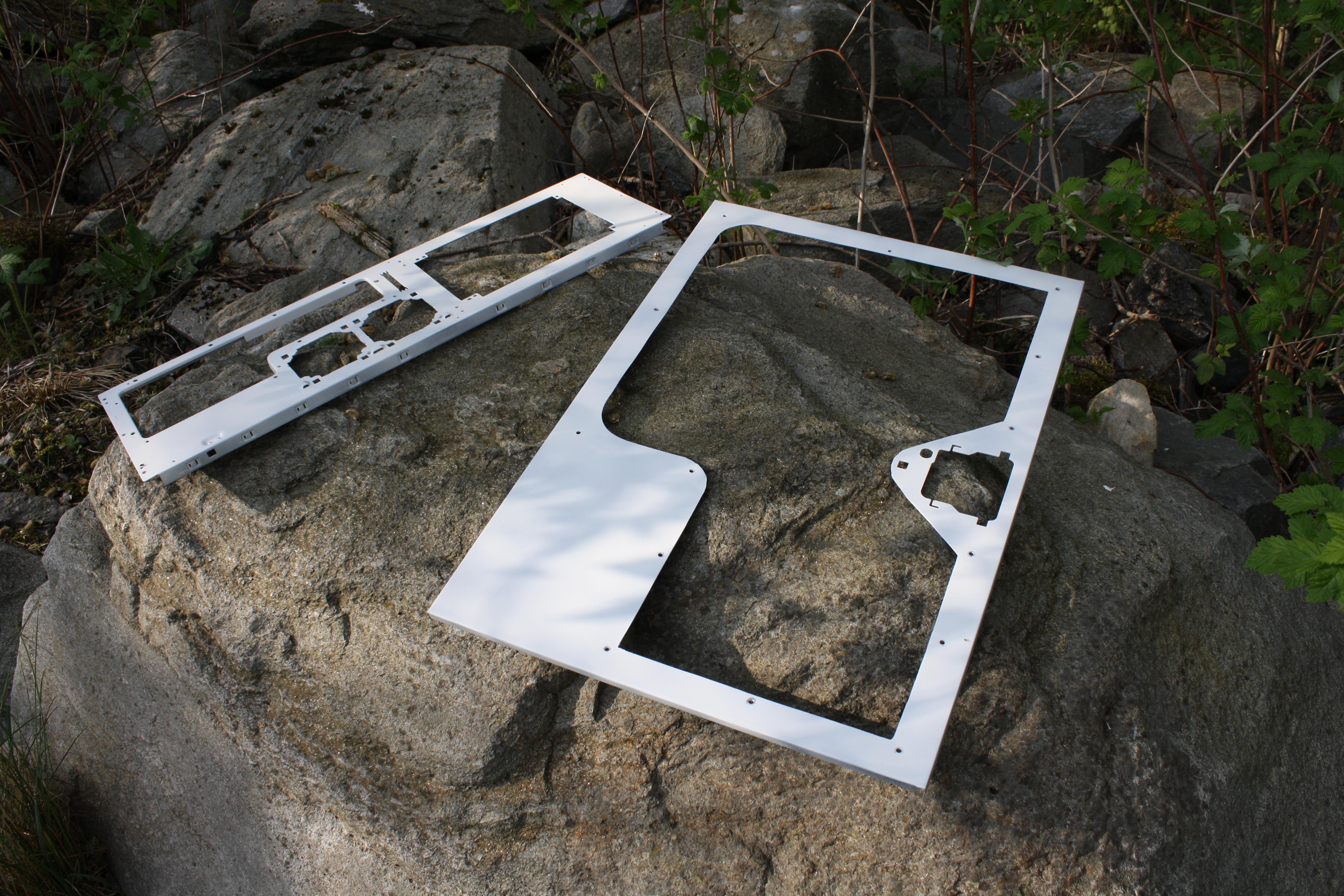

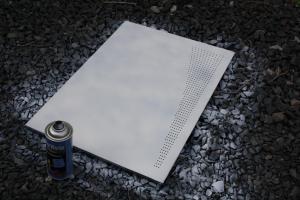

Her er etter første strøk:

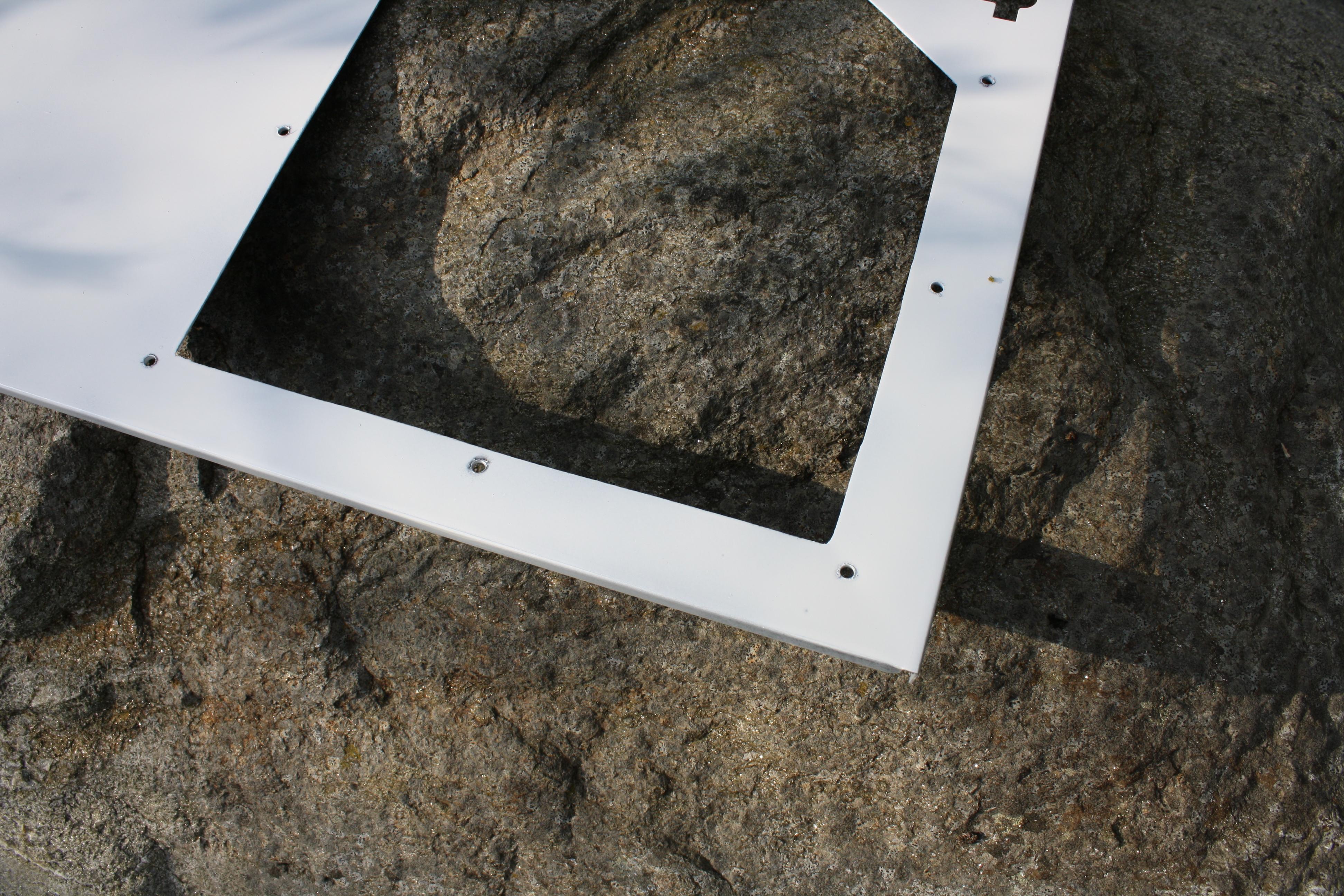

Hullene til å feste plexiet.

Endret 1. mai 2009 av Heigren

[Suppekatten]

Hvilken skal jeg velge?



http://www.mnpctech.com/BlackIce_Feser_Swi...tor_Grills.html



eller



http://www.mnpctech.com/Honeycomb_Radiator_Grills.html





skal vær av typen 3x120mm, men er usikker på hvilken jeg likte best. Pliis sei i kommentar tråden hvilken du likte best
