Innledning

Joda, nå er han igang igjen - stronger than ever!



Som flere sikkert la merke til mistet den brukerinspirerte casemoden desverre mistet litt piffen etter hvert. Grunnen er enkel - kabinettet var rett og slett for stort, og med store ting kommer store planer . Så, etter den siste updaten bestemte jeg meg for å starte fra bunn av, da med et stk. Lian Li PC A05B (bilder under) - et kabinett av et noe annet kaliber enn TJ07'et. Alt ble solgt unna i en fei, og nye godsaker ble planlagt.





Nå er mesteparten av godsakene faktisk allerede kommet, jeg ville ikke bryte ut i all hast og kunngjøre en ny casemod med mindre jeg visste jeg kunne gjennomføre det. Andrepost følger straks med full utstyrsliste, planer, og noen tegninger jeg har holdt på med i dag.



-----

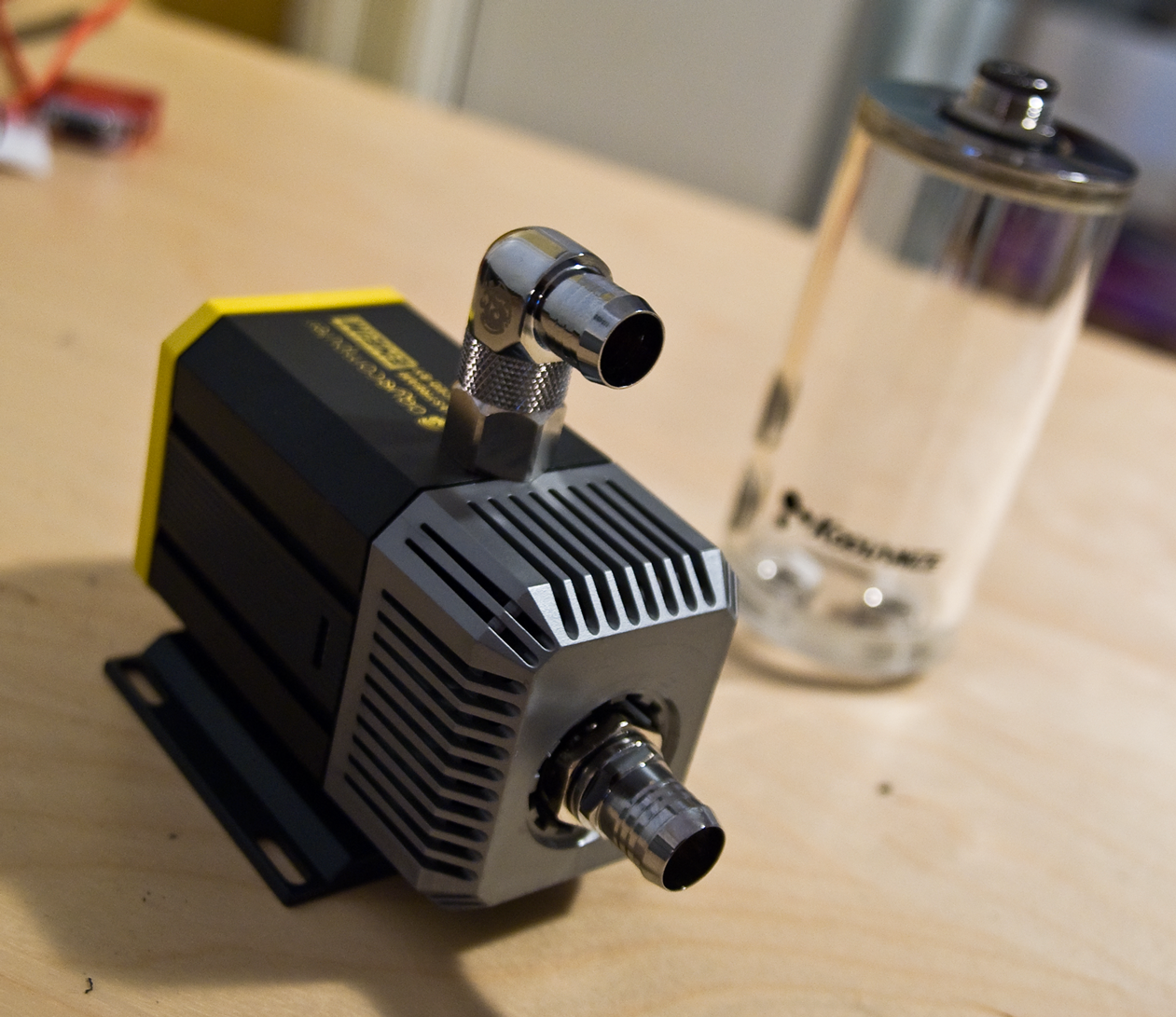

Som vanlig legger jeg med en liten godsak, en teaser som virkelig får små'n til å vibrere.

Looks good, 'eh?



Kommentartråden finner dere her:

https://www.diskusjon.no/index.php?showtopic=1049721



-----



Oppdateringer:

18.12.2008: Utstyr og to-do lister!

19.12.2008: Stripping av kabinett og planlegging

20.12.2008: Kutting av kabinett

21.12.2008: Montering og problemer med radiator

05.01.2009: RAM har ankommet

08.01.2009: Hovedkort og kjøling

27.03.2009: Montering - del 1

21.06.2009: Tre skritt frem, fire tilbake.

22.06.2009: Hva er det som venter?

22.06.2009: Fremtiden; planer endres



-----



Wallpapers:

Klikk for å se/fjerne innholdet nedenfor

2560x1600:

Klikk for å se/fjerne innholdet nedenfor







1920x1200:

Klikk for å se/fjerne innholdet nedenfor





1680x1050:

Klikk for å se/fjerne innholdet nedenfor





De som ønsker bilder i custom oppløsninger, evt andre vinkler bilder eller versjoner, send meg en PM - eller skrik ut i kommentartråden.

Endret 22. juni 2009 av WheelMan

[WheelMan]

Første update!

Utstyr og to-do lister!

Hardware!
CPU: Intel i7 920 (D0)
Hovedkort: Asus Rampage II Gene X58
RAM: Corsair Dominator (3/6x2 GB)
Skjermkort: 2x Nvidia GTX 285
Lagring: 2x OCZ Agility 60 GB

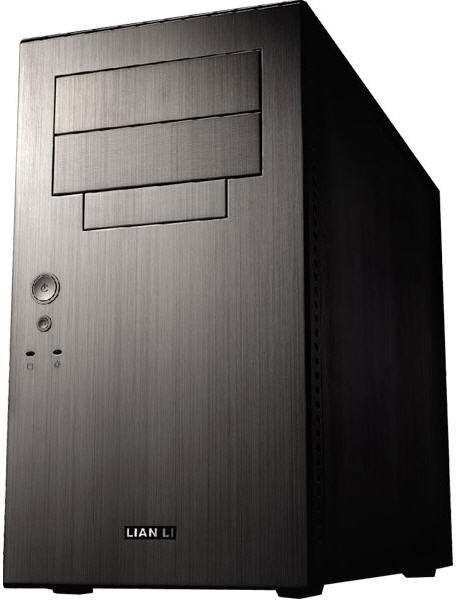

[F]Kabinett: Lian Li PC A05B

Vannkjøling!
[F]CPU-blokk: Swiftech Apogee GTZ
[F]NB/HK-blokk: Swiftech NB-MAX
GPU-blokk: HEATKILLER® GPU-X² GTX285 fullcover
RAM-blokk: MiPS RAM Freezer 6 'Corsair Edition'
[F]Radiator: Aquacomputer Airplex XT 360
[F]Pumpe: Aquacomputer Aquastream XT Ultra (USB)
[F]Tank: Koolance 120
[F]Fillport: DangerDen 1/2"
[F]Slanger: Tygon 1/2" ID, 11/16" OD
[F]Nipler: Bitspower Fatboy all the way!

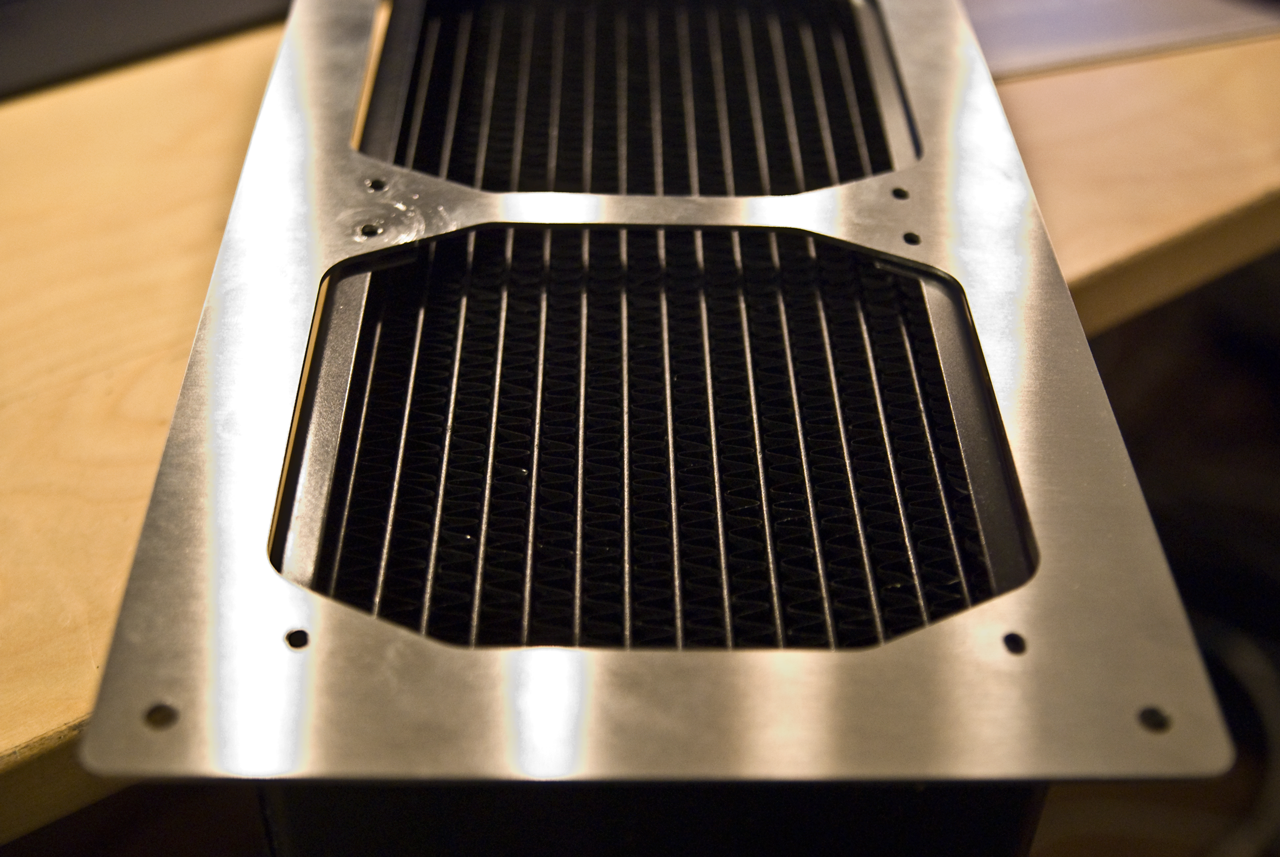

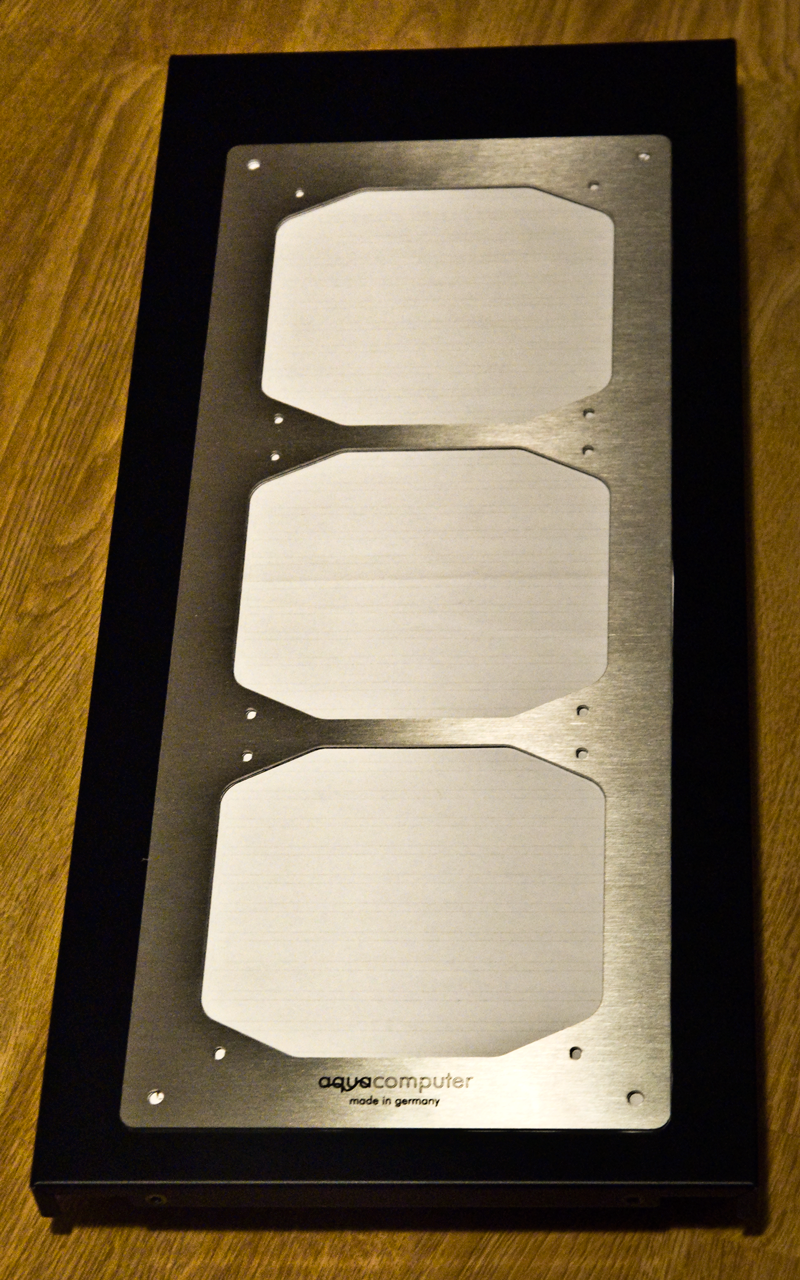

[F]Radiatorgrill: Aquacomputer mounting plate for Airplex XT

To-do list!
- Fylles ut etterhvert

[F] = Fikset
= Under veis
= Ikke ordnet / tenkt på enda

--
Ny teaser:


Kommentartråden finnes fortsatt her:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 22. juni 2009 av WheelMan

[WheelMan]

Andre update!

Stripping av kabinett og planlegging

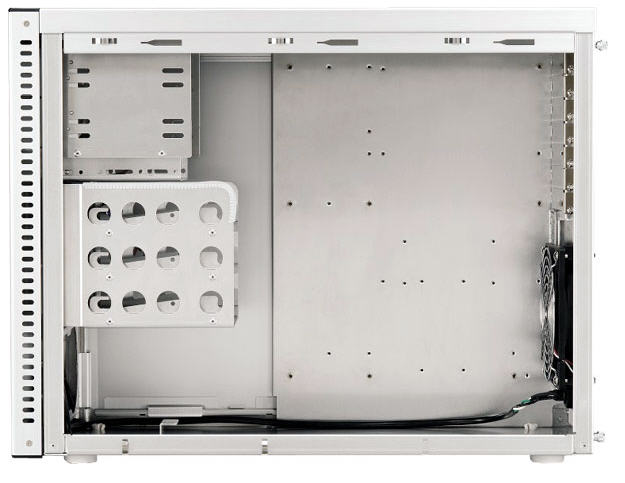

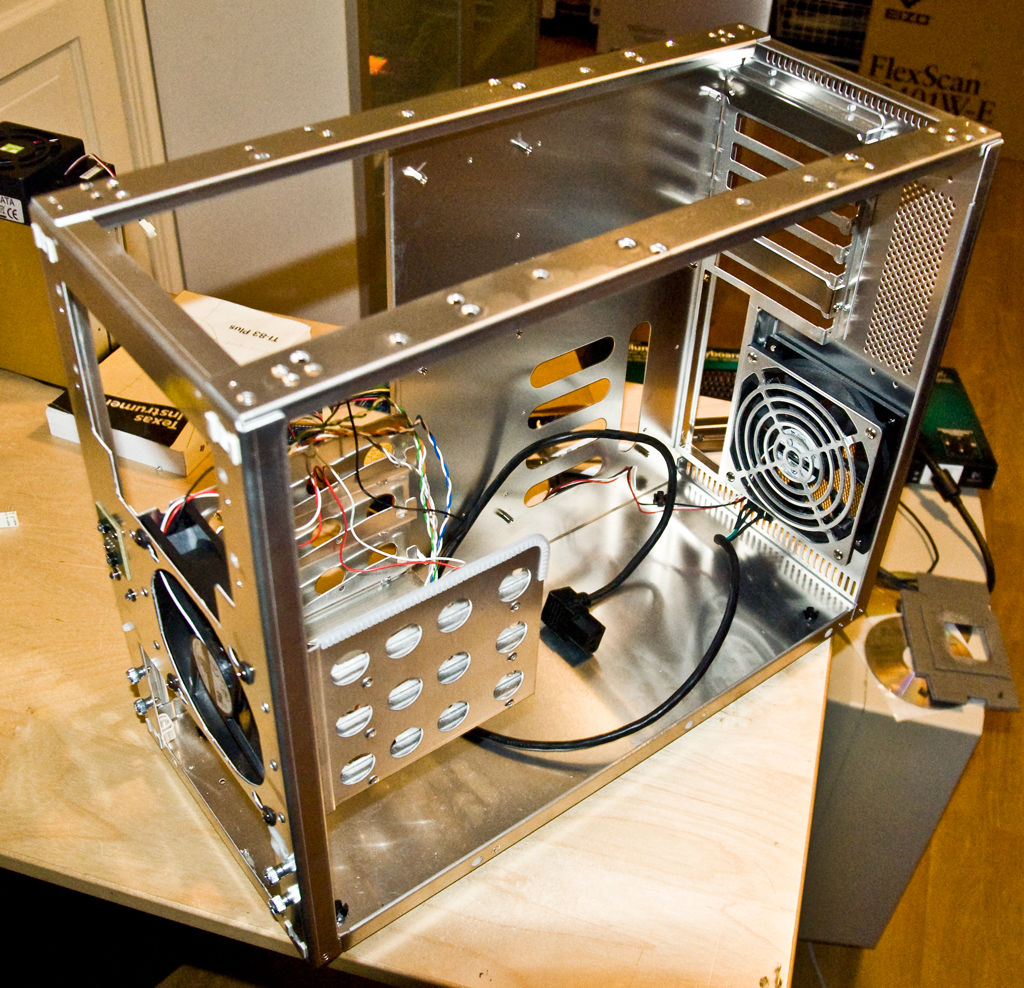

I dag begynnte den magiske jobben med å strippe ned kabinettet, og klargjøre det for kutting til radiator, fillport o.l. Slik ser da kabinettet ut nå:



Resten av planene for i kveld står det montering / kutting av / til radiator i toppanelet. Jeg har kuttet ut en mal, men trenger deres hjelp ang. plassering:

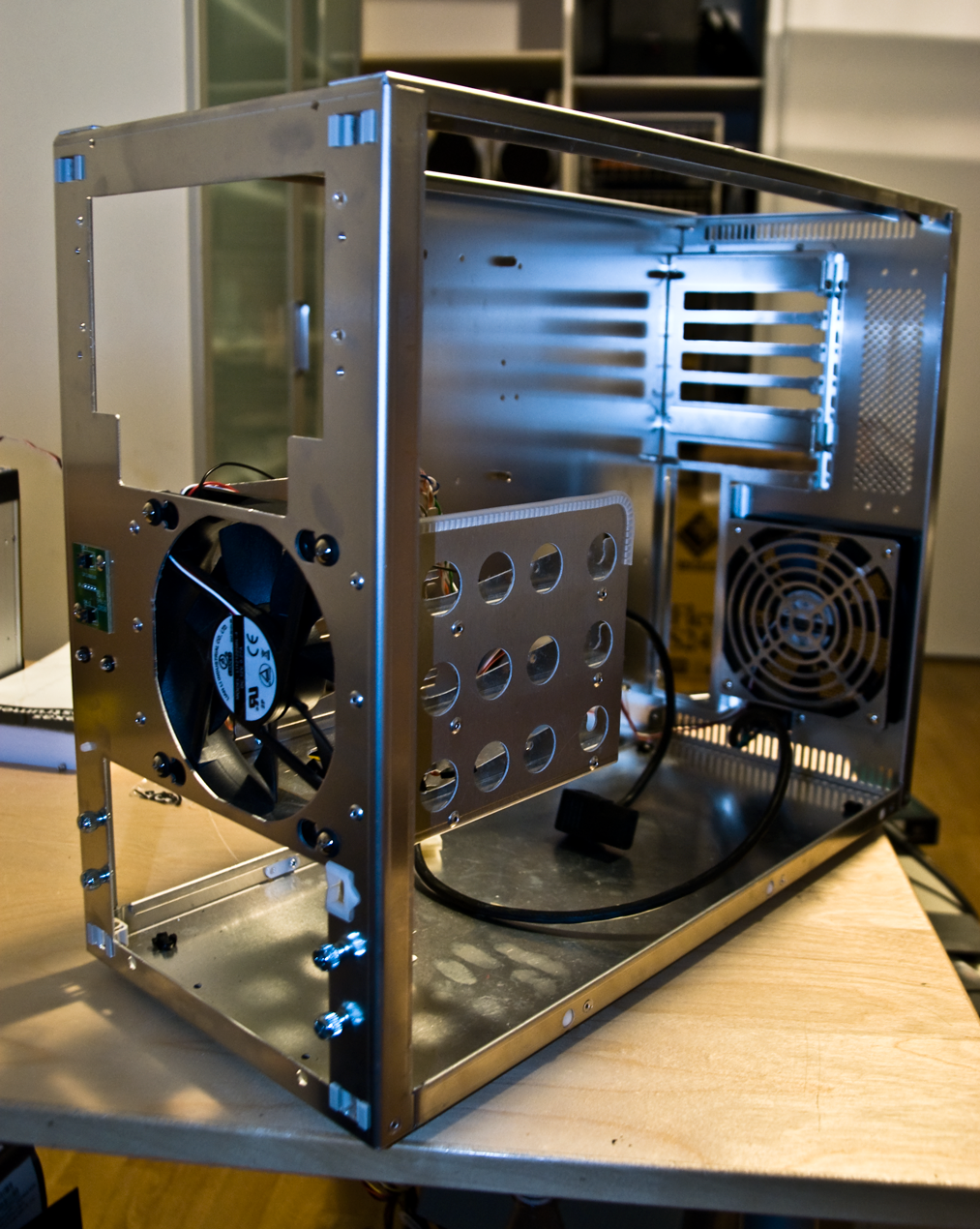

Slik har jeg da satt det opp. Som dere ser er det ganske mye mer plass bak en foran, dette med tanke på fillport. Det jeg trenger hjelp til er om fillporten skal stå foran eller bak. Med fillporten følger også tanken med. Det er en slik tank:

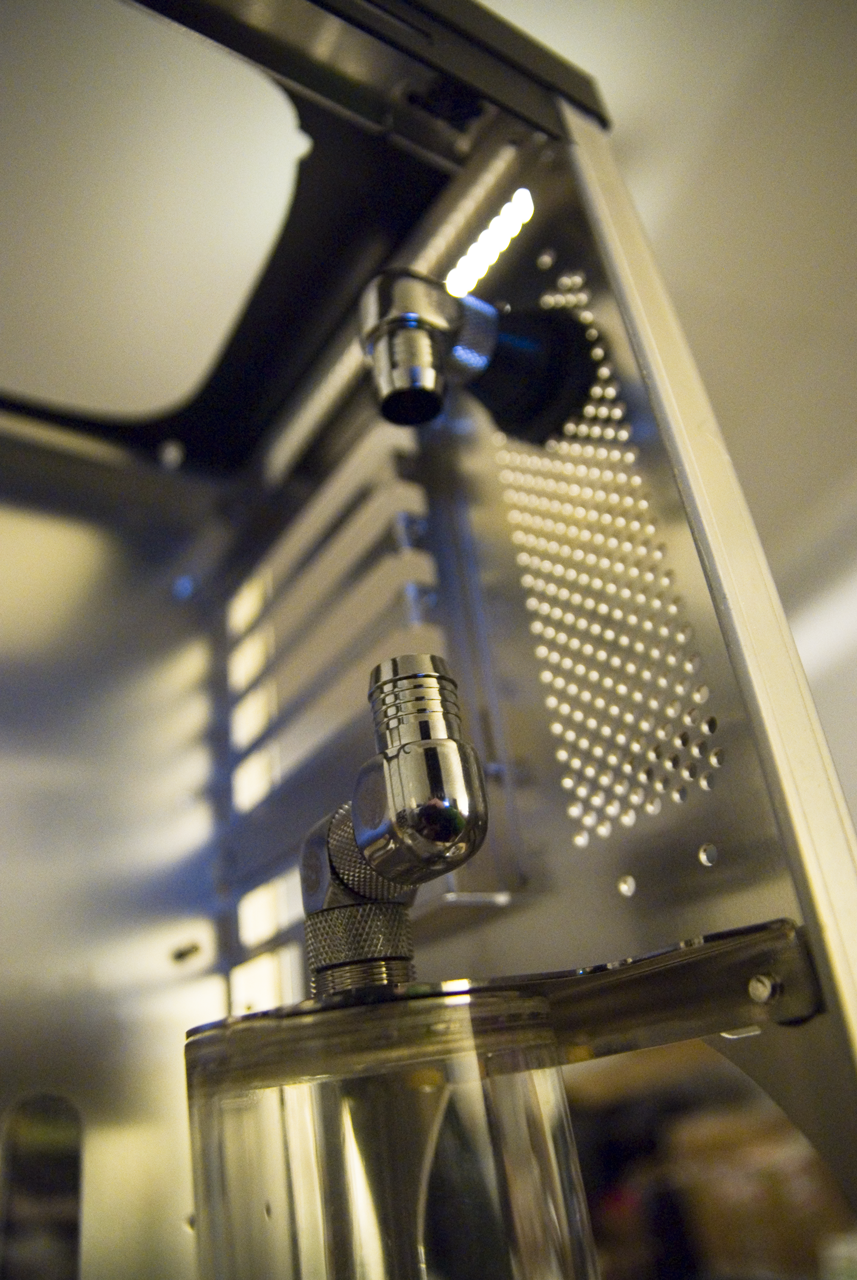

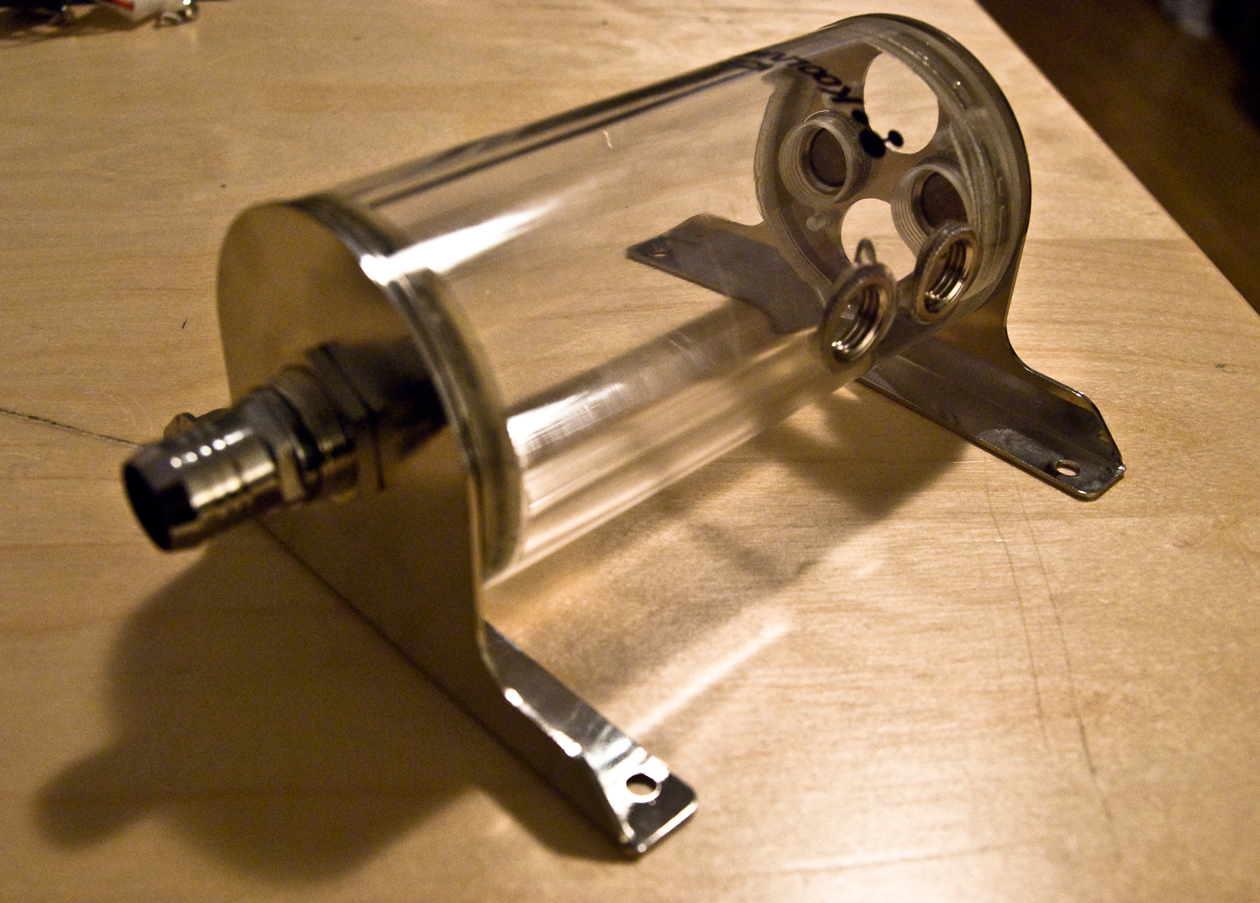

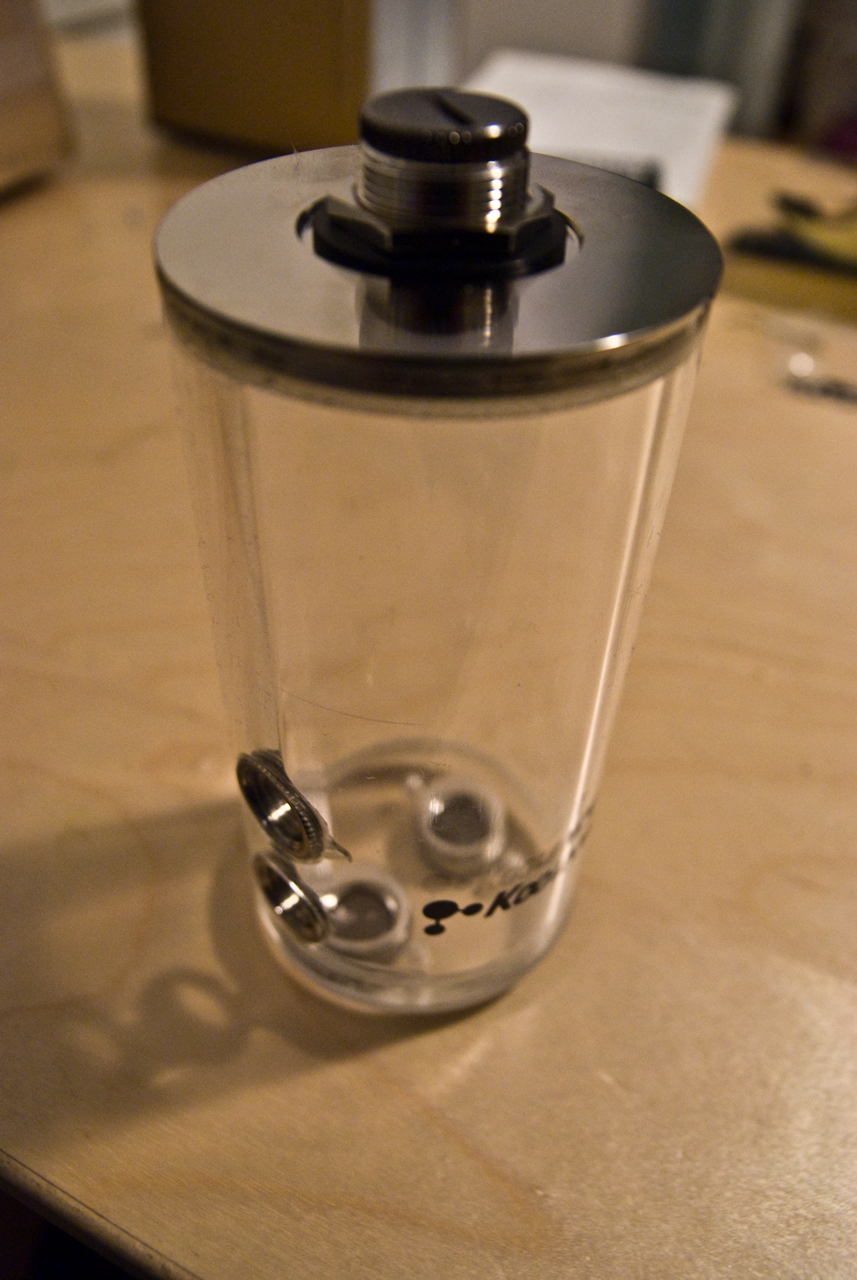

Denne tanken er litt finurlig. Den festes i en 120mm vifteplass og har fem utganger - to under, to foran, og en i topp for fillport.


Denne tanken, med fillport, er det jeg sliter med å plassere. Radiatoren skal som dere sikkert har frostått ha nippel-siden forover i kabinettet, og pumpen skal stå der HDD-racket er nå - eller på toppen av strømforsyningen som står under, har ikke bestemt meg enda. Vennligst gi deres mening, og kommenter i kommentartråden:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 27. mars 2009 av WheelMan

[WheelMan]

Tredje update!

Kutting av kabinett

Som nevnt i forrige update hadde jeg litt problem med å plassere fillport og radiator. Og da det aldri kom noen meninger / forslag i kommentartråden bestemte jeg meg for å løse det selv. Det ble til en 100% midstilt radiator, og samtidig en helt grei plassering av fillport.

Etter noe laber konurranse-ånd i kommentartråden kan jeg nå avsløre at det mystiske bildet er noe av resultatet etter kutting i toppen - for radiator og radiatorgrill.

Da jeg tidligere har ekstremt dårlig erfaring med sag og alt som har med slikt å gjøre, måtte jeg kalle inn slaven min.

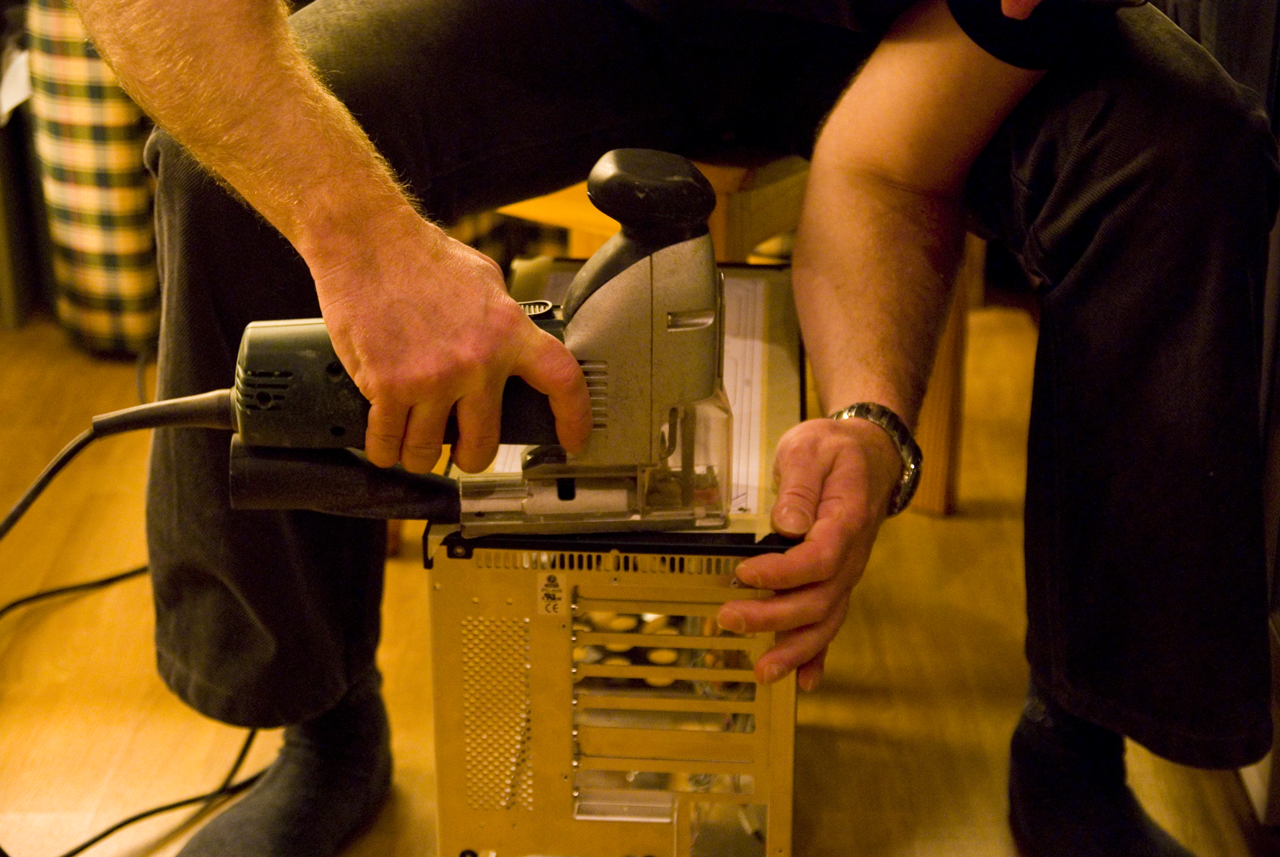

GOGO slave!



- Det kreves en del forarbeid for å få dette til å stå rett, så litt måling, mer måling, og litt teip måtte til. Ser ikke slaven min macho ut btw?

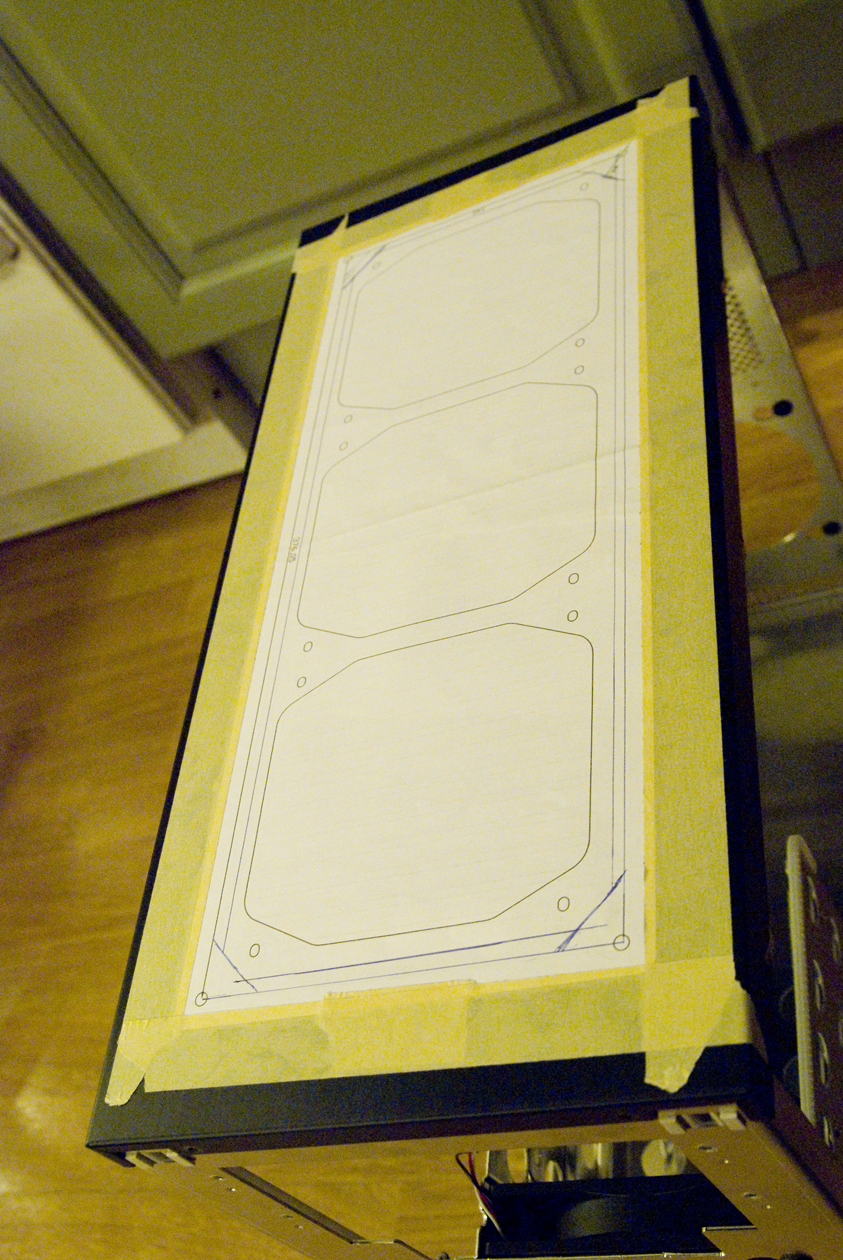

- Slik endte det da opp

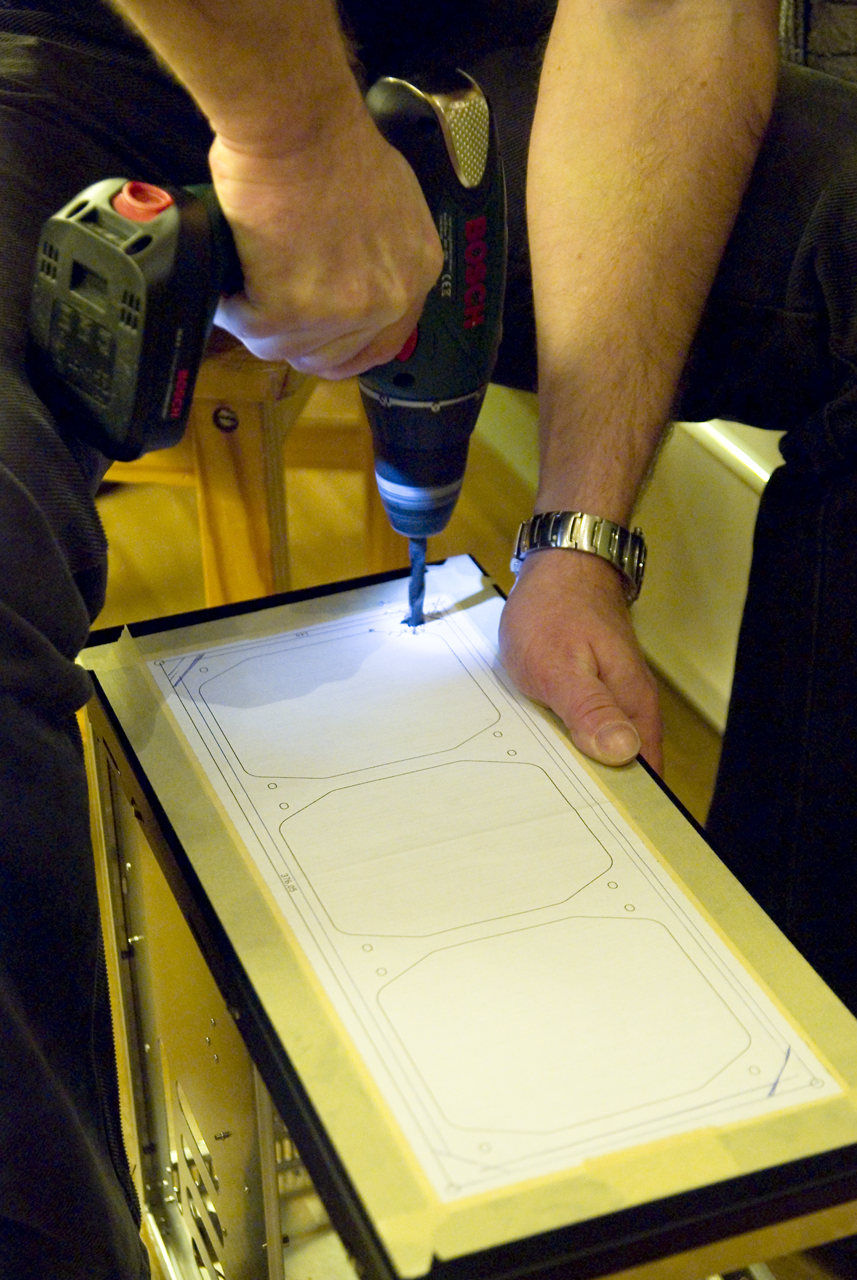

- Borring av hull for å feste radiatorgrill.


- Saging av hull til radiator og radiatorgrill.


- Resultatet

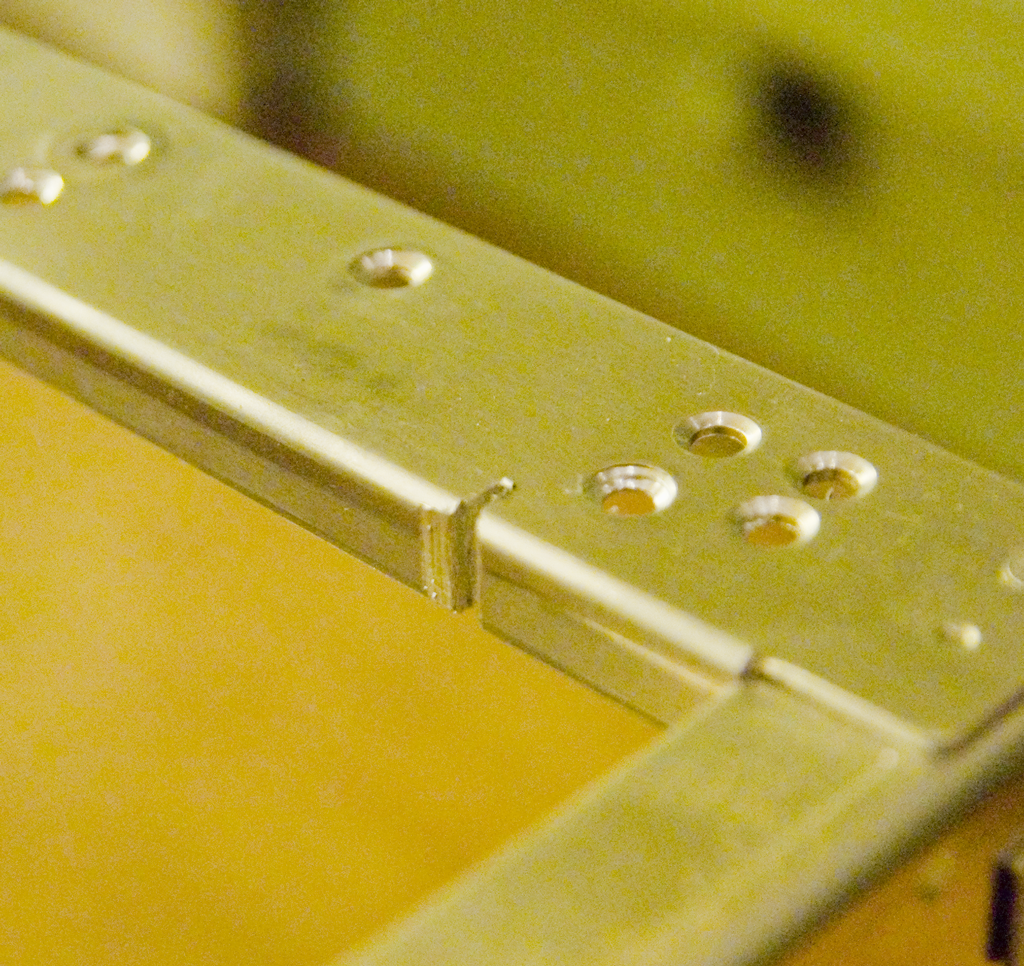

- Det viste seg at kabinettets avstivere sto bittelitt i veien for festene til radiatorgrillen, så vi måtte lage noen små kutt i de for å få festet den skikkelig.


- Etter det kuttet vi ut hullet for fillporten, som dere ser flyttet jeg den til baksiden av kabinettet istedefor toppen.

Innvendinger? Tips?
Ta en tur innom kommentartråden og fyr løs
https://www.diskusjon.no/index.php?showtopic=1049721

--
Neste update kommer i kveld / morgen, gled dere!
Teaser:
Endret 27. mars 2009 av WheelMan

[WheelMan]

Fjerde update!

Montering og radiatorproblemer

Joda, i dag var dagen jeg skulle forene topplokk på kabinett med radiator, og radiatorens skinnende grill. La oss nå se hvordan det gikk..
..eller skal vi det? For det gikk til he

I all frustrasjonen ble det ikke til at jeg tok noen bilder av monteringa, men dere kan få se hvordan det gikk.

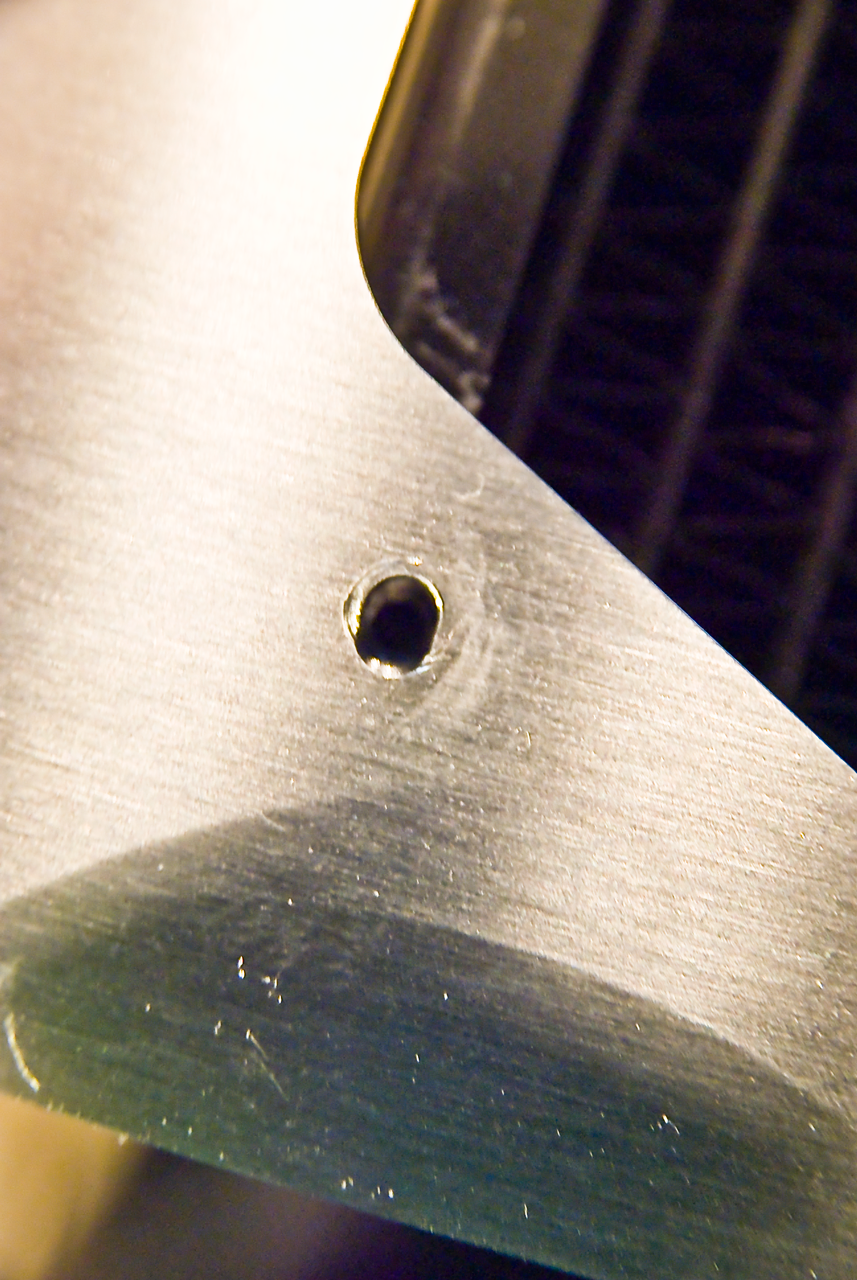

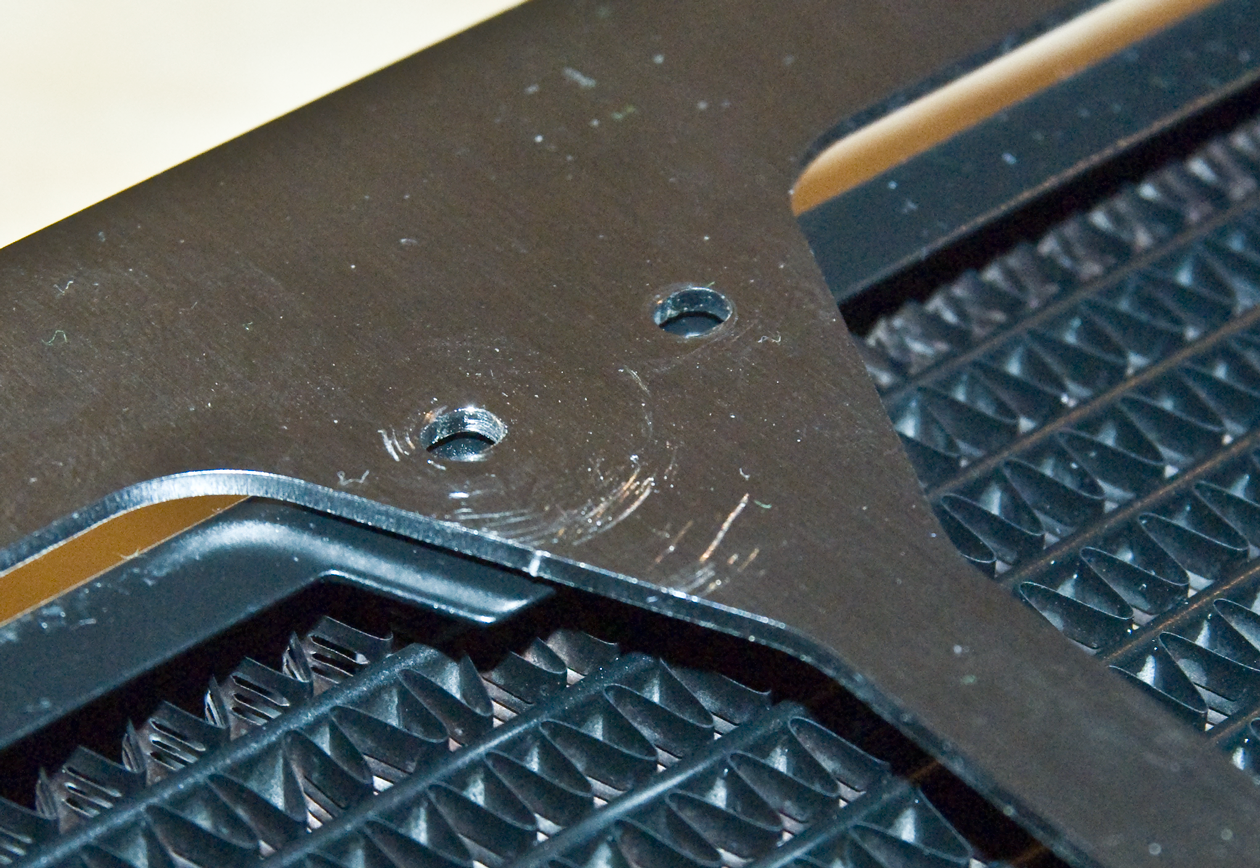

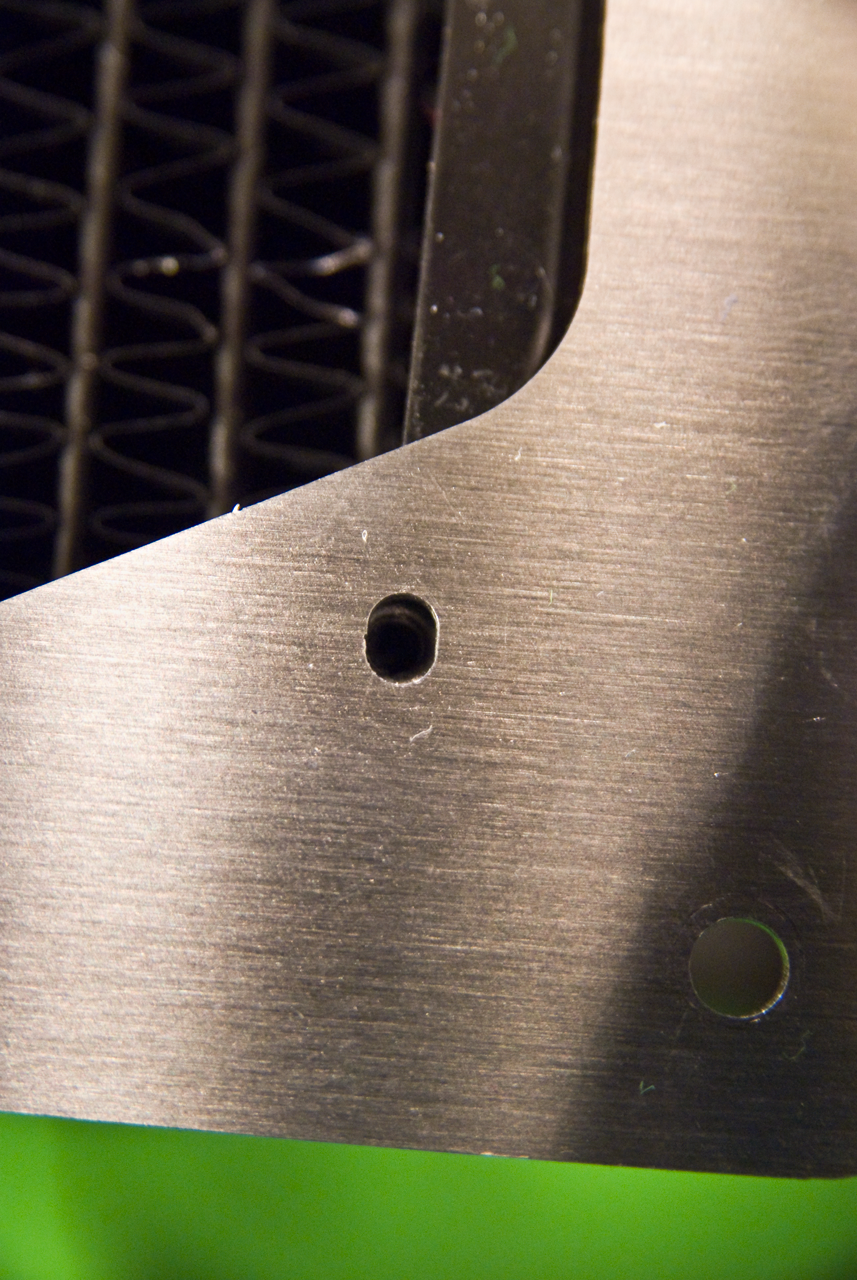

- Disse to bildene viser at begge skruehullene i enden av radiatoren står på linje ift. radiatorgrillen - la oss nå se hvordan disse utarter seg når vi beveger oss videre oppover radiatoren.

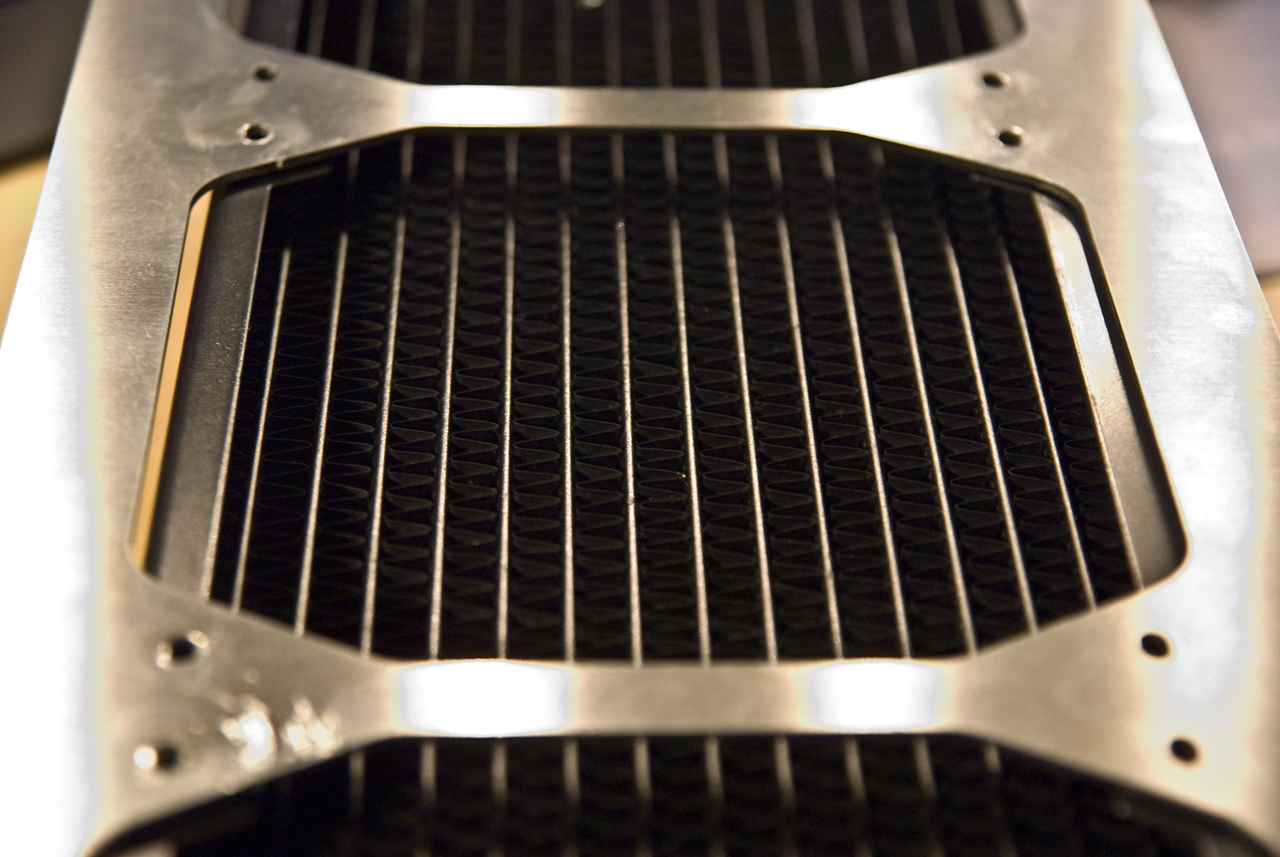

- Første vifteplass ser sånn tålelig OK ut


- Her ser vi at ting begynner å skeie littegranne ut


- Her er det.. mildt sagt horribelt. Ja, de to hullene i ene enden står fortsatt riktig.


Dette resulterte i at når jeg monterte godsakene fikk jeg kun skrudd i 6 av 12 skruer - og i tilleg bestemte den ene seg for å sette seg fast. Dette igjen resulterte i at toppen på skruen gikk i stykker, og tyngre skyts måtte til - det er ingenting en leatherman ikke kan fikse.

- Slik endte da dette - hverken pent eller veldig delikat.

..

https://www.diskusjon.no/index.php?showtopic=1049721 Endret 27. mars 2009 av WheelMan

[WheelMan]

Femte update!

RAM ankommer!

Da var RAM mottatt - 8 GB med Geil Black Dragon fra Multicom til den nette sum av 807,-

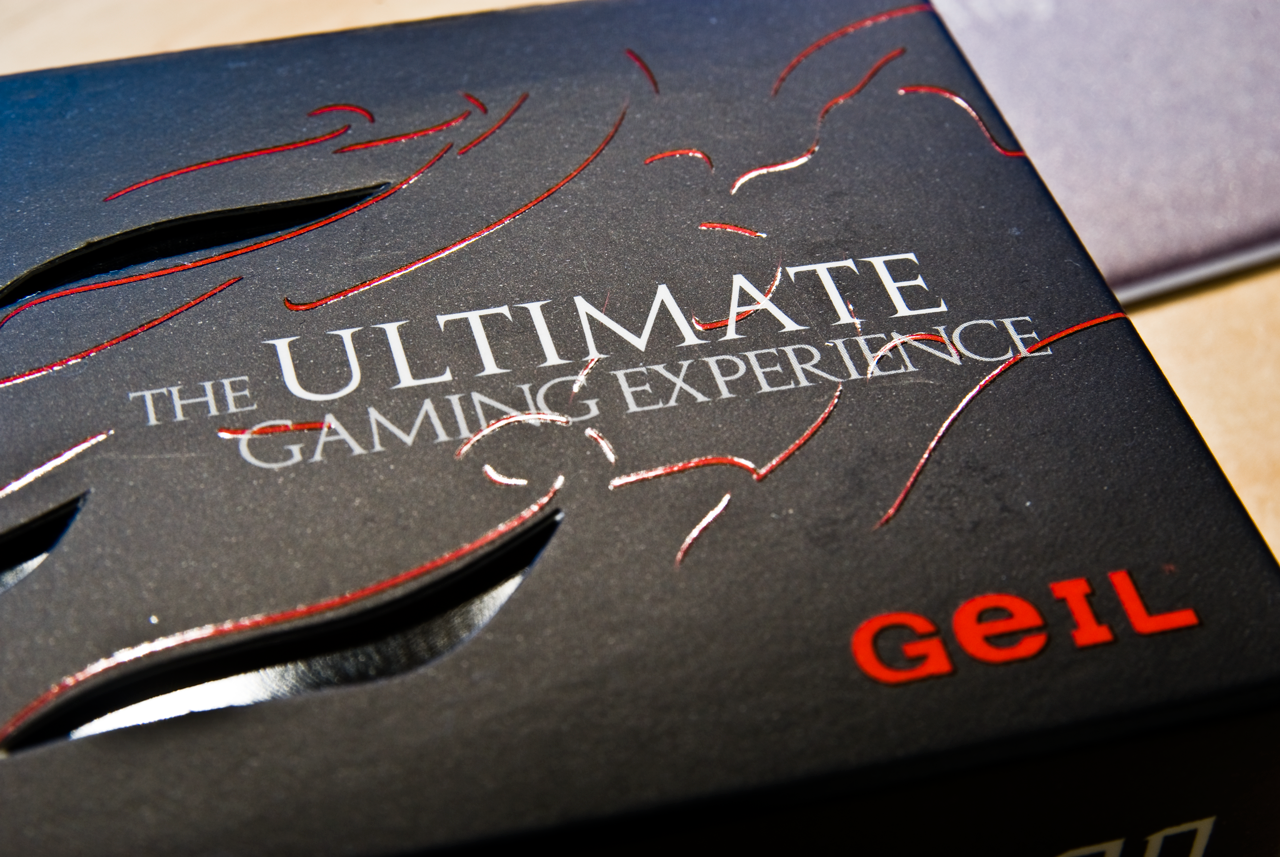

- Esken

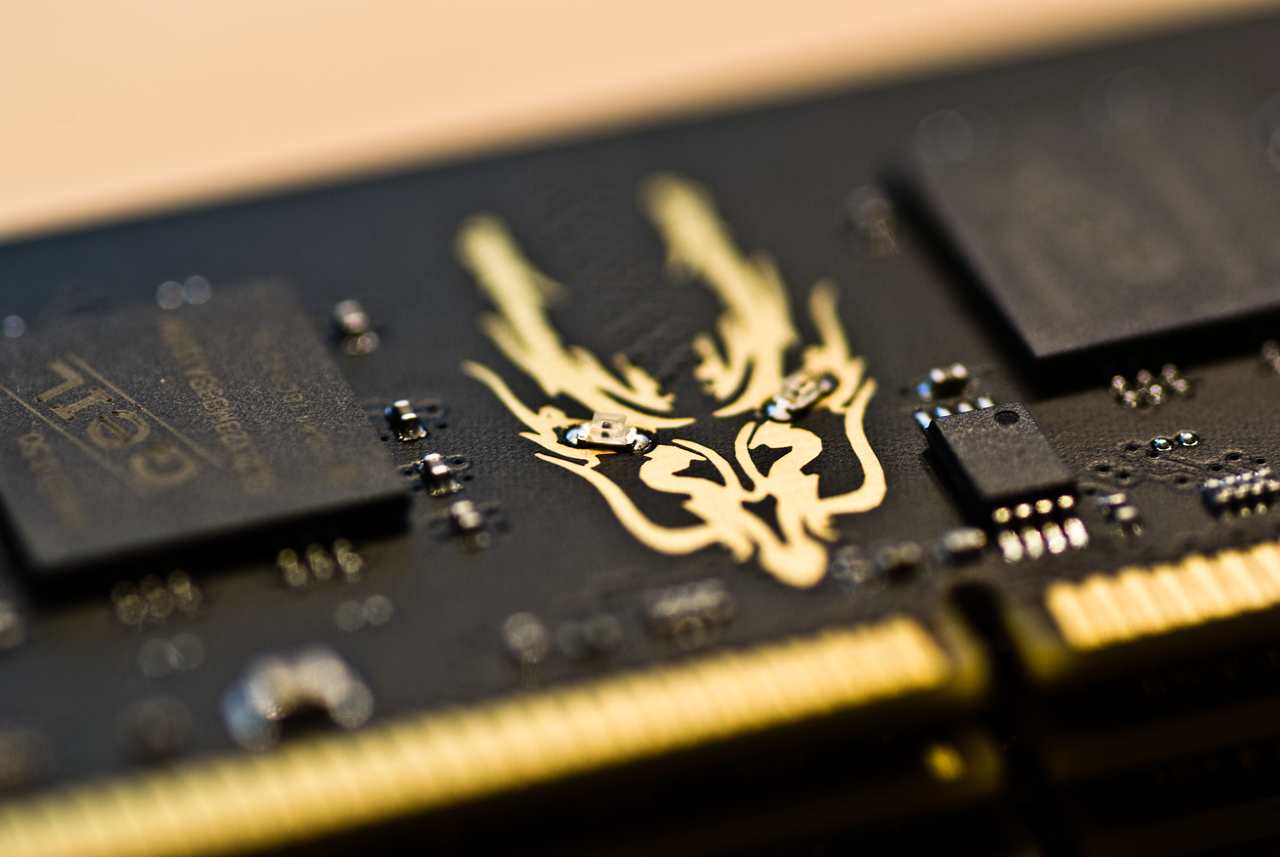

- Black Dragon-logoen

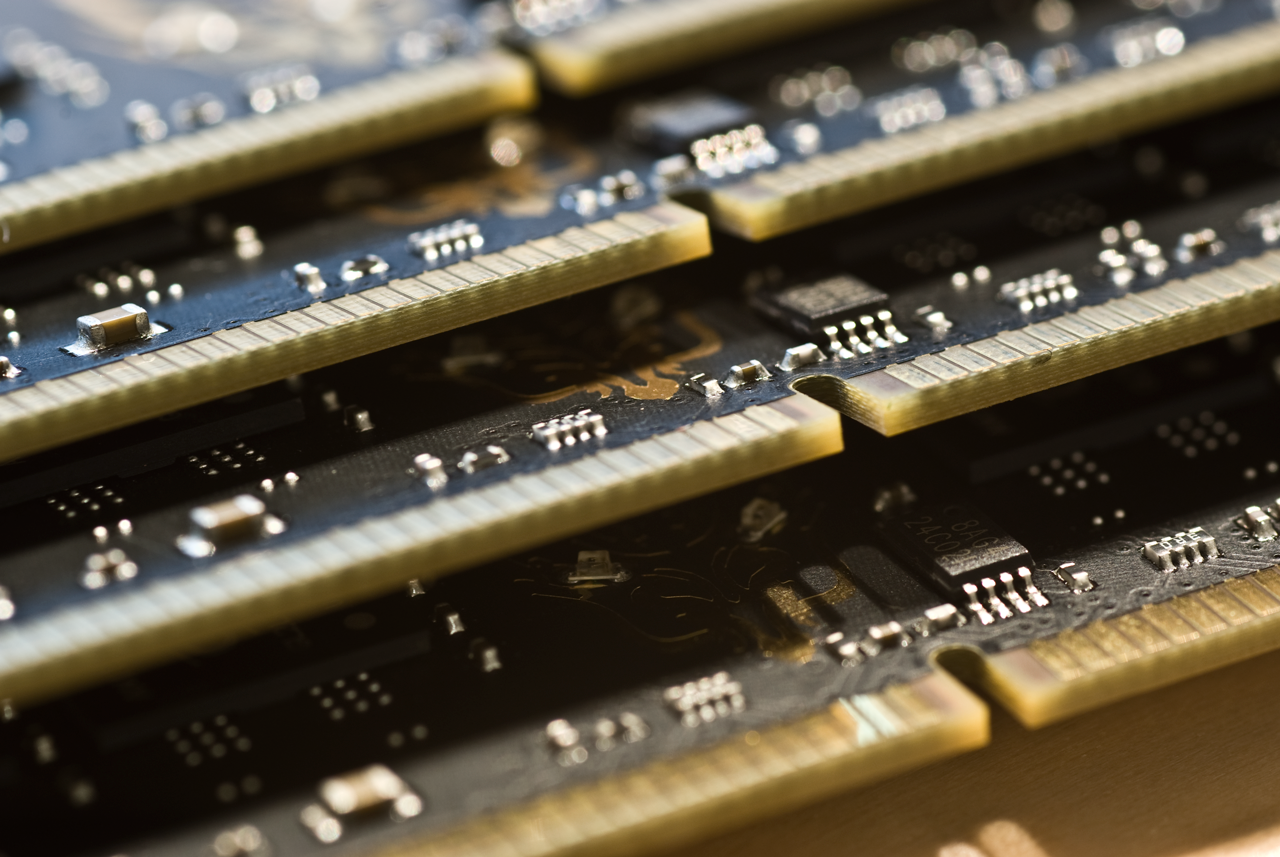

- Brikkene

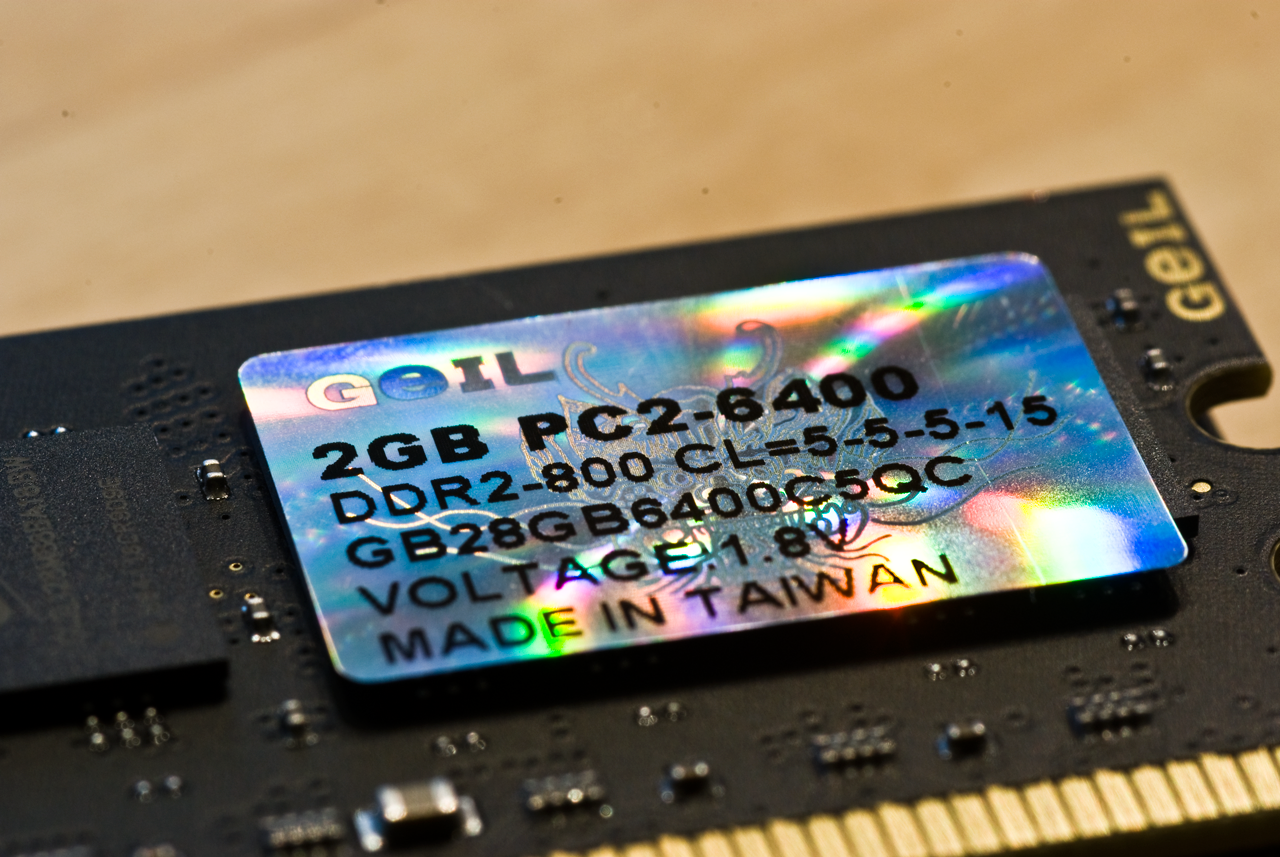

- Spesifikasjoner

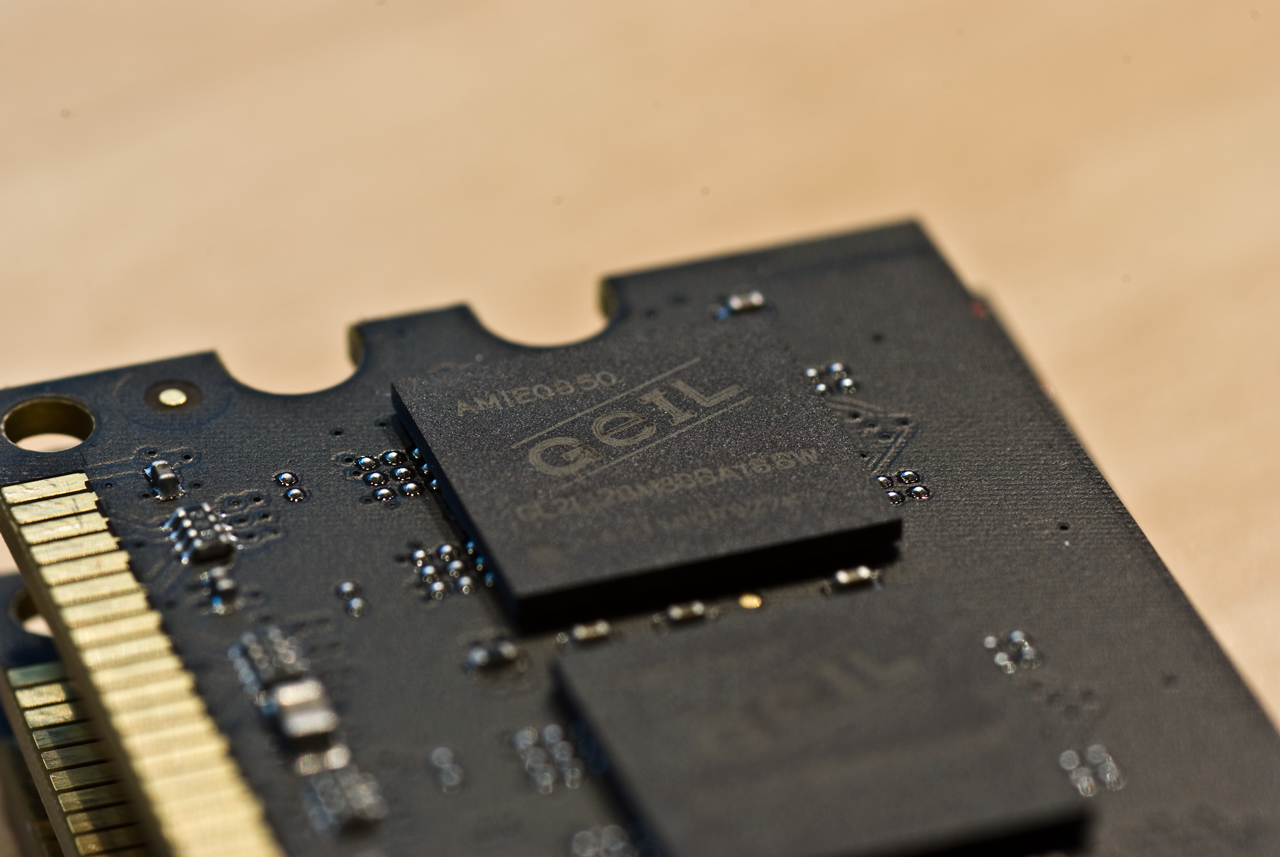

- IC

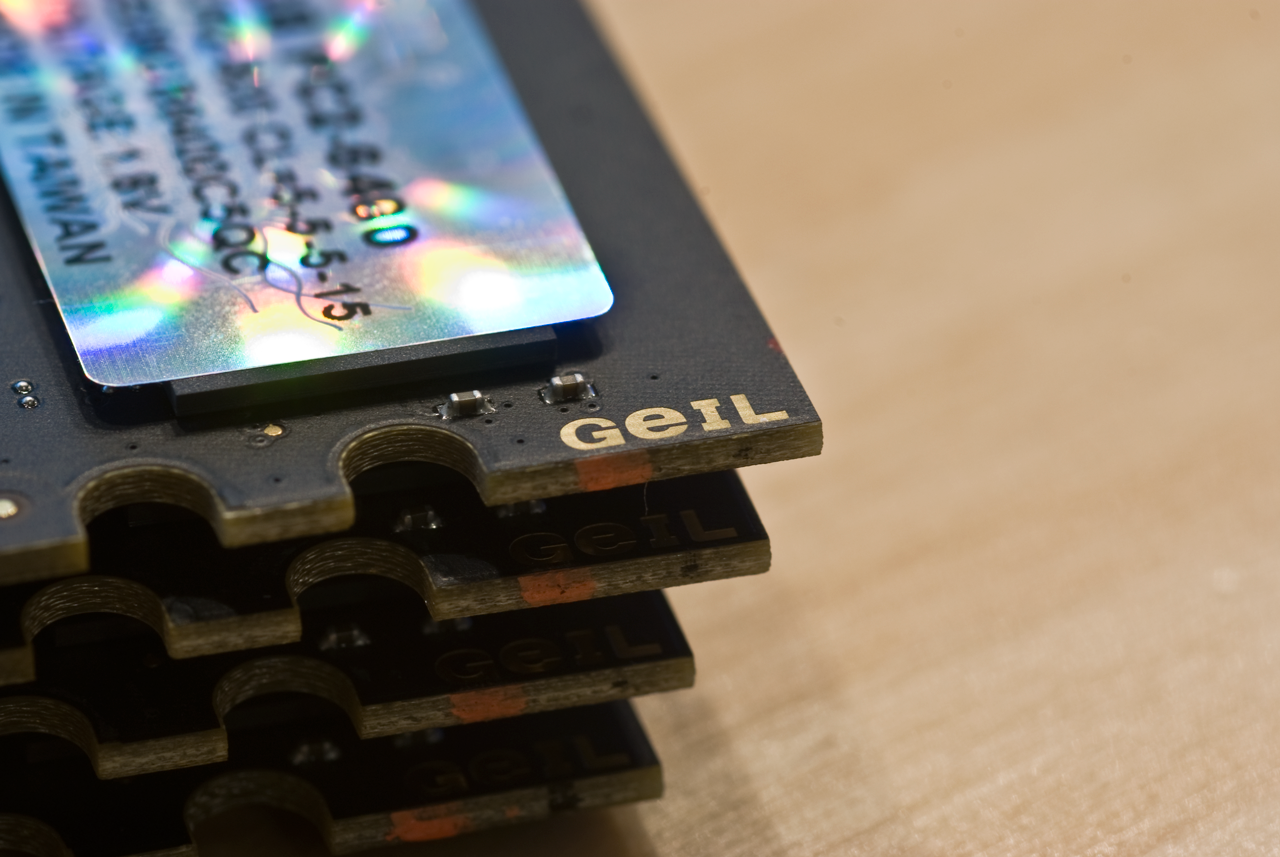

- GEIL

Det var det for i dag, neste update kommer iløpet av torsdagen. Da kommer hovedkortet, og jeg kan begynne på layout o.l. til vannkjølingen


Kom gjerne med tips, spørsmål og svar i kommentartråden:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 27. mars 2009 av WheelMan

[WheelMan]

Sjette uptade!

Hovedkort og kjøling

Denne gangen var det hovedkort som sto for tur, da montering av vannblokker samt noen små modifiseringer.
La oss nå se hvordan det gikk

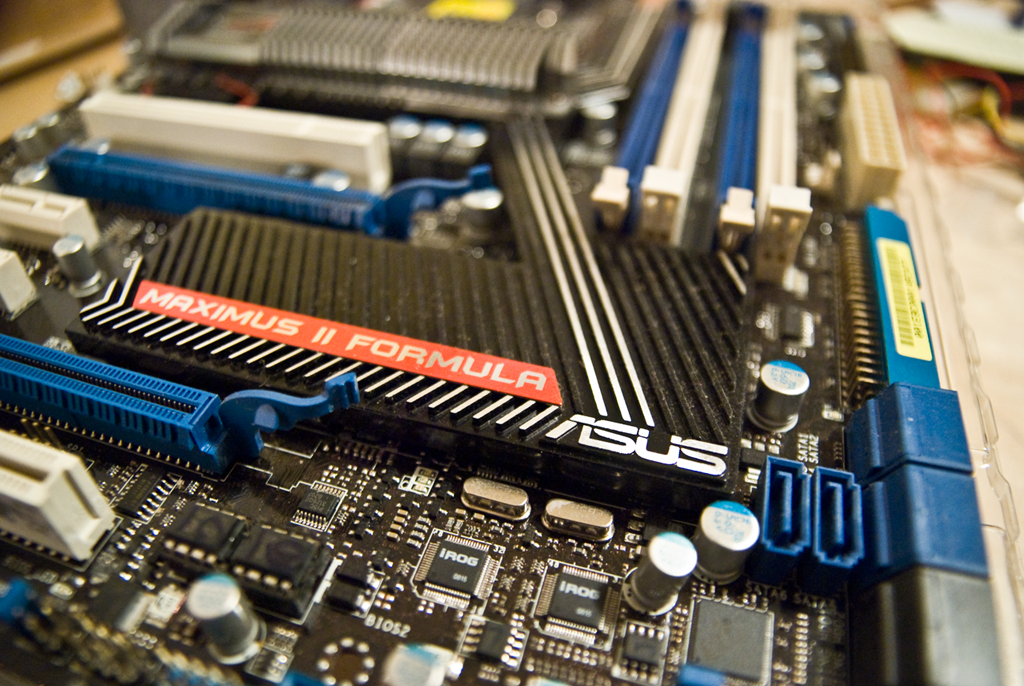

- Hovedkortet - Asus Maximus II Formula

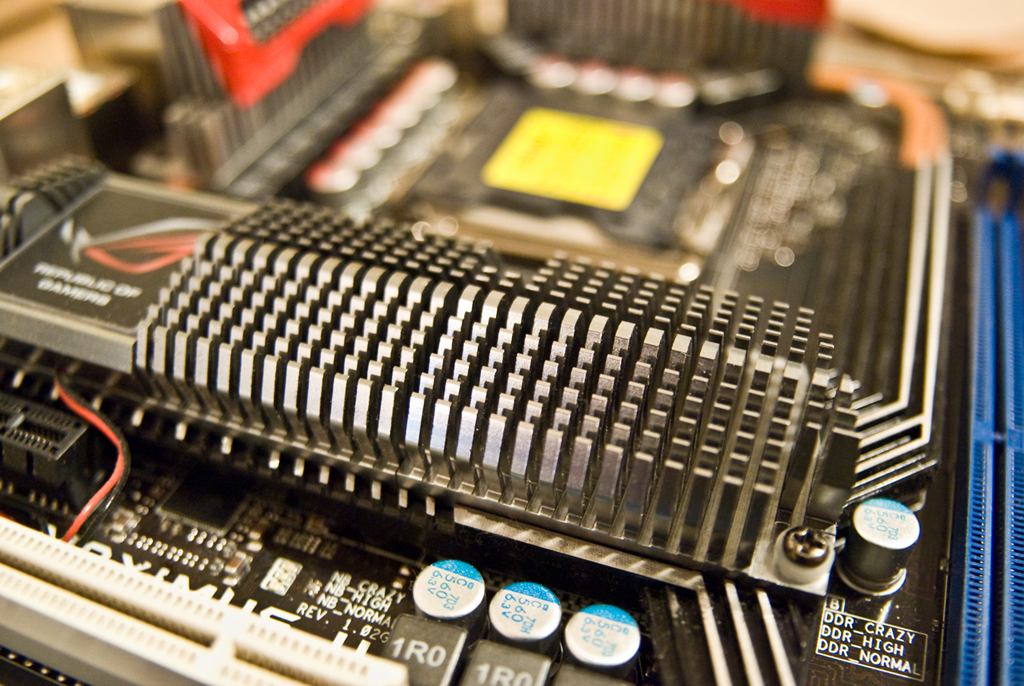

- Standard kjøleløsning på NB

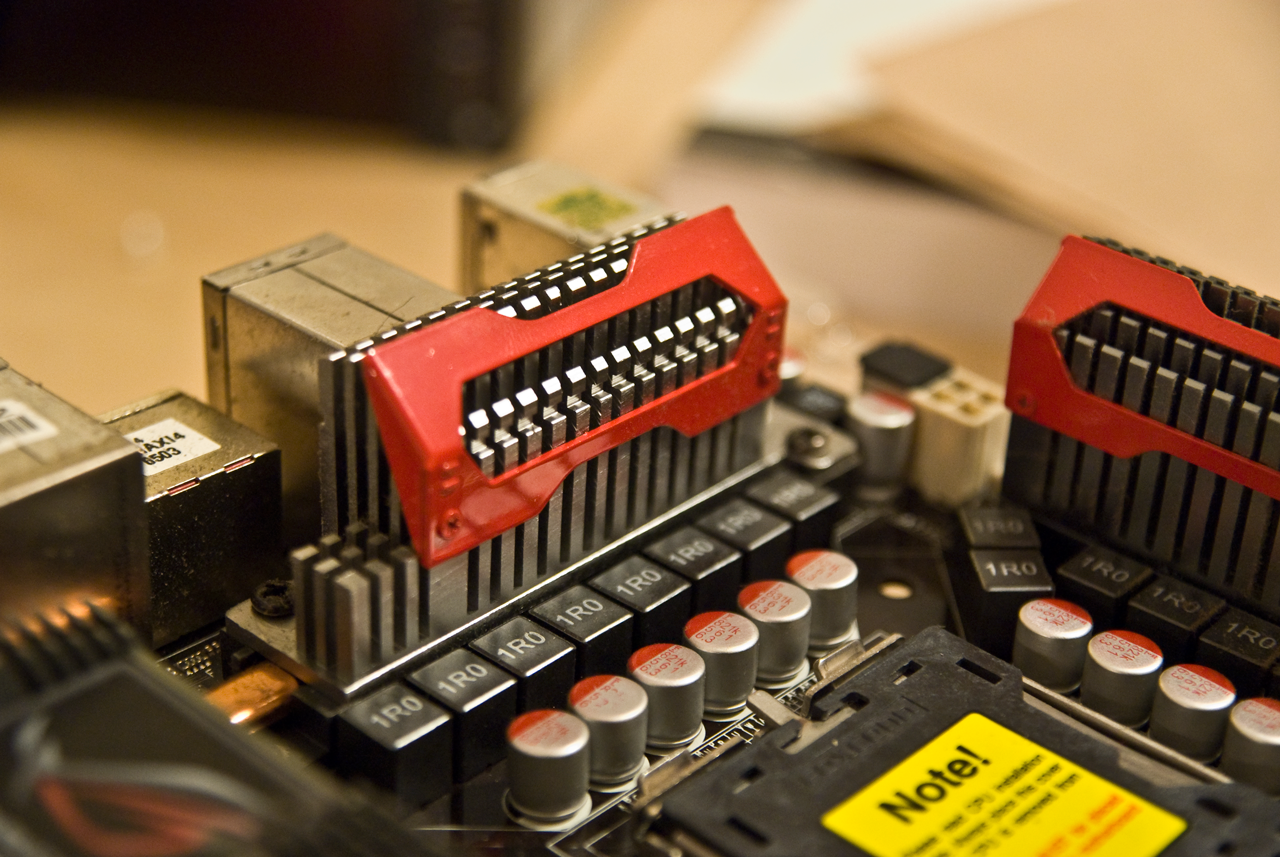

- Standard kjøleløsning på mosfet

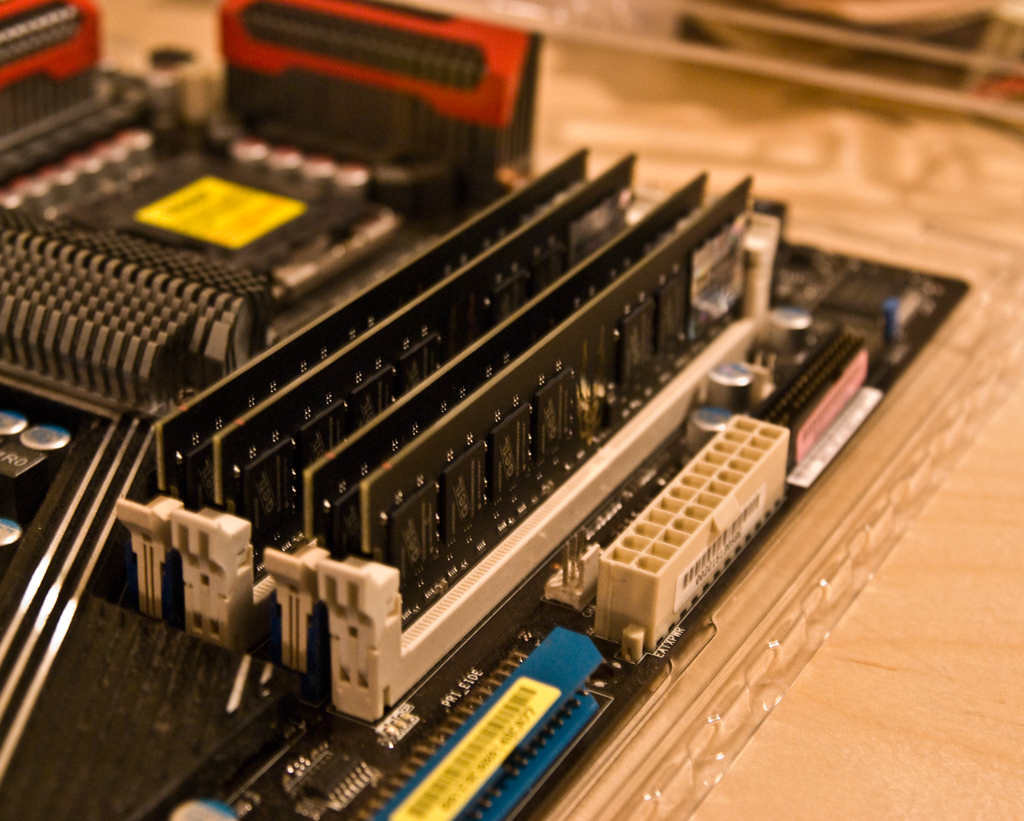

- RAM-brikker installert

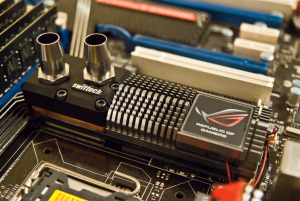

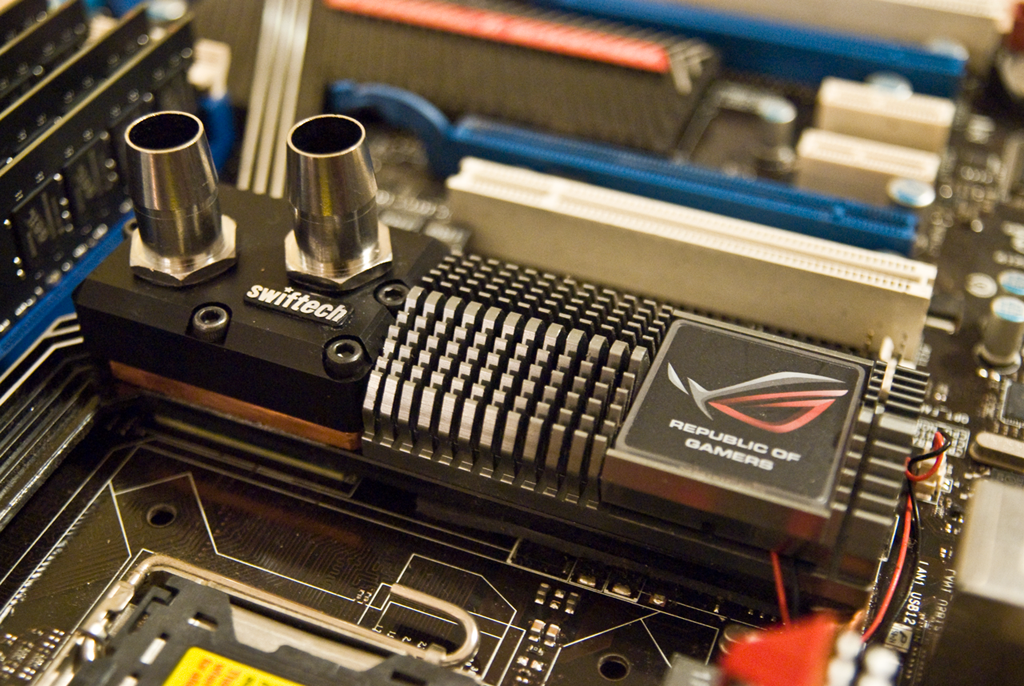

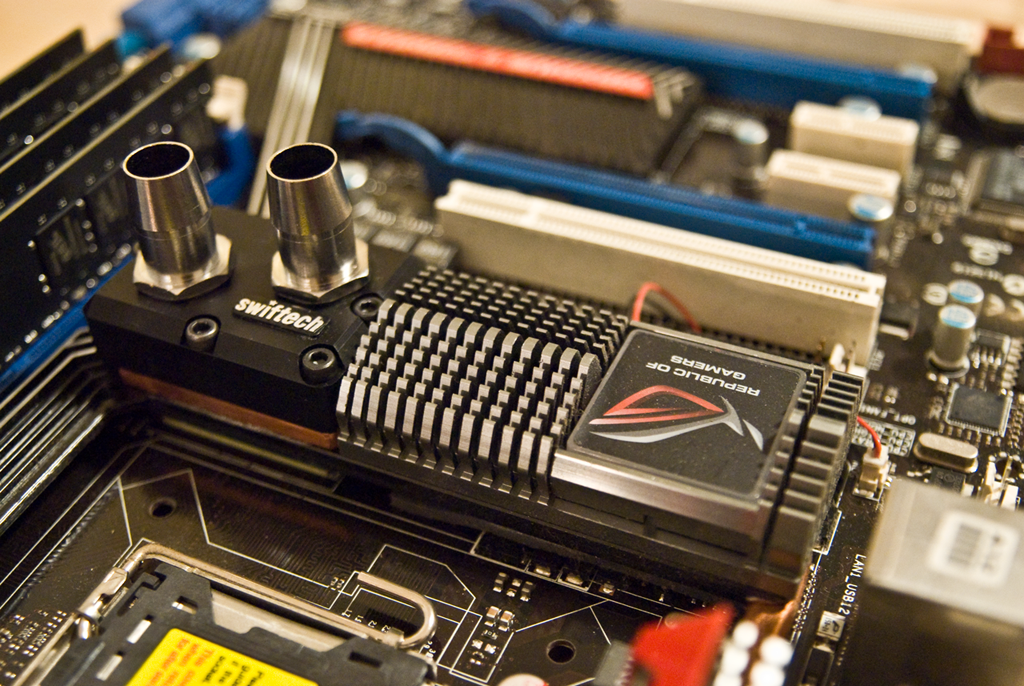

- NB-blokk installert. Jeg måtte skru hele blokken fra hverandre, og sette på kobberdelen speilvendt. Dette for å få logoen riktig vei, da hovedkortet henger opp ned i mitt kabinett.


- Som forrige bilde viser, så blir da ROG-logoen stående feil vei - dette har jeg da fikset med litt kraft og dobbeltsidig teip

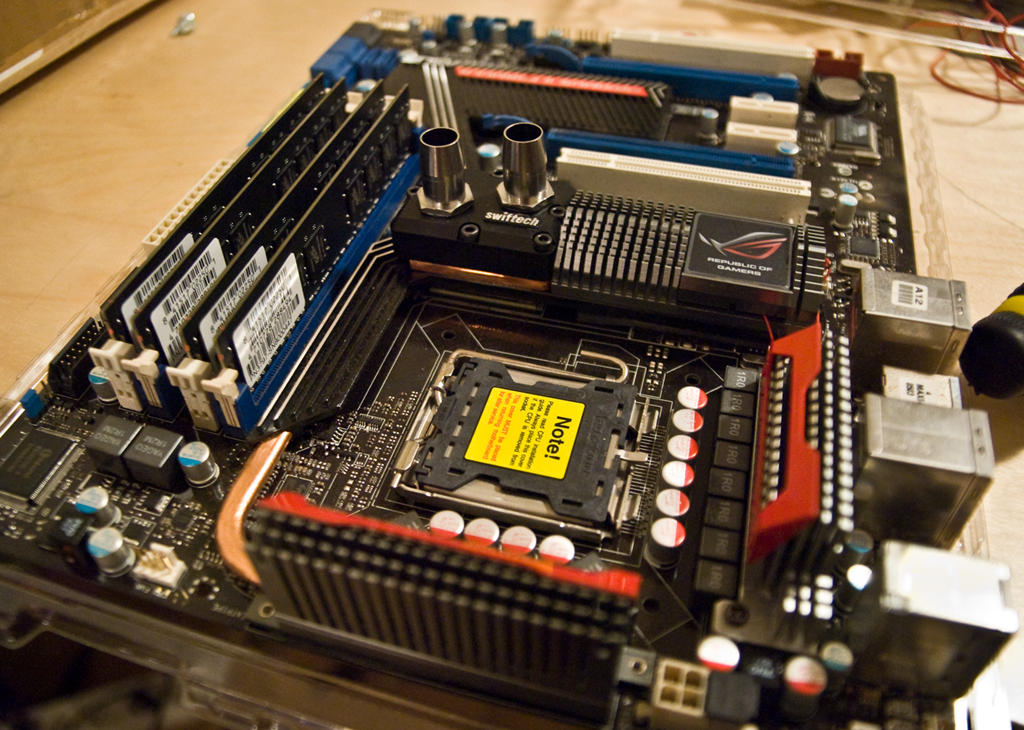

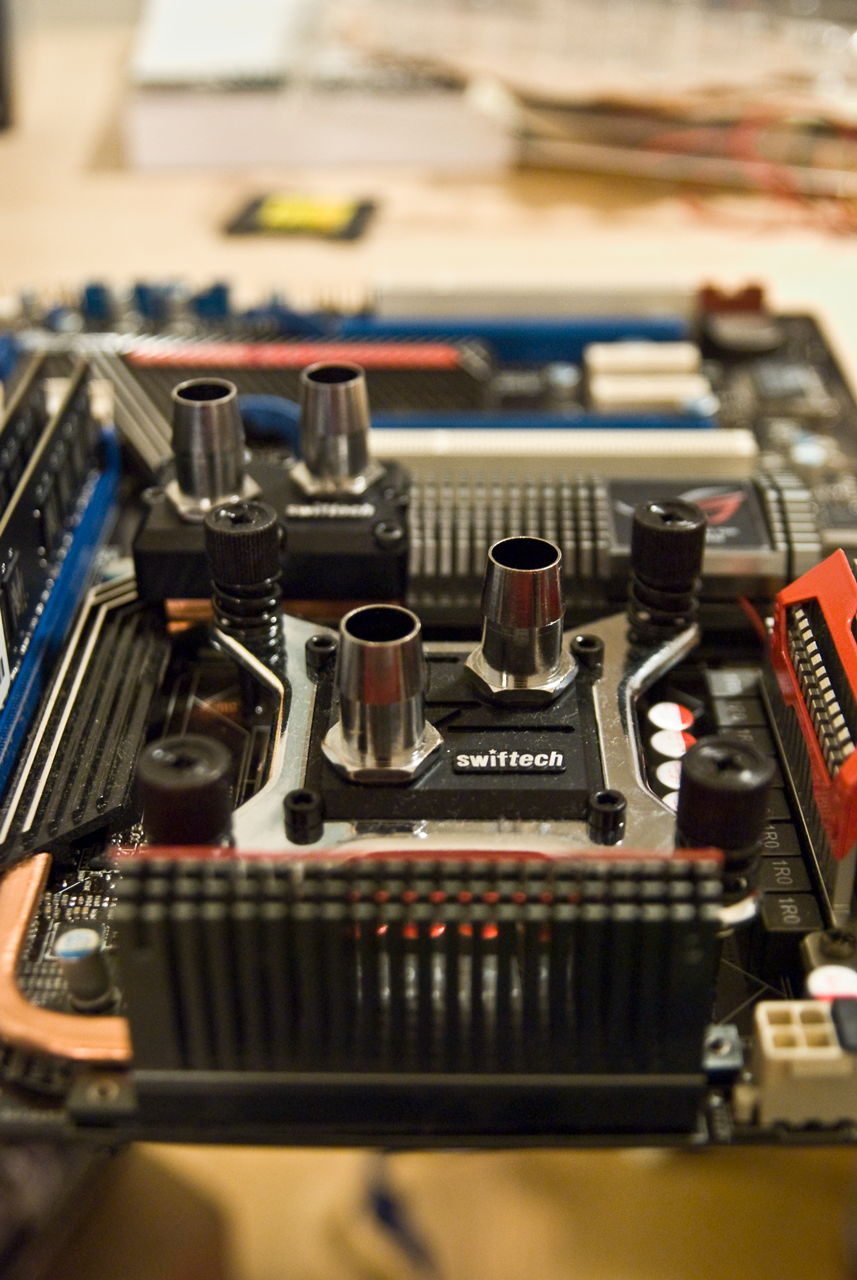

- Slik så det da ut når alt var montert. De som følger med litt ser kanskje at det mangler en "key piece.."

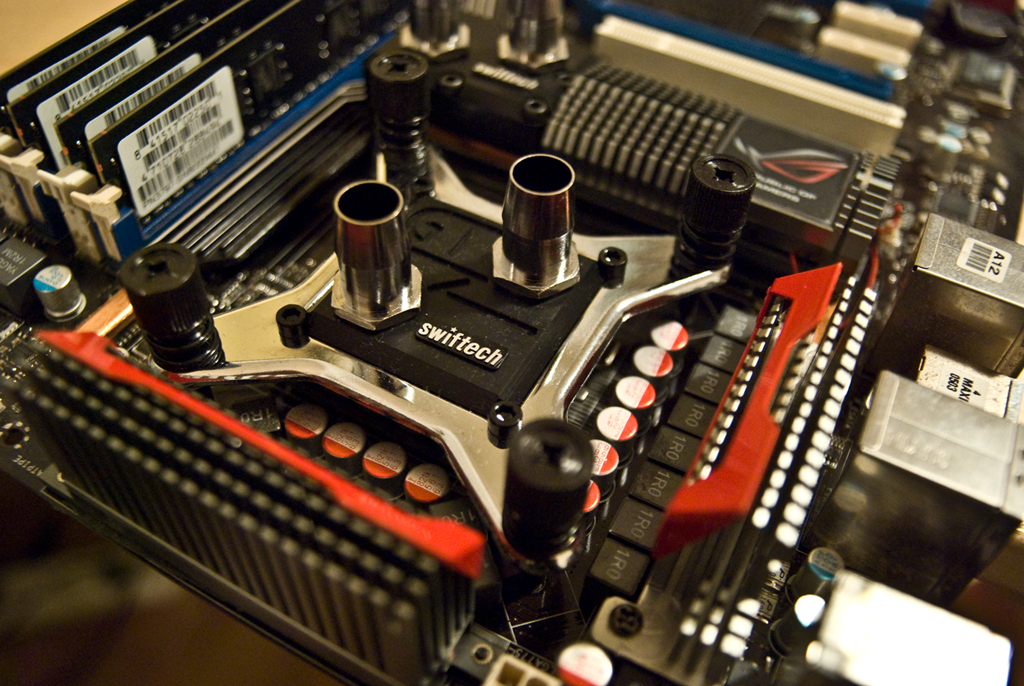

- ..CPU-blokk


- Final result!

Kommentartråden finner dere fortsatt her:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 9. juni 2009 av WheelMan

[WheelMan]

Syvende update!

Montering - del 1

Denne gangen begynner som hintet til monteringen, kommet godt på vei nå

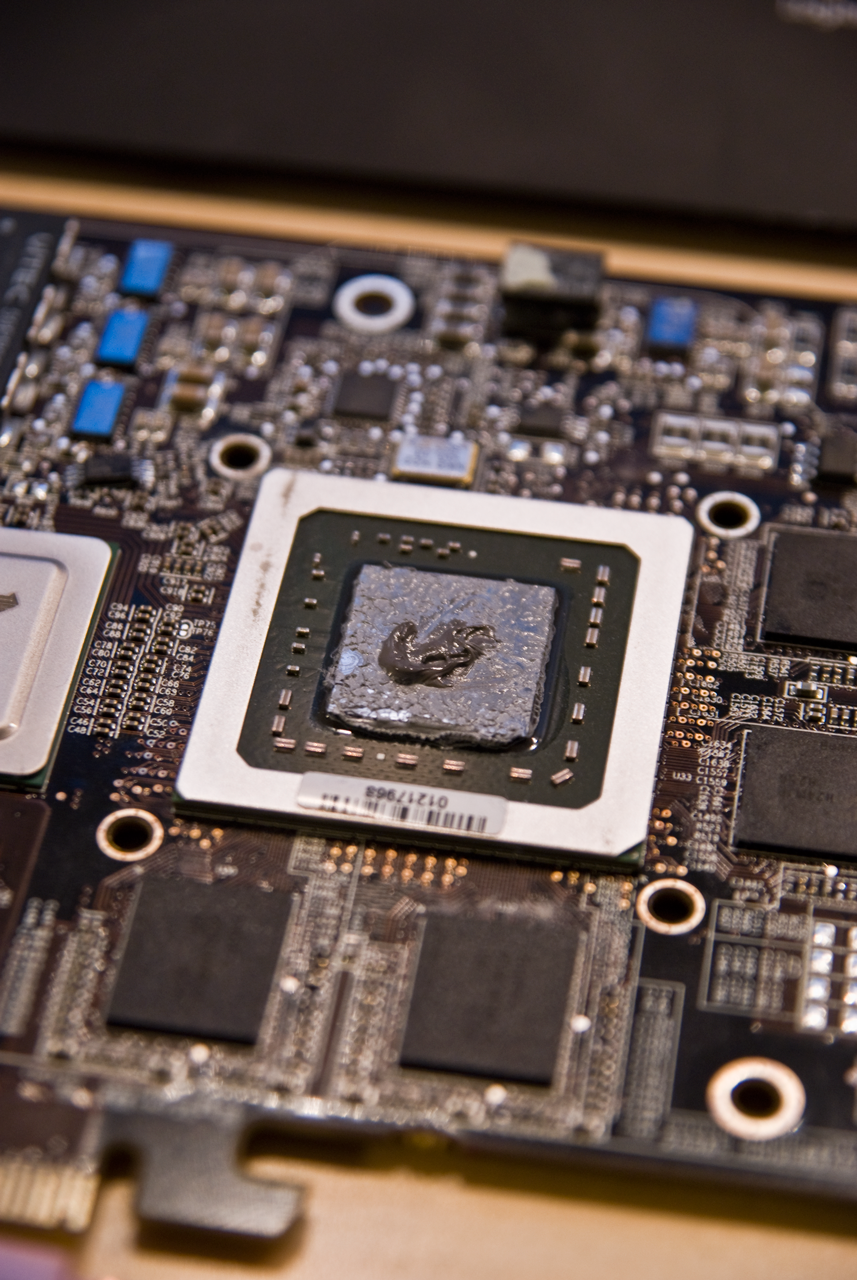

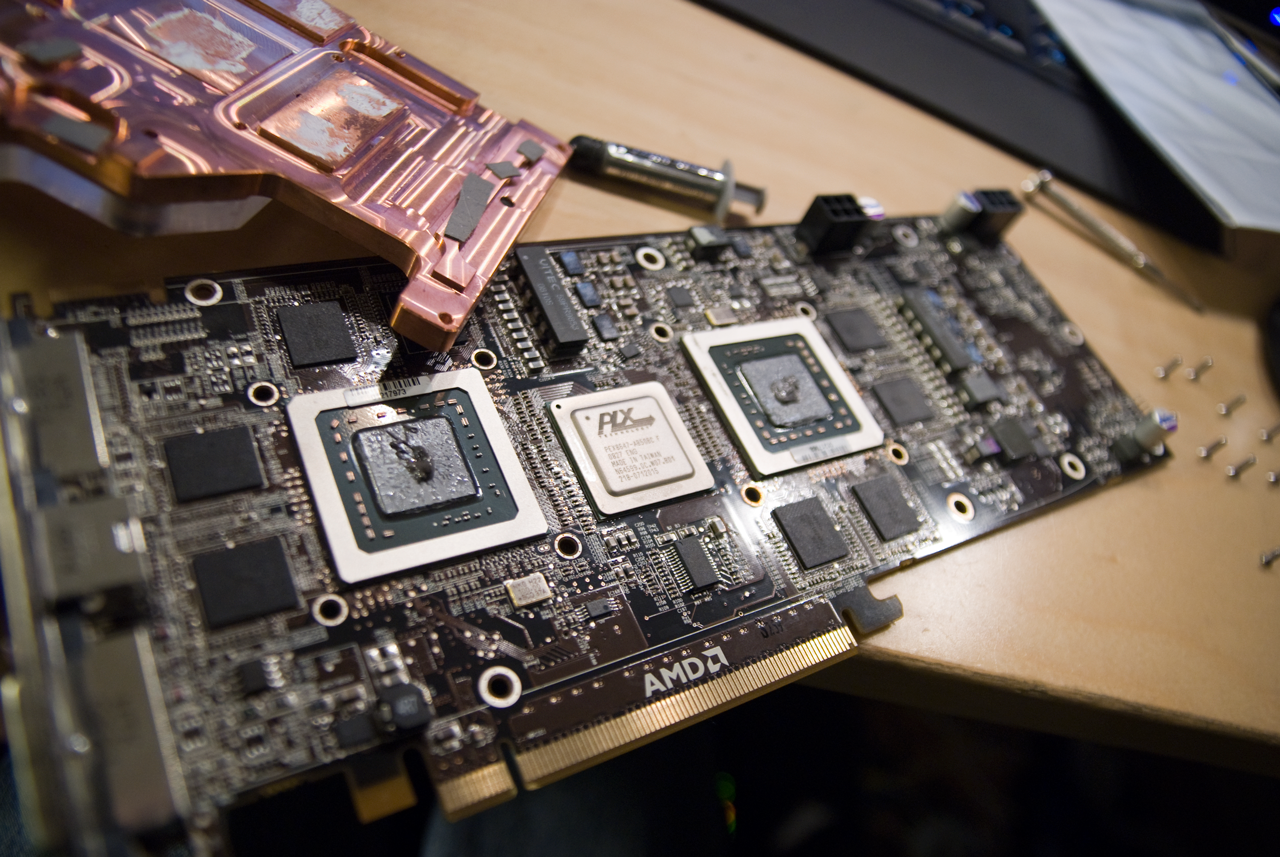

- Vi starter med skjermkortet, her ser vi en kjerne.


- Hele kortet, og et glimt av vannblokken.

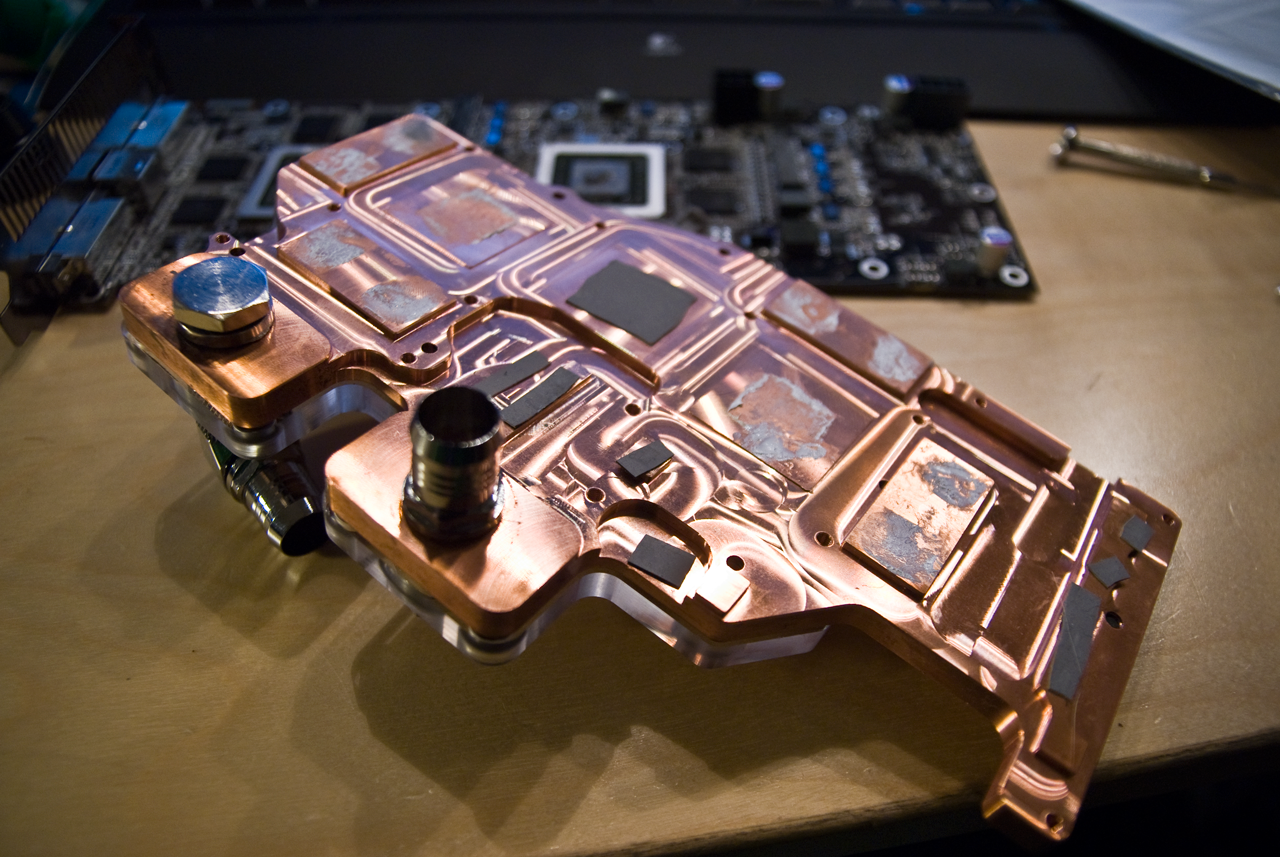

- Vannblokken alene - en skjønnhet!

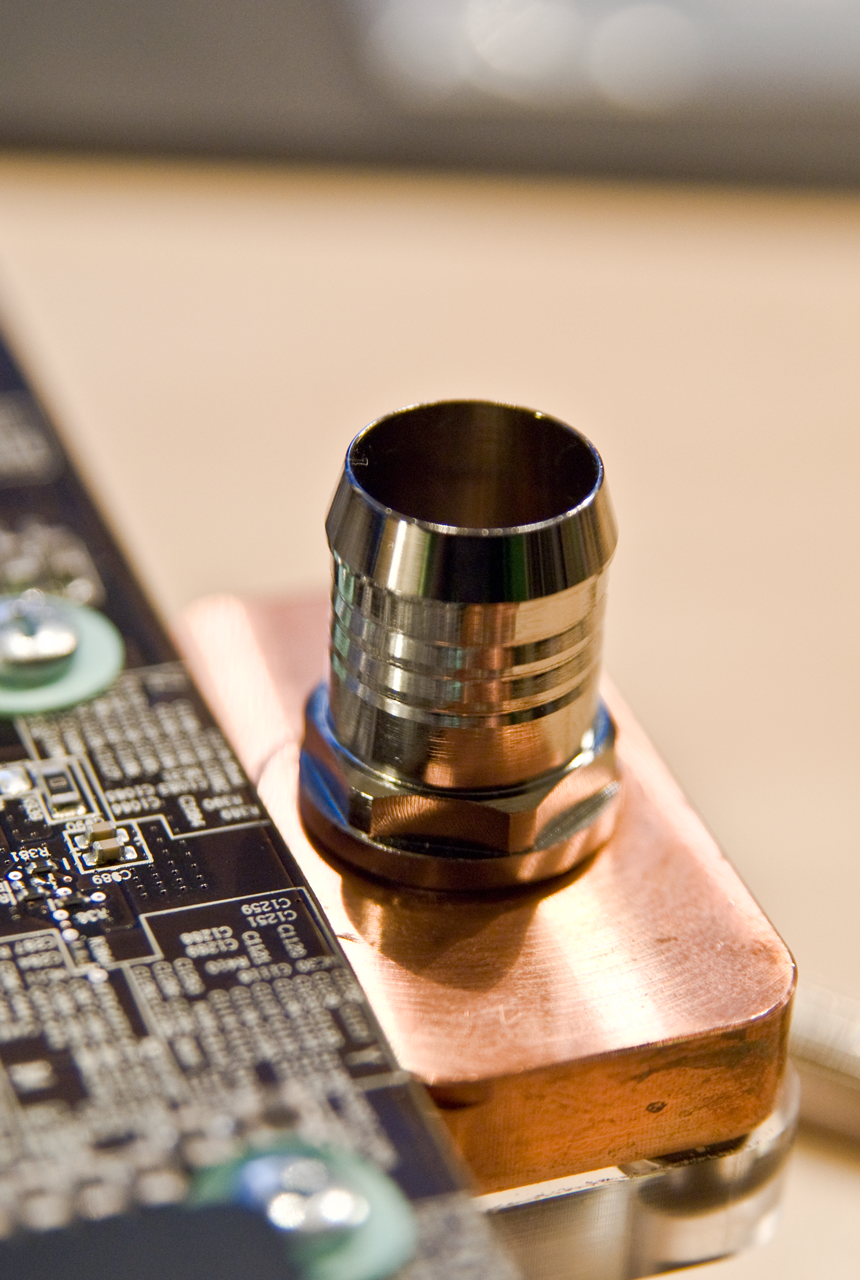

- Et stk fatboy-nippel.

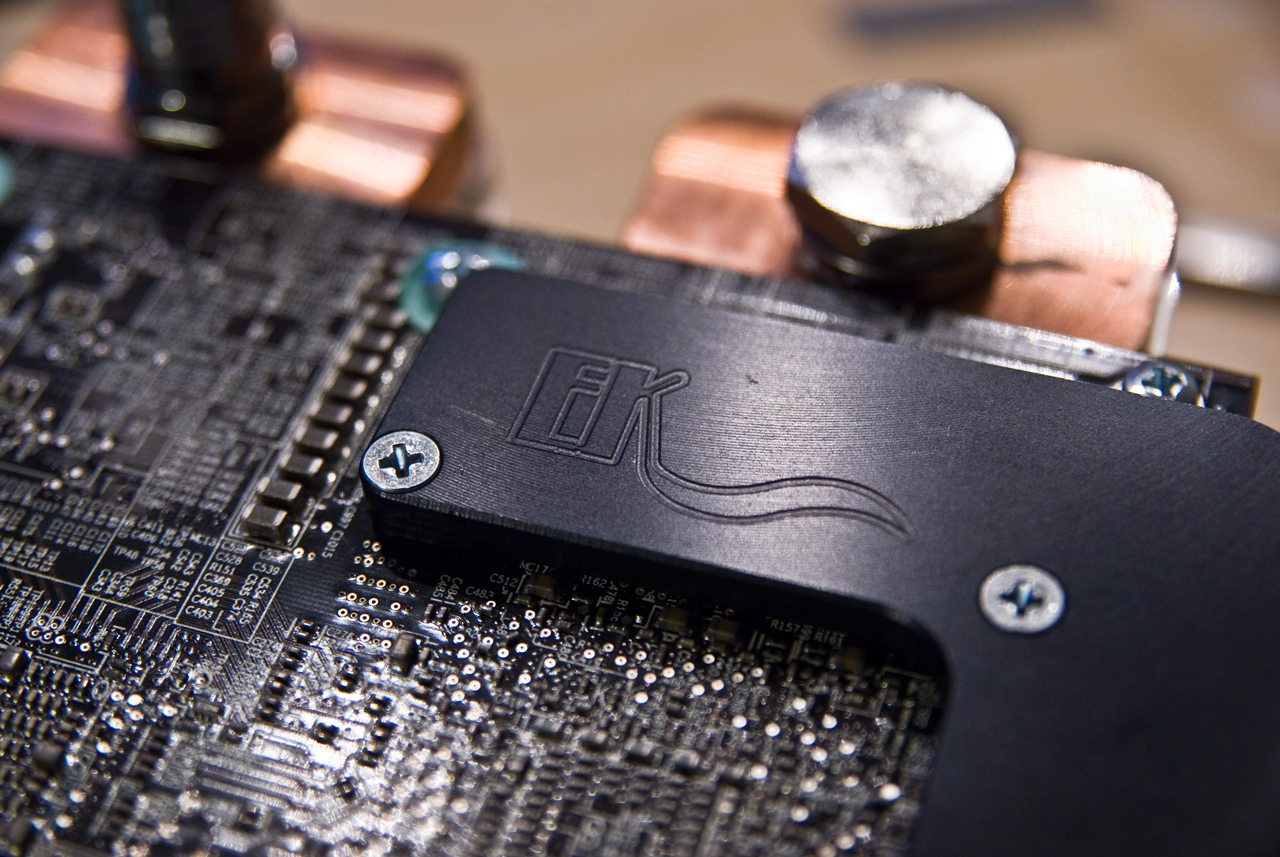

- Kjølere for minnebrikkene på baksiden av kortet.

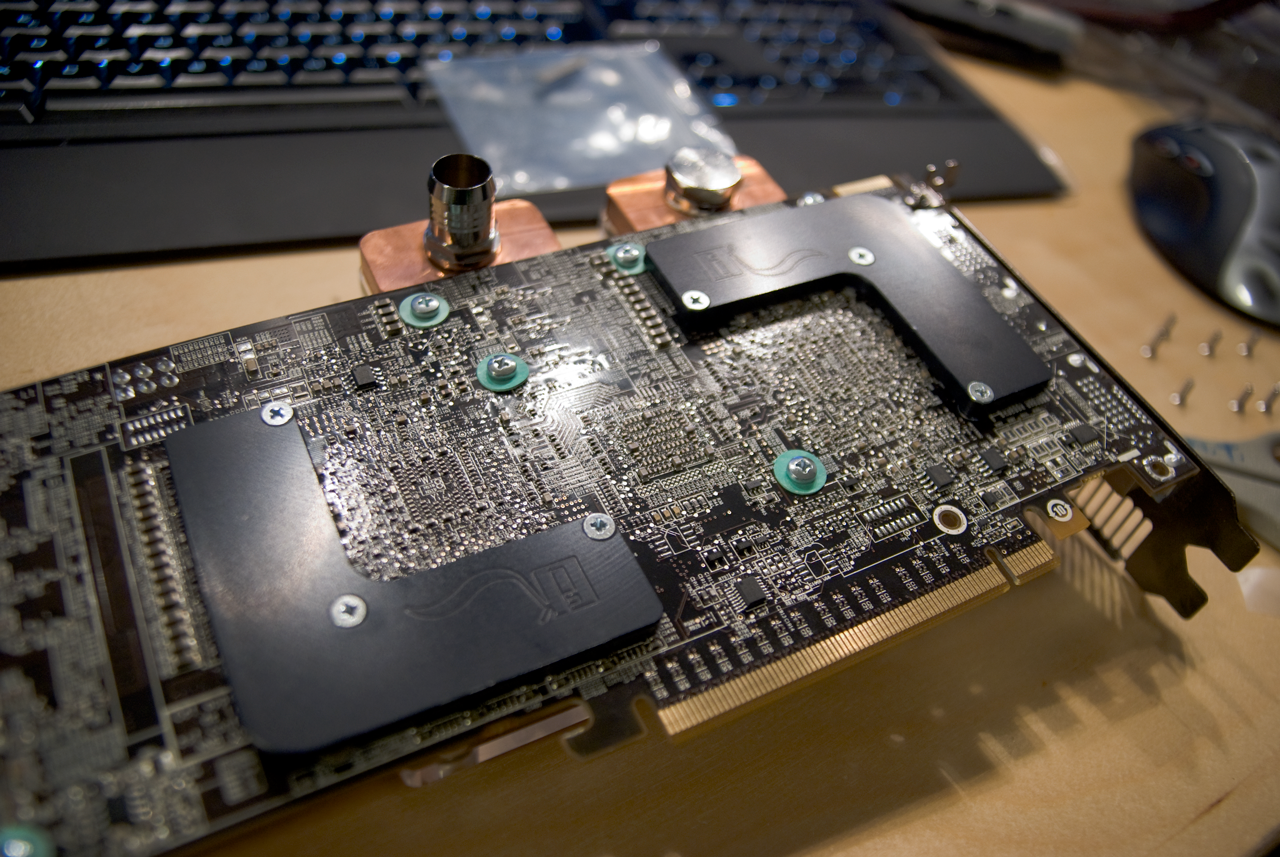

- Hele baksiden.

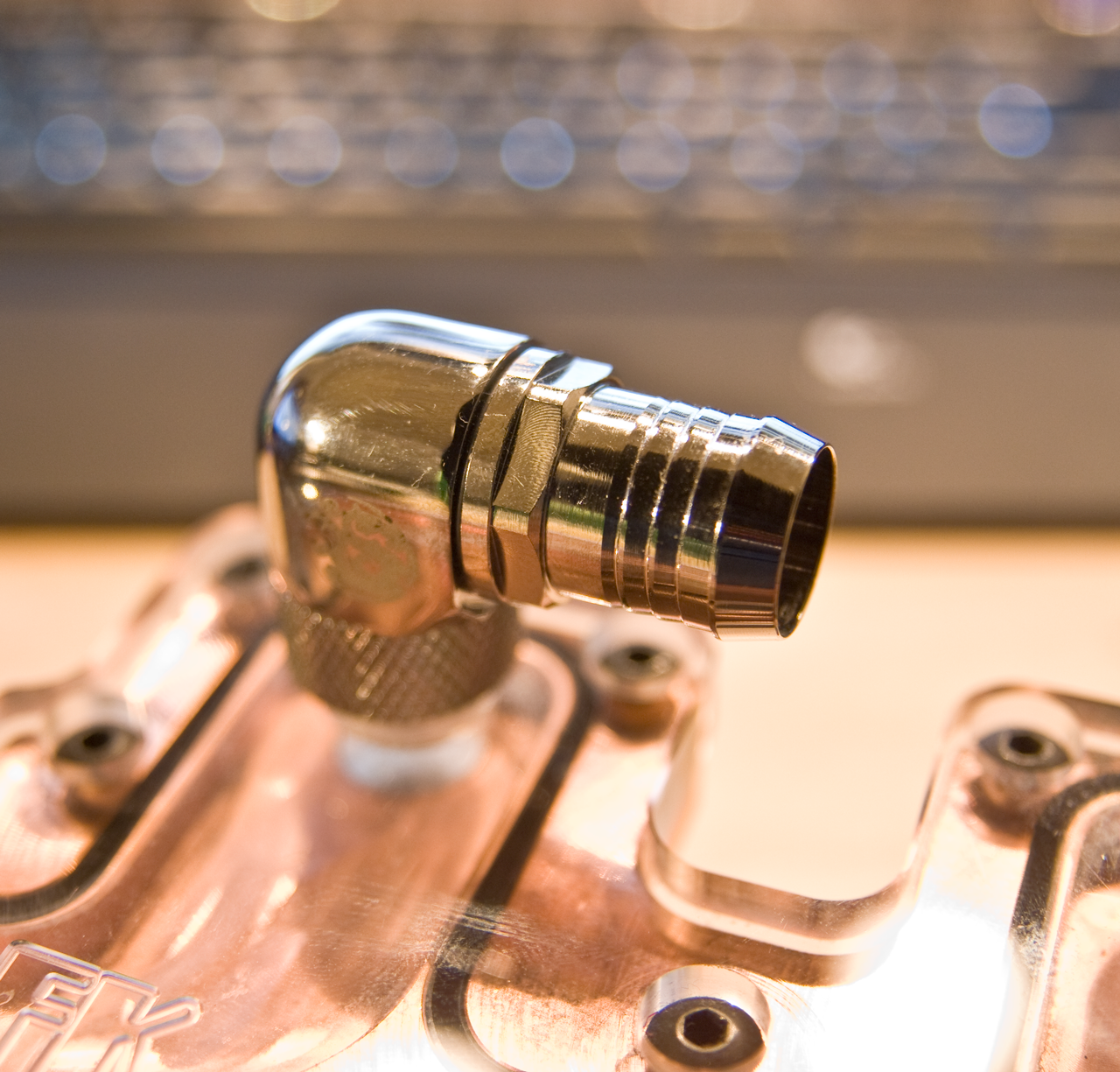

- 90grader fatboy-nippel, også en skjønnhet.


- Toppen av vannblokken.

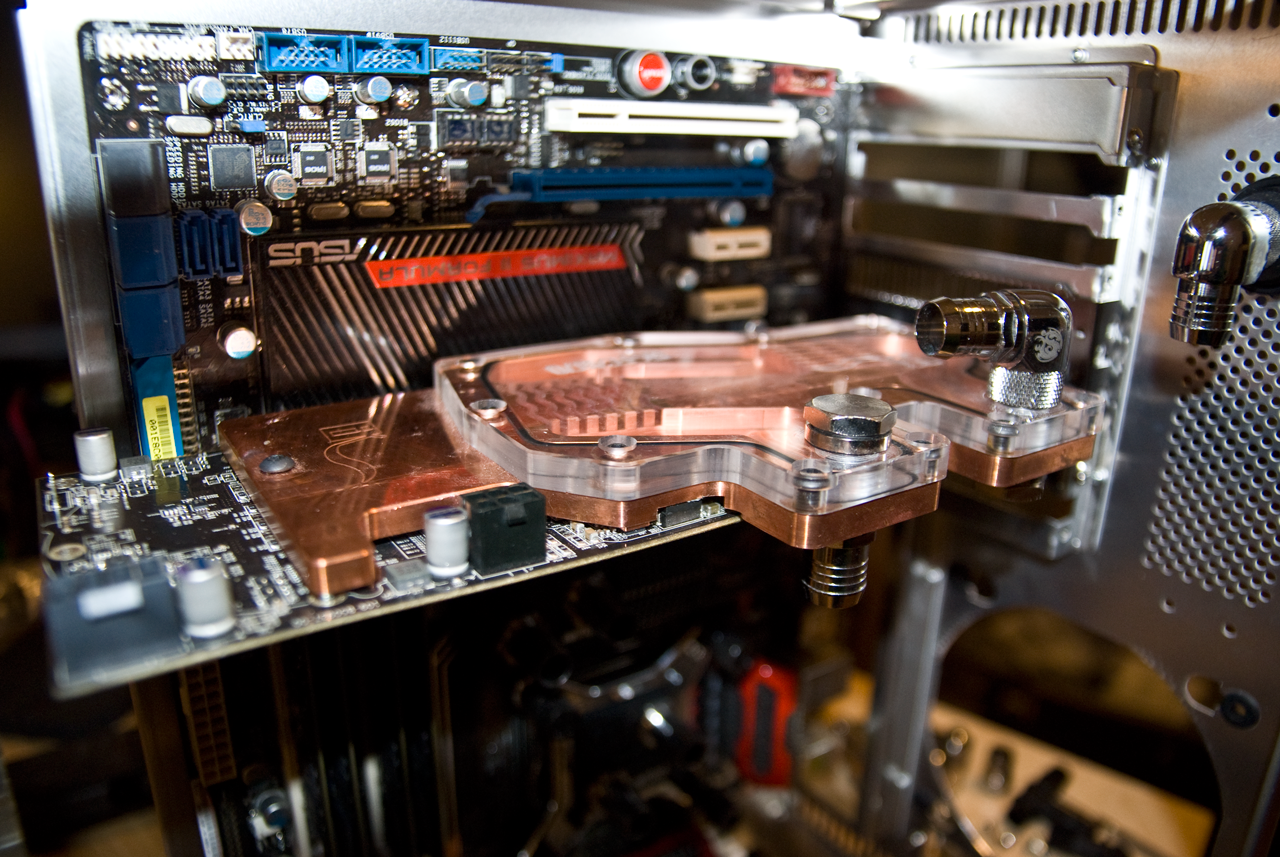

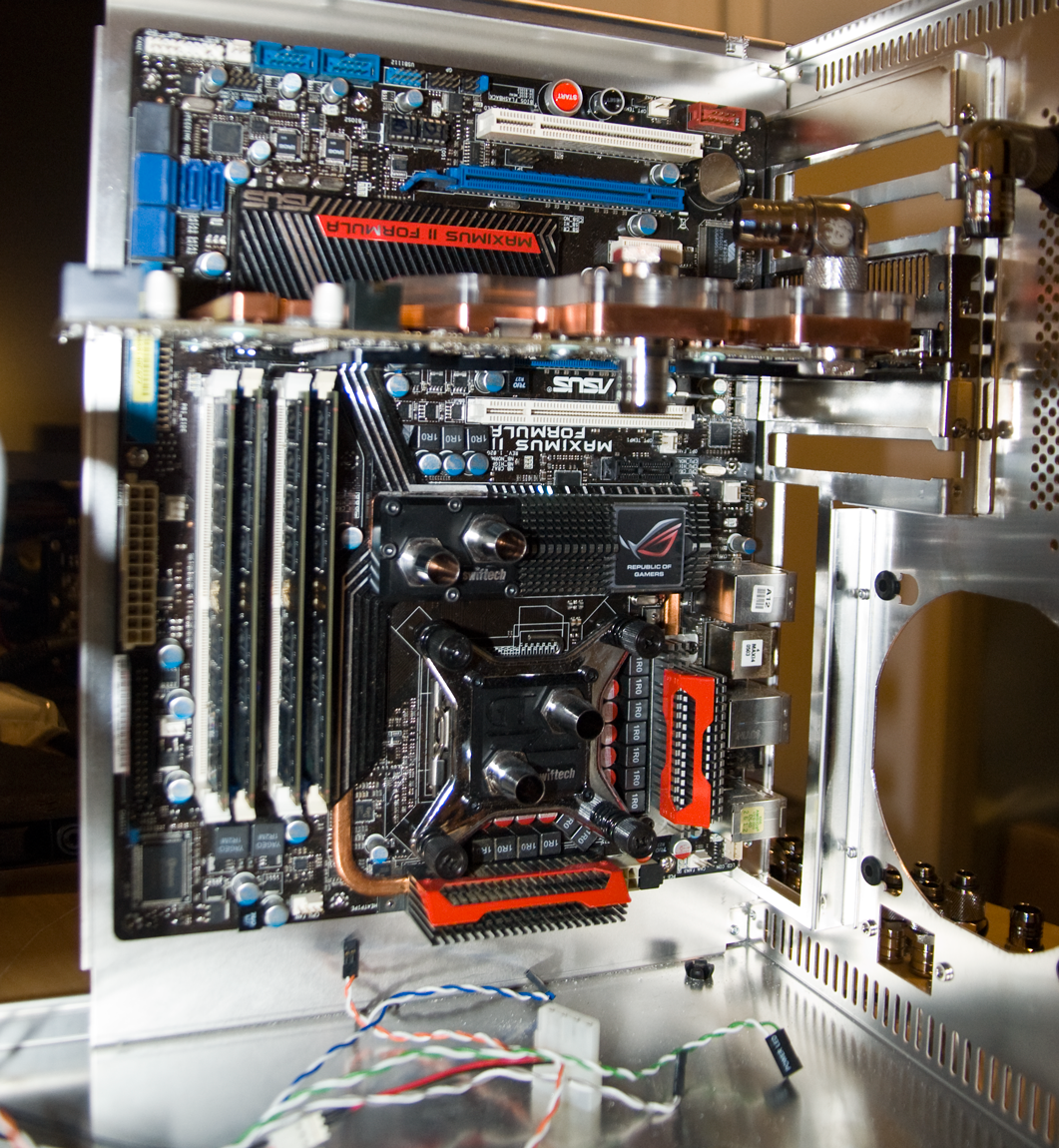

- Montert i kabinettet.


- Litt mer helhetslig, uten slanger kabler o.l.


- Så var det minnebrikkene og dems kjøling, som sto for tur. Byttet fra standard 1/4" nipler til 1/2" (satt på fatboy-nipler senere, bruk fantasien )

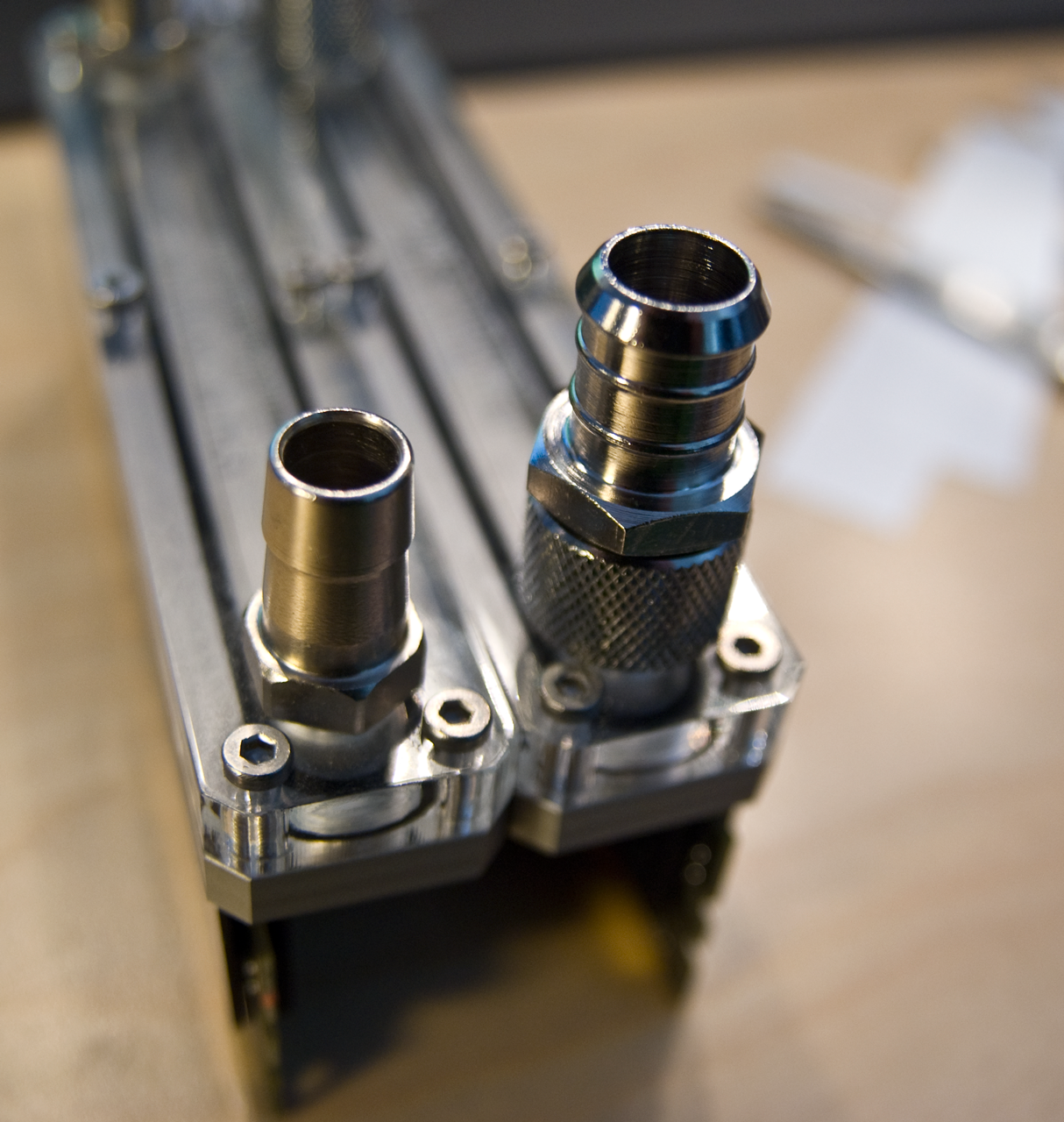

- Måtte jallamekke litt overganger til minnebrikker, da jeg presterte å bestille en for lite - venter på denne.

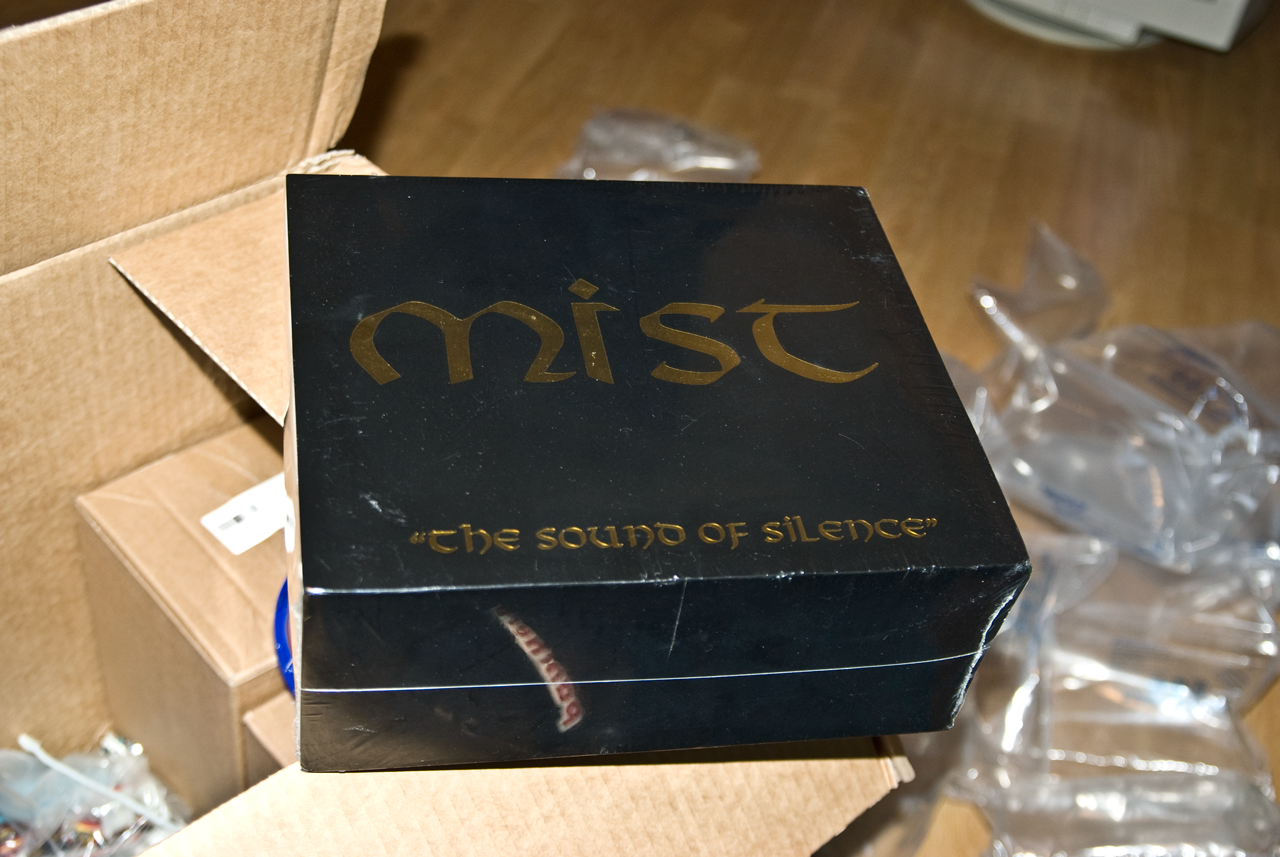

- Så, her om dagen kom det pakkepakke på døra


- Pakkepakke må åpnes med makt..

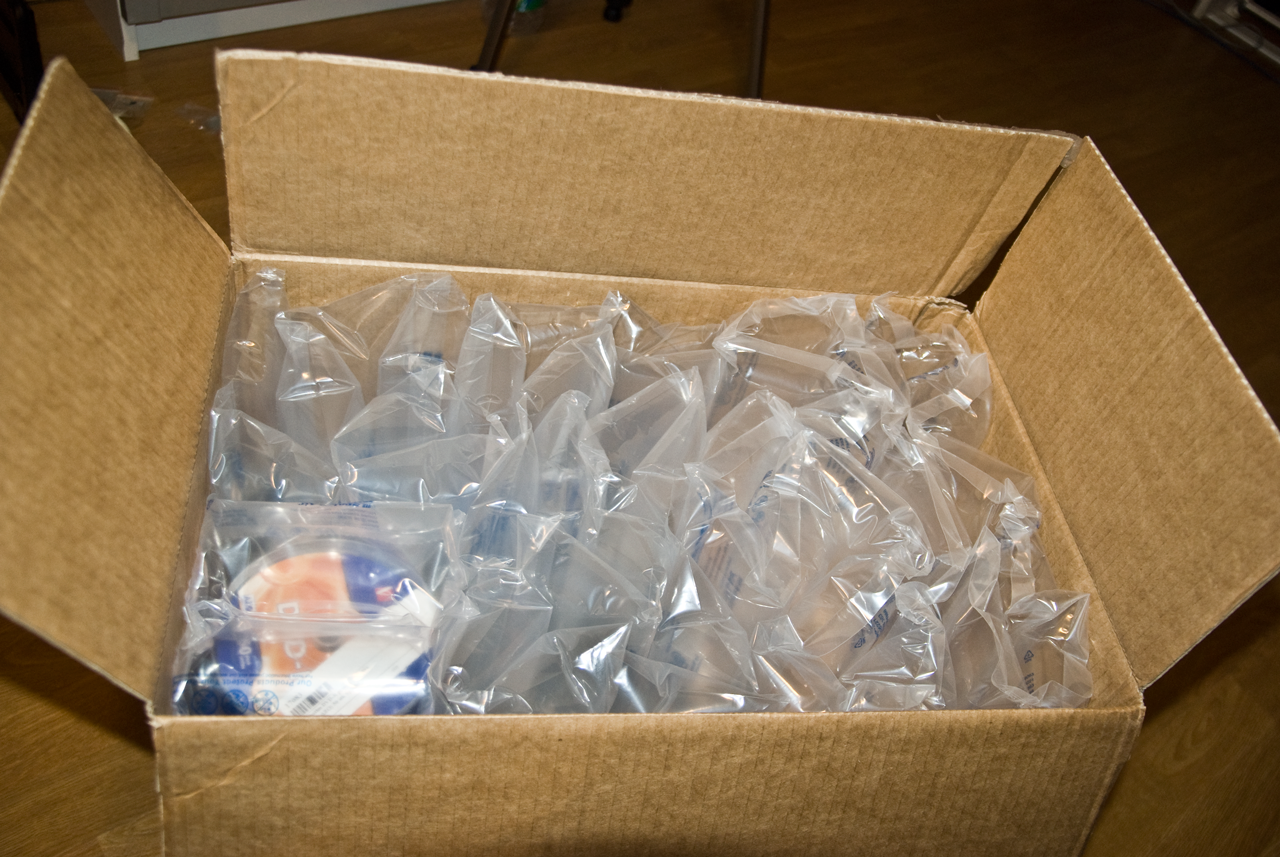

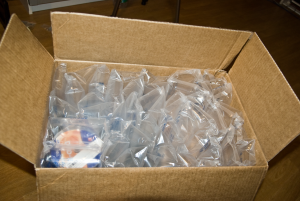

- Pakkepakke har mye luft!


- Pakkepakke har strømforsyning..

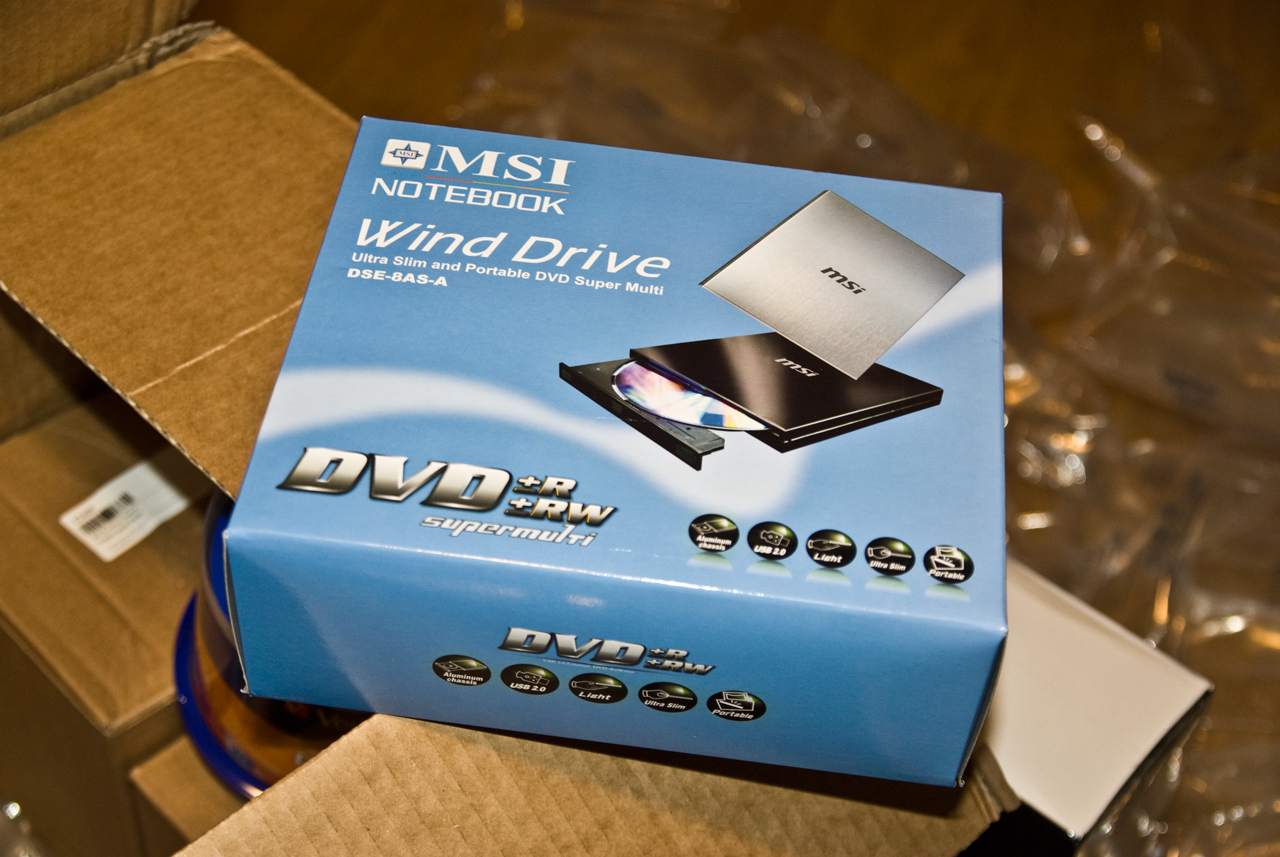

- ..dvd-drev..

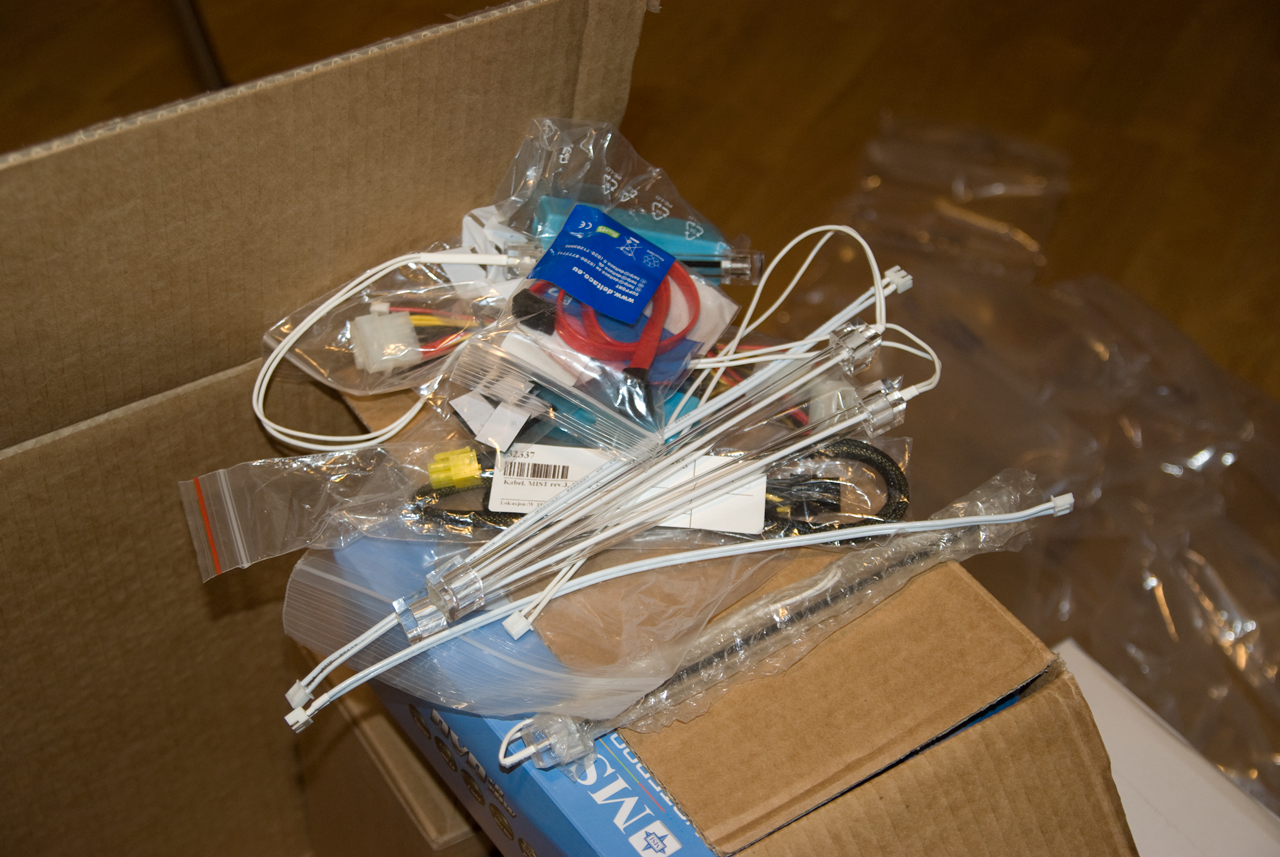

- ..og masse kabler. Desverre måtte jeg utsette SSDene, kan jo ikke sette inn alt det porno på en gang!

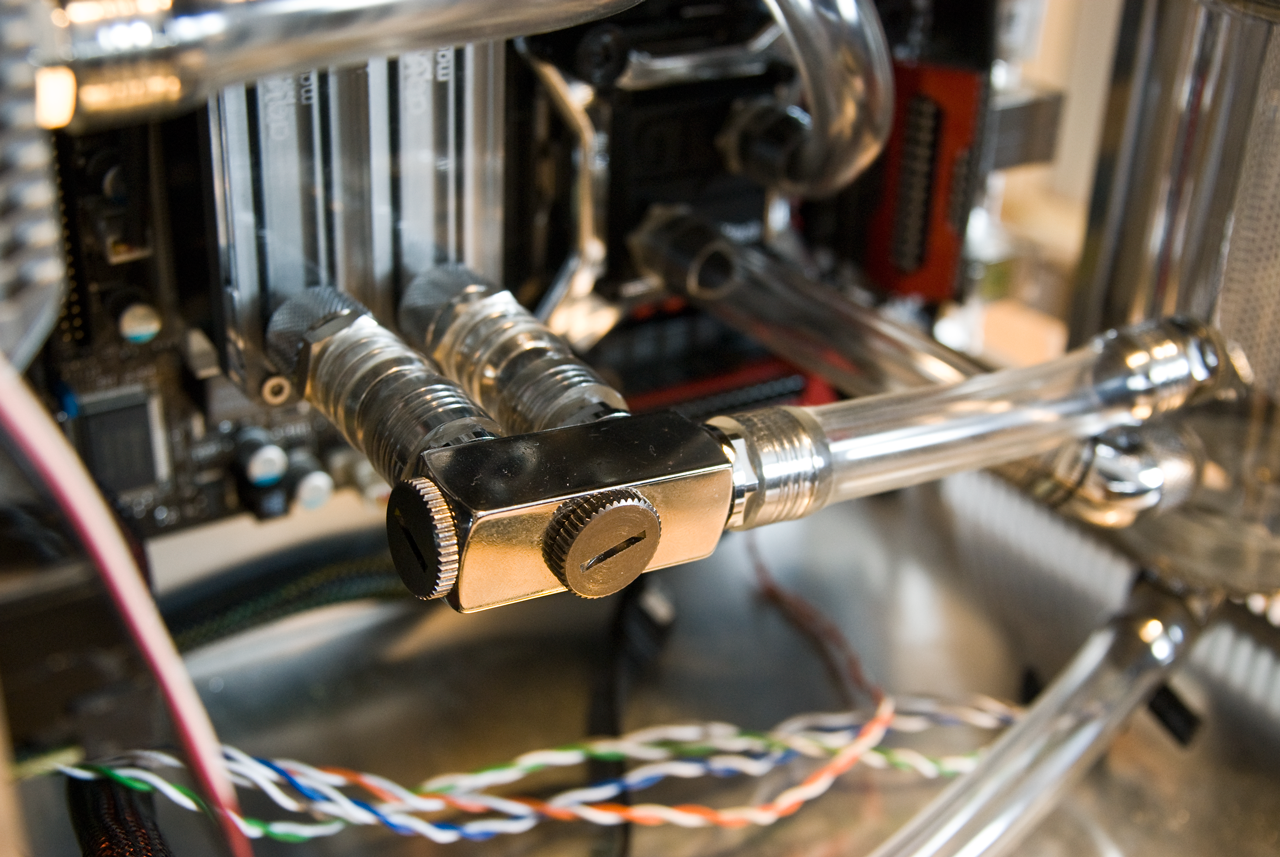

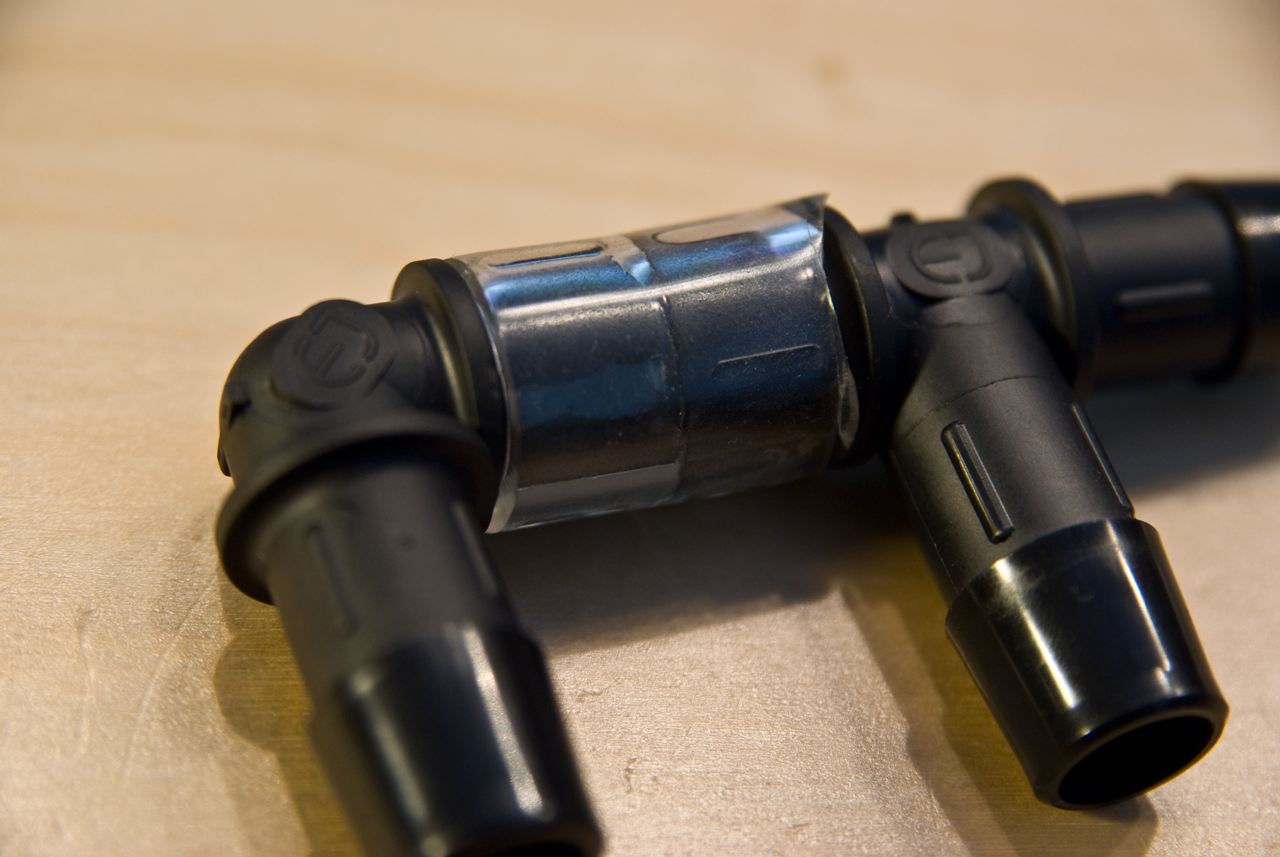

- Overgangene jeg snakket om, som jeg bare har en av. Også en skjønnet, elsker disse!

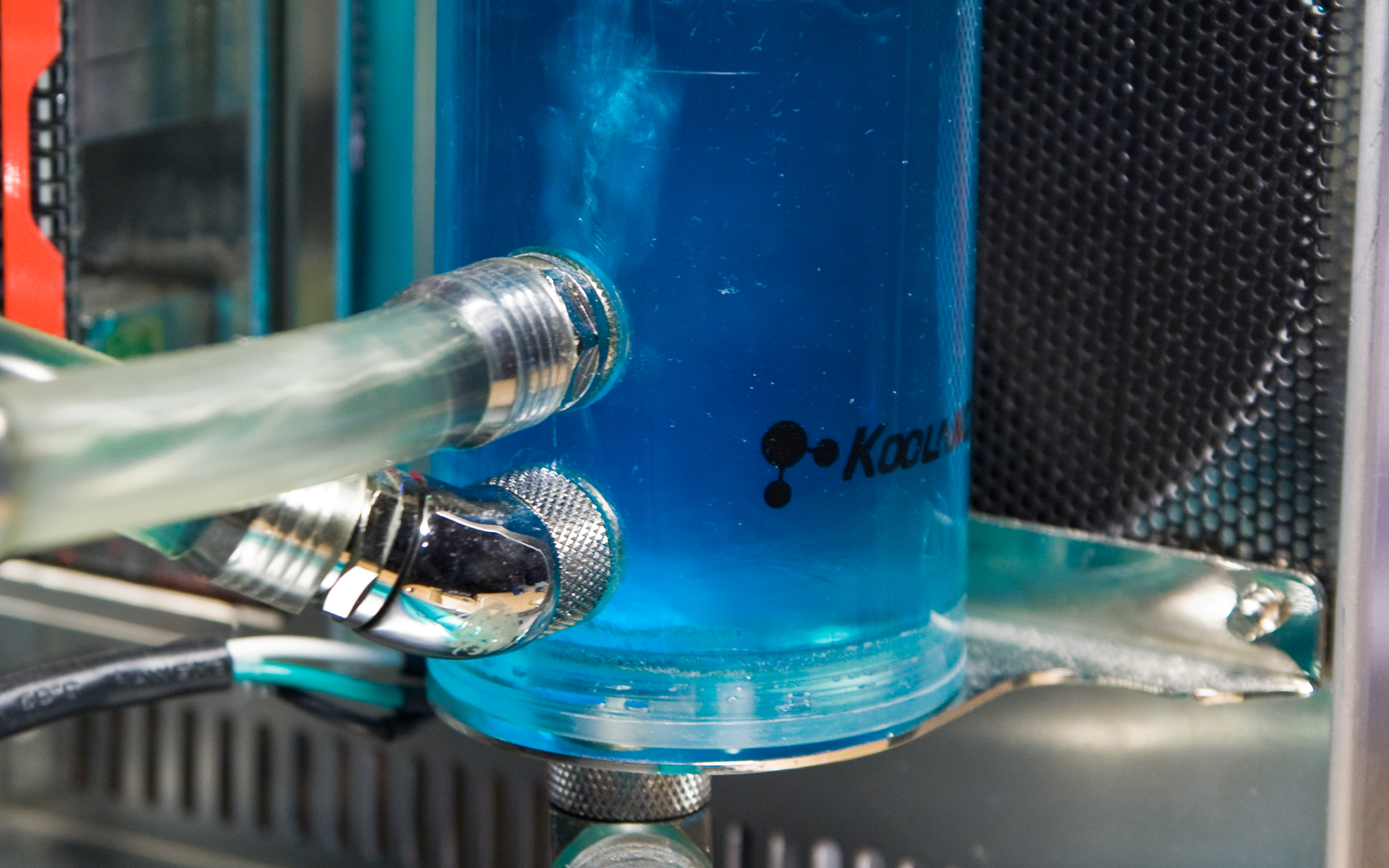

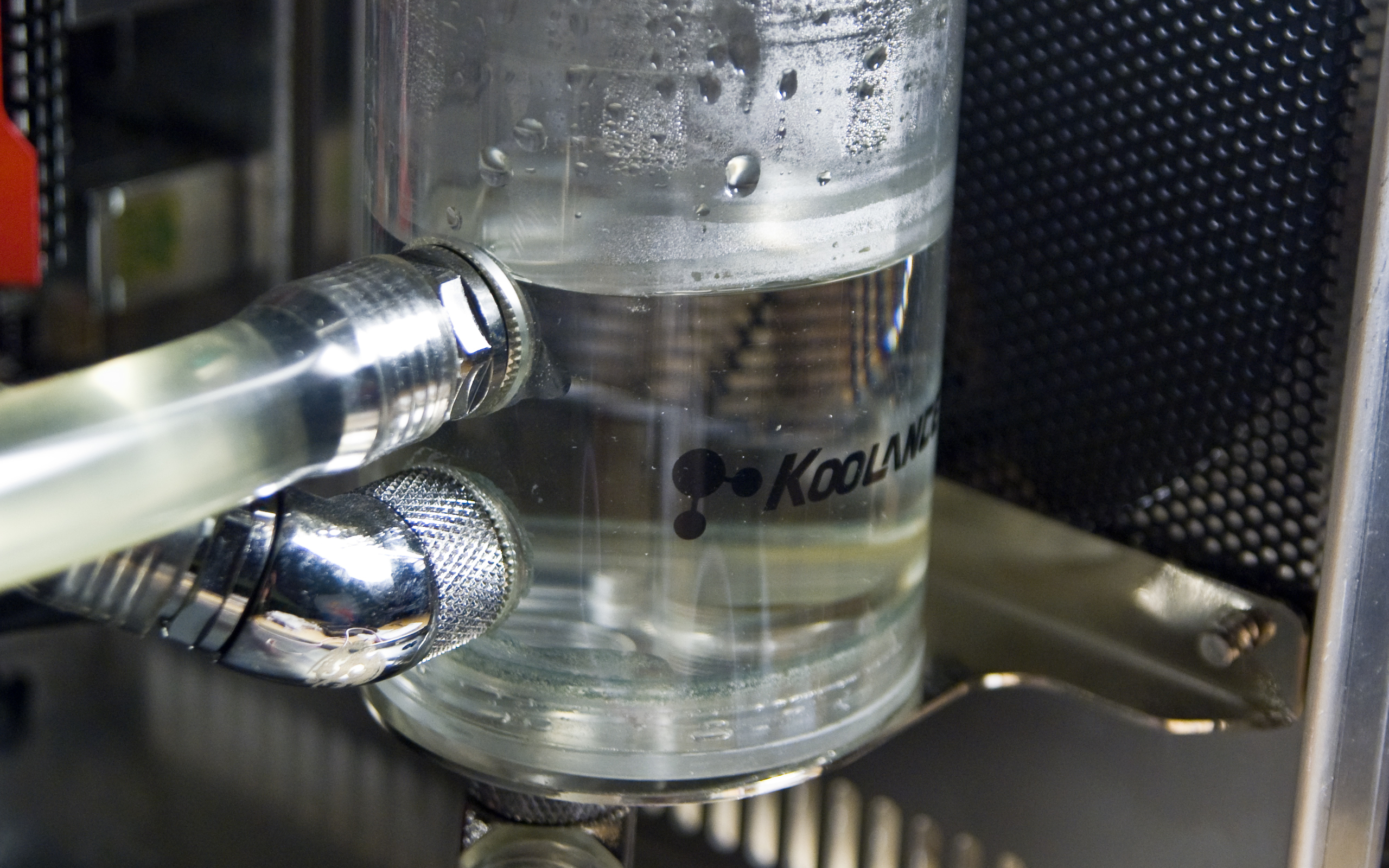

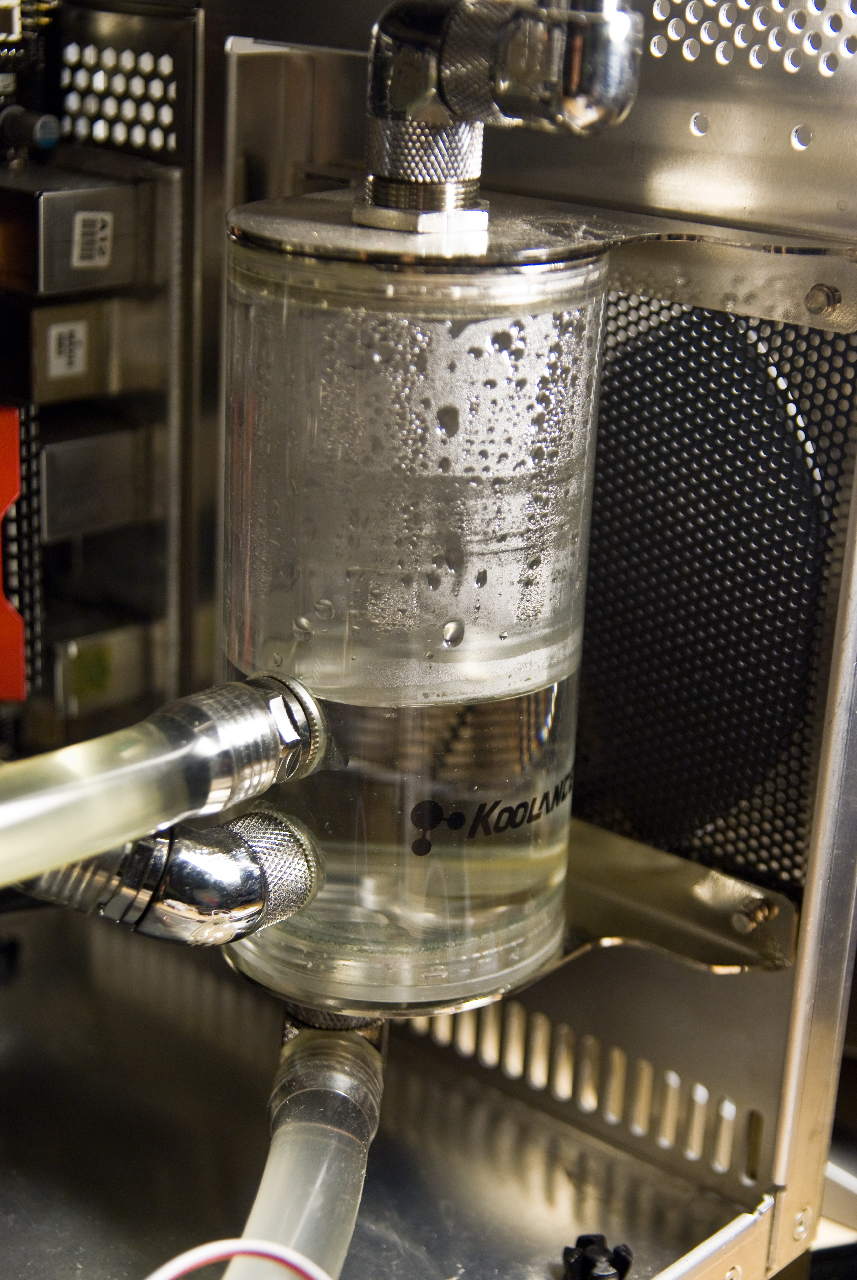

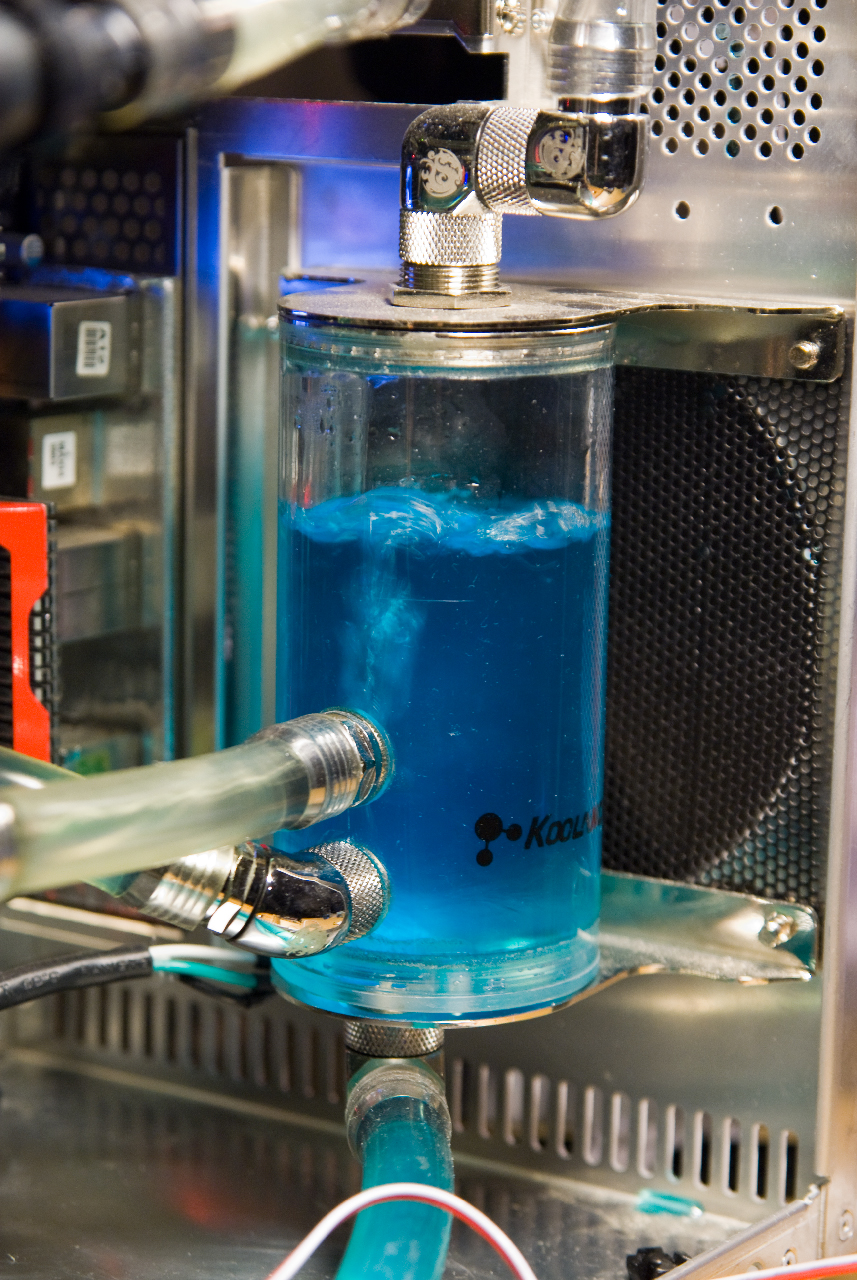

- Vanntank tilkoblet to fillports (tømme og fylle), RAM-blokker og CPU.

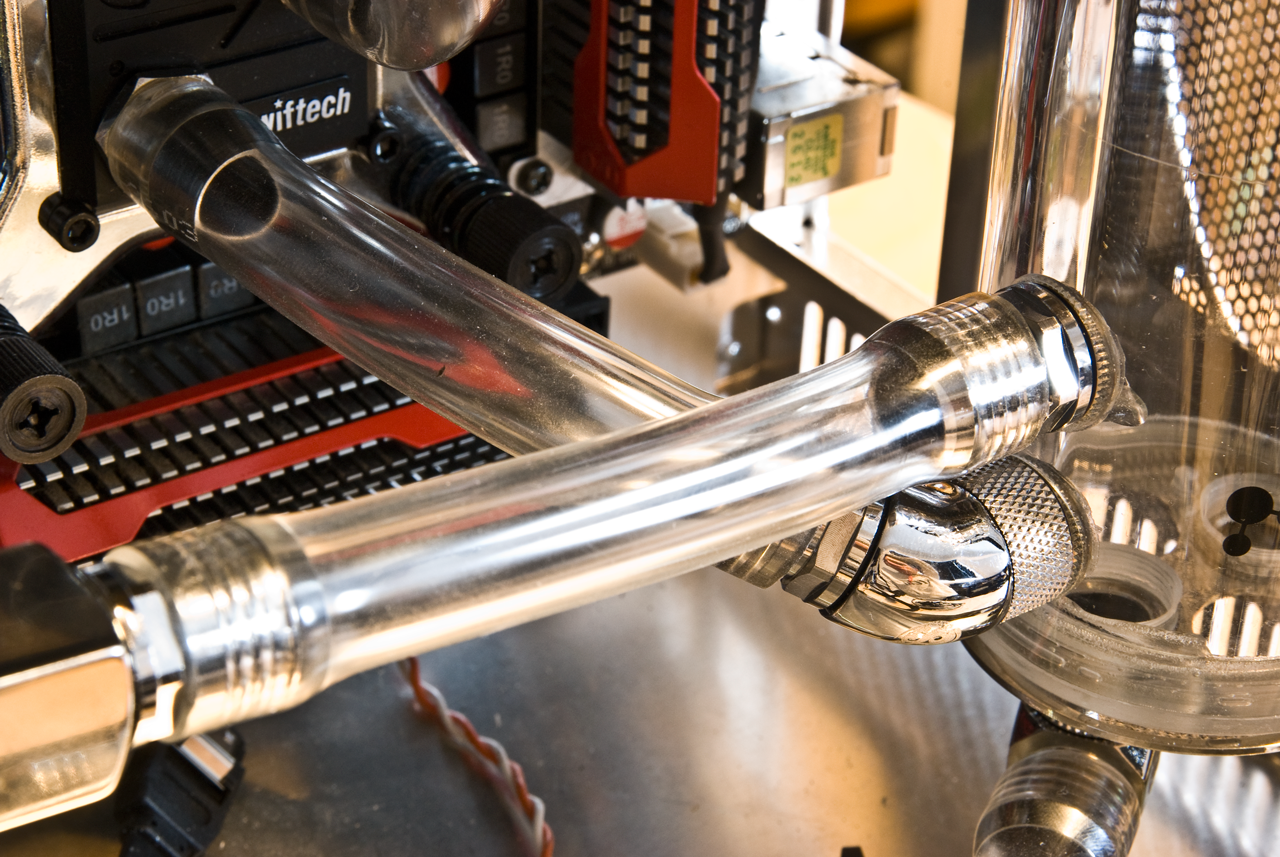

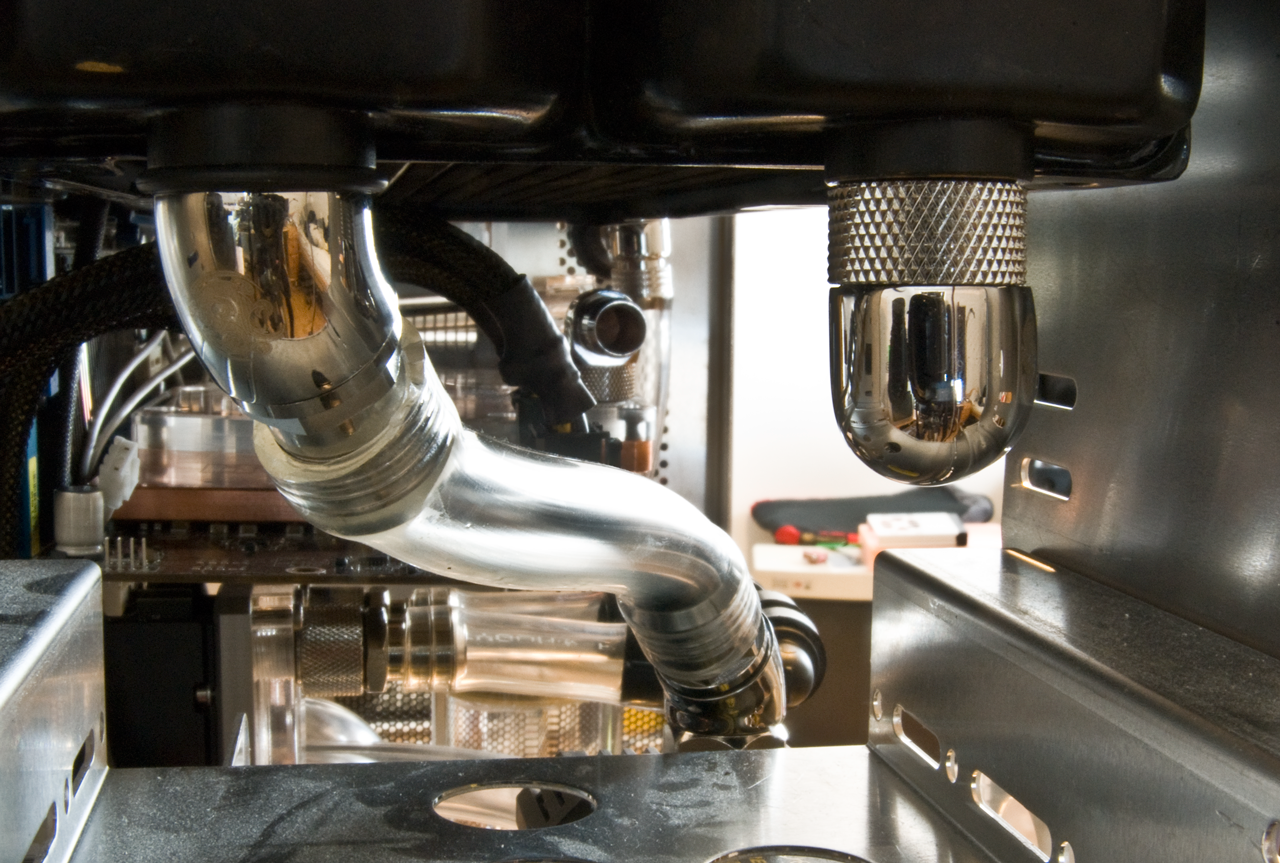

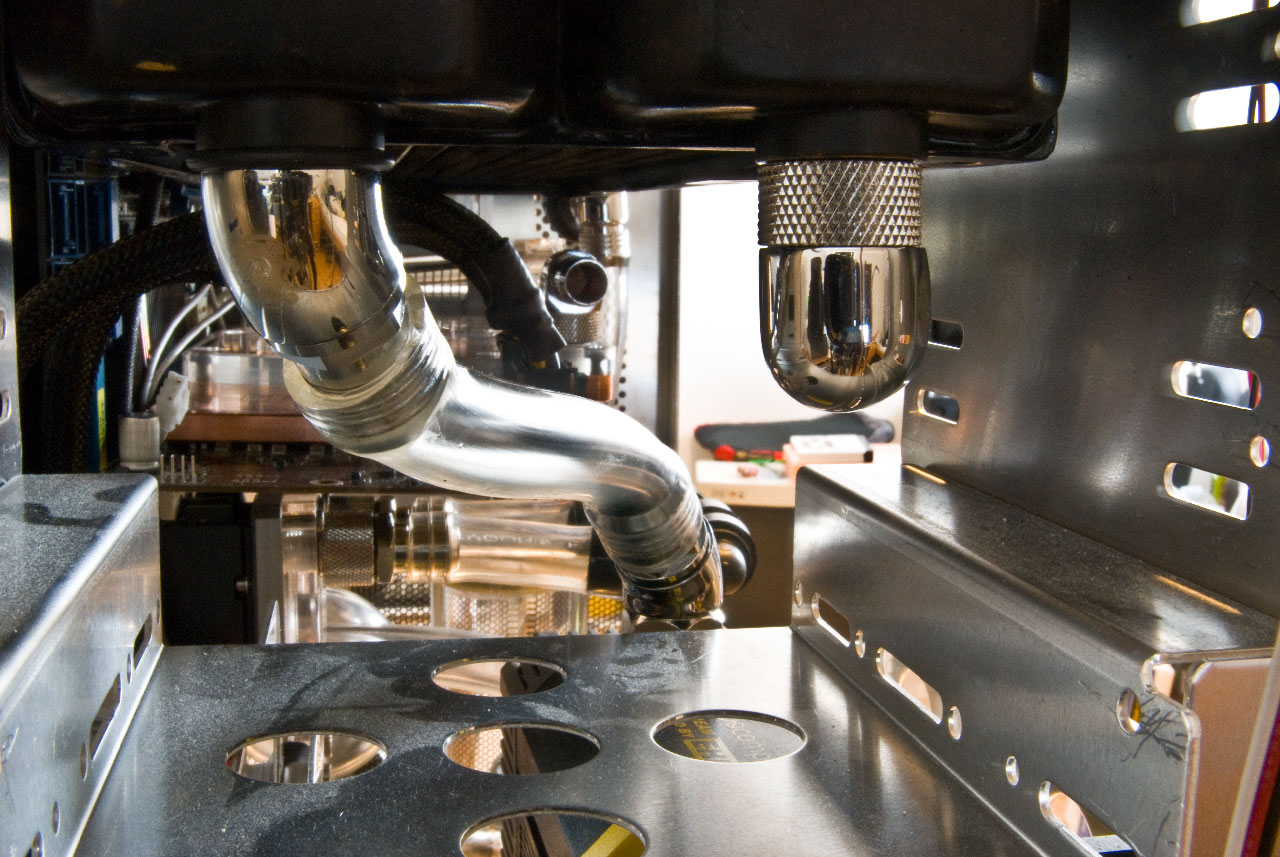

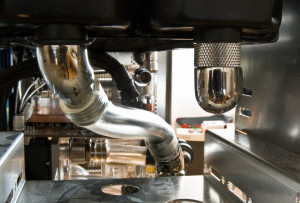

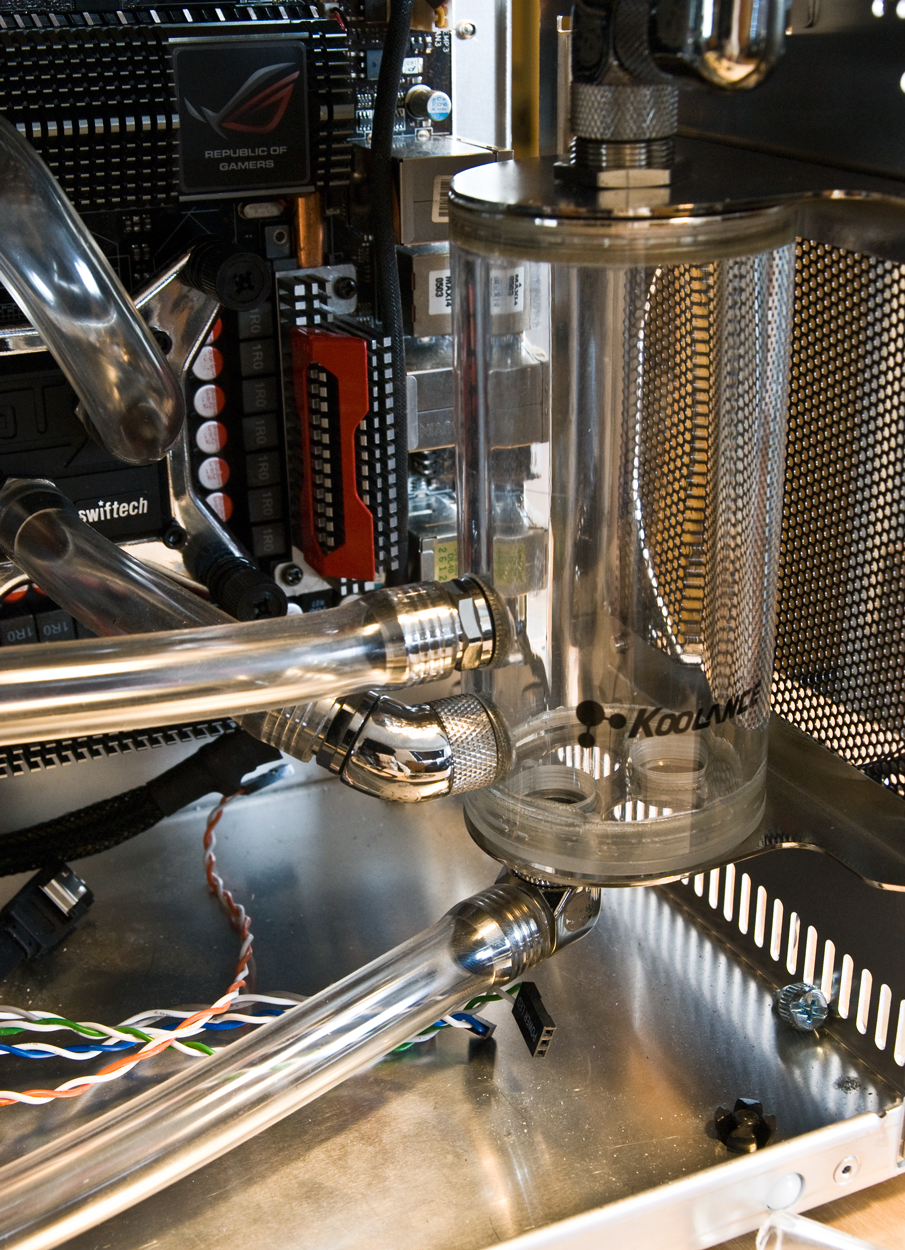

- Litt nærere tank -> CPU og tank -> RAM-blokker

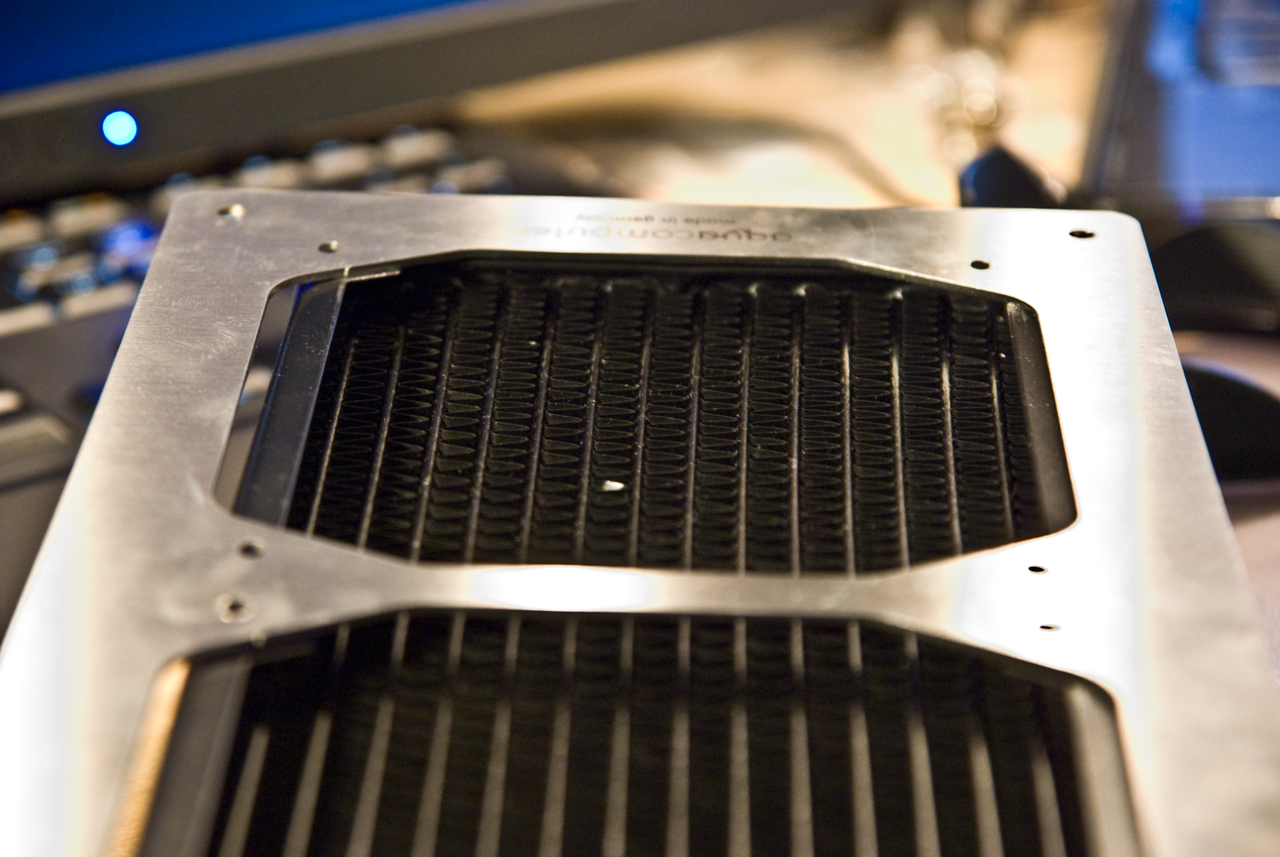

- Løsningen med radiatoren i toppen.

Som dere ser har jeg ikke satt på den siste slangen, dette kommer av at jeg fyller fra toppen og nedover første gang Se frem til neste update! Håper å ha den klar iløpet av helga, senest neste helg. Har litt mye å gjøre for tiden, bl.a. må spacesaver-prosjektet vårt til TG fullføres

Kommentartråden finner dere fortsatt her:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 27. mars 2009 av WheelMan

[WheelMan]

Åttende update!

Tre skritt frem, fire tilbake.

Lenge siden sist! Savnet dere Og jaggu har det ikke skjedd mye rart.. joda, siden sist har jeg brukt enda flere tusen kroner, hatt en kjempelekasje, fått ny skjerm i hus, ny lyd m.m. Og med slikt følger selvfølgelig bilder:

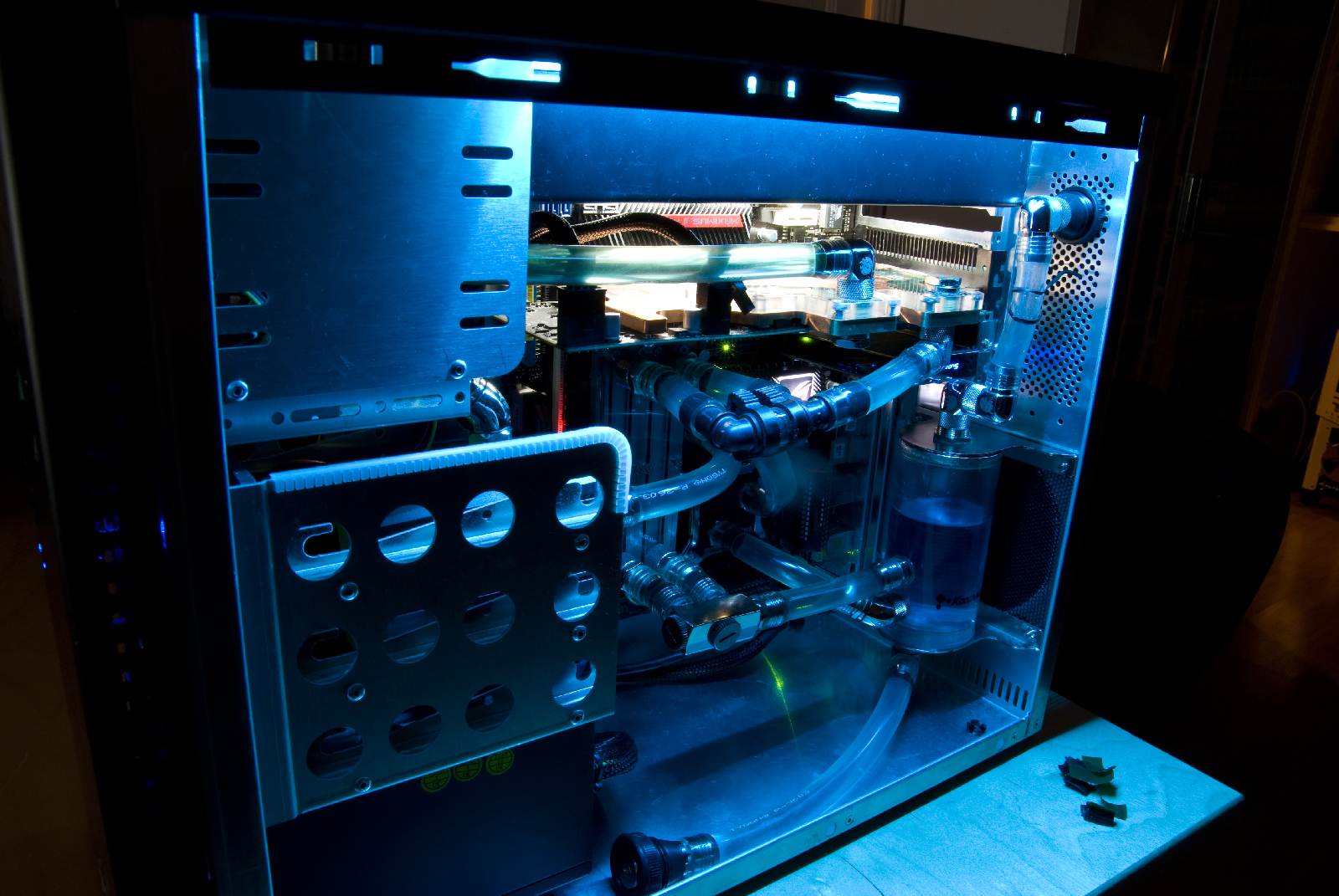

- Et lite tilbakeblikk, her før jeg hadde satt på siste slangen o.l.

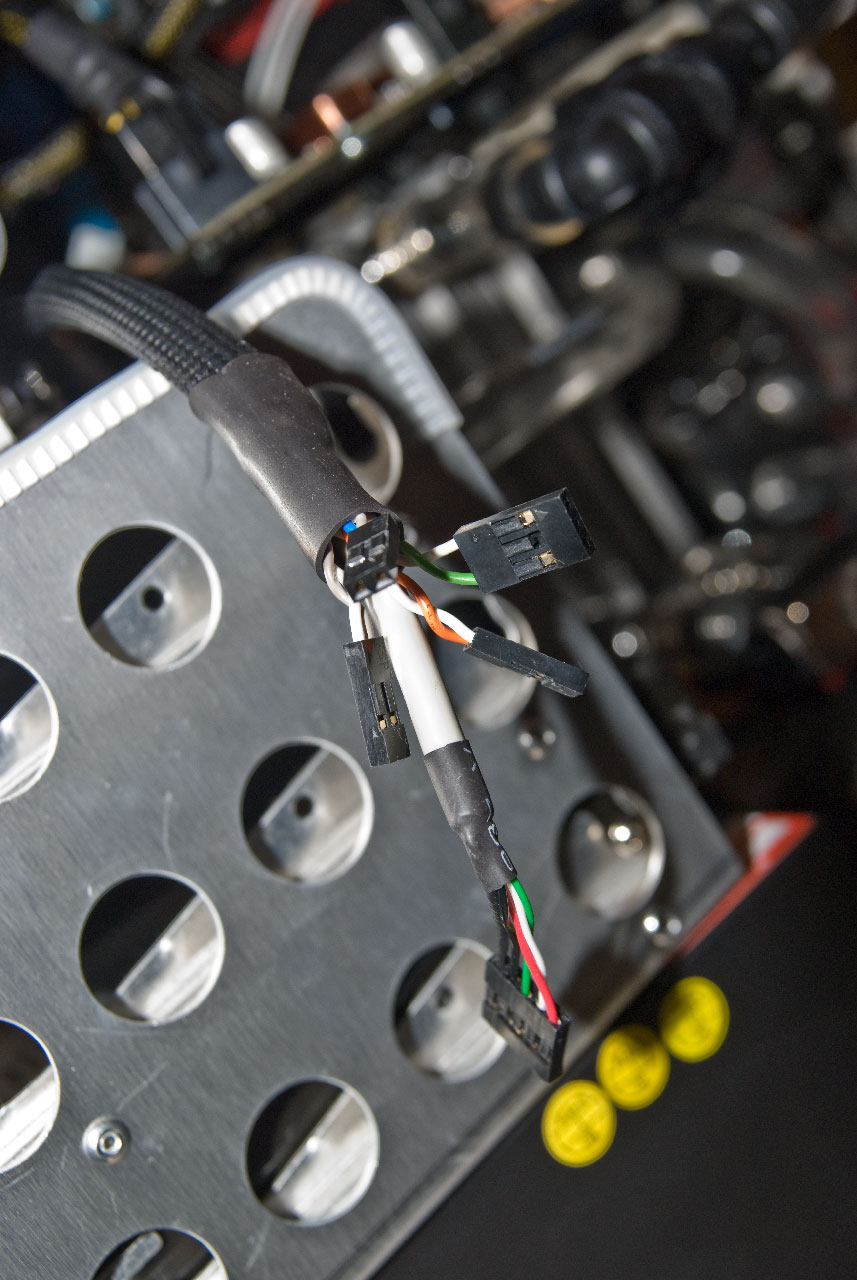

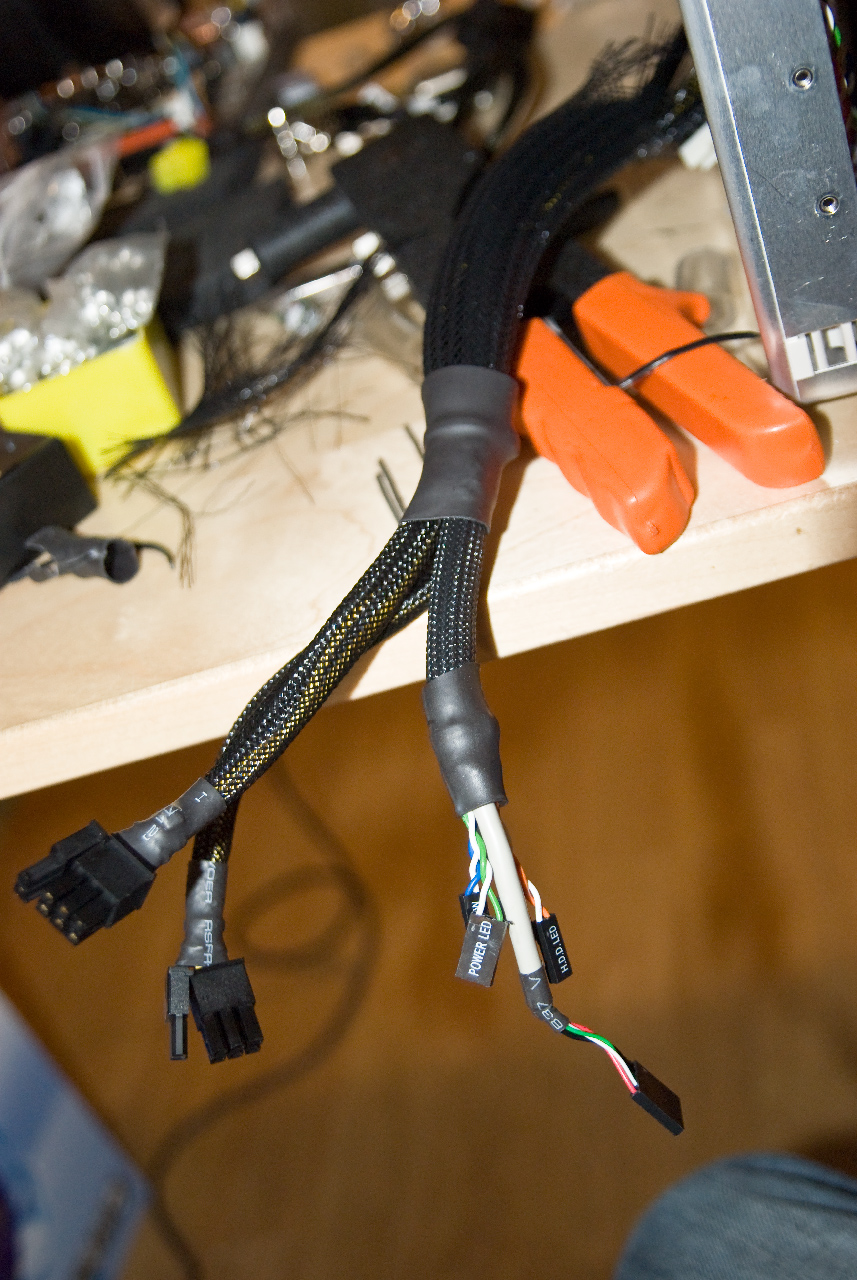

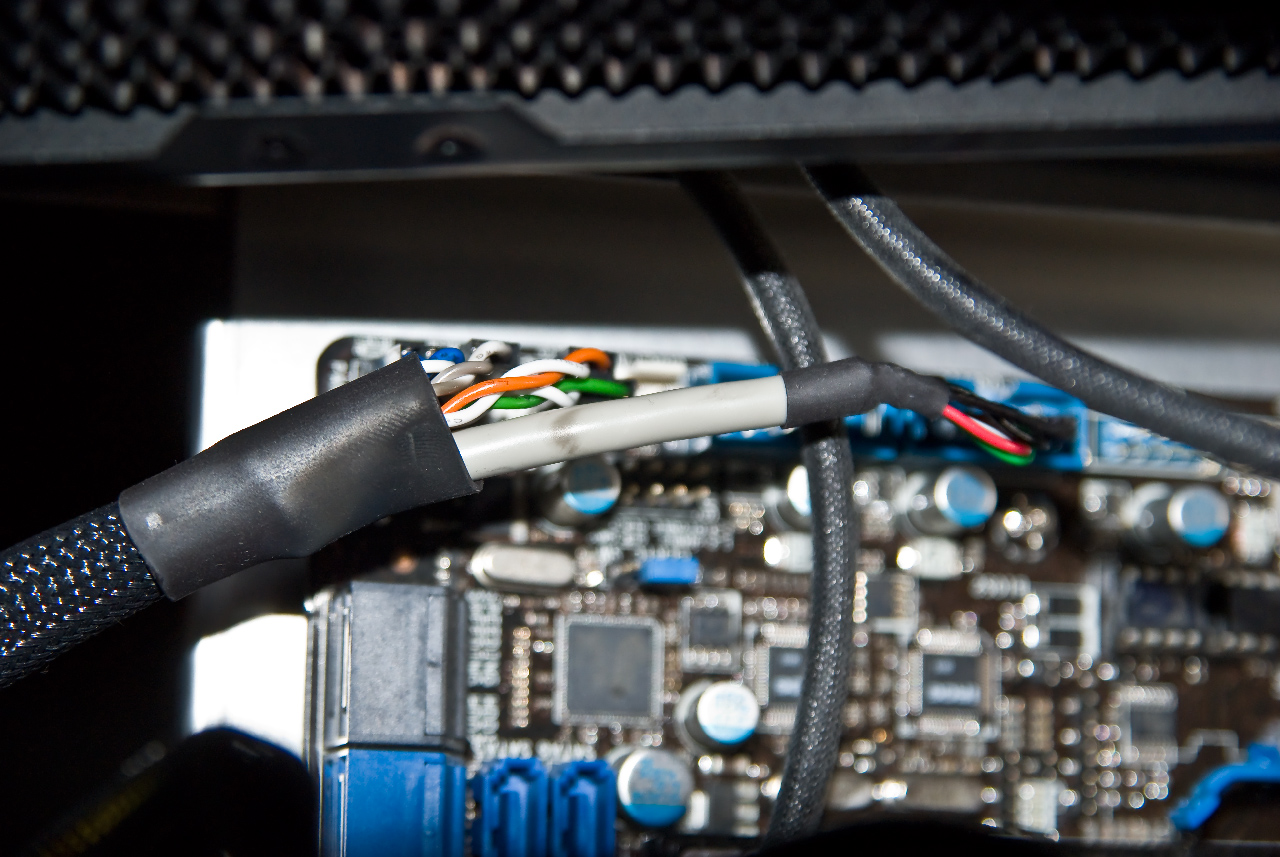

- Har her begynt på sleevingen av kabler, med powerknapp, USB til pumpe o.l.


- Enda mer av sleevingen.


- Her også sammen med strøm til skjermkort, alt går i en "kabel" fra bunn til toppen av kabinettet, la også til S-ATA her senere.

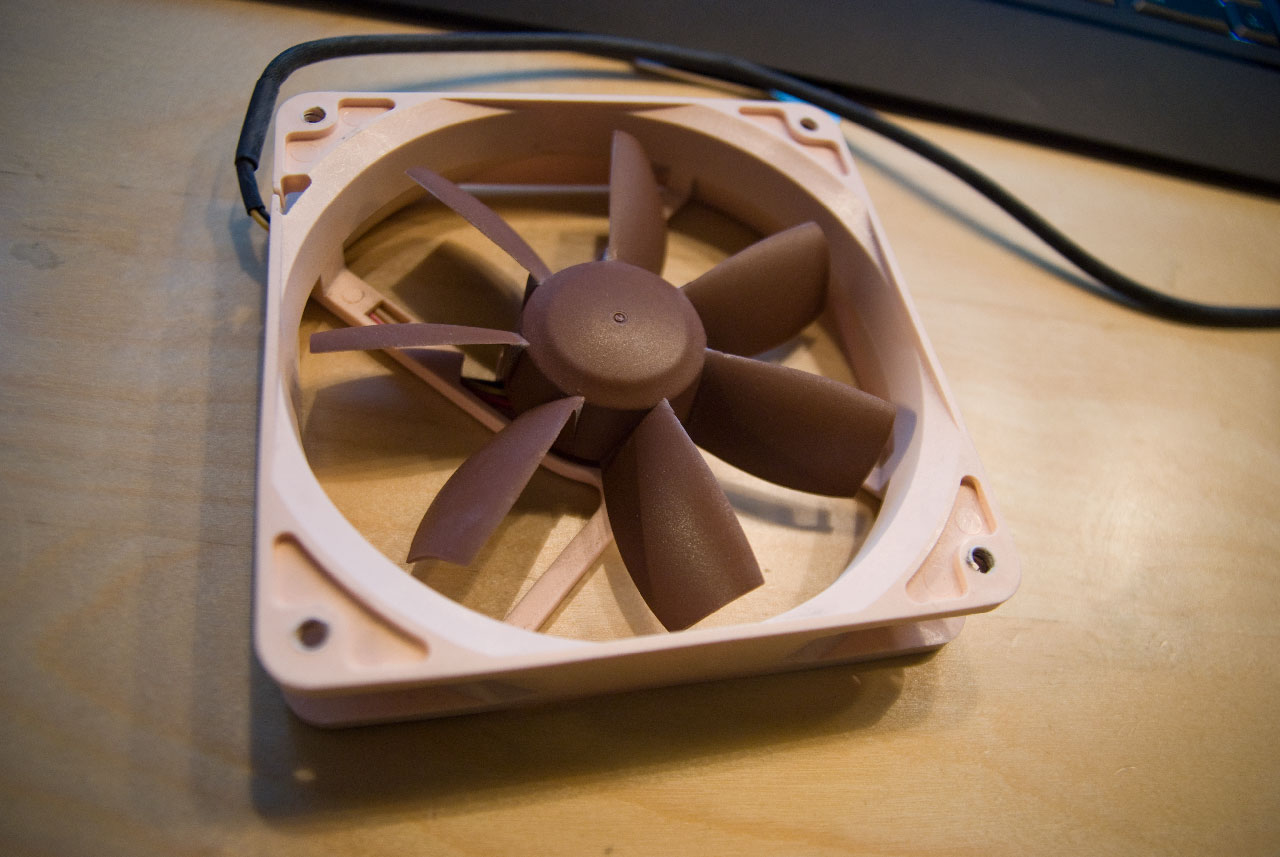

- Noctua-viftene som nå står mellom rad og kabinett, fungerer utmerket - anbefales!


- Såå.. til den beryktede lekasjen. Her ser dere et bilde av utsiden, dere kan se vann på utsiden av PSU, i bunn m.m. Tyder ikke godt.

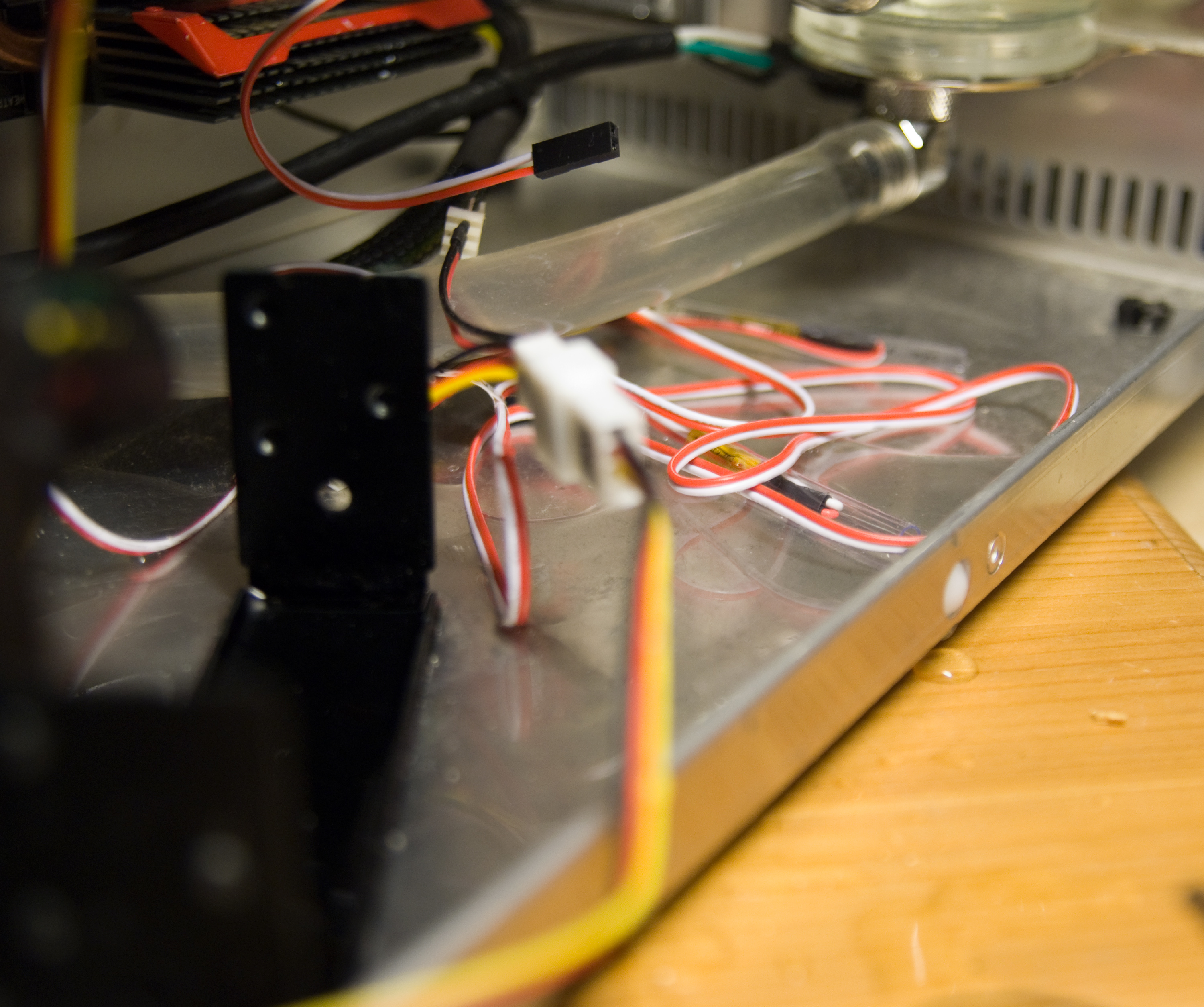

- Et stort (klikk for full størrelse) bilde av bunnen, hvor det ligger.. masse vann. Det her er etter jeg forsøkte vilt å tørke opp litt.

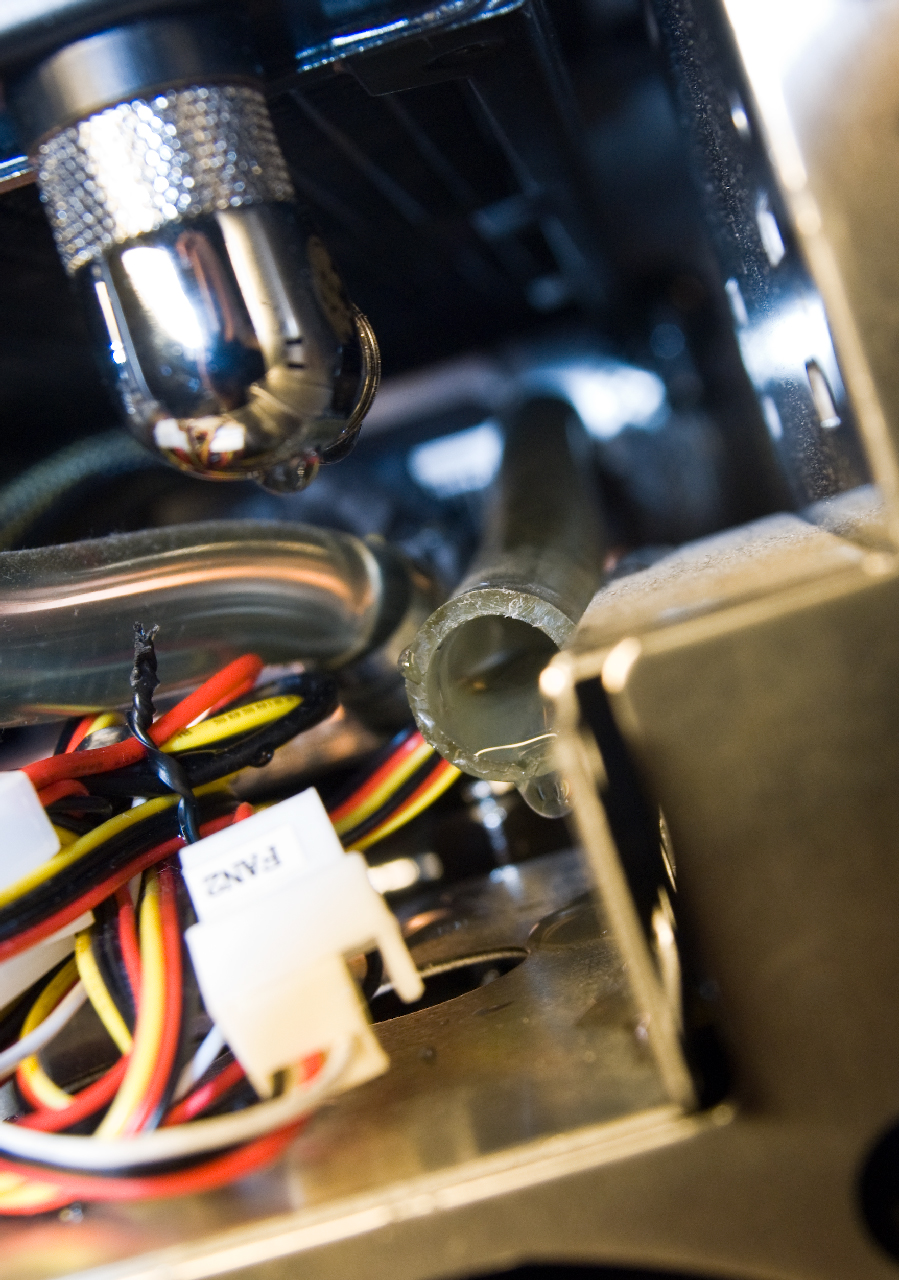

- Synderen, denne hadde hoppet av - heldigvis satt jeg og brukte maskinen mens det skjedde, kan trolig ha reddet den.

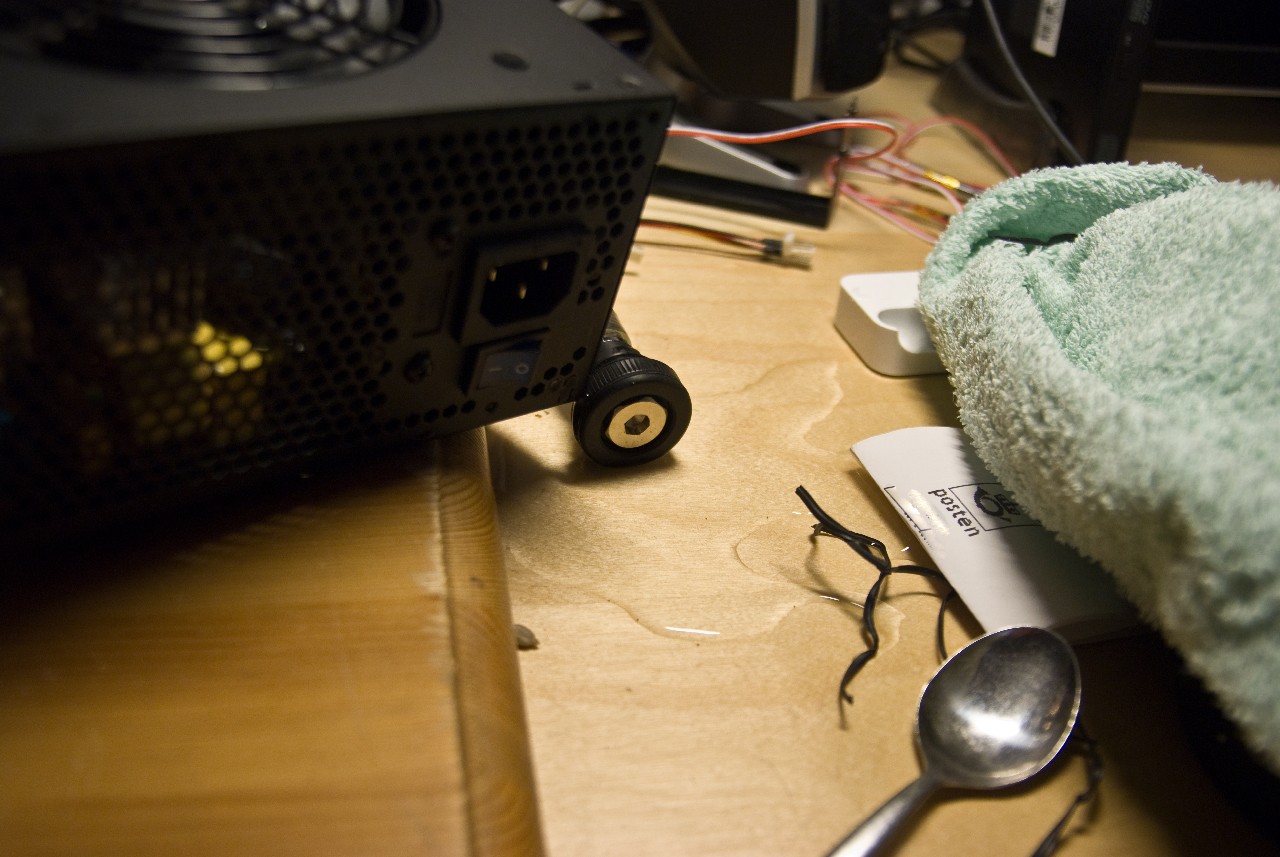

- Deler av vannet som rant (ja, rant!) ut av strømforsyninga, det her er ca 1/3 av det jeg ristet ut av den til slutt.

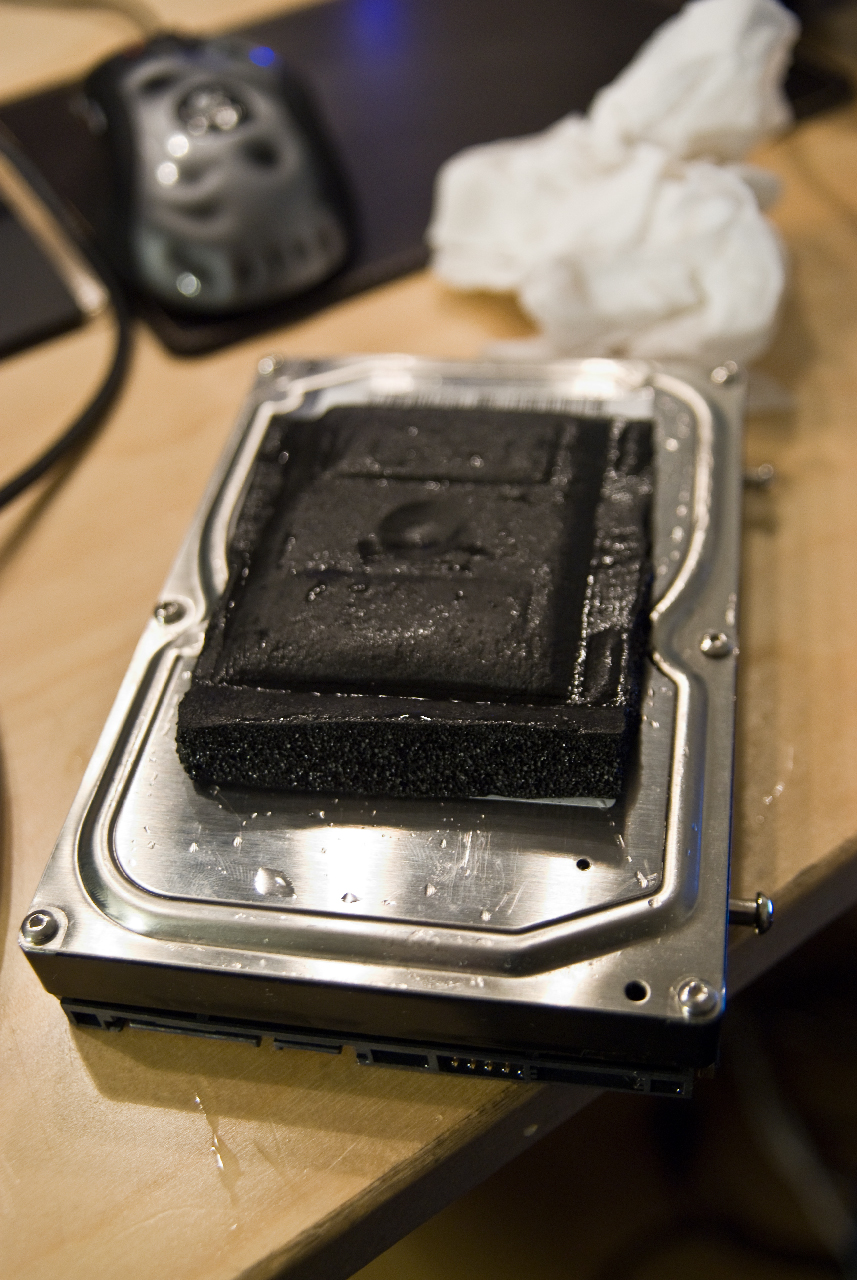

- Harddisken og puten pumpa står på. Dette står rett under inn / utgang i radiatoren, og pumpe o.l. Og det er.. søkkvått!


- Det forsvant mellom 0,3 og 0,5 liter vann - inn i kabinett, strømforsyning o.l. (tanken ble tømt nesten helt ned, rad var helt tom, skjermkortblokk var helt tom m.m.)


- Helt ned hit (RAM-blokker) var det tomt for vann )

Ikke bare lekasje, nei..

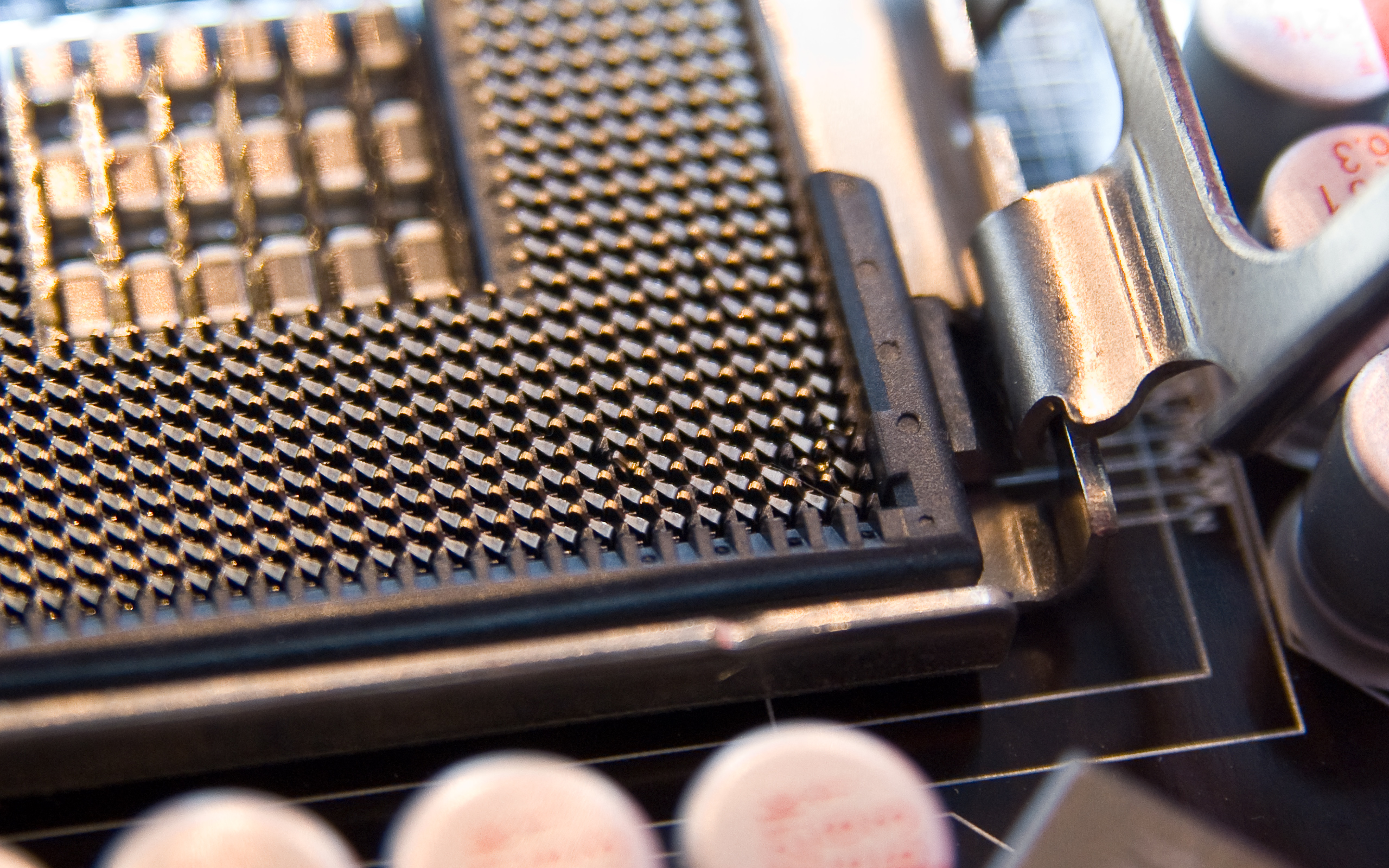

Vel.. i tilleg til lekasjen hadde jeg hatt en del problemer med å få maskinen i gang, noe jeg trodde skyldtes en død CPU - som hadde blitt volttatt godt på flere tørrisruns tidligere. Når jeg allikevel hadde en lekasje å håndtere kunne jeg likesågodt ta ut hovedkortet og sjekke CPUen, noe jeg senere ville angre på. For når jeg skulle ta CPUen ut, slo skruene fra CPU-blokka borti sokkelen, og dette skjedde:

- Ikke bra!

- En annen del, huff Vel, jeg fikk nå til slutt rettet de ut, og det hele fungerer nå utmerket

Mer problemer!
Senere fant jeg ut at dette skyldes at kortet ikke likte 8 GB med RAM, så jeg tok ut to av de 2 GB Geil-brikkene og erstattet de med 1 GB OCZ Platinum-brikker, så maskinen er da utstyrt med 6 GB RAM. Når jeg da endelig hadde fått godsaken igang, gikk det ikke mer enn en uke så begynte noe annet å fuske. Temperaturene på en kjerne var noe alarmerende høye i forhold til den andre (vRAM ~80 grader o.l., mot 40 på kjerne 1) og til tross for å erstatte pasta, fikle med og stramme vannblokk, fikk jeg det ikke til å fungere - jeg måtte dermed konkludere med dødt kort og har nå valgt å gå for en Nvidia-løsning - så jeg har en 4870x2 vannblokk til overs *hint*

Alger, nam..

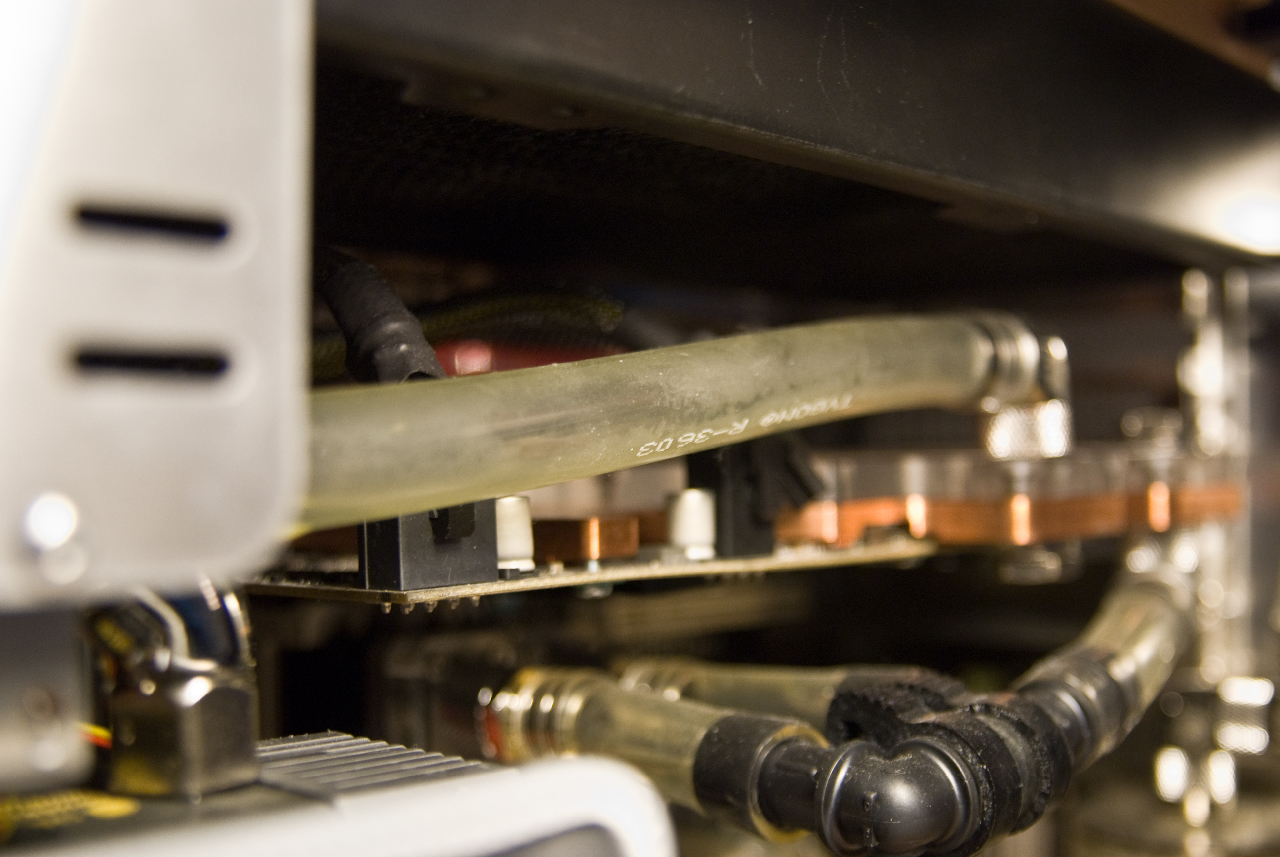

Da, som enkelte sikkert har lagt merke til har det grodd en del på slangene mine. Det kommer av at jeg kun har kjørt batterivann, uten noen form for tilsetning. På tide med litt guffe:

- Dette er vann blandet ut 1/10 med konsentrert frostvæske - fungerer ypperlig!


- Fylle pååå

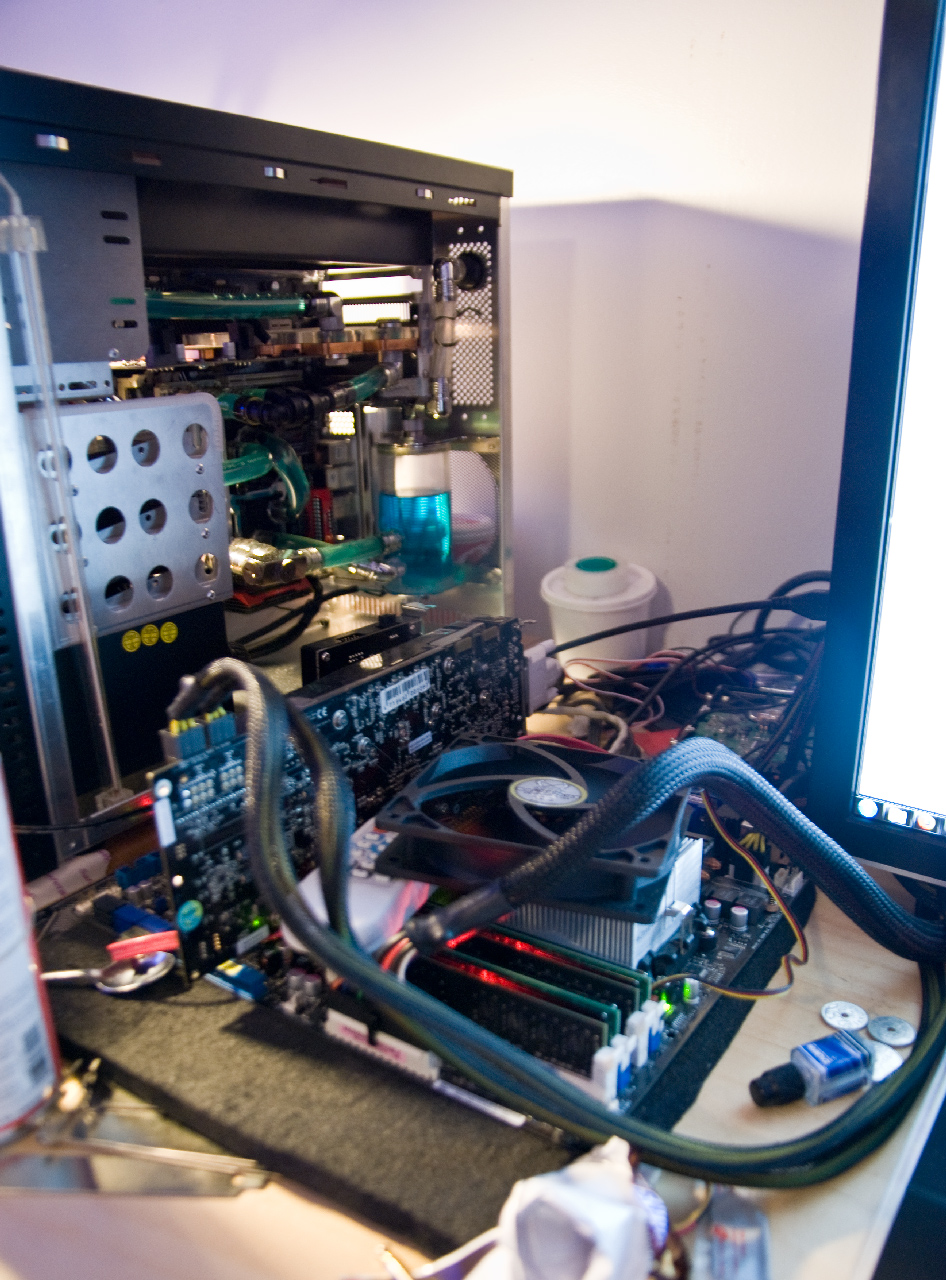

- Mitt nåværende nødoppsett, lol. Fungerer dog ganske bra - men savner maskinen min


- Litt av ekstrautstyret, på "doningen" min
Dvs Z-5500 og Beyerdynamic DT-770-Pro.

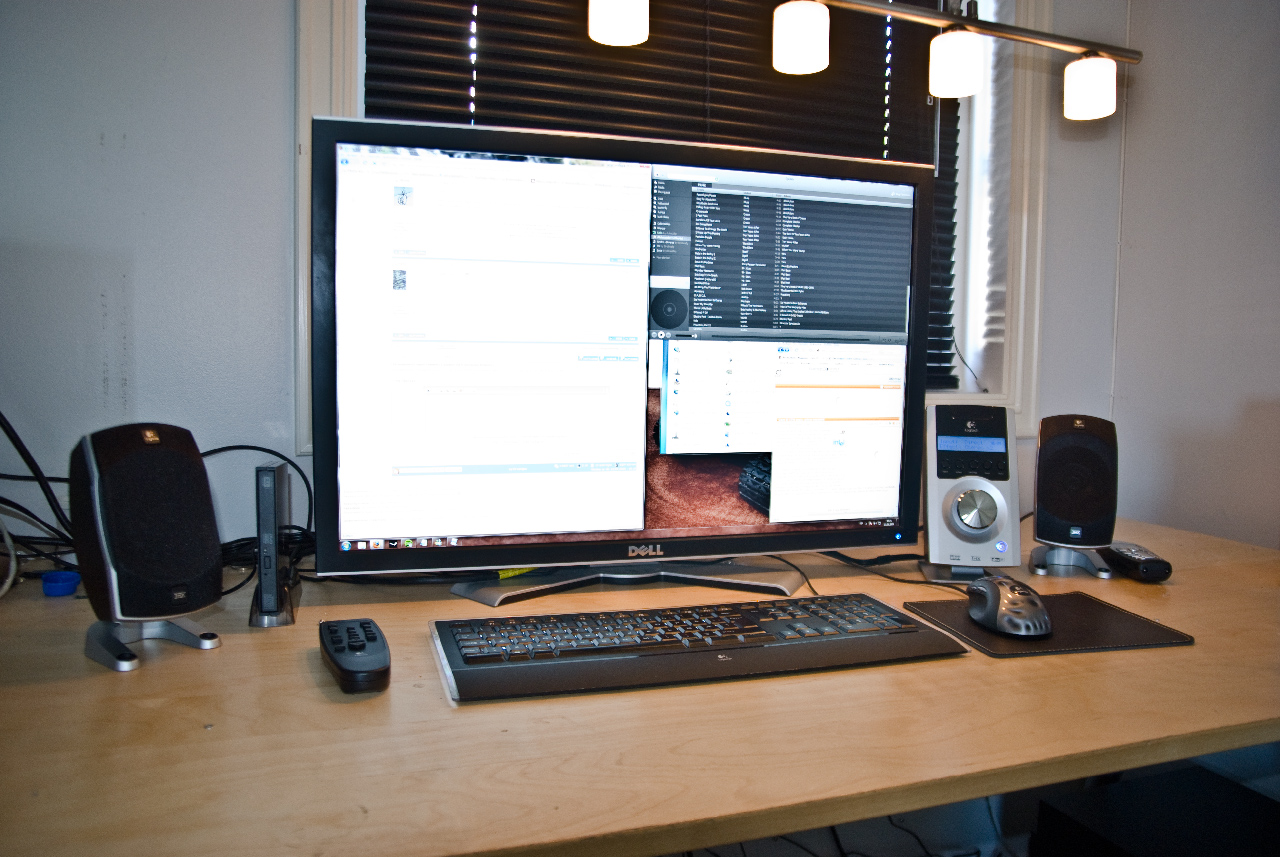

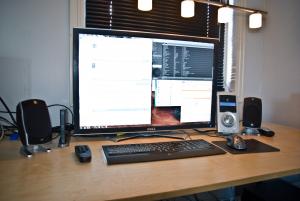

- Skrivebordet mitt, med den nye skjermen, høyttalerne o.l. - AWSUM, amirite?

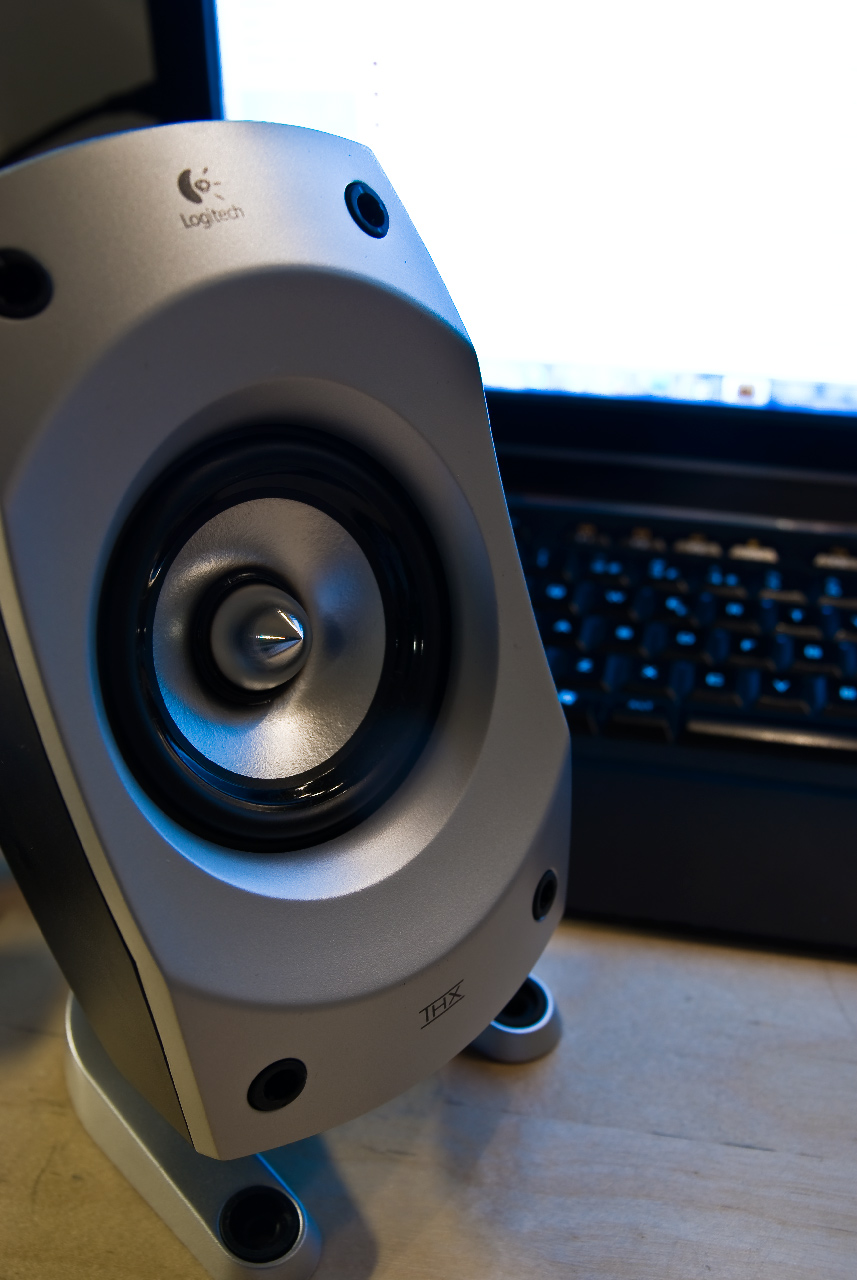

- En av fem høyttalere til Z-5500 anlegget - som jeg nå forøvrig allerede har solgt


- Etter lekkasjen og problemer med skjermkortet har den stått en stund, og det har oppstått.. bobler

Ikke bare det, nei!
Vel! Som sagt har det skjedd mer enn bare dette.. jeg er ikke kjent for å henge etter i den digitale verden, og jeg kan ikke la en så fremtidsrettet og hardcore maskin bli slepende etter i den digitale fremgangen. Så - halvparten av hva dere har sett her i tråden er nå solgt. Hovedkortet og CPUen gikk til Excentler for hyggelige tre tusen kroner, RAMen skal jeg beholde, og skjermkortblokken har jeg ikke funnet noen ny eier til enda, desverre.

Wait, there is moar!
I morgen kommer flere (natt-)bilder, og en liten oppramsing om (stoore!) fremtidige planer. GLED dere!


Så, til slutt et lite symbolsk hint:

- Ti spenn venter til den som finner ut hva den skal symbolisere.

Kommentartråden finner dere fortsatt her:
https://www.diskusjon.no/index.php?showtopic=1049721 Endret 21. juni 2009 av WheelMan

[WheelMan]

Niende update!

Hva er det som venter?

- En liten håndholdt teaser

Så, nå kan dere bunkre dere ned med cola og godteri, og fly over til kommentartråden for å fortelle hvor misfornøyde dere er med tregheten min og det faktum at dere må vente enda litt til på kveldens pornografi:
https://www.diskusjon.no/index.php?showtopic=1049721

[WheelMan]

Tiende update!

Fremtiden; planer endres

Min motivasjon
Joda, min motivasjon. Som hintet til i åttende updaten med en kakaokopp, mener jeg etthvert menneske har et vist punkt, gjenstand eller sted de føler gir de motivasjon. For meg er det ingen ting som en varm kopp med drikke på kvelden, å sette seg ned foran den lysende skjermen og tenke det, at i dag har man gjort en god jobb. Den symboliserer også det at; jeg gir ikke opp - dette skal fullføres, og det skal gjøres skikkelig.

Det ble også nevnt at den var ment å symbolisere at neste oppdatering blir krem, et annet ord for awesome eller fantastisk. Noe jeg forsåvidt må si meg enig i. For hold på hatten, og ha hånkleet klart, her braker det løs!

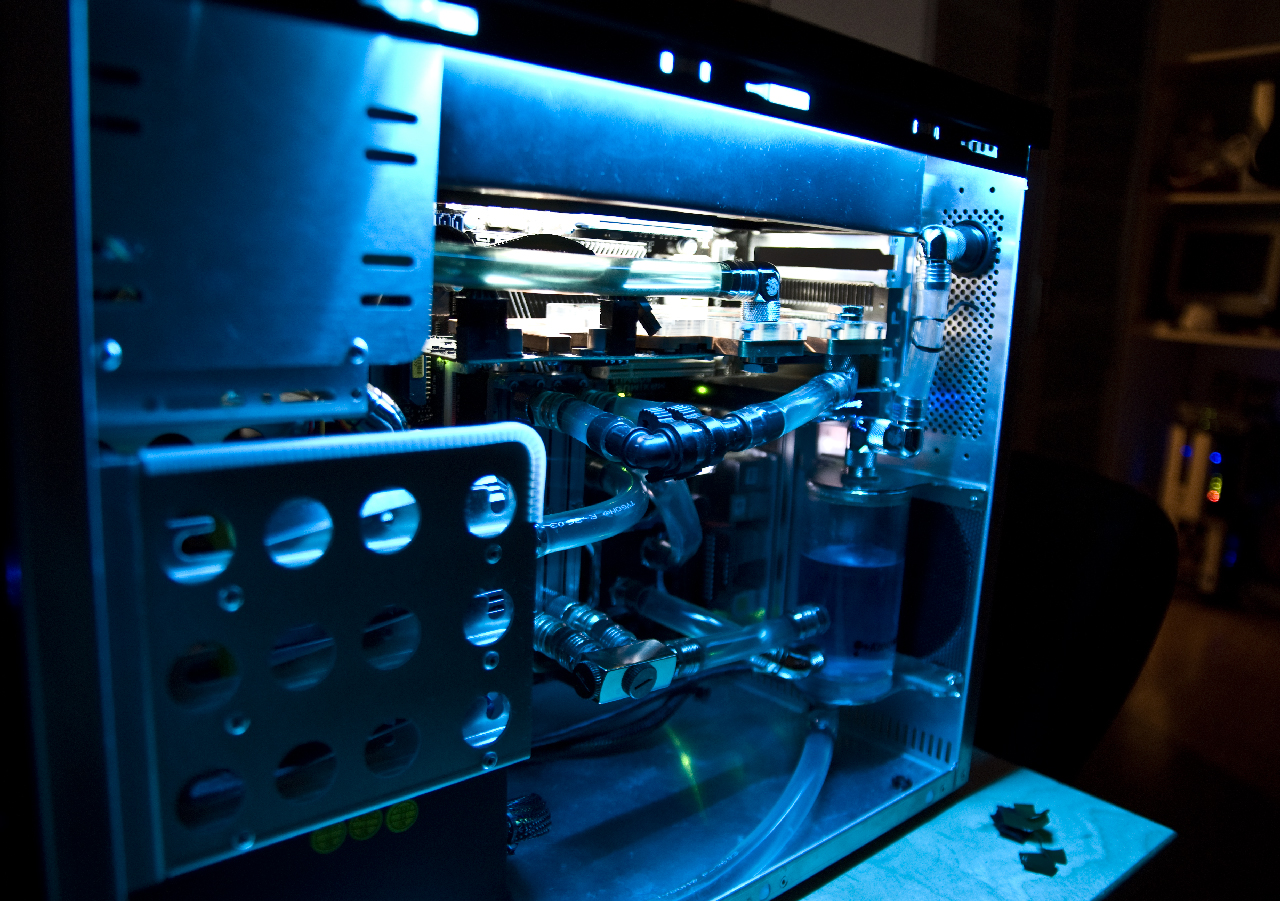

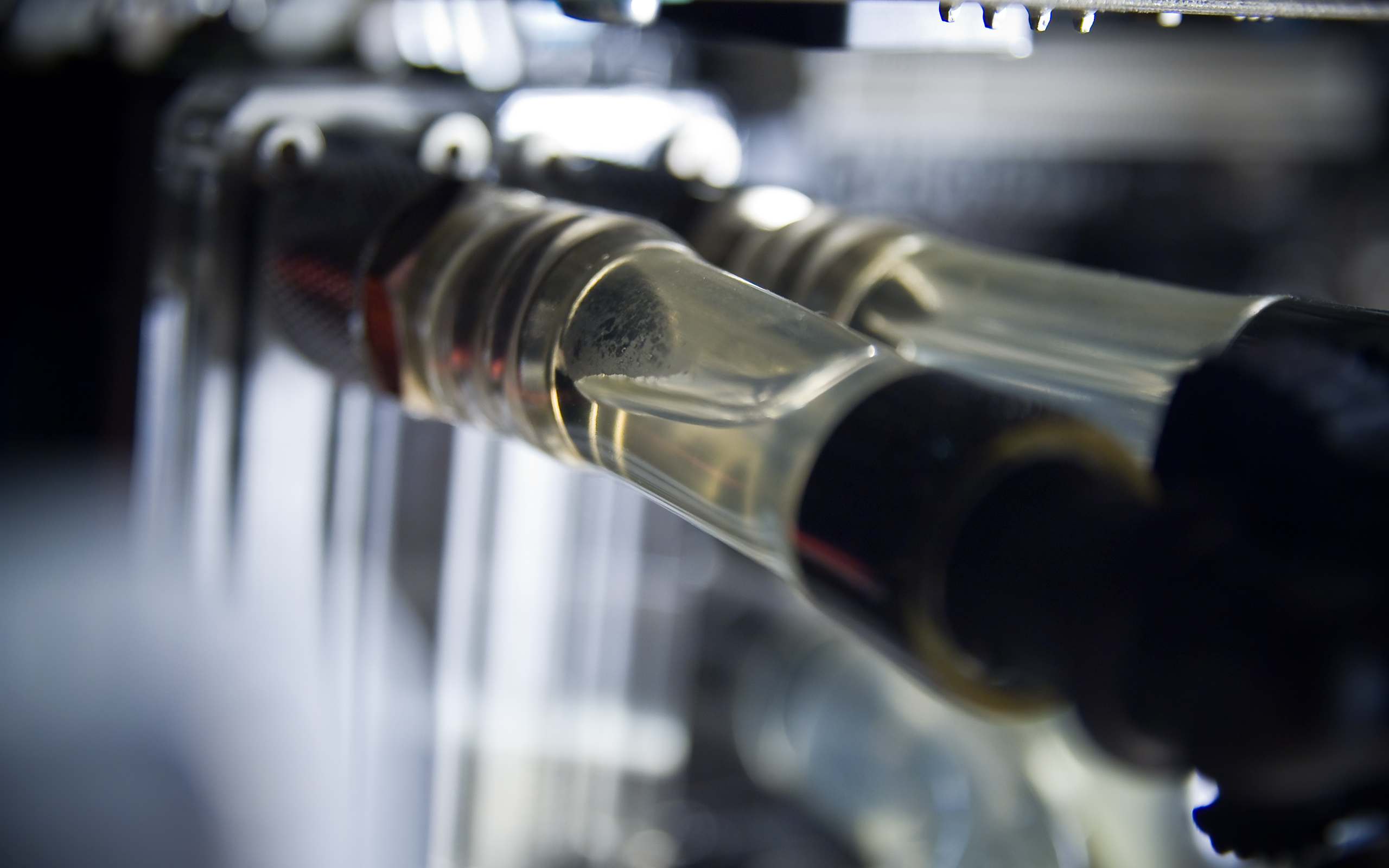

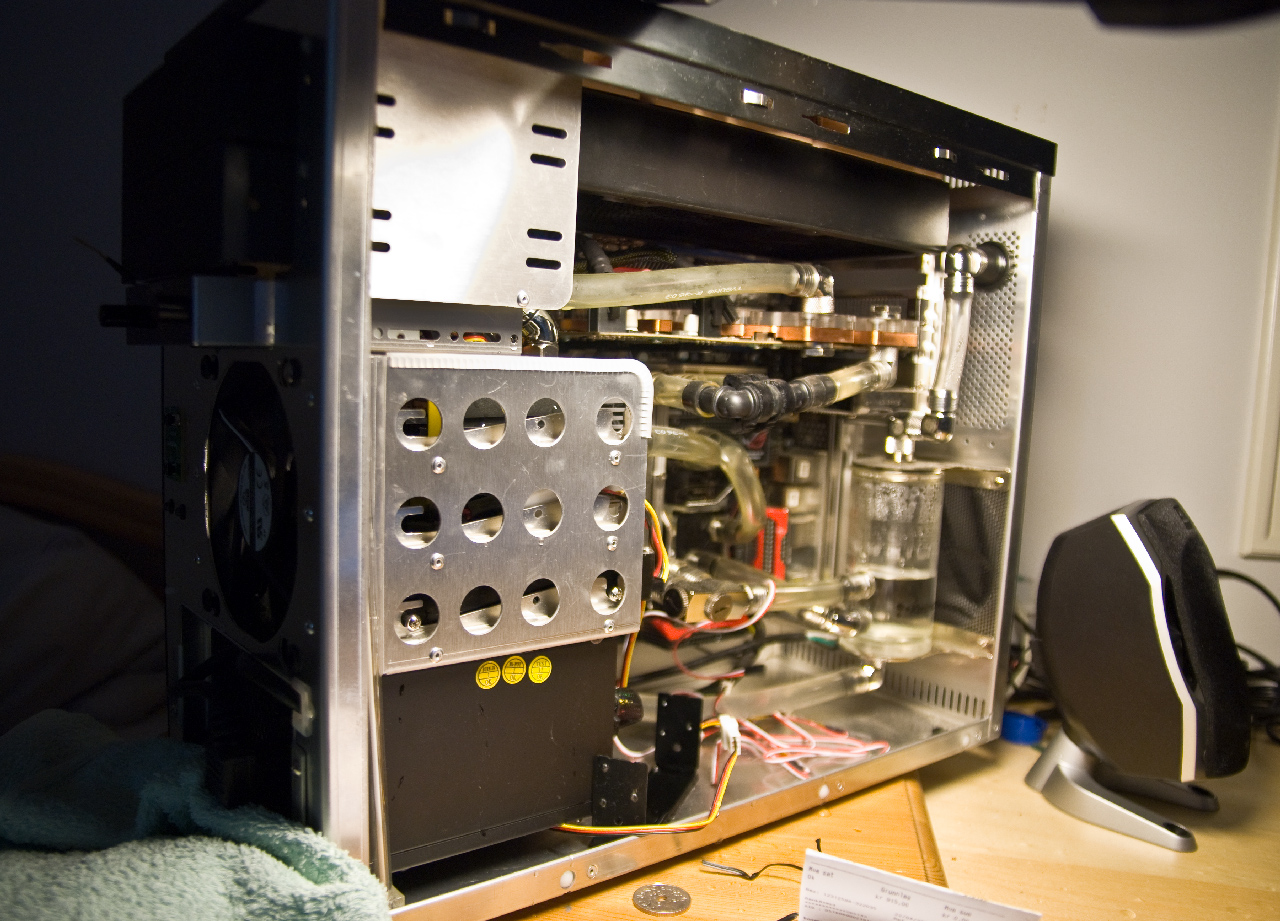

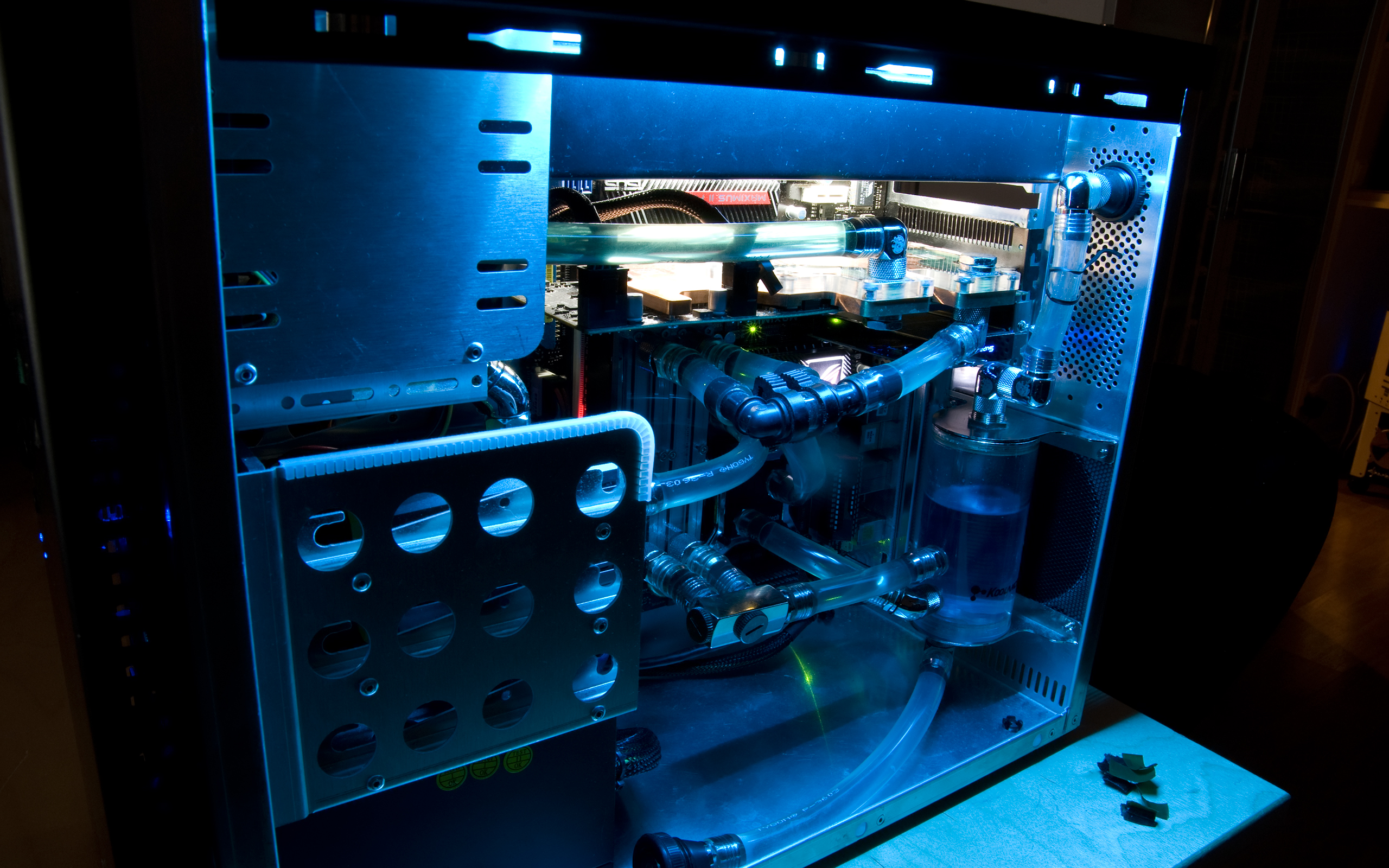

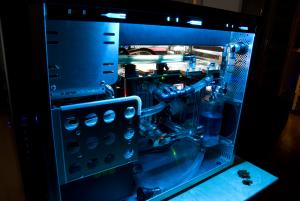

- Selve maskinen, halvferdig som postens tittel hinter til - mer om dette lengre ned i posten.

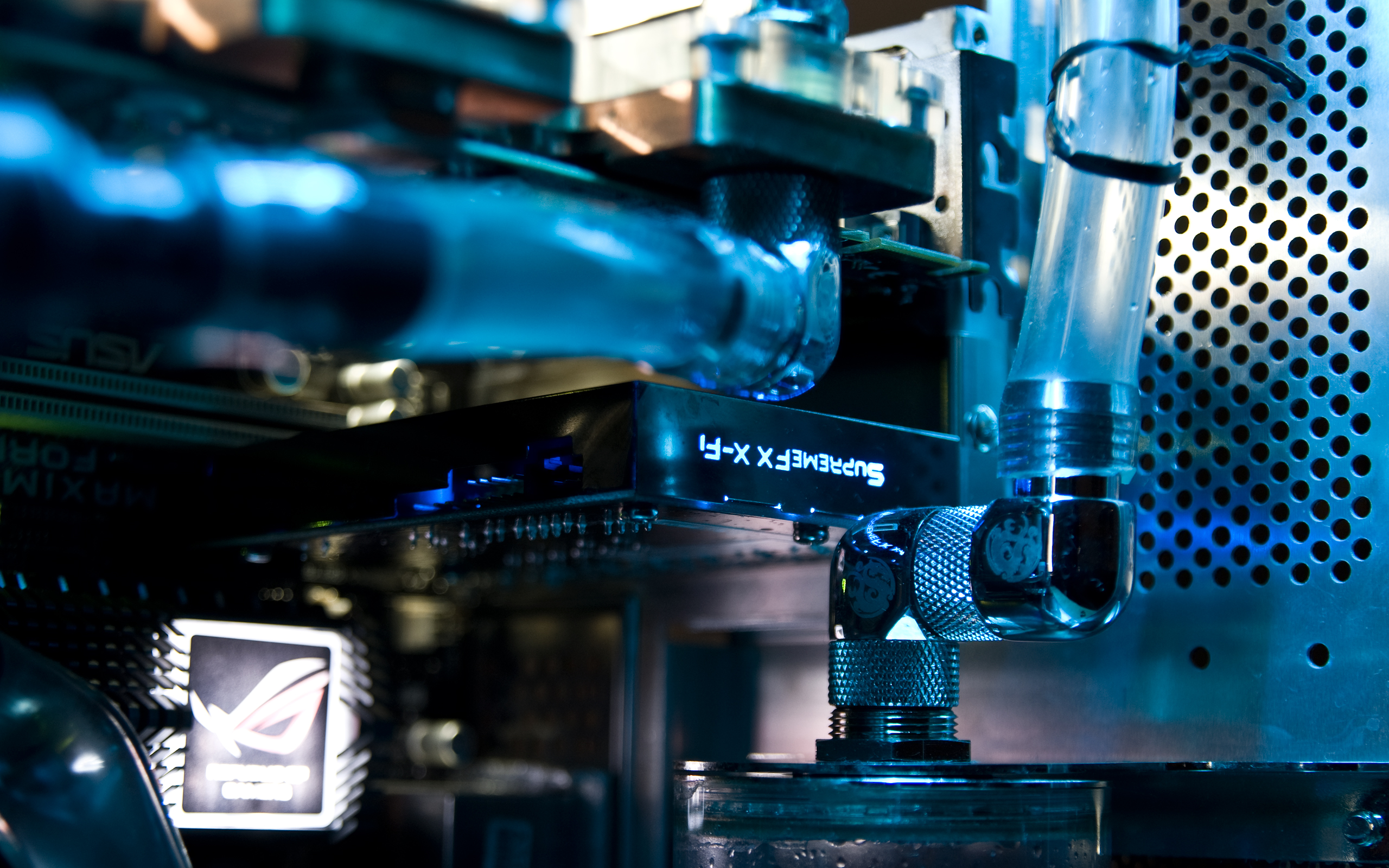

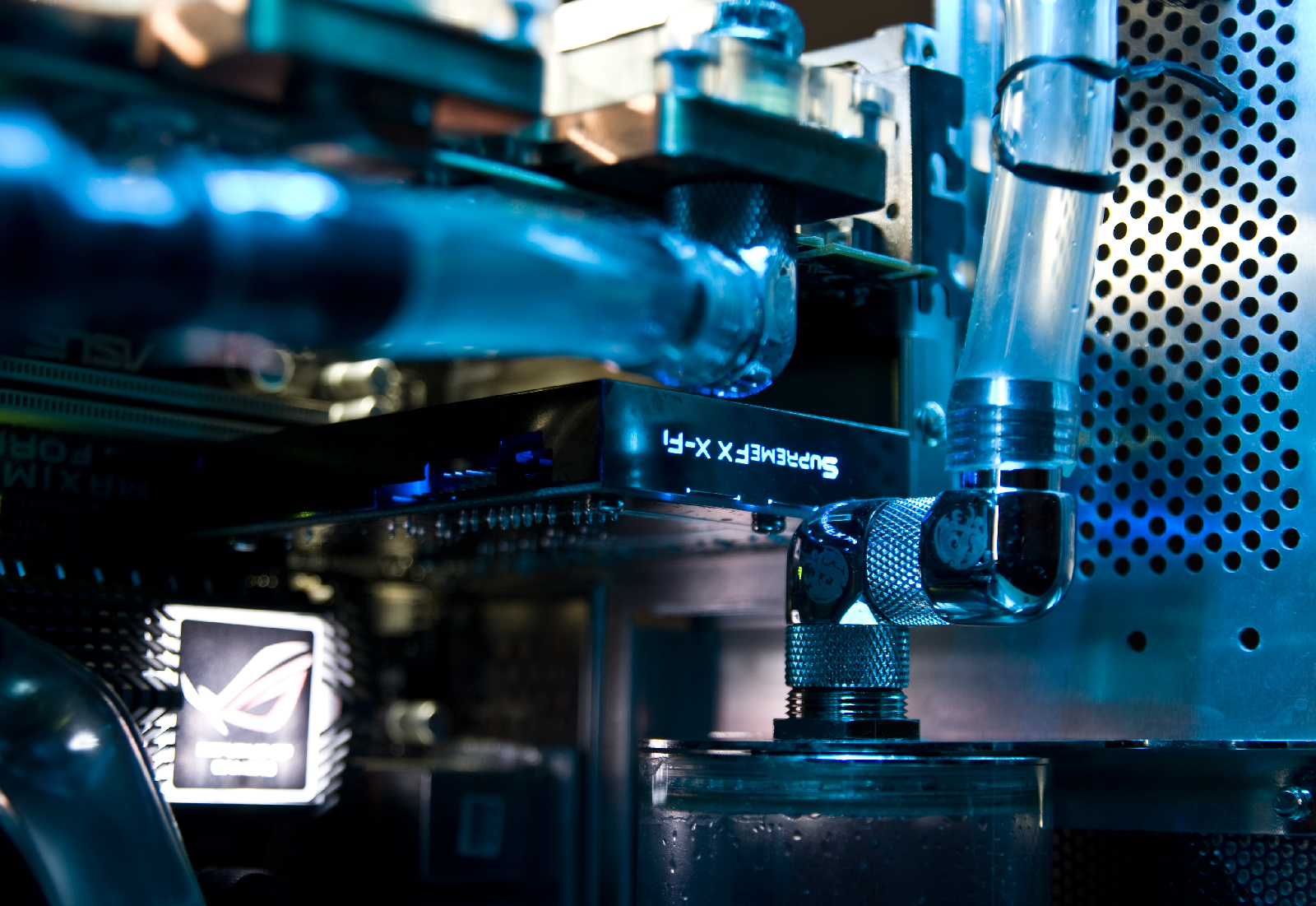

- Lydkortet, med en noe artistisk feel.

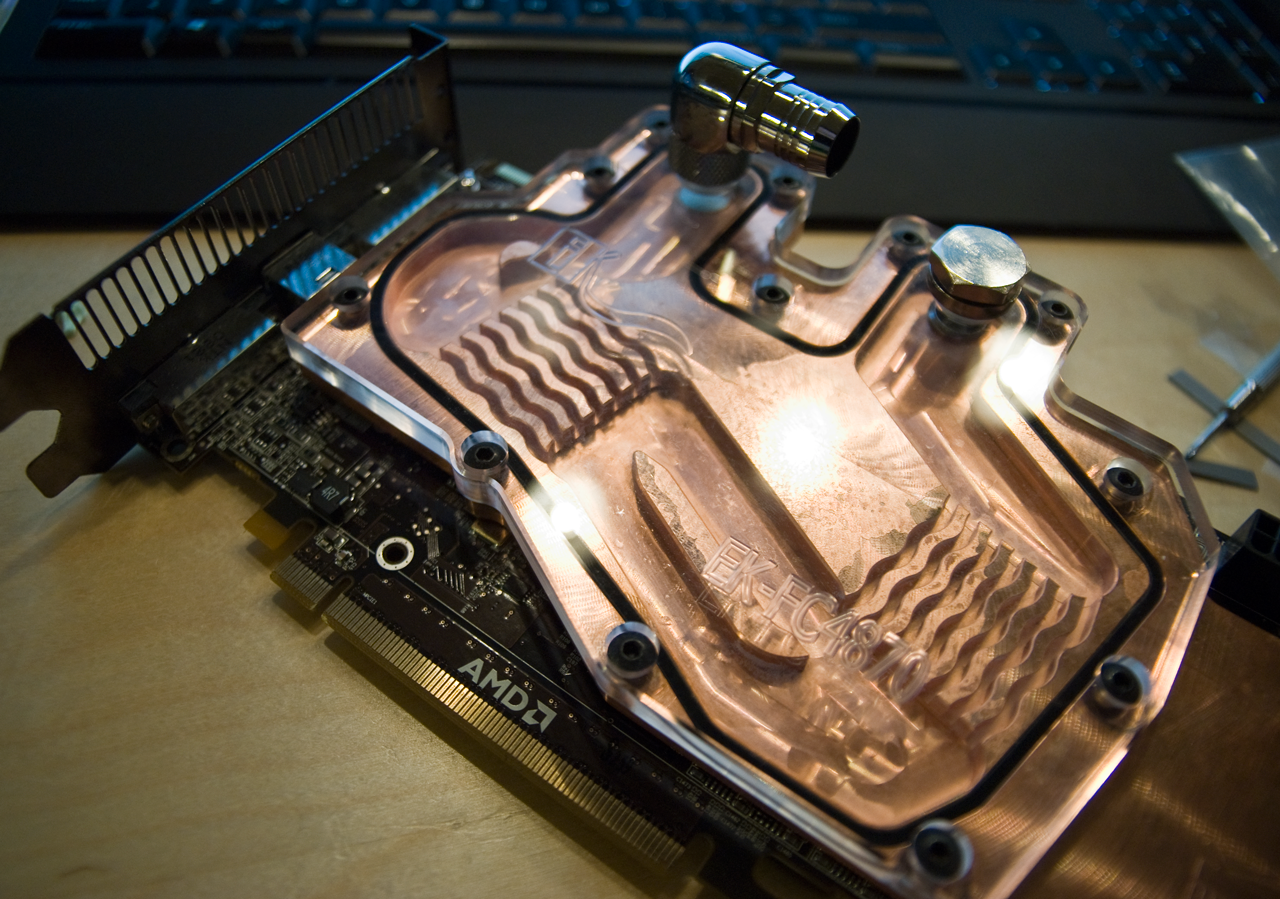

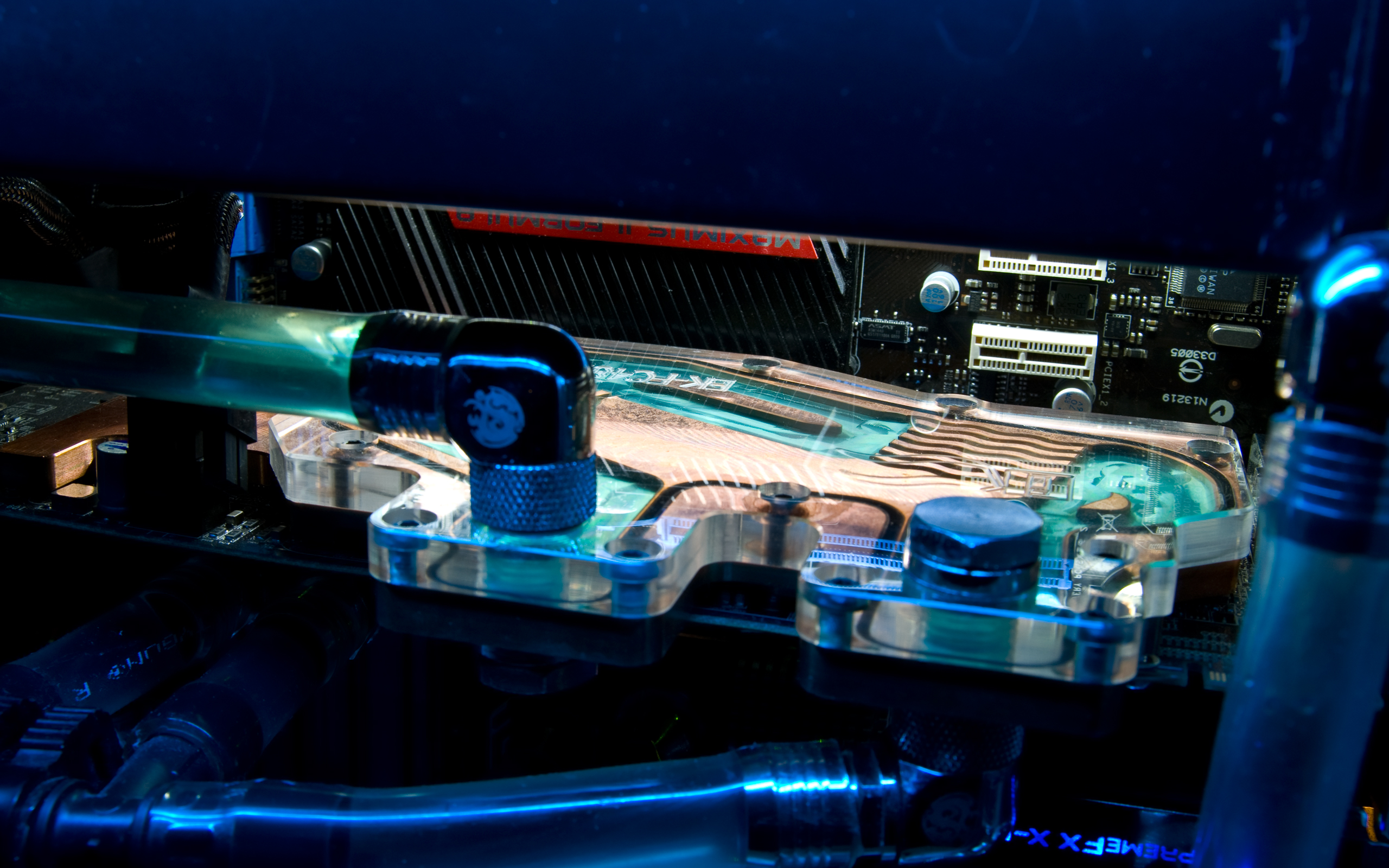

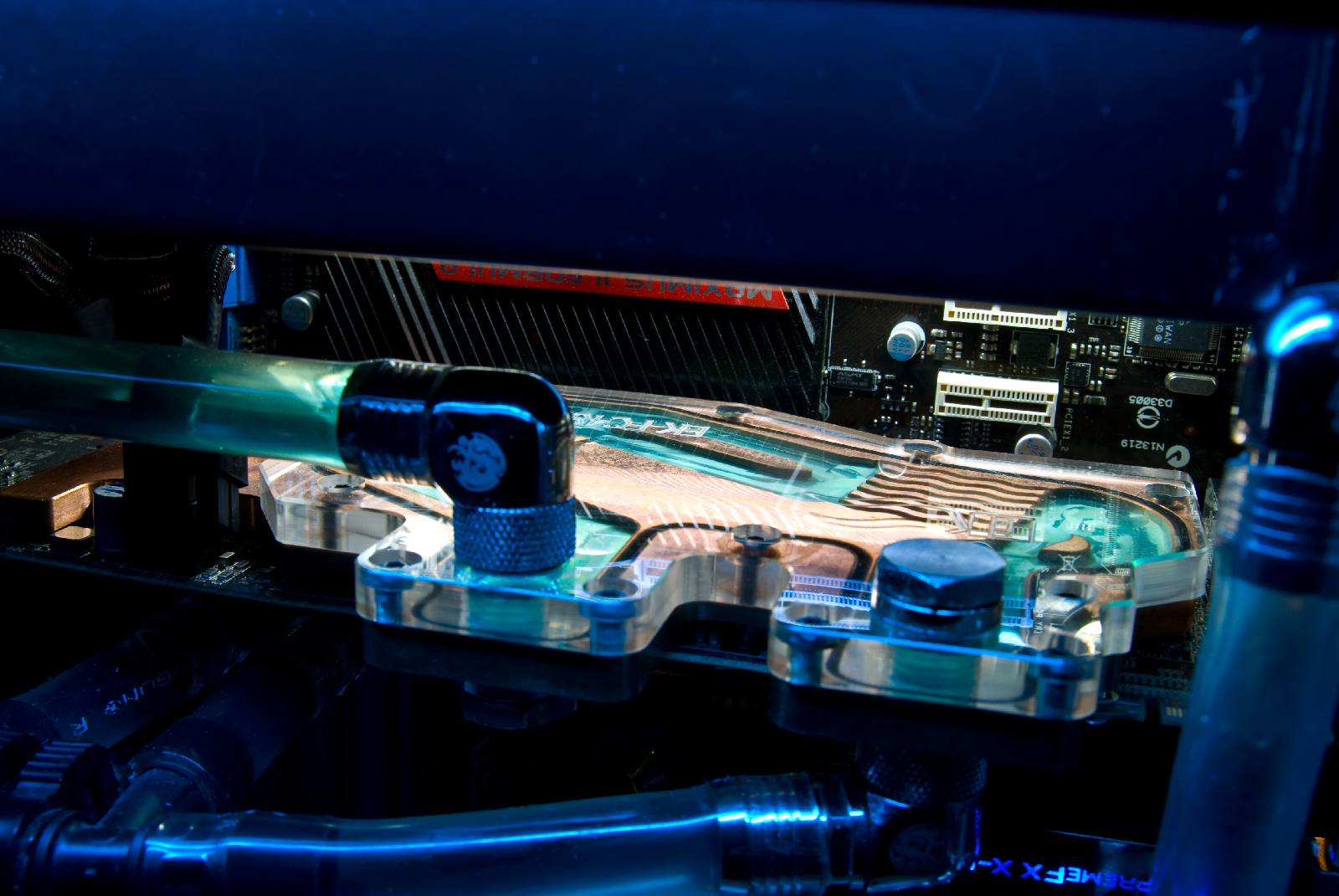

- Skjermkortblokka (nydelig bilde, om jeg får si det selv - wallpaper i førstepost)

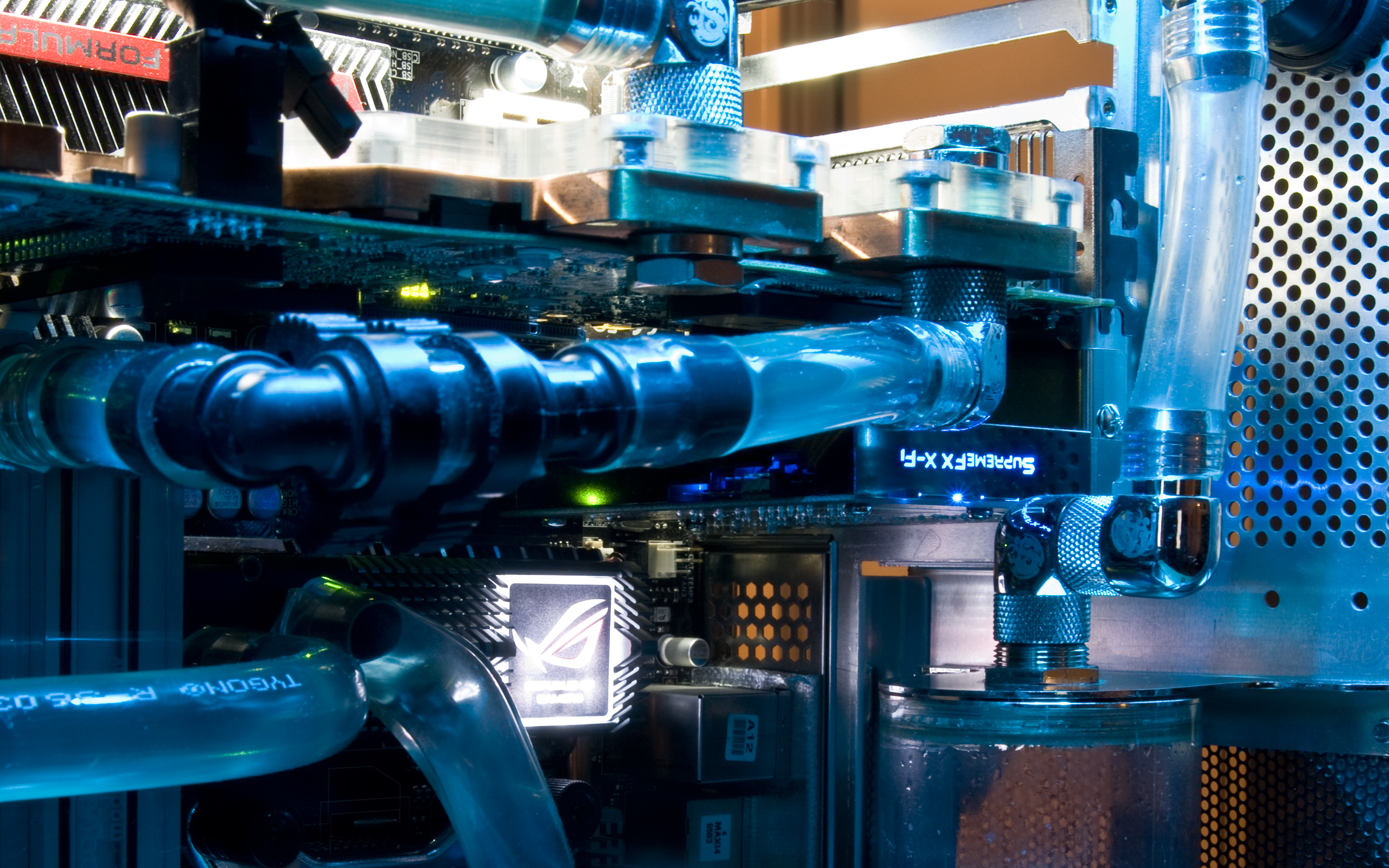

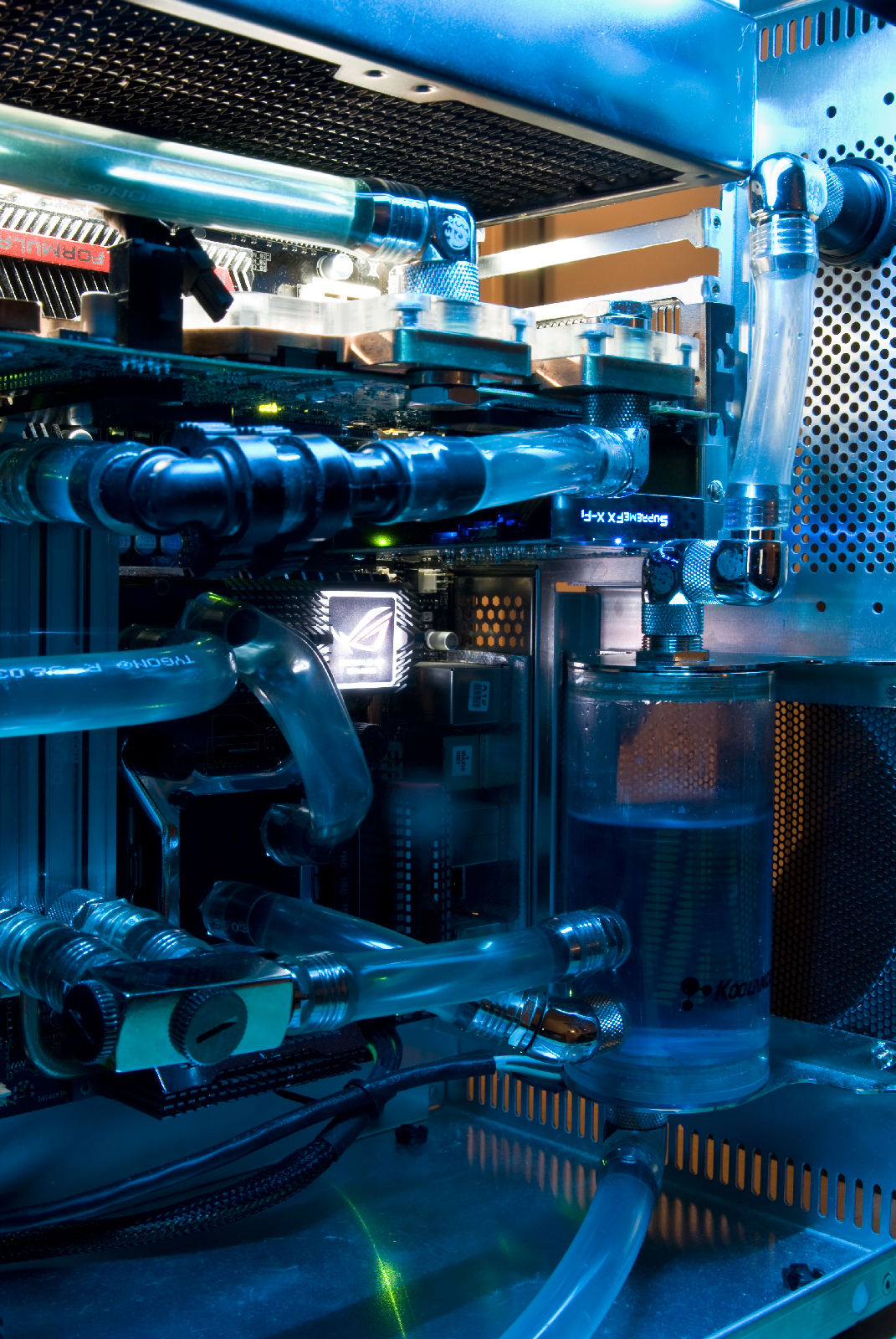

- Litt mer av innsiden av maskinen. Jeg har valgt å bare ta med den delen da den andre er noe tom grunnet fjerning av HDD i sammenheng med lekkasjen, samt litt kabelrot som følge av det - moden er som nevnt kun halvferdig.

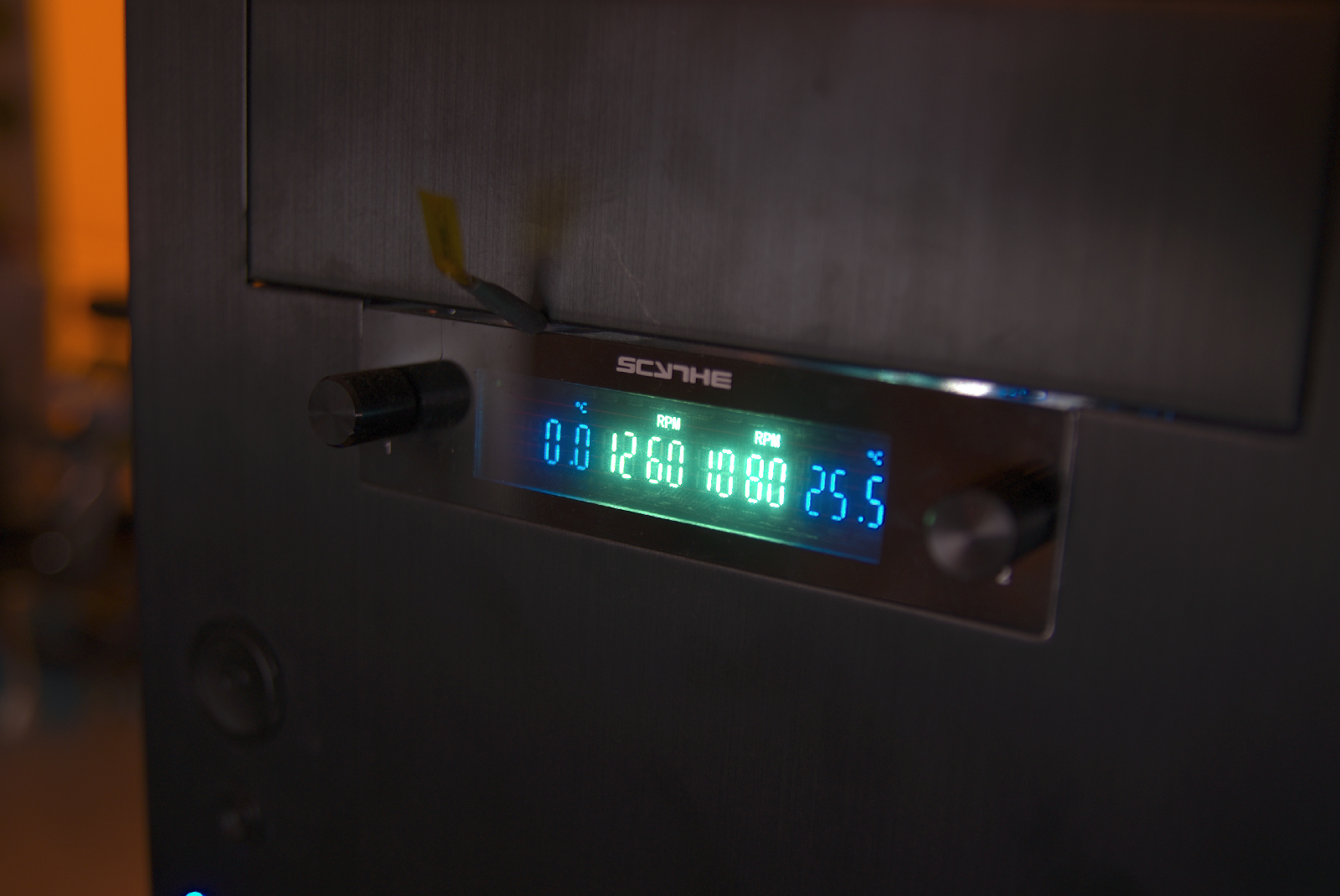

- Viftekontrolleren jeg ikke har fortalt noen om, enda. Denne styrer viften i front samt viftene på radiatoren samtidig som den viser romtemp ved hjelp av proben dere ser stikkende ut - og ja, det er 25-26 grader på rommet mitt.

Jeg har også lastet opp en flenge med wallpapers i forskjellige størrelser (2560x1600, 1920x1200 og 1680x1050) - disse finner du i første post, og kan lastes ned og brukes fritt.

Fremtidige planer:
Jeg er ikke kjent for å gjøre det smått, og jeg bremser hvertfall ikke ned når det kommer til min egen underholdning og lekemaskin. Post nr to, den første updaten, har blitt endret litt på. Jeg har nå (desverre) solgt unna hovedkort og CPU fra maskinen jeg så langt har strevet for å bygge, og skal erstatte det med et m-atx i7 SLi-monster.

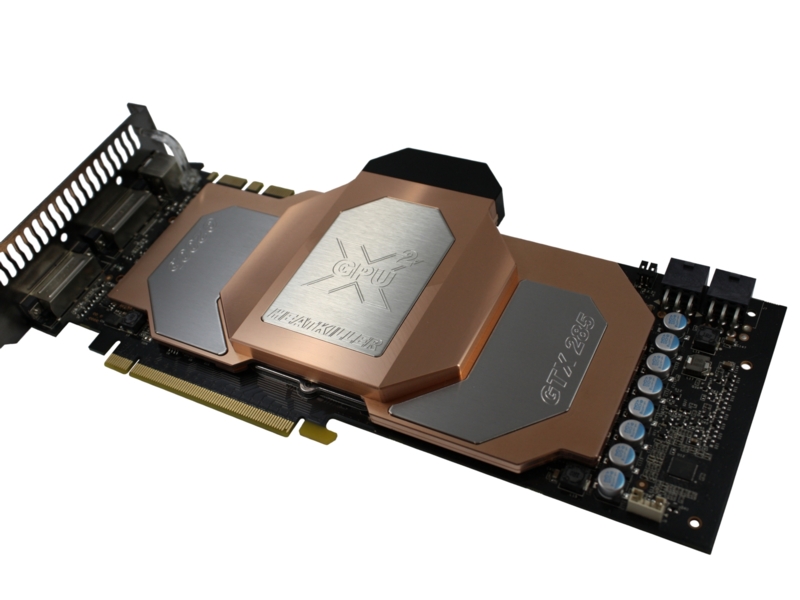

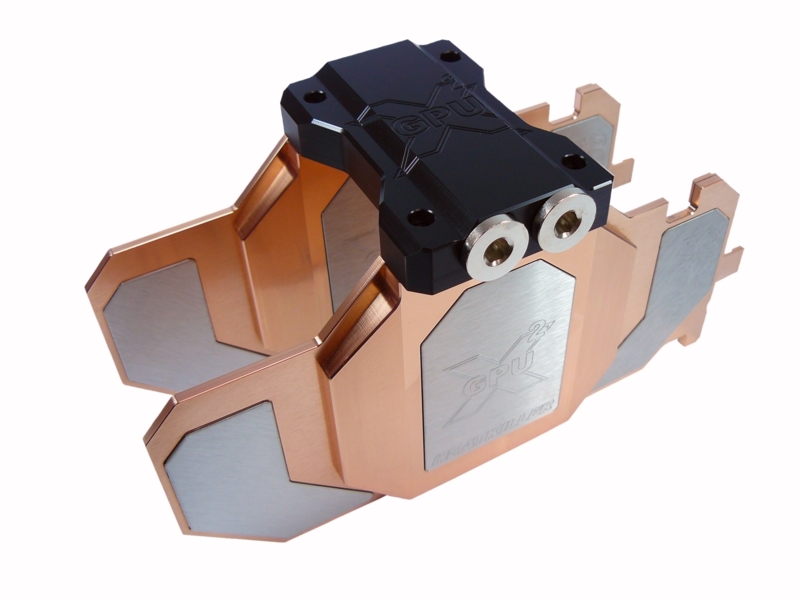

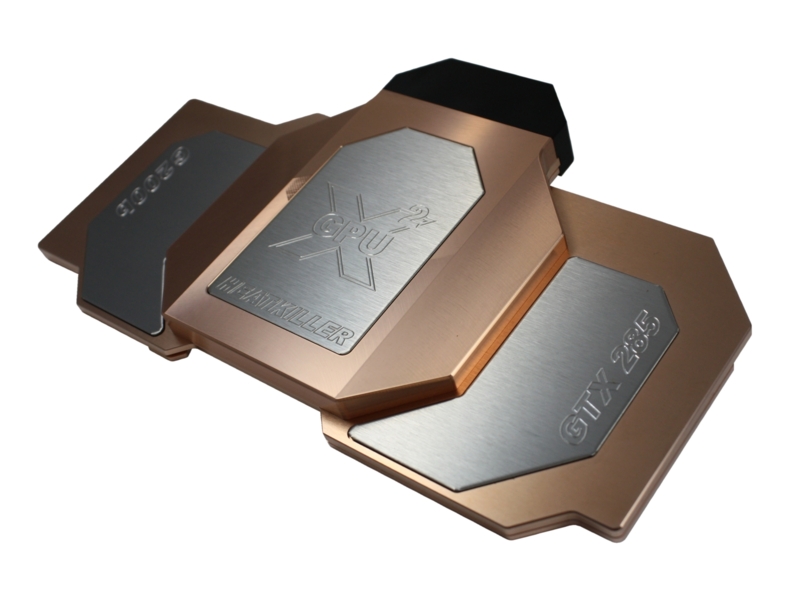

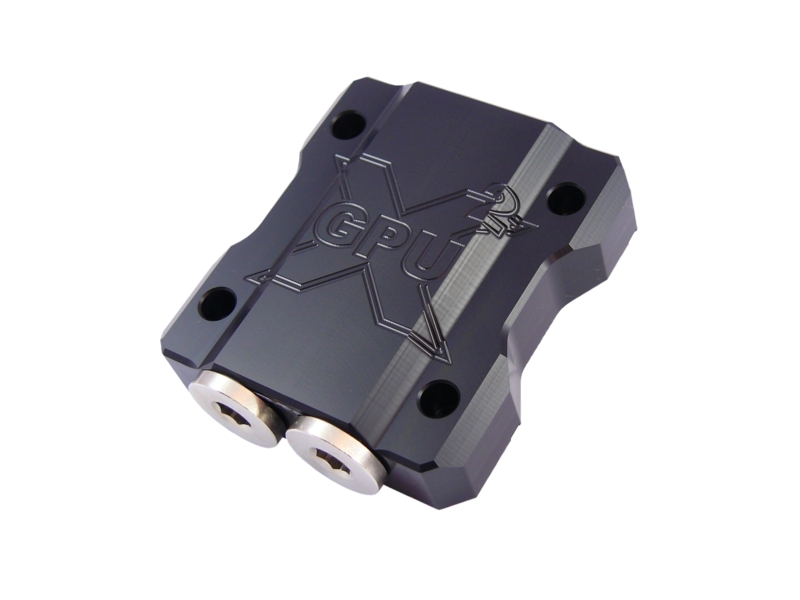

Også kjøleløsningen har fått en overhaling. Naturligvis må skjermkortblokken bort (de er vanskelige å få solgt om dagen, sukk..) og erstattes med noe annet - noe mer.. mer porno!

Illustrasjonsbilder

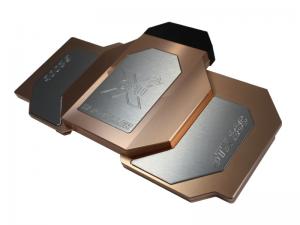

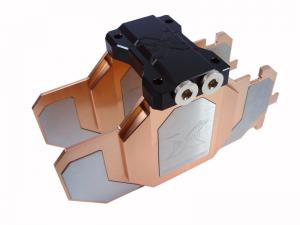

- Det som er litt spesielt med disse, er at de har en noe.. spesiell løsning for SLi-oppsett. Istedefor å kjøre nipler og slanger mellom kortene, får man til disse blokkene spesialtilpassede broer å sette på, for å føre vannet gjennom - bare se på denne:


Noe som til slutt, med blokker (desverre uten kort i illustrasjonsbildene) skal se slik ut:

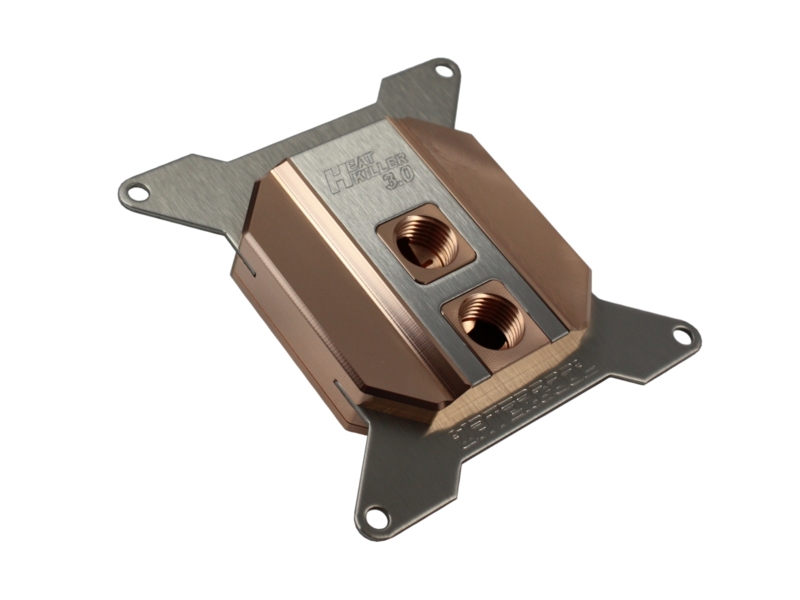

Jeg har også valgt å gå vekk fra Swiftech CPU-blokken, av den enklte grunn at denne står 110% i stil med GPU-blokkene.



Final thoughts
Hååhååå.. jeg gleder meg. Nå kan jeg ikke gjøre annet enn å vente på at de enorme summene med penger jeg trenger for å gjennomføre dette skal komme på konto, og samtidig minne dere på mengden wallpapers jeg nettop la til i førstepost

Kommentartråden lever forøvrig fortsatt i beste velgående - legg for all del igjen litt ris / ros / konstruktiv kritikk og / eller tanker:
