Hvordan kjøle denne chippen?

[terjako]

Hei



Har en Motorola-chip som lager krøll på display..

Skal varme over loddepunktene og lage kjøling til denne,

da den lager krøll pga for høy temp.



Hvordan ville dere ha laget kjøling etc. til denne chippen:



http://www.loadmypicture.com/getimage.cgi?....jpg&full=1



Takker for svar

[camxer]

Kjøpe en heatsink som brukes til RAMbrikkene på skjermkort?

[Thorsen]

Den passer vel akkurat til denne størrelsen her.



http://www.microplex.no/aspx/produkt/prdin...spx?plid=104882



Om det er plass til noe så høyt da.

[terjako]

Takker masse for svar!

Chippen er ca 15x15mm og høydebegrensning er ca.2.5cm

Har man kjølepasta på loddepunktene i tillegg til selve chipoverflaten

mellom heatsinken?

[s13]

Heatsinken skal limes på chip'en:

http://www.microplex.no/aspx/produkt/prdin...spx?plid=103530



Disse her ville vel også vært et bedre valg som kjøleribbe:

http://www.microplex.no/aspx/produkt/prdin...spx?plid=106252

[terjako]

'ok..men vil helst ikke ha det permanent..så det er lett å ta av

igjen..vil ikke pasta fungerer? eller termisk tape?



Noen løsninger?



Tror ribbene ovenfor vil passe perfekt

[BearCat]

Nei du skal ikke ta kjølepasta på loddepunktene.



Hvorfor trenger du å

varme over loddepunktene

og hvor bra loddeutstyr/erfaring har du ?







Edit: dersom du har varmeproblemer i Volvo'n, kanskje den ikke er egnet for overklokking ?

Endret 22. oktober 2008 av BearCat

[terjako]

det er dårlig lodding på denne chippen..så skal varme over med varmluft for

å hefte loddingene..er noe dårlig kontakt. Og chippen begynner å fuske etter

5min kjøring eller når den er sånn passe varm. Volvo har puttet feil chip

på denne, da den egner seg mere på husholdningsprodukter.



Men for de som gidder...les dette... det forklarer problemet mitt;)



http://www.volvo-forums.com/t13321-dashboard-problems.htm



Takker igjen for hjelp:)

[terjako]

Ingen som kan svare meg på dette?



Trenger virkelig hjelp til dette;)

[BearCat]

Ok...

Kanskje du ville fått flere svar dersom du postet dette i et elektronikk forum,

ikke i kategorien Data/Overklokking ?



Men hva er det su ikke har fått svar på ?



Pasta skal IKKE på loddepunkter,

kjøleribber limes fast med termisk ledene lim.

(kan blande lim med pasta for en halvgod reversibel løsning)





PS,

har du en varmlufts lodde penn, eller skal du prøve deg med med hårføner / varmlufts pistol varianten ?

[Dragonlove]

Kjøp deg en annen bil, det burde fikse det Er ikke denne litt feilpostet? burde vel vært i bilforummet?



Over til saken, har du snakket med Volvo om dette? om dette er ett kjent problem så burde dette vel kunne gå på garanti eller noe? nå er det vel ikke så mye garanti lenger men jeg vet om andre bileiere med andre bilmerker som har fått fikset rustproblemer utenfor garanti pga at det var ett kjent problem.

[terjako]

Takker for svar!

Har en varmluftspistol med lcd.styring av temp.Denne har en

adapter med 3mm luftåpning. Det burde duge...



Jeg trenger altså hjelp til å kjøle ned chippen med 5-10*C avhengig av

temperatur. Det er ikke volvo som har laget speedometeret, med Yazaki.

Dere virker til å ha mere peiling på dette enn på ulike elektronikkforum, men

om dere vil anbefale noe nettsteder så tar jeg gjerne imot tips?

[Thorsen]

Nå vet ikke jeg hvor varm chippen blir, eller hvor god luftsirkulasjon det er rundt denne. Mulingens du kan sette på en kjøleribbe og lage til en anordning med noen vifter som blåser en gjevn strøm luft over kjøleribba, på den måten får du mest den til å avgi mest mulig varme.



Noen tips:

Prøv å finn datablad for kretsen... der skal det stå normalt temperaturområde som chippen tåler, det kan være greit å vite dette så har du noe å gå ut fra.

Endret 26. oktober 2008 av Thorsen

[Rallare Svensson]

Kjølepasta kan lede strøm, bare så du veit det. Hvis du mener det er dårlig kontakt på pinnene, skaff deg noe flussmiddel og gå over med loddebolt/varmluft. Husk at synet kan bedra på SMD-komponenter (overflatemontert) angående loddinga, mtp tinnmengden.



Ellers tror jeg, som nevnt over, at en liten RAM-kjøler er midt i blinken for deg.

[terjako]

Hvordan feste denne på chippen så jeg evt. kan få den av igjen?



http://www.microplex.no/aspx/loginVnet.asp...2&__redir=1

[BearCat]

Dette ser ut til å være løsningen:

Inkludert er også dobbeltsidig termisk tape. Vi anbefaler dog bruk av termisk lim for montasje av kjøleribbene.



Ved bruk av tape elelr lim, vil det normalt sett ikke væe behov for pasta,

men det finnes keramisk baserte pastatyper, som ikke leder strøm dersom du er redd for det.



Den varmlufpistolen din er sikkert fin til sitt bruk,

men i tillegg til temp.justering,

kan justering av luftmengde være like kritisk....





PS.

Hvorfor ønsker du en reversibel festemåte ?

Endret 27. oktober 2008 av BearCat

[Thorsen]

http://www.microplex.no/aspx/produkt/prdin...spx?plid=103530



Å få den av igjen kan bli verre

[terjako]

http://www.microplex.no/aspx/produkt/prdin...spx?plid=103530



Å få den av igjen kan bli verre

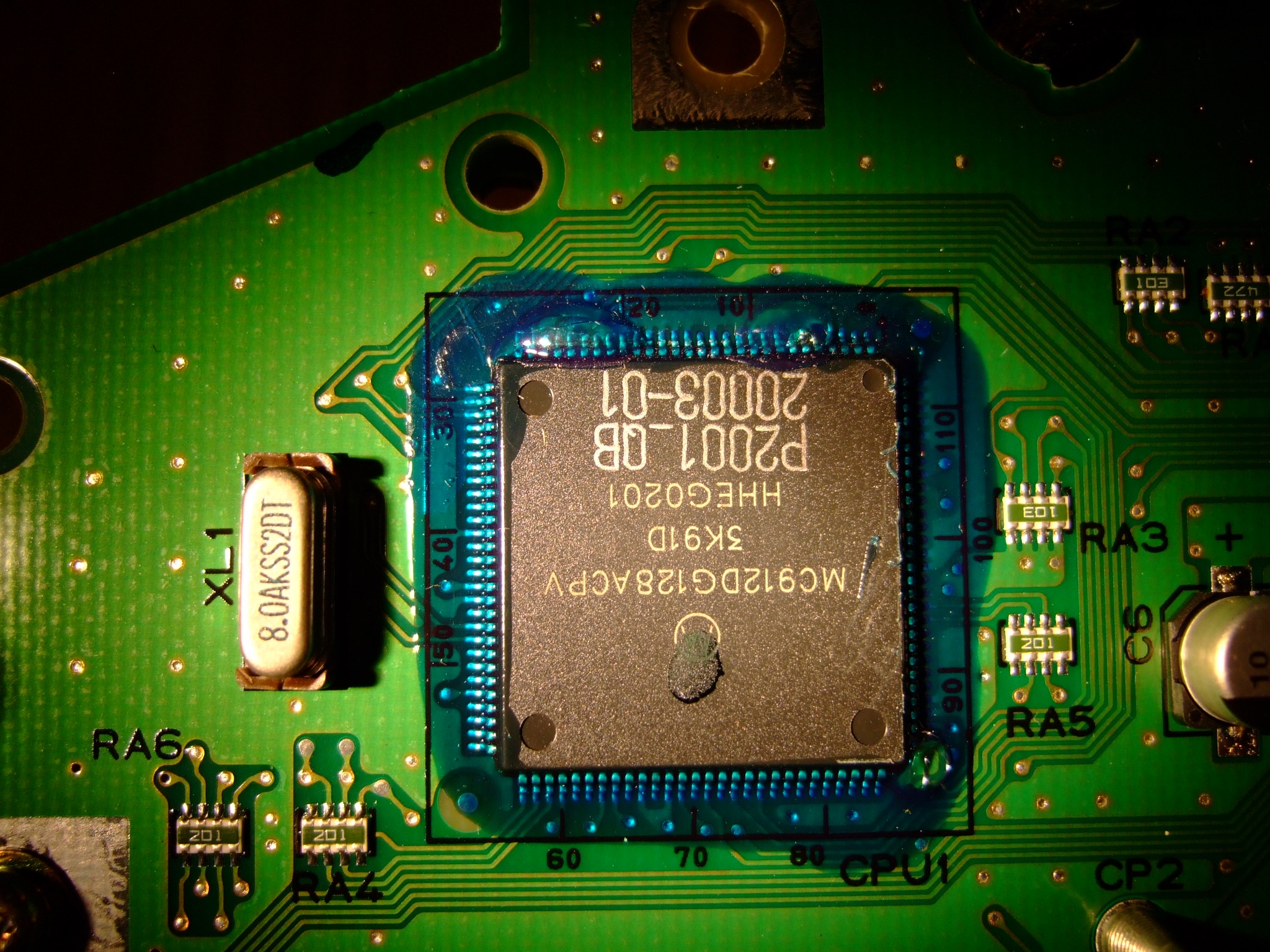

Hva er det blå rundt denne chippen? om jeg fjerner det, hva skjer da?



Ser det er noen luftbobler på denne, men ikke på de andre chippene rundt med

samme pasta..tilfeldig?



Noen som vet?
