Trenger hjelp med Elektro oppgave

[T homas]

Har fått en oppgave på skolen som jeg sliter litt med.



Du skal konstruere en krets til følgende problemstilling:

Et transportbånd må ha vedvarende signal for å gå. Start og stoppbryteren er begge impulsbrytere. De ligger normalt høye og går lave ved betjening. Signalet til motoren kommer fra er S R – vippe. Følgende betingelser skal være oppfylt: båndet skal starte når startbryteren betjenes og kontrollsignal A og B er ”1”. Båndet skal stoppe når stoppbryteren betjenes eller når A og B er ”0”.



Til nå har jeg fått til dette:



Men det blir ikke helt riktig for når jeg skrur av "A" eller "B" blir det lavt signal på "Sett" på RS vippa, slik at jeg ikke får skrudd den av med "D"

[geir__hk]

Du må spesifisere nermere hva bryter a, b, c og d skal gjøre. Hvilke funksjoner her de?

[T homas]

C og D er vanlige impulsbrytere som normalt er høye og går lave ved betjening. A og B er "normale" brytere ( vippebrytere om du vill)

[T homas]

Noen som ble noe klokere?

[T homas]

Etter mye grubling fikk jeg det til

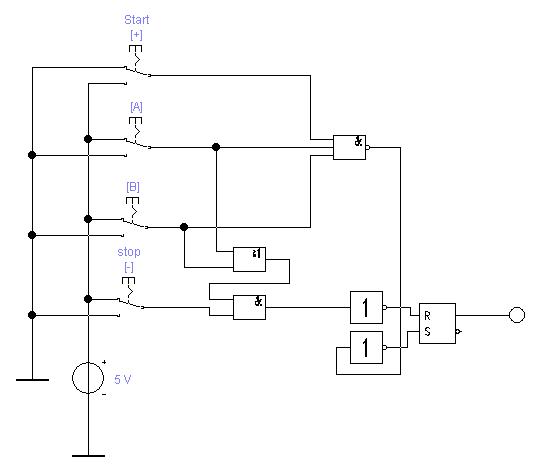

Legger ved skjema i tilfelle noen lurte
