Prosjekt: Trafikklys med straumforsyning

[Fløffy]

Oppgåve:



De skal konstruere eit tovegs trafikklys med 4 lys-sett. De skal konstruere både nettdel, digitaldel og lysdel. Det er nok å vise krinsløysning for to av lys-setta(eit i kvar retning). Det skal monterast på eit krinskort for straumforsyninga og eit krinskort for digitaldelen.



Generelle spsifikasjonar:

• Lysdiodar

• TTL (LS) krinsar

• Printkort til straumforsyning og digitaldel


Spesifikasjonar for straumforsyning:

• +-12V, 1A regulatorar skal utførast med diskrete komponentar

• +- 5V, 0,5A regulatorar kan utførast med IC


Spesifikasjonar for digitaldel:

• Lysa skal regulerast etter sanningstabellen de har utarbeida i gruppa.


Har fått eit prosjekt på skulen (VG2 data & elektronikk) der me skal laga eit lyskryss med tilhøyrande straumforsyning. Her kjem det å komma litt oppdateringar rundt prosjektet og kanskje nokre bilder. Eg vil å nytta denne tråden til å spørje folk på forumet etter ting eg lurer på.



Til å lage 5volts straumforsyningen har eg teinkt å bruke spenningsregulator 7805 og 7905, ein til negativ og ein til positiv. Men før eg får nytte desse treng eg å vite korleis eg skal få negativ spenning ut av ein likerettar. Har sitt litt i bøker å teinkt litt på det utan å ha komme fram til noko fornuftigt. Vist nokon har noko å hjelpe til med der er eg svært takknemleg.



Det samme gjeld 12volts straumforsyningen. Treng og hjelp der til å finne ut korleis eg skal få negativ spenning ut av likerettaren. Ellers skal kretsen bestå av 2 transistorar for å regulere spenninga. Satsar på å få ferdig eit kretsskjema eller to for å få lagt ut.



Stay tuned, oppdatering kjem.



Takkar for alle bidrag i tråden

[Hårek]

...korleis eg skal få negativ spenning ut av ein likerettar. ...

Det er ikke noe spesiellt med det, akkurat samme likeretteren.

Tenk deg at du har to batterier, hver med en ledning til pluss og minus. Hvis du kobler sammen pluss fra det ene batteriet til minus fra det andre batteriet, og kaller denne sammenkoblingen for 'jord'. Da har du jo både positiv og negativ spenning.

[Fløffy]

Fann etter kvart ut av dette.



kjem vel ein oppdatering i kveld eller i morgon.

Har kome godt i gang med digitaldelen.

Satsar på å ha straumforsyningane ferdige i løpet av morgon dagen eller onsdag.

[Fløffy]

Her kjem ein oppdatering over dagens arbeid.



I dag har me kopla opp straumforsyningen for 12V for å teste om alt fungerte. Den positive sida på straumforsyninga var ok, men det var ikkje den negative. Her fekk eg alt for liten spenning(ned i ca1V på det minste). Etter litt knoting med ulike størrelsar på nokre motstandar enda eg til slutt opp med 12.5 volt. Spenninga sank ned til ca. 12.4 ved 120ohm last. No skal det og seiast at eg hadde ikkje den beste straumforsyiningen i forkant. Kuttar ut likerettinga berre for å teste om reguleringa i kretsen fungerar.



Har og jobba litt med styringa av trafikklyset. Prøvde først ein einkel kopling med teljar kretsen og ei nand brikke. Dette var ei svært enkel kopling men det viste seg at det var ein liten feil på denne. Då va det berre å sette seg ned å fundere på korleis dette problemet kunne løysast på best muleg måte. Etter litt samarbeid på tvers av gruppene kom me fram til ein brukbar løysning som det viste seg skulle fungere ok. Eg har og starta med å kople opp denne løysninga for å teste den litt før den blir lodda på kretskort.



I morgon må me gjera ferdigt alt av tegningar og anna papirarbeid og få sett i gang med å montere komponentane på kretskort. Eg trur ikkje me rekk å få bjønt på kretskortet før etter haustferien. Men det vil no tiden vise.



Her kjem nokre tegningar:

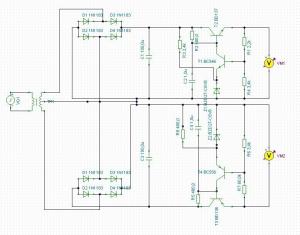

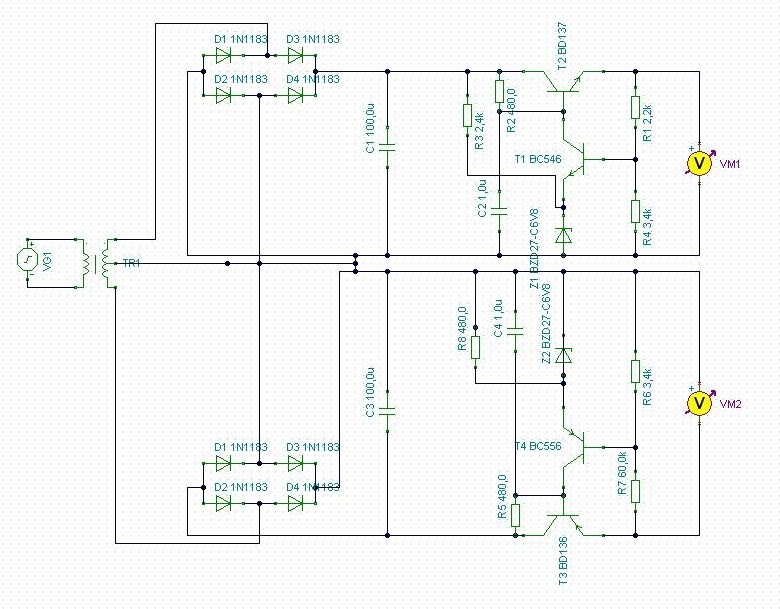

12V straumforsyning

Merk deg at nokre av motstandane på den negative sida ikkje har rett verdi.

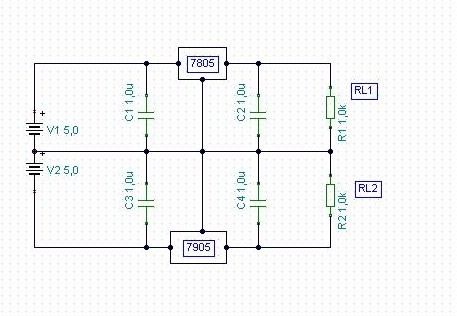

5V straumforsyning

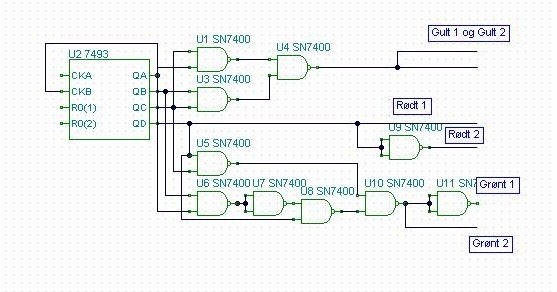

Styringskrets





Her kjem nokre bilder frå dagen:

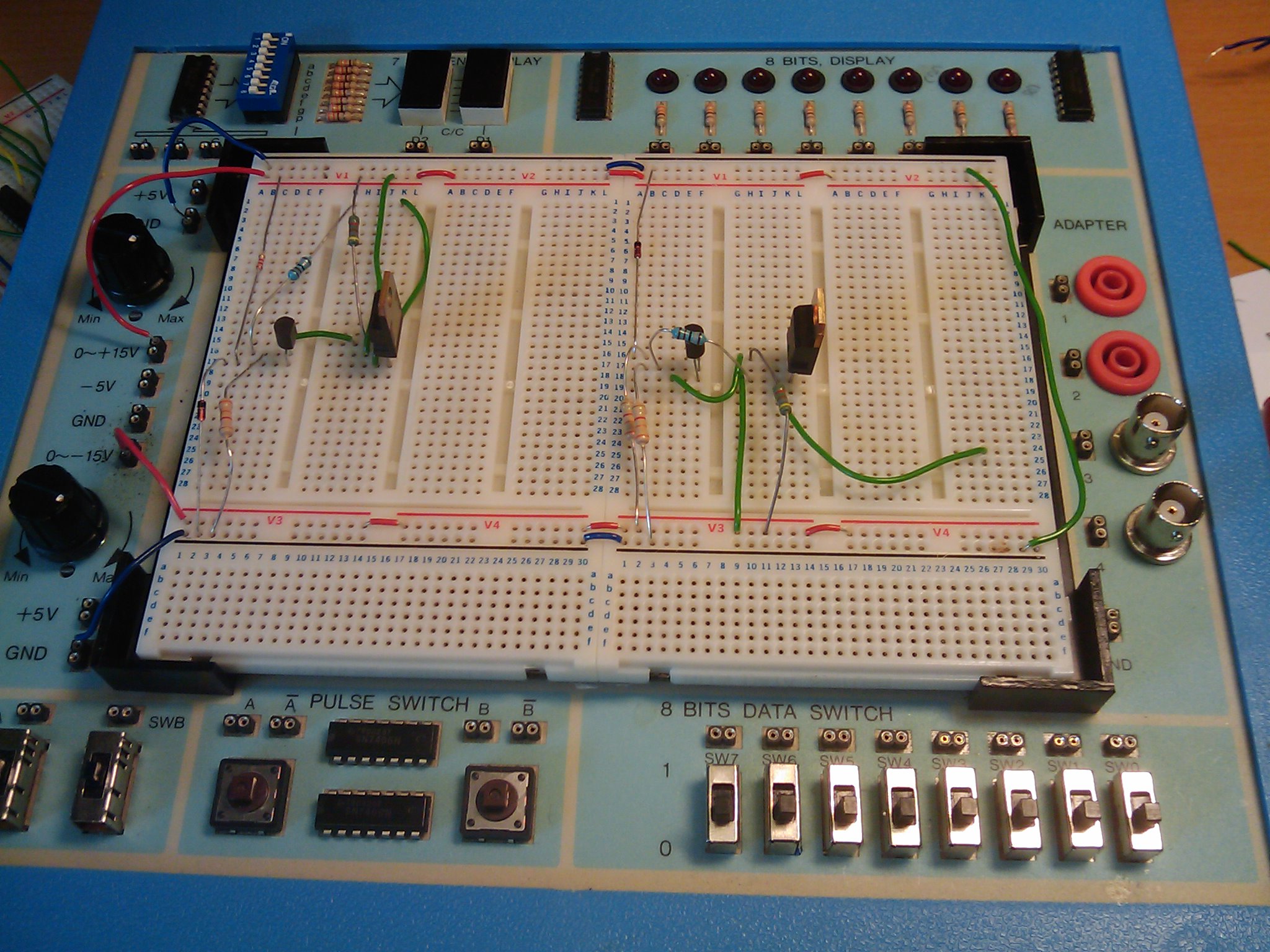

Frå oppkopling av 12V straumforsyning

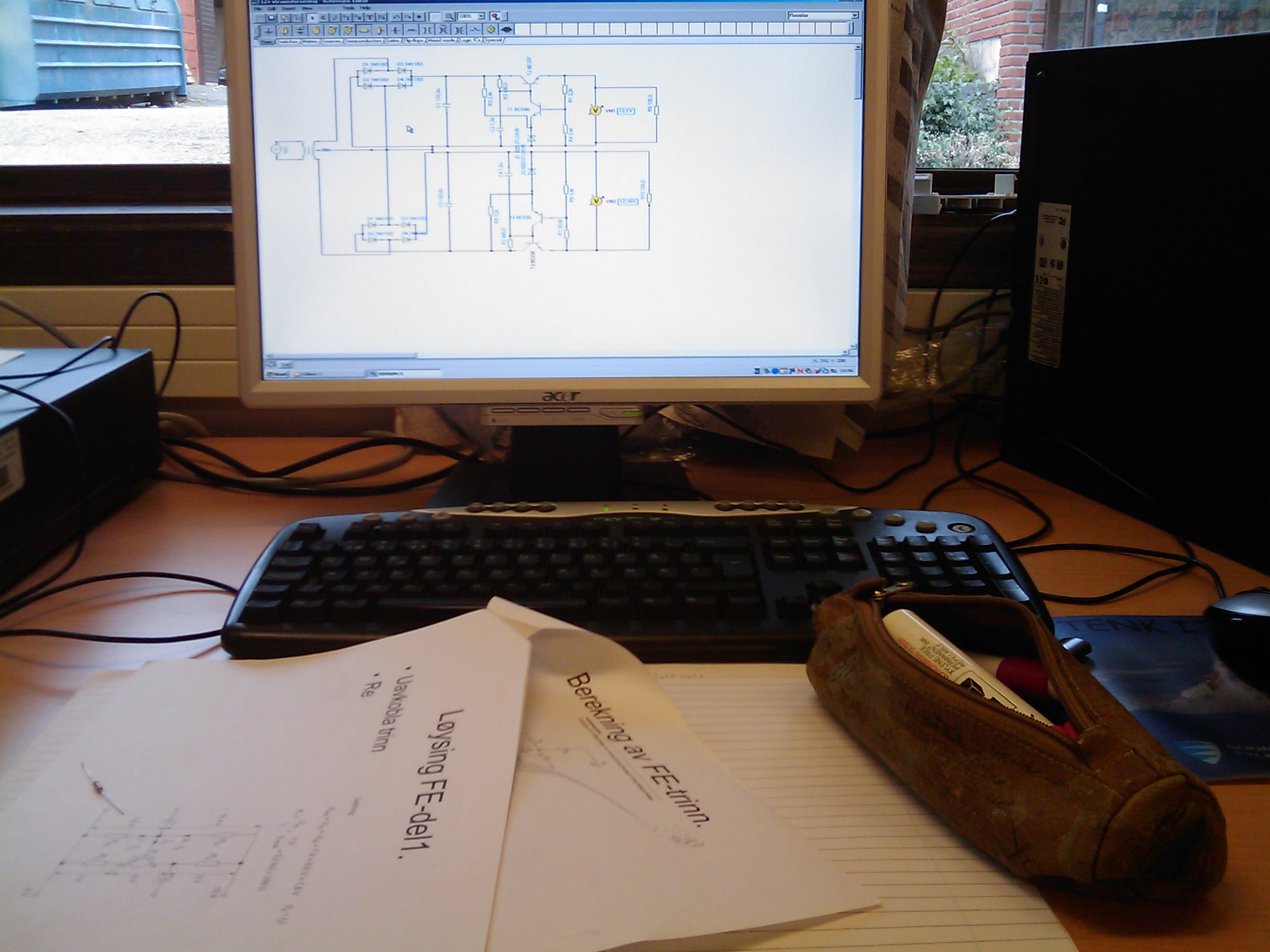

Tegning av krets

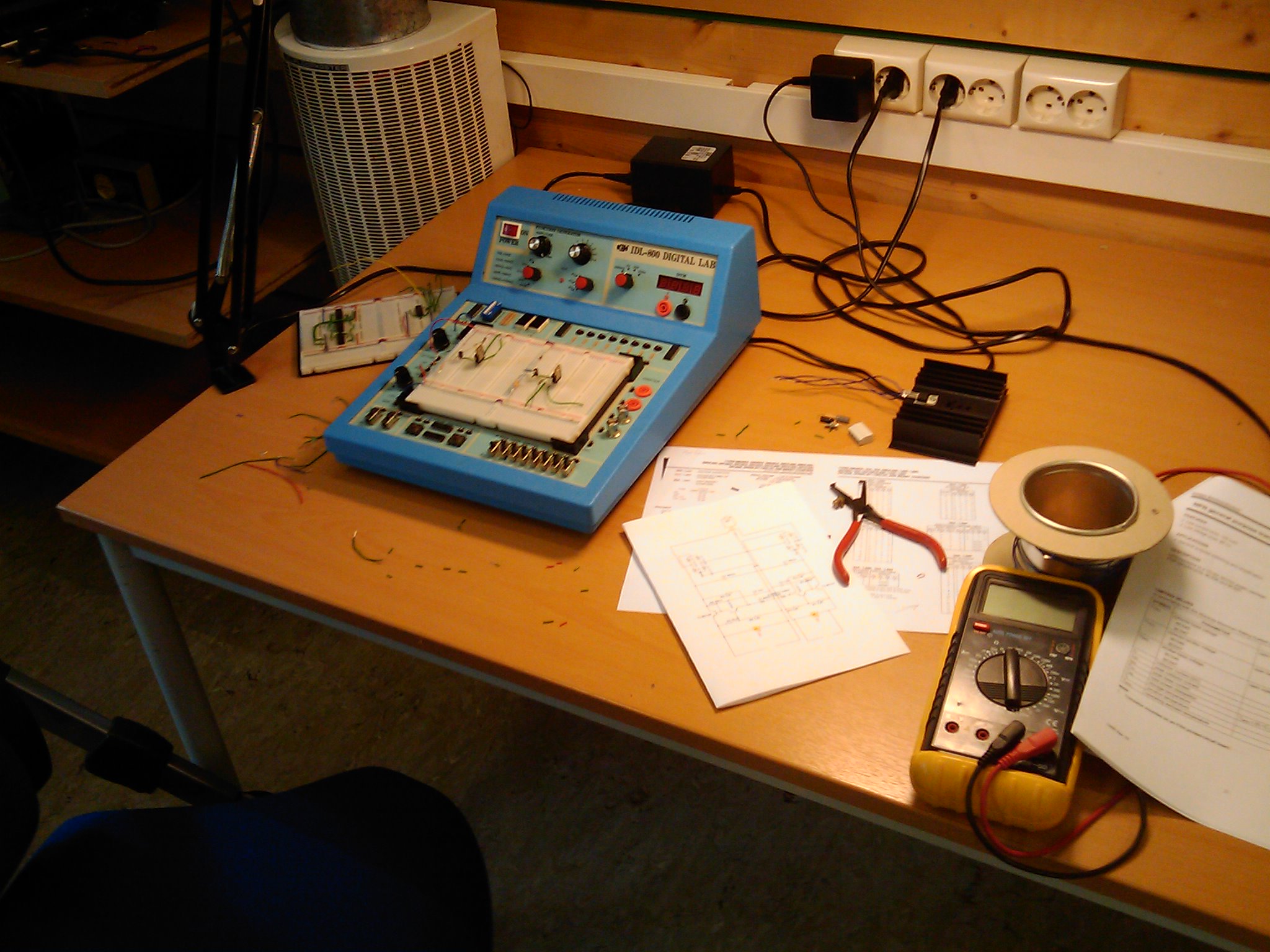

Arbeidsplassen

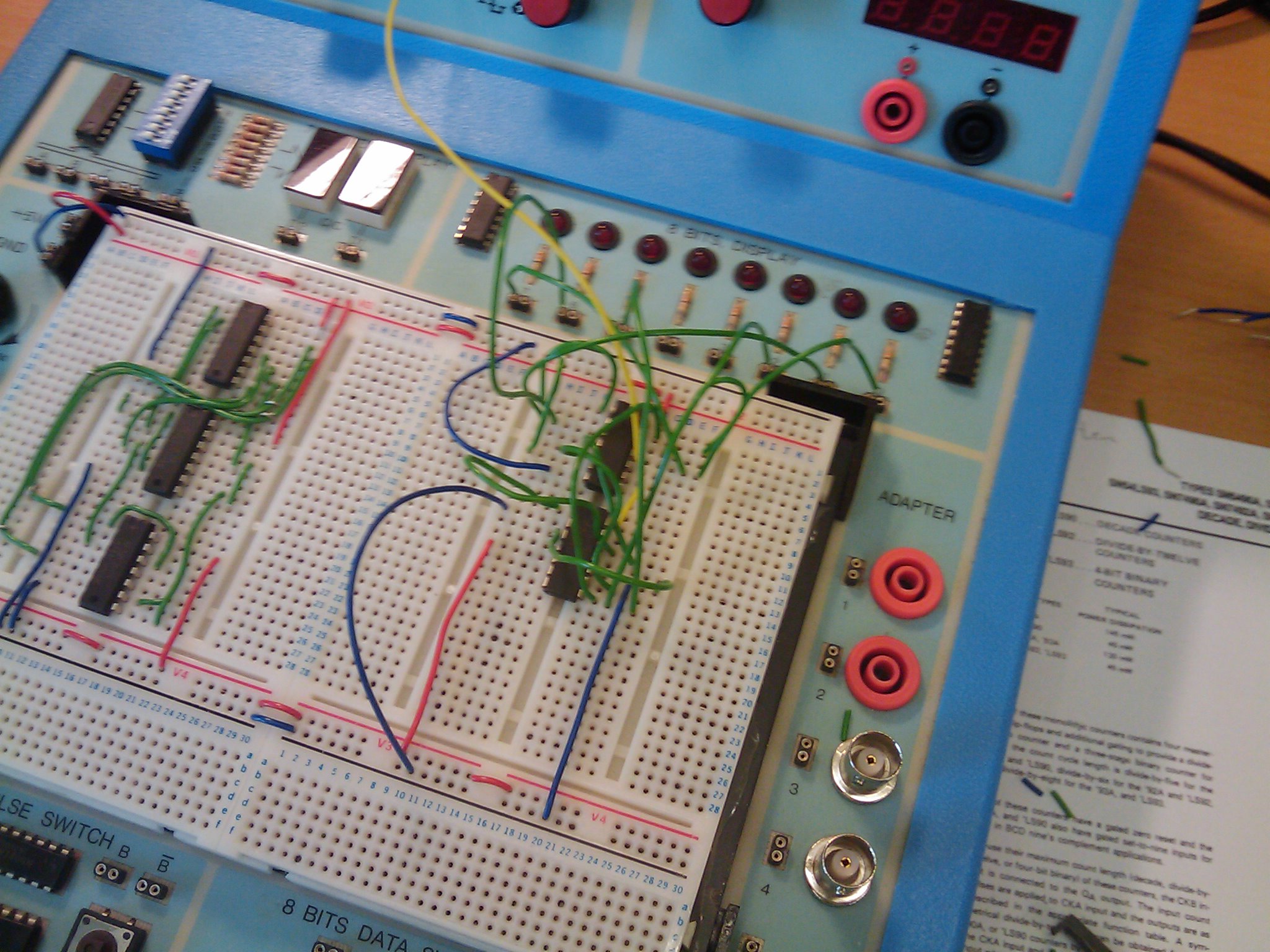

Testing av styringskretsen





Oppdatering kjem.

[Zalo Ultra]

hvorfor skal dere ha både positiv OG negativ 5volt, i tillegg til positiv og negativ 12volt?



skulle tro det holdt med én regulert 12volt-spenning, som igjen reguleres ned til 5volt...

[Fløffy]

Sikkert berre fordi me skal vise bruk av pnp transistor og korleis ein negativ regulert straumforsyning fungerar. Brukar jo berre npn transistorar til vanleg..

[Skibbe10]

hehe såg med ein gang på oppgaveteksten at det handlar om Sogndal VGS typisk første prosjekt av sverre og ole.

Det med at dei skal ha både positiv og negativ straumforsyning er at dei skal vise at dei kan konstruere den og skjønner oppkoblinga.

Eg hadde akkurat samme oppgåva for 2år sia, og har vel fortsatt alt liggande heime på maskina.

[Fløffy]

Flott å sjå at det er nokre "lokale heltar" innpå her.

Reknar med dette er ei oppgåve dei kjøyrer kvart år ja. Er jo ei grei oppgåve.

Korleis gjekk det med deg når du hadde denne oppgåva?

[Skibbe10]

nei er noke lenge sida.. men meiner vi ordna ein total 5 på prosjektet. egentleg det vi gjorde på kvart prosjekt. det er utenom den muntlege delen individuelt.

eg fekk vel 6 i standpunktog og på eksamen. Er utruleg kva sverre kan lære vekk berre ein føle med(tips der)

[Fløffy]

Vell.. når du ser på gjengen eg går i klasse med so...

Meina han prata om nokon som hadde fått 6 på eksamen. Du har i tilfelle gjort eit bra arbeide.

[ca119]

Hehe, Trafikklys er vel en gjenganger!

Det var 2. semesters prosjekt på ingeniørhogskolen.

Elektronikkgutta brukte IC-kretser (teller tror jeg).

Og Automasjonsgutta programmerte det på PLS.



Samt LED-trafikklys ble byggt på en treplate så det så litt ekte ut!



LYKKE TIL



Du slepper vel å skrive en 50 sider rapport?

[Fløffy]

Jo takk.

Reknar med rapporten blir på maks 5 sider.. men ein veit jo alder. Kanskje den blir 10?

[Fløffy]

Då var me igang etter ein fin haustferie.

Har starta med å lodde fast komponentane. Har kome godt igang men mykje gjennstår.

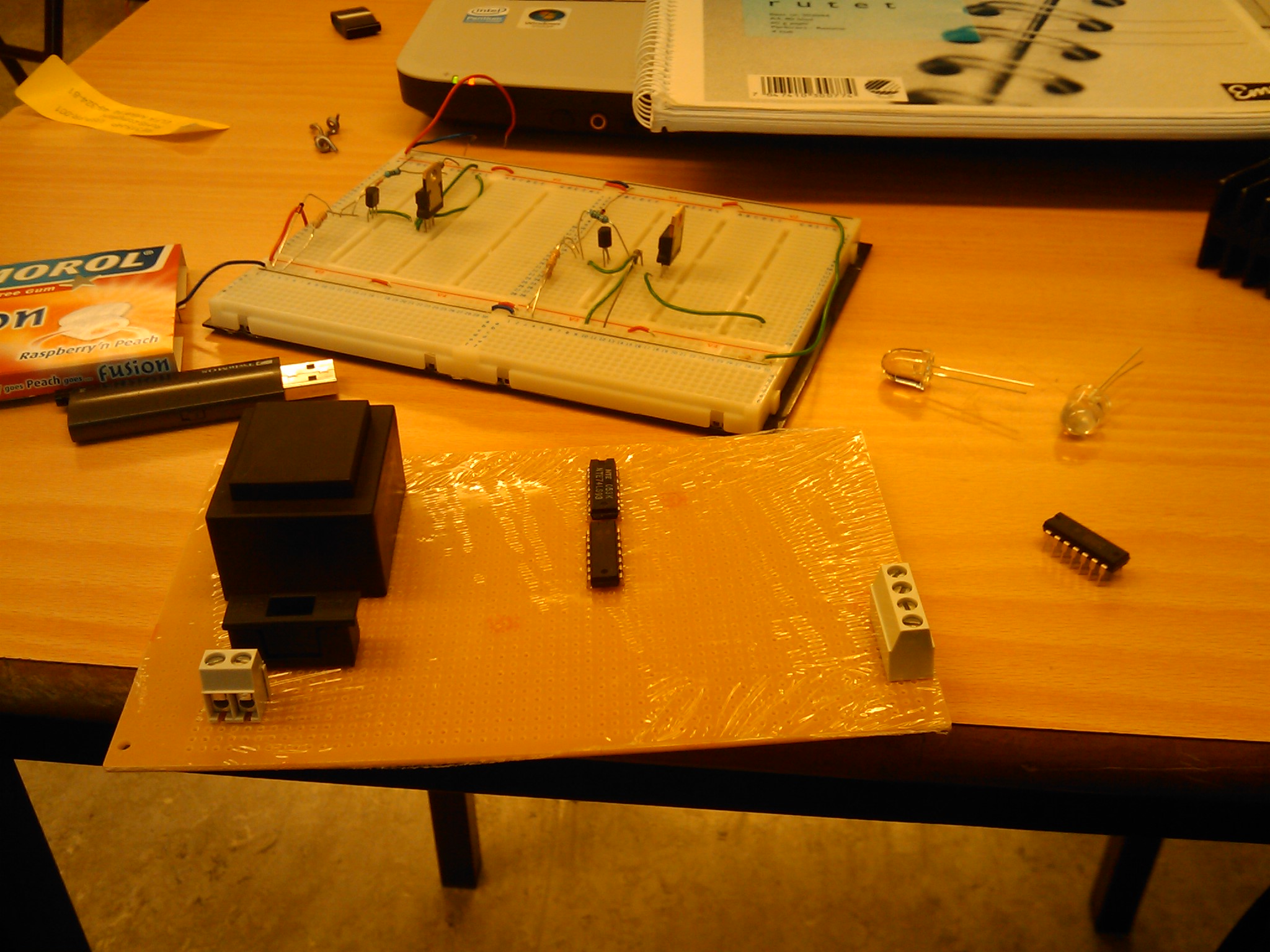

Har berre eit bilde for denne gong og det er frå då me skal finne ein passeleg plassering på komponentane..





Dette var alt for denne gong.



Kjem oppdatering iløpet av kvelden eller morogndagen..

[Fløffy]

Har jobba ein del i går og i dag. Er snart ferdig med styringa til lyskrysset. Her manglar det berre nokre motstandar til transistorane og lysdiodane så er den komplett. Testa styringa i dag. Etter fleire funn av små feil kom eg fram til at det var noko gale med teljaren eg brukte. Den har fire utgangar(a,b,c,d) og det var ikkje signal på D utgangen. Kva dette skuldast er uvist men skal prøve å bytte denne i morgon.

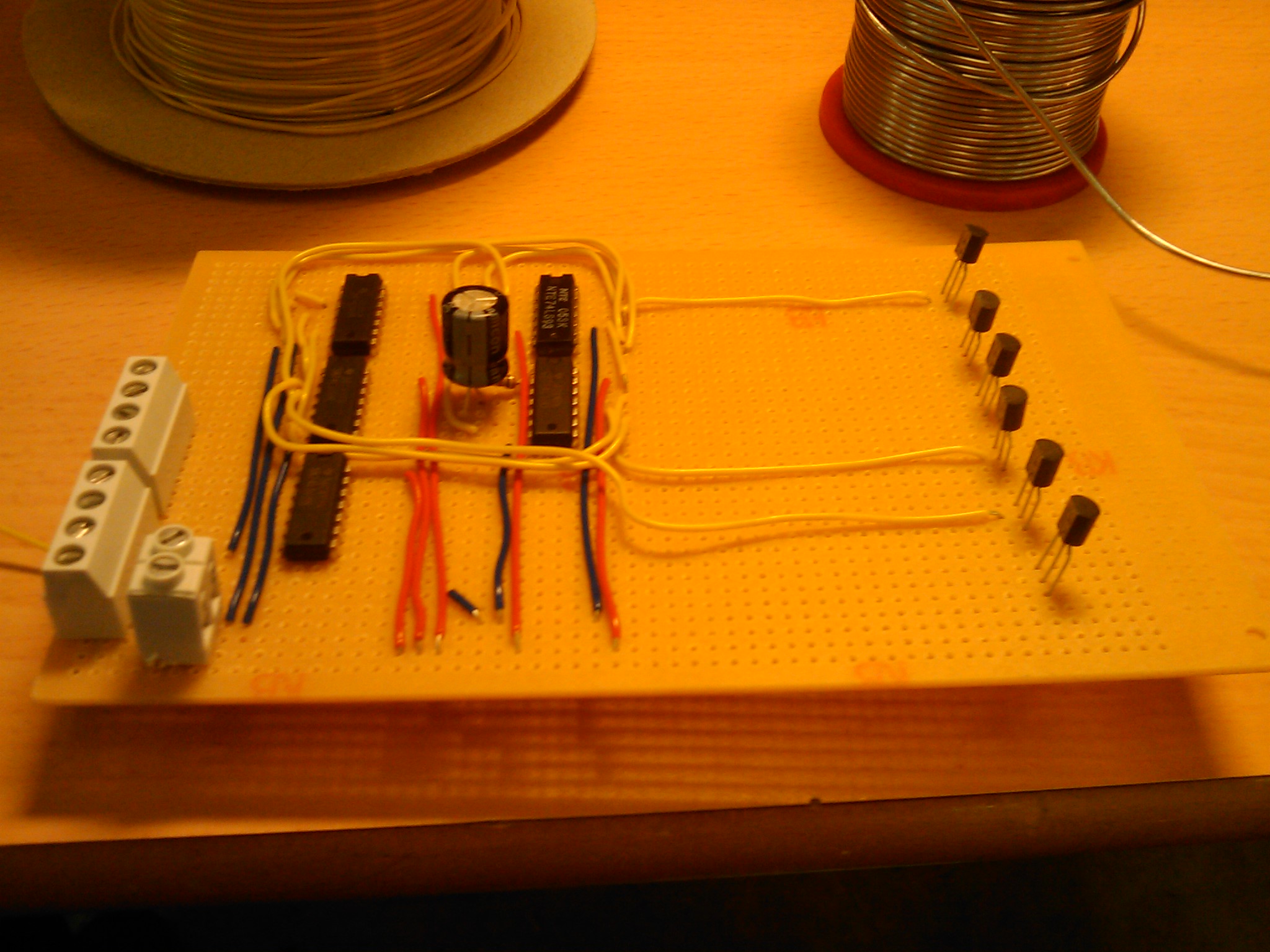

Her kjem nokre bilder av styringen.

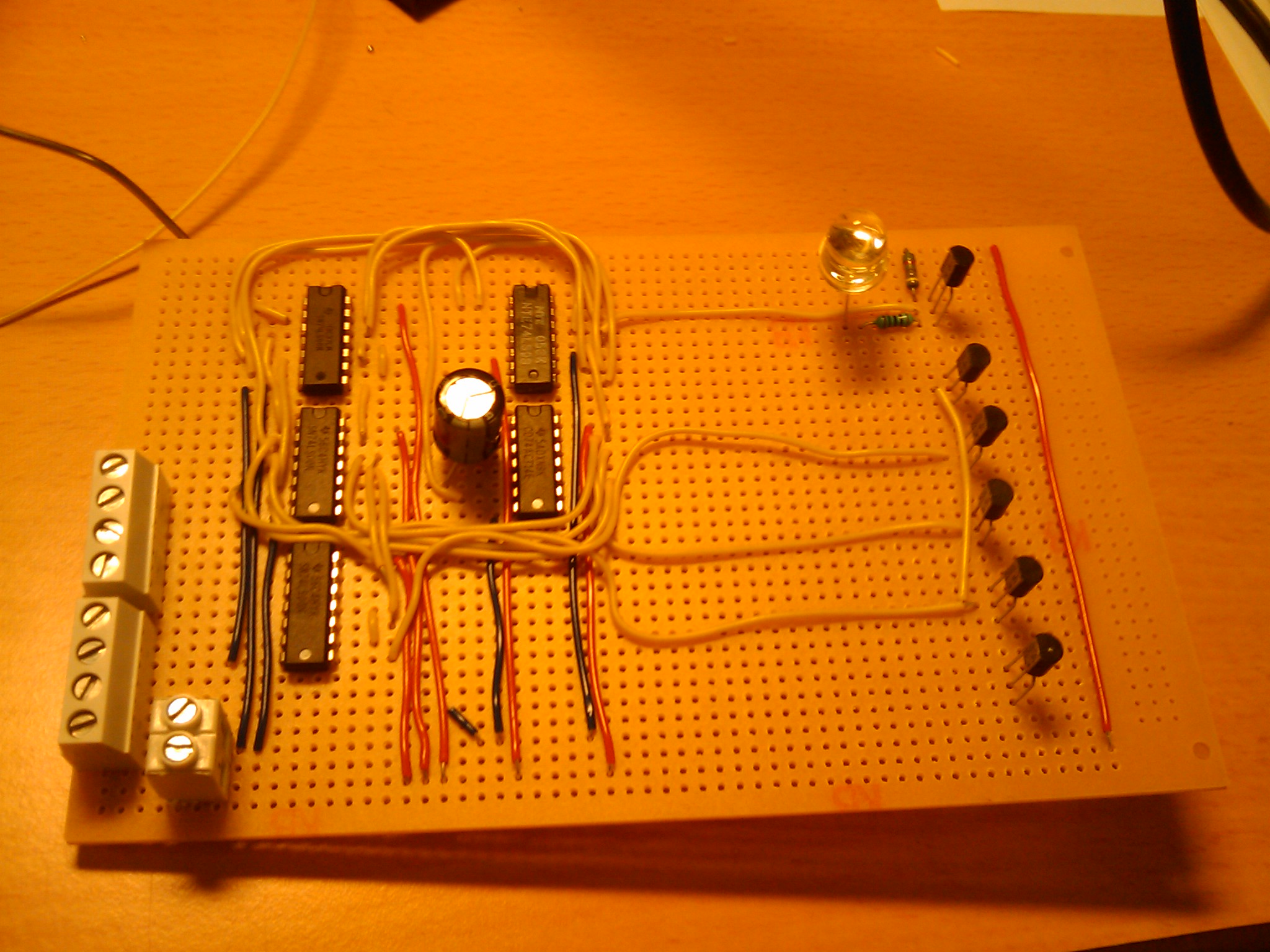

Klar til testing



Under oppkopling

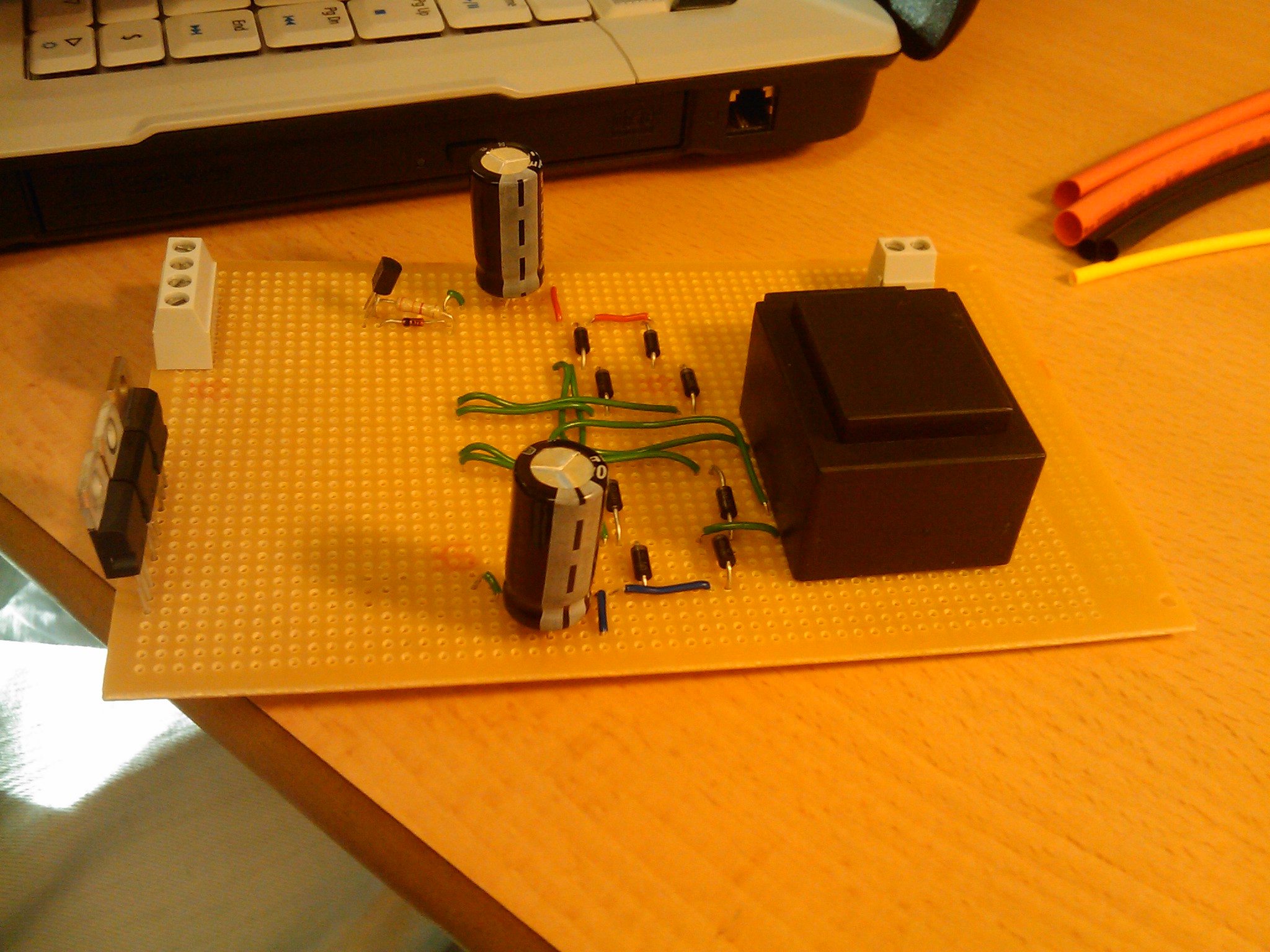

Straumforsyning



Dette var straumforsyningen før eg begynte med den i dag. Kan ta eit bilde av den når eg kjem på skulen i måro for å vise ein liten forandring. Stasar på å bli ferdig med den i måro, men det kjem an på kor lang ti eg brukar på å gjere ferdig styringen..



Me har og montert lysdiodar på ei sponplate. Dette blir ein liten modell av eit lyskryss. Skal vel skaffe bilde av den og.



Håpar nokon har nokre kommentarar eller liknande angåande prosjektet.

[Fløffy]

Her kjeme ein liten oppdatering. Ser det er ei stund sidan sist.



Prosjektet går sakte men sikkert framover. Fristen for å bli ferdig var eigentleg på måndag, men me fekk ei veke lenger tid på oss. Trur det blir få som er ferdige med heile prosjektet til den tid. Sidan eg ikkje har den beste kunnskapen om temaet går det mykje tid med til fundering på ting som er lett for den som kan det. Er forsatt ikkje ferdig med ein straumforsyning som fungerar optimalt. Fryktar at ein av transistorane eller spenningsregulatorane er kortslutta, eller det kan vere noko feil med likerettinga. Har målt og testa litt i dag utan å ha kome fram til noko brukbart resultat.



Når det gjeld styringa til lyskrysset ligg me helle ikkje spessielt bra ann der heller. Har funne ut at eine det grøne lyset eg kopla opp lyser feil annakvar gong når det skal gå over til raudt. Har sete lenge å sitt på sanningstabbelen, det logiske uttrykket og karnaugh diagramet. Alt ser bra ut bortsett får det endelege resultatet. Skal prøve å komme så langt som muleg med straumforsyningen og styringen i morgon. Trur ikkje eg rekk å bli ferdig med alt.



Skal og skrive ein rapport og lage til ei framvisning. Her står det og igjenn ein heil del arbeid...



Nokre bilder:

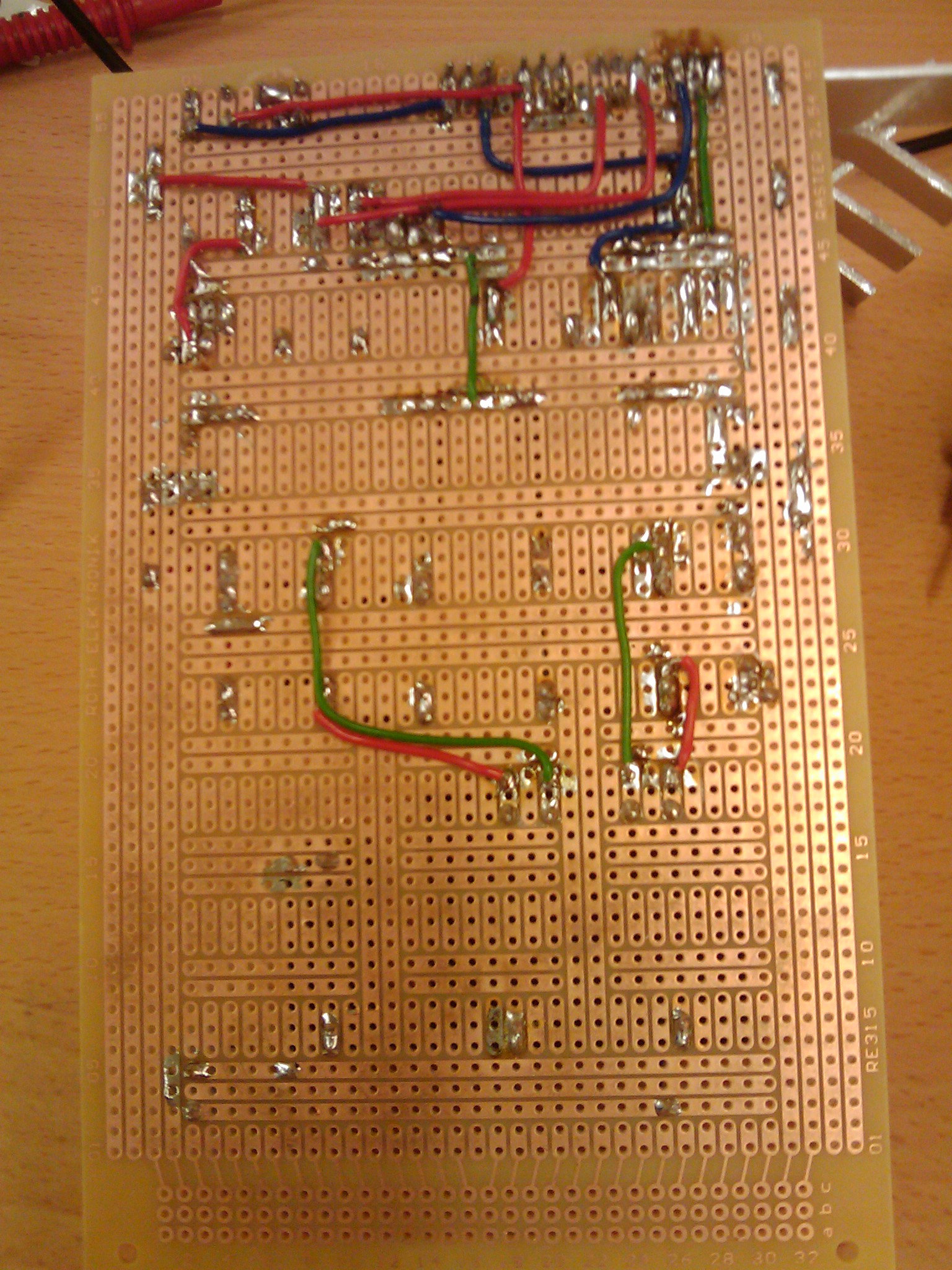

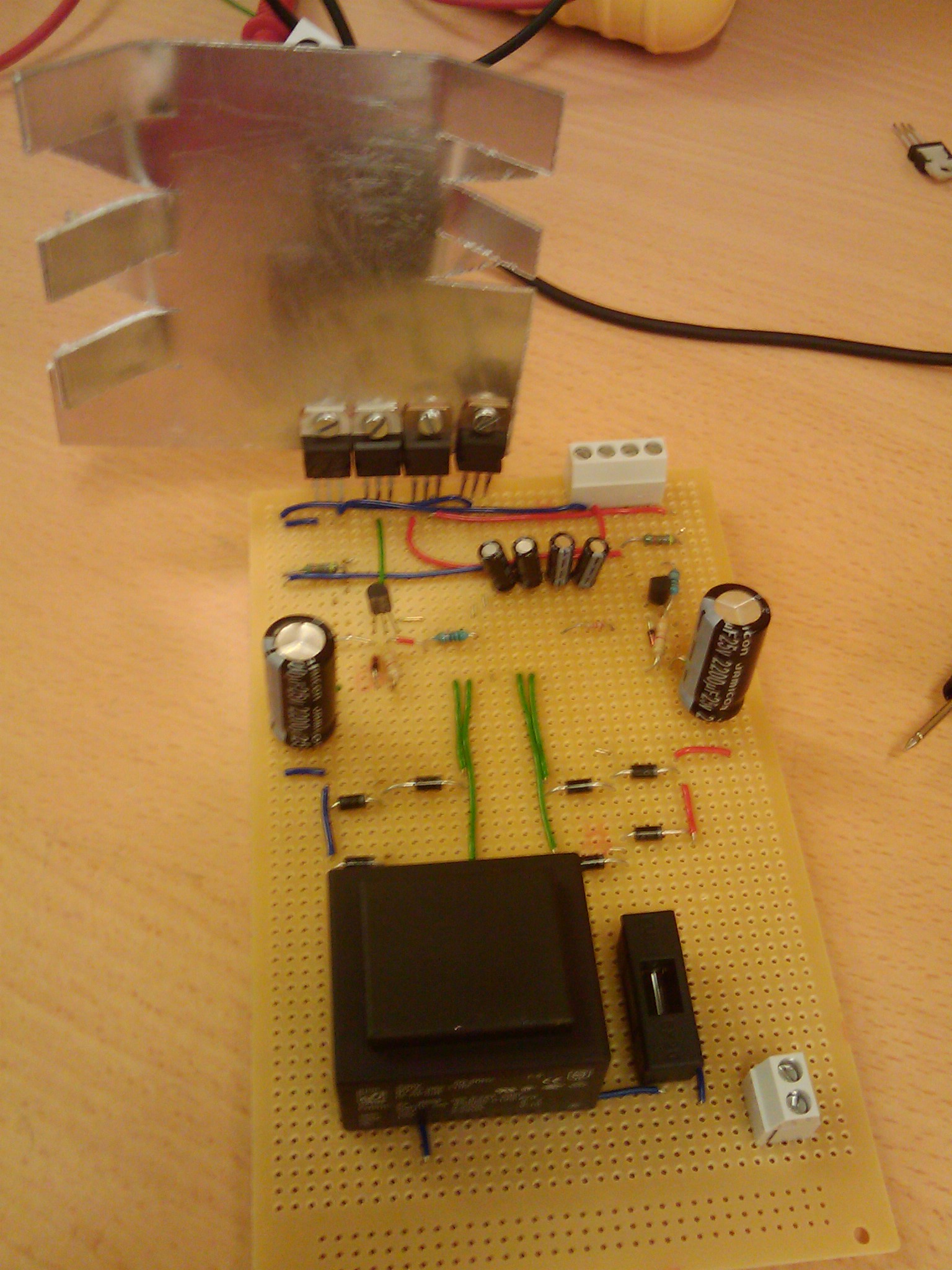

Straumforsyning over og underside

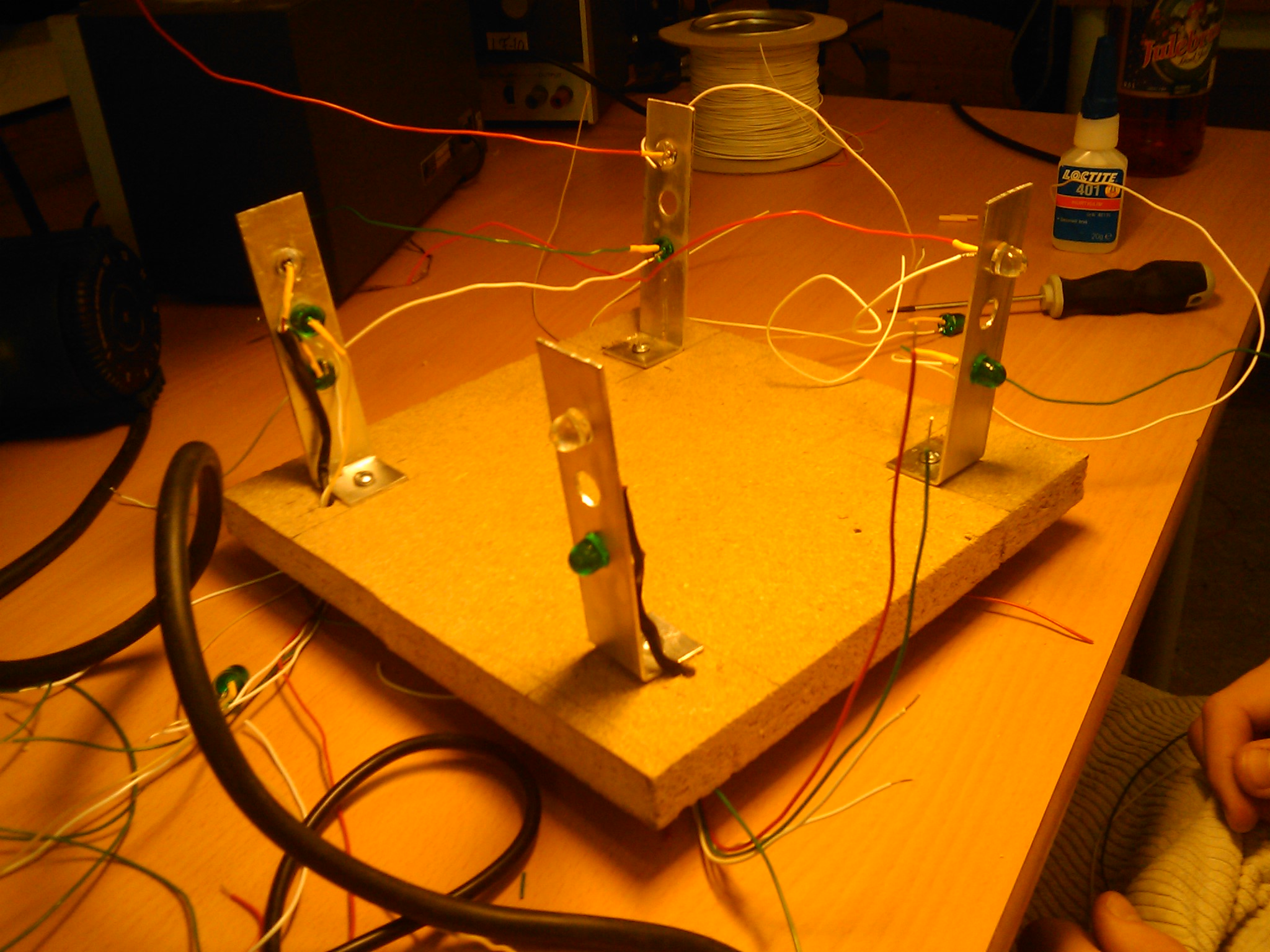

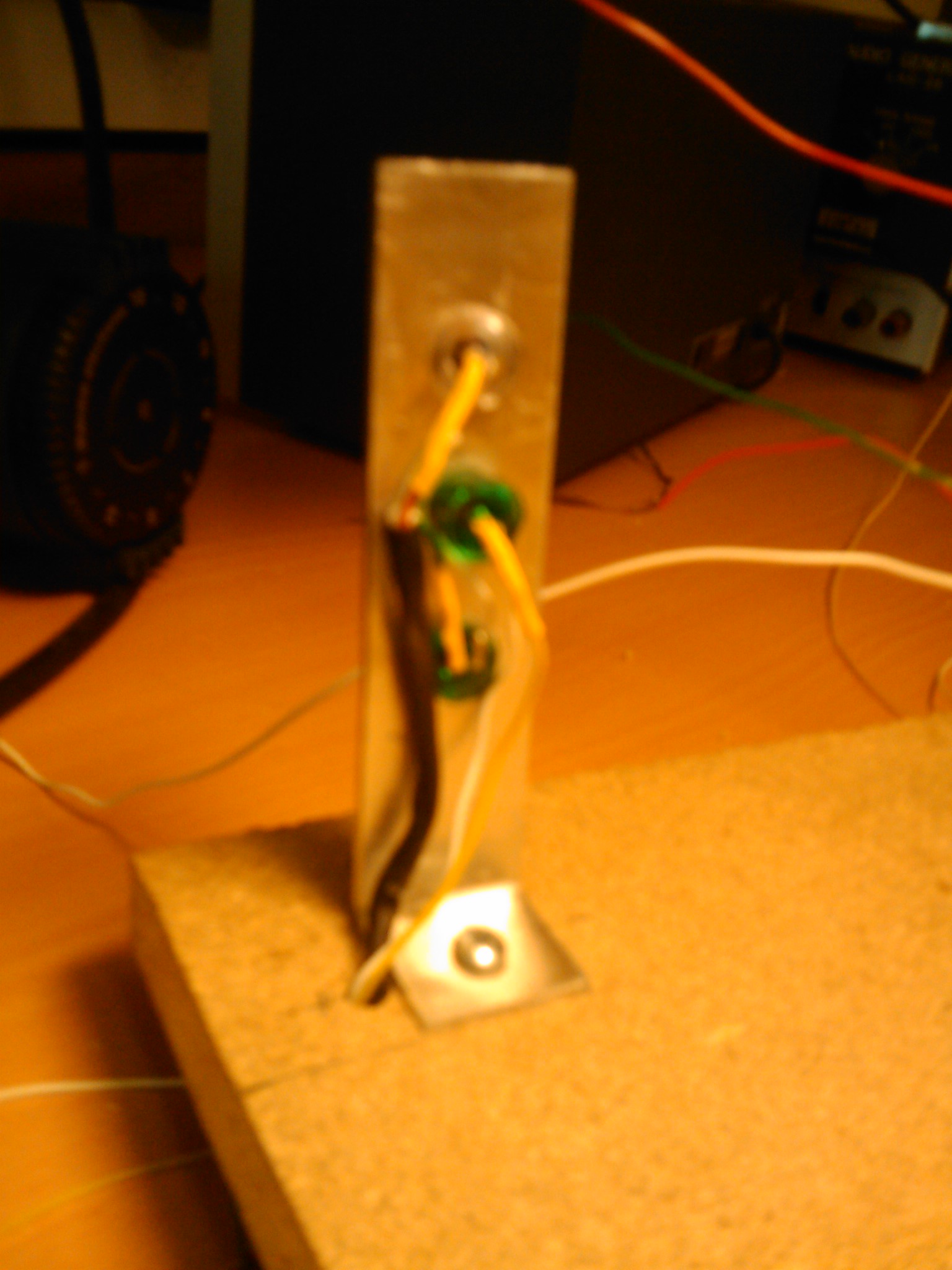

Sjølve trafikklyset:







Trur dette var alt for denne gang ..



Oppdatering kjem !

[Fløffy]

Eg set pris på om nokon har tilbakemeldingar, tips eller kommentarar til dette prosjektet

[nree]

Ser veldig bra Venter i spenning på en ny oppdatering ^^

Dropper du gult lys?

Endret 22. oktober 2008 av Goggen90

[Fløffy]

Alle tre fargane, grønt, gult og raudt skal vere med..



Har ikkje jobba så mykje i dag sidan me ikkje har hatt lerar(A)

Har no greitt å få ordna straumforsyningen. Trur eg må endre nokre motstandar for å få den til å regulere bedre. Har og jobba ein del med framføringa.

[Zalo Ultra]

hehe, likte den veltilpassede kjøleribben dere bruker...

[Fløffy]

Kunne ha vore litt bedre tilpassa men funka bra den !
