Uzzors2k's 2. Kabinett - Teh Küb (blir det riktig uttale?)

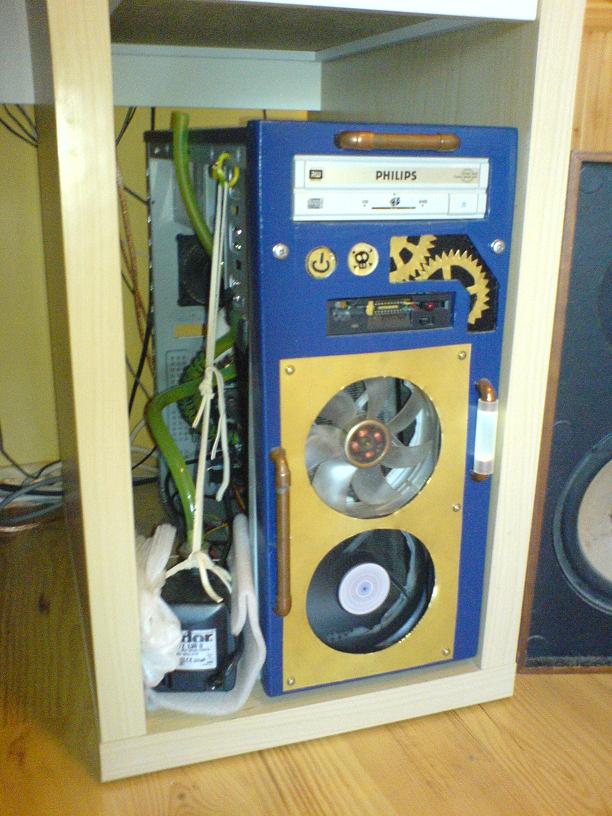

Jeg bestemte meg for litt siden at det var på tide med et nytt kabinett. Det gamle kabinettet mangler både plass til vannkjølingen og er temmelig ghetto. Leksen som jeg lærte var å ikke prøve på noe som ligger langt over ferdighetsnivået mitt.

Noob

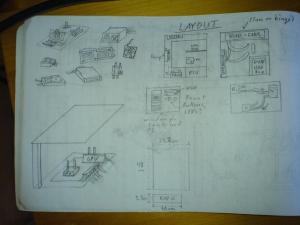

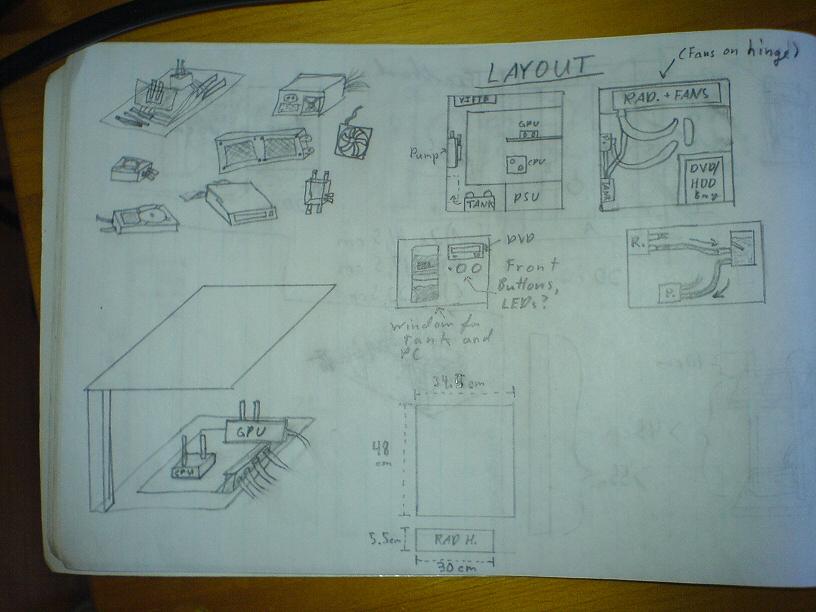

Det nye kabinettet skal ha plass til å montere alt av vannkjølingen skikkelig (ingen opphenging med strikker denne gangen.), være greit å skifte ut komponenter, og se noenlunde bra ut. Etter litt R&D fant jeg ut at en slags kube vil være best, for det vil både gi mye plass og ikke være for vanskelig å snekre sammen. Jeg lagde noen sketsjer på tegneblokk, og begynte på arbeidet for noen uker siden. Kabinettet skal lakkeres helt hvitt, med en eller to stensiler sprayet på sidene. Jeg skal lage en vindu til vanntanken, og muligens i topplokket også.

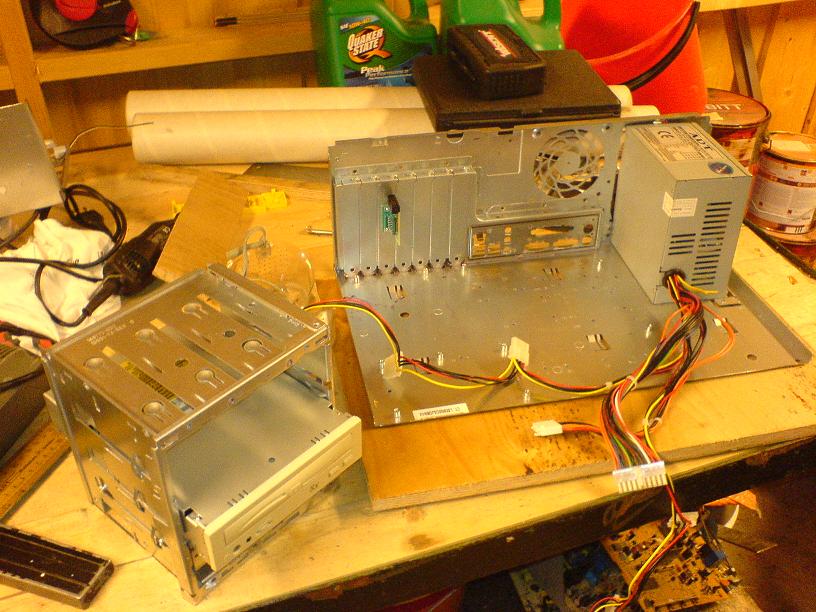

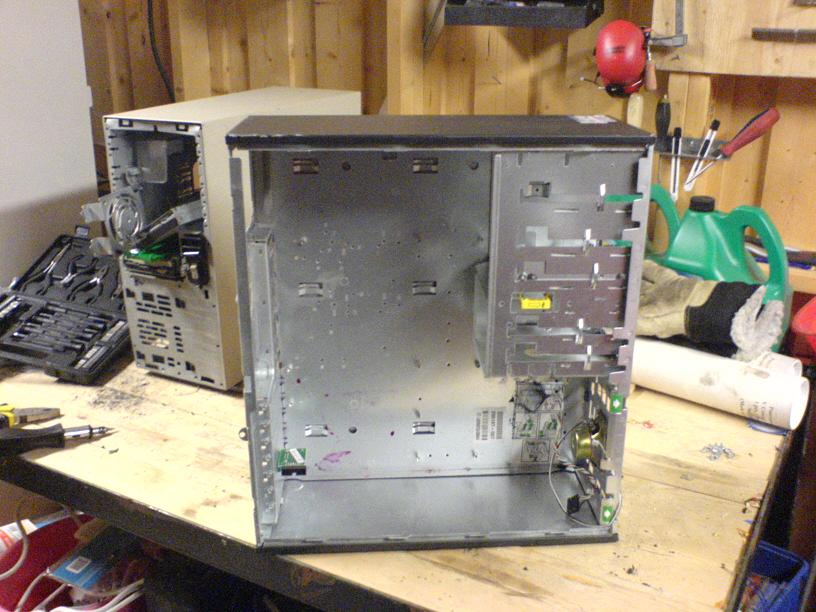

Første steg var å finne en gammel kabinett som kunne hogges opp. Etter besøk på de lokale el-retur bingene fant jeg et par PCer som kunne være ATX. Den ene var AT, og den andre en Compaq. Meh, like dårlige men Compaq'en fulgte i alle fall ATX standarden for hovedkort. PSUen var det litt verre med, men jeg fikk borret ut noen hull slik at den passet for ATX strømforsyninger også.

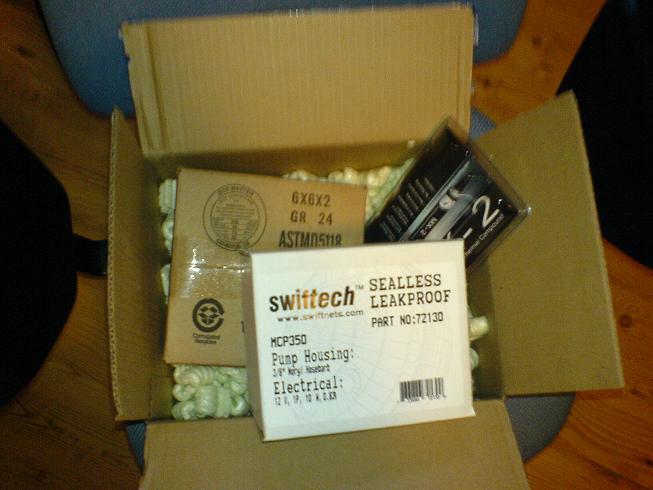

I mellomtiden hadde jeg fått en pakke fra USA, en stillegående MCP350, en Swiftech MCRESMICRO res og litt kjølepasta. Synet av ny hardware inspirerte meg til videre arbeid.

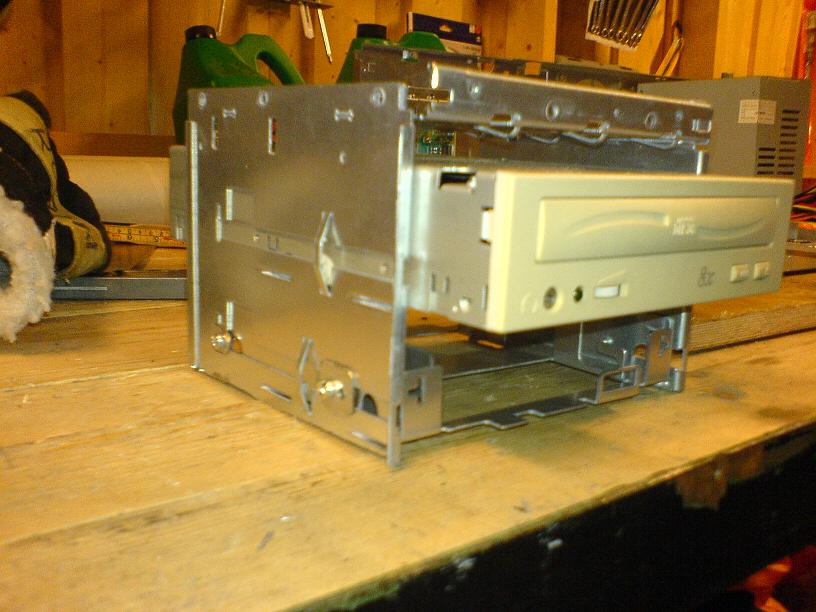

Deretter skjæring av 5.2 tommer drevet. 5.2 drevet skal ha plass til en harddisk og DVD brenner. Desverre ble det brukt en slags sikkerhets mekanisme i drevet som gjør at vanlig skruer ikke kan brukes for å fest harddisk eller DVD brenner. Stygge OEM kabinetter... Heldigvis var det en 3.5 til 5.2 omformer i drevet fra før som kunne gi plass til eventuelle harddisker. Jeg måtte lage noen skiver og skjære her og der, men det gikk seg til og drevet ble som forventet.

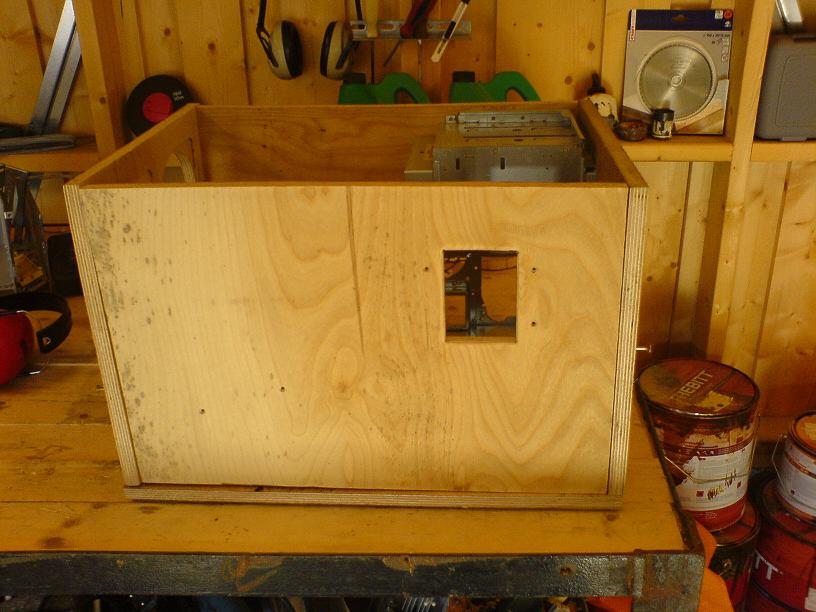

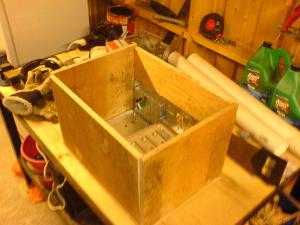

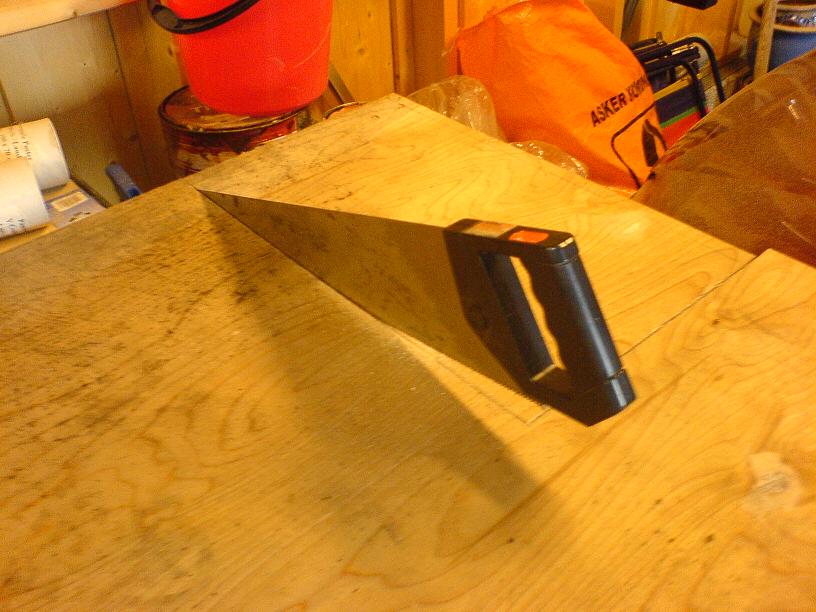

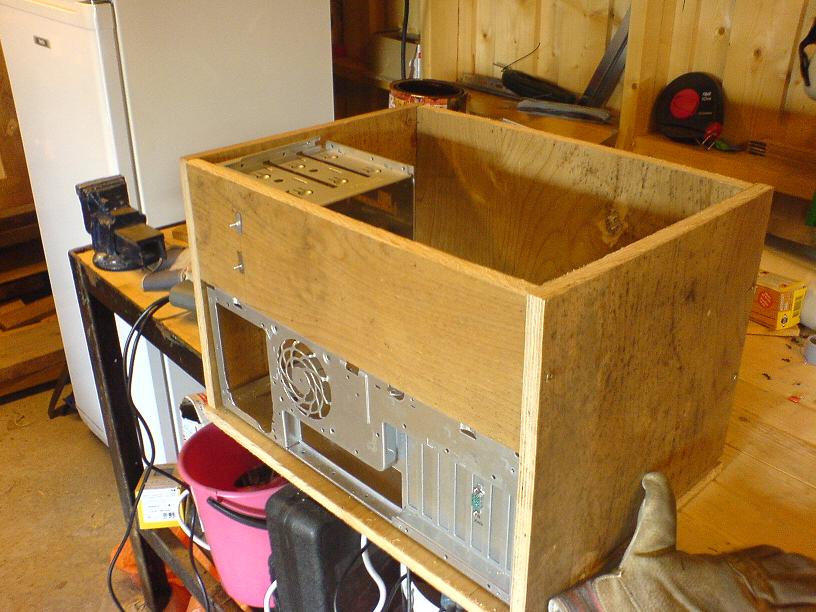

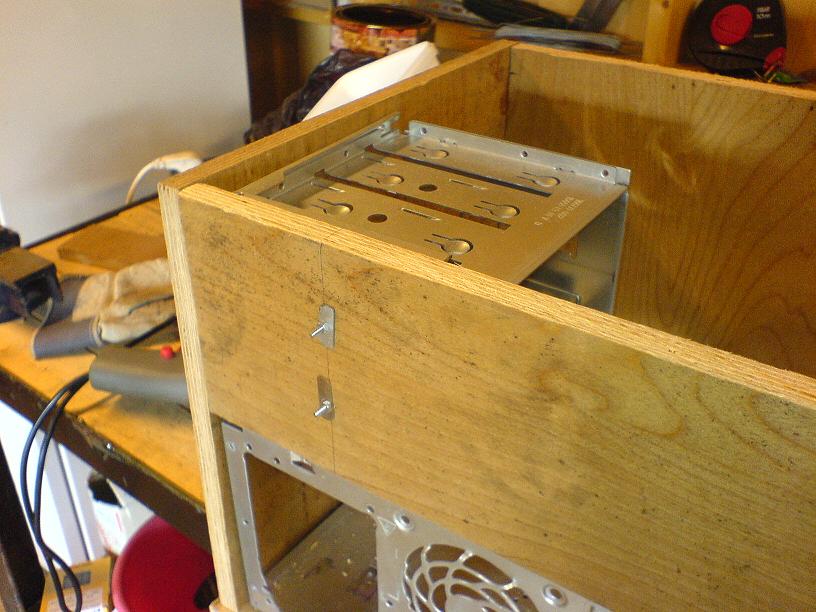

Så var det treplatene som måtte sages. Håndsag og 3 meter som måtte sages, lite annet som kan sies. Etter at de var klare skrudde jeg det hele sammen for å få en idé om hvordan det kom til å se ut og hvor ting kom til å være. Jeg monterte drevet samtidig slik at jeg kunne vite nøyaktig hvor jeg måtte lage hull i forsiden for DVD brenneren.

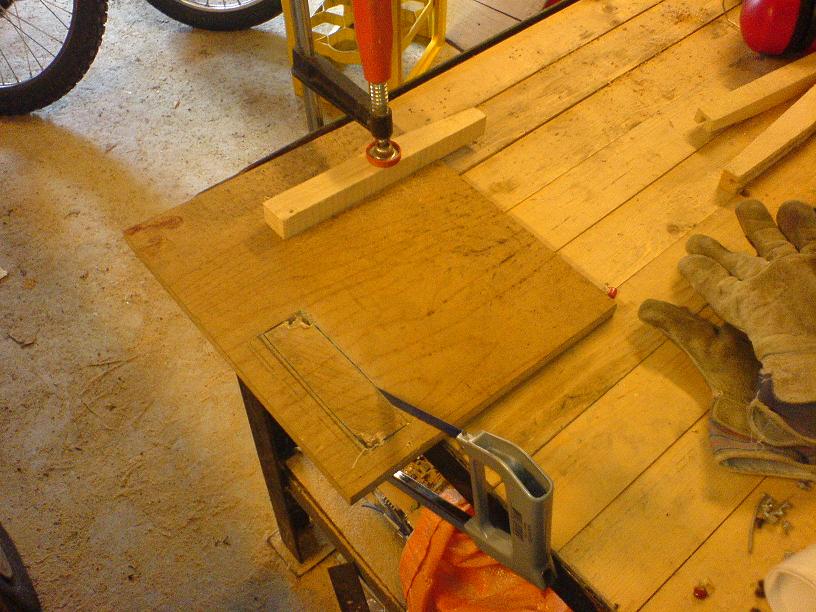

Hullet til DVD-brenneren er blant det mest krevende i dette prosjektet, siden den må både passe DVD-brenneren perfekt, og være nøyaktig på rett plass å passe med drevet. Typisk nok kunne jeg hverken måle eller se skikkelig der jeg skulle kutte, så jeg måtte bare tegne med drevet som mal og håpe på det beste. Det gikk seg til heldigvis, og drevet passer inn uten store problemer. Litt trangt forsatt, men ikke noe som ikke kan fikses med en fil.





Senere skal skivene senkes og dekkes med sparkel for å gjøre siden glatt og fin, men i mellomtiden får de være.

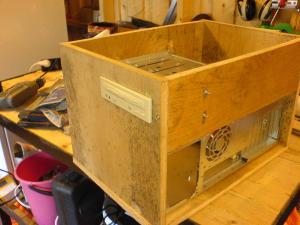

Så langt har prosjektet altså kommet. Noen har sikkert merket seg at treplatene er mugne, bare vit at de var gratis. Jeg skal både pusse, grunne og lakkere dem, så det bør ikke by på problemer.



Videre arbeid består av:

- å lage hull til 2x 120mm vifter bakerst der radiatoren skal stå

- vindu til vanntanken

- installere startknapp (bulgin!), og fikse forsiden litt mer, muligens vindu der også.

- pusse alt

- grunne insiden og lakkere med ett lag, deretter skru alt sammen

- sparkle utsiden og pusse

- grunner utsiden og lakkere!

Endret 28. september 2008 av uzzors2k

[uzzors2k]

Kommentartråd opprettet.

[uzzors2k]

Fikk jobbet litt mer i helgen, tar meg kanskje fri imorgen og gjør litt til da. Tok meg av bakveggen i kabinettet nå ved å lage hull til viftene og stativ til radiatoren. Bilder sier mer enn tusen ord så her er de.

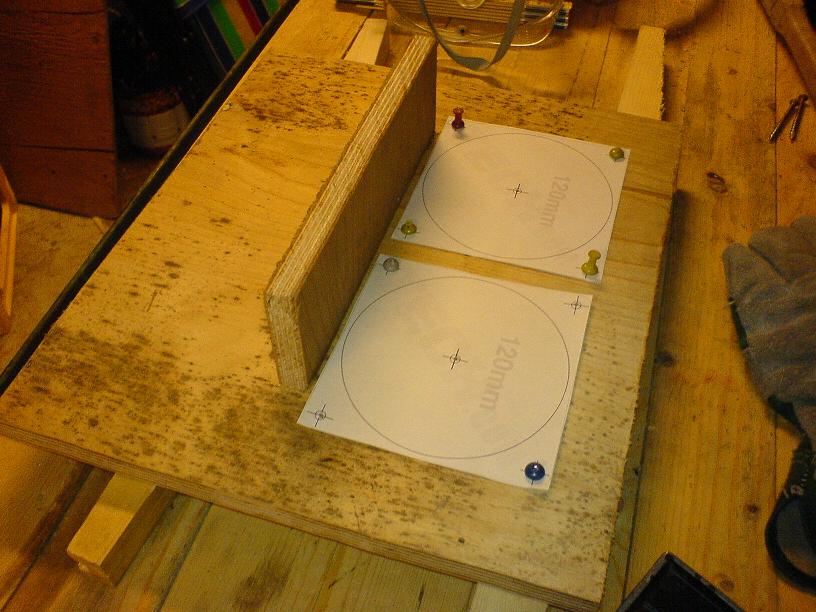

Først måtte printet jeg ut to stykk 120mm vifte mal for å få en idé on størrelsen på dem og gjøre arbeidet med oppmaling lettere. Foreløpig utkast til plassering.

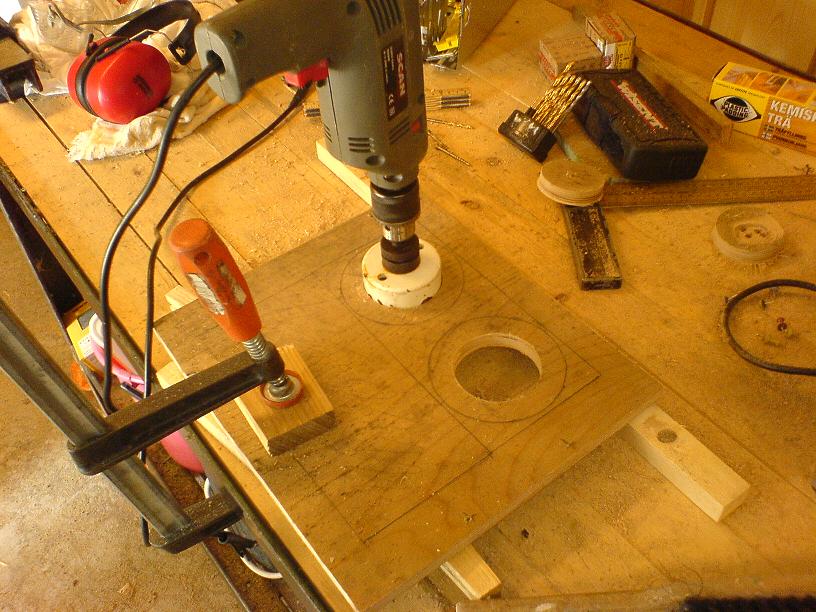

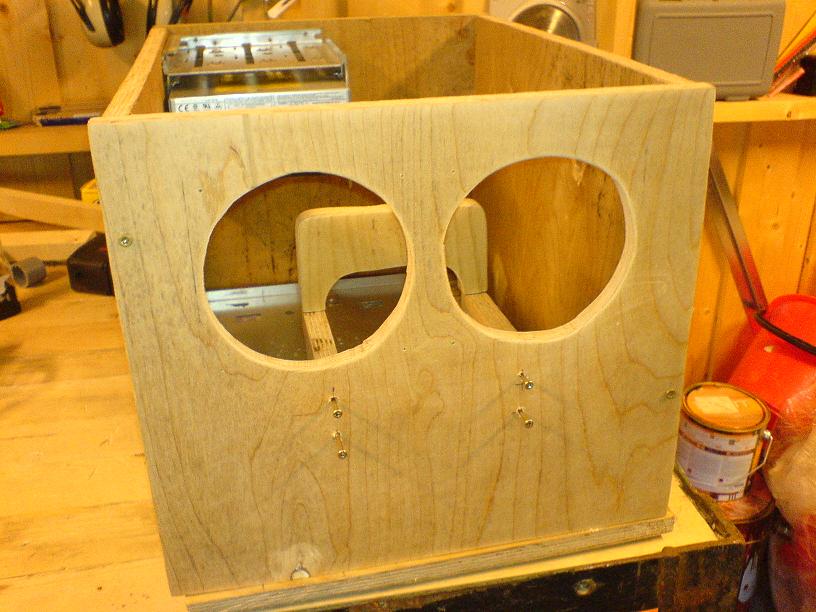

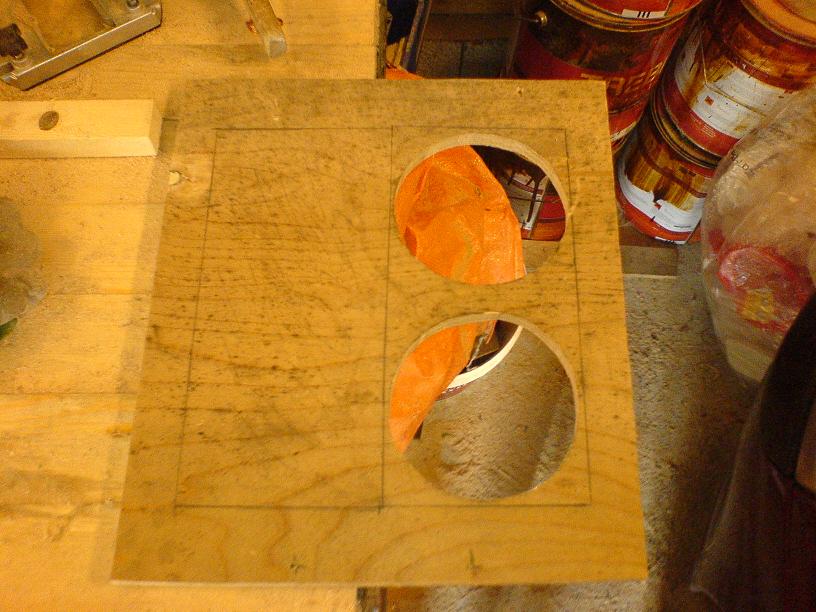

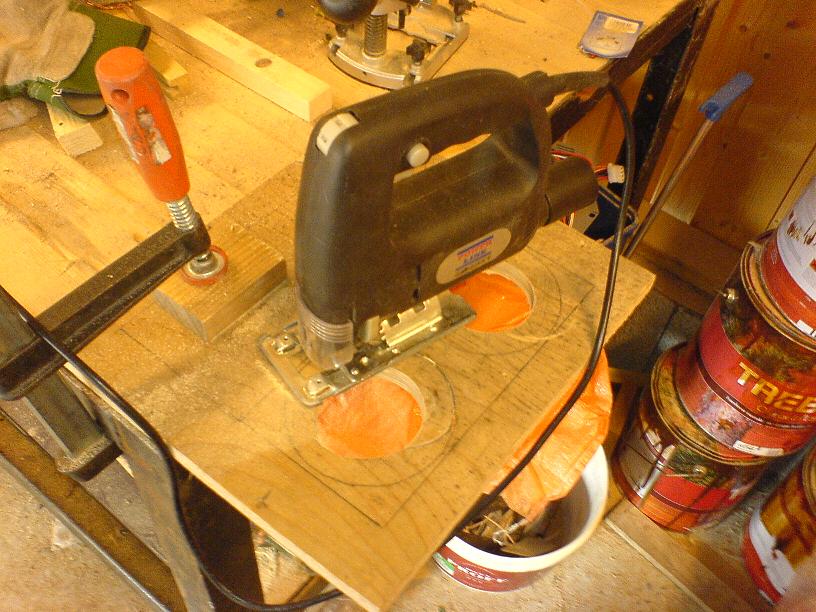

Så gikk det i å kutte hull til viftene. Jeg har ingen 120mm rundsagbit til boret, kun 70mm, så her måtte jeg improvisere. Første brukte jeg 70mm'en for å se om den virket (aldri brukt den før) så fant jeg frem en slags elektrisk løvsag og håpet på at den greide svingene. Selve bladet var i overkant stor, og radiusen på viftehullet var akkurat innefor det den greier tror jeg. Men det gikk til slutt uten problemer.

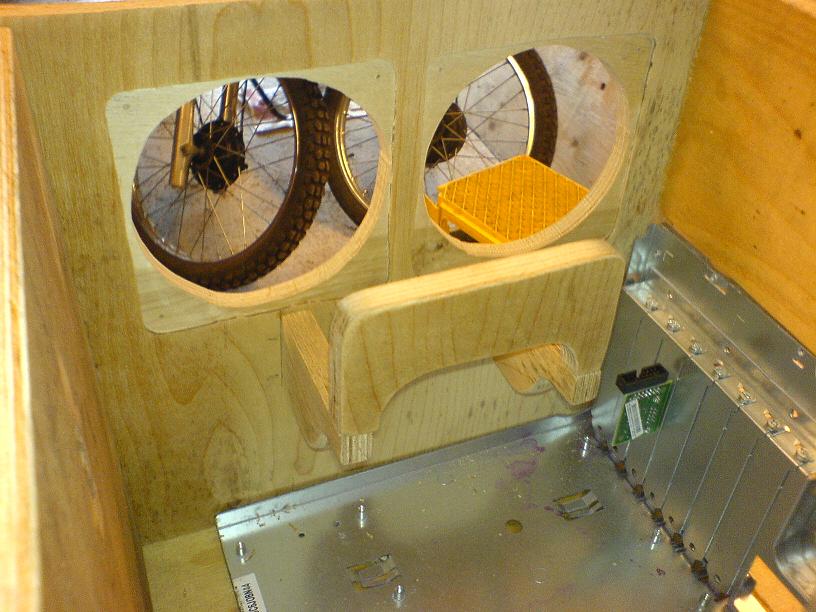

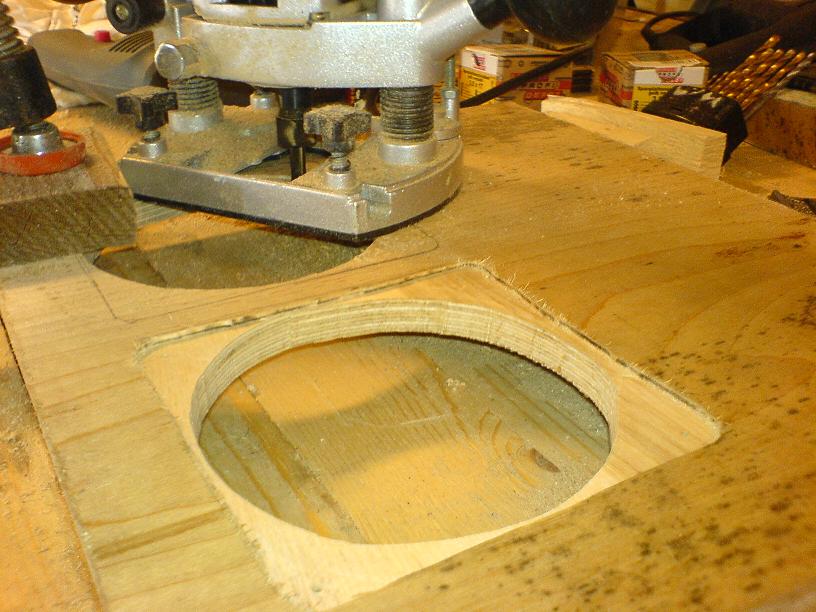

Med hullene på plass kunne jeg tenke på hvordan viftene skulle monteres. Helst ville jeg ha senket dem godt ned i veggen, men det ville bli vansklig å feste dem ordentlig etterpå. Så jeg valgte å bruke en router for å lage en liten senkning slik at viftene kunne settes på plass uten at de måtte senkes fullstendig. Resultatet ble greit nok tror jeg, det blir lettere å skru dem inn i hvertfall.





Og med det var jeg ferdig med viftene. Radiatoren var neste steg og måtte festes nær viftene. Til å begynne med ville jeg bare lage en slags hylle som den sto på, uten at jeg visste hvordan radiatoren skulle holdes på plass oppå hylla. Første bilde fra idag illustrerer det jeg tenkte på. Heldigvis kom jeg på noe annet.

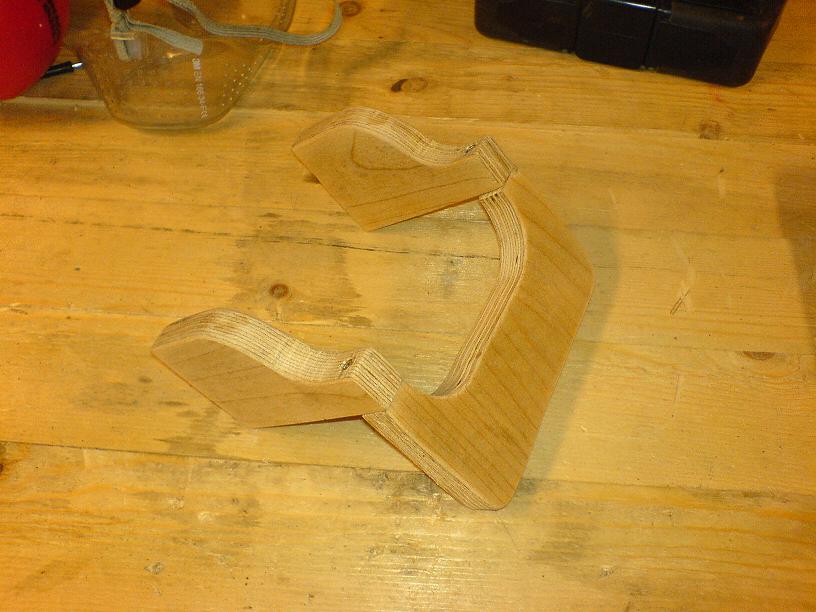

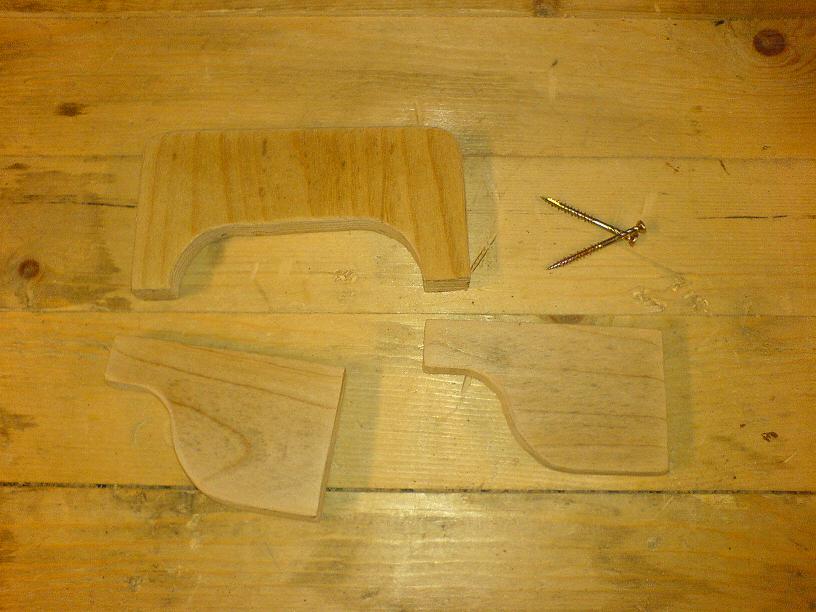

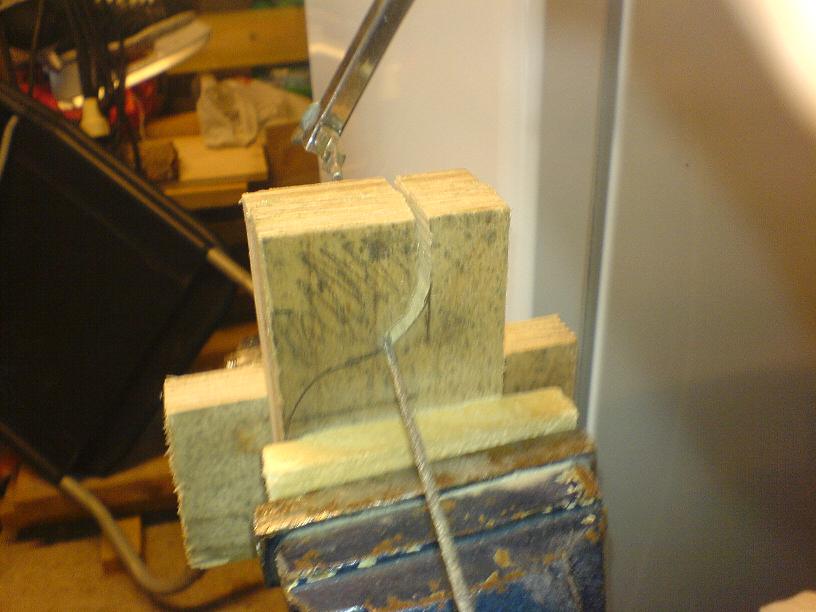

Oi, en løvsag som slinger seg gjennom en trebit? Jeg hadde bestemt meg for å lage en hylle, bare penere og med en støtterail til radiatoren.

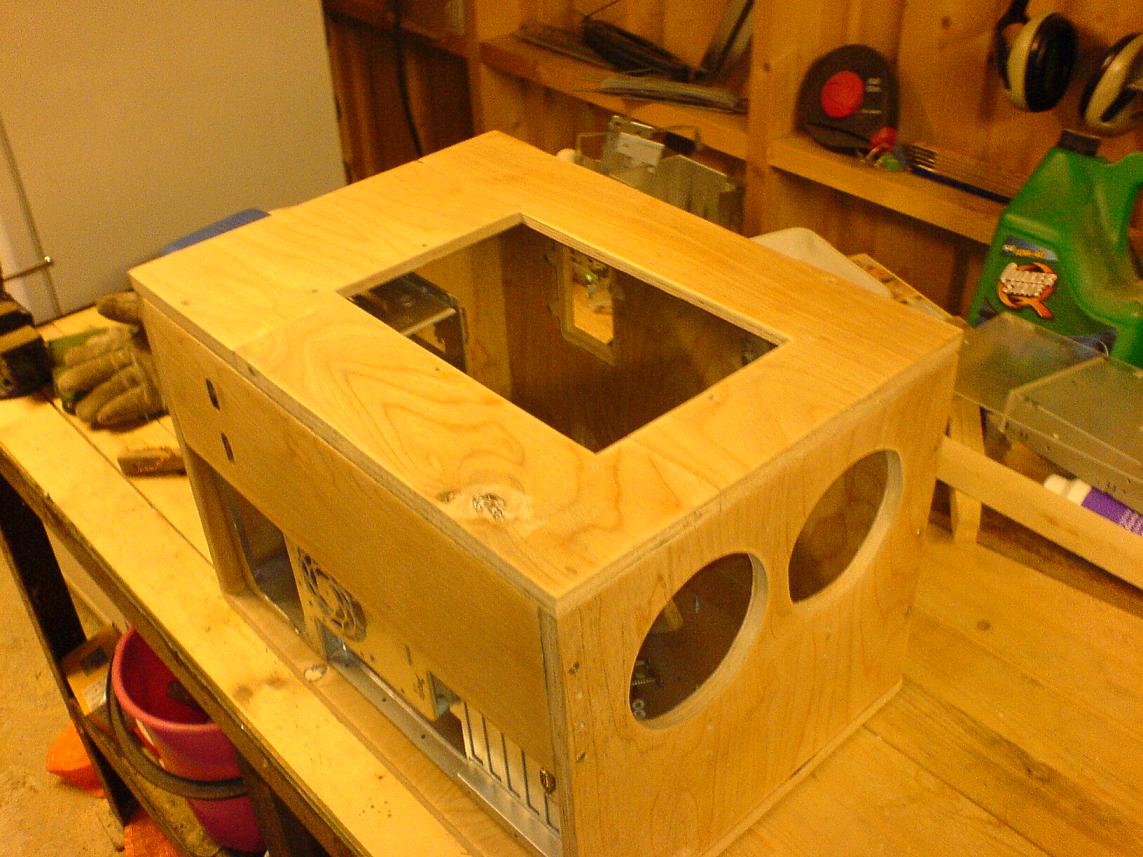

Og det var dagens arbeid! Med bakveggen ferdig har jeg ennå en sidevegg som må mekkes på, før jeg gjør meg ferdig med fronten.



Oppsummering:



[uzzors2k]

Dobbelpost....

Endret 29. september 2008 av uzzors2k

[uzzors2k]

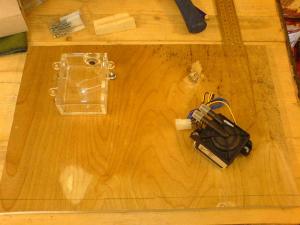

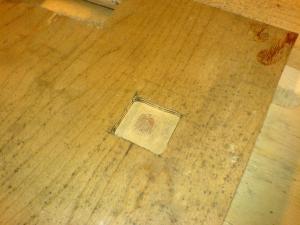

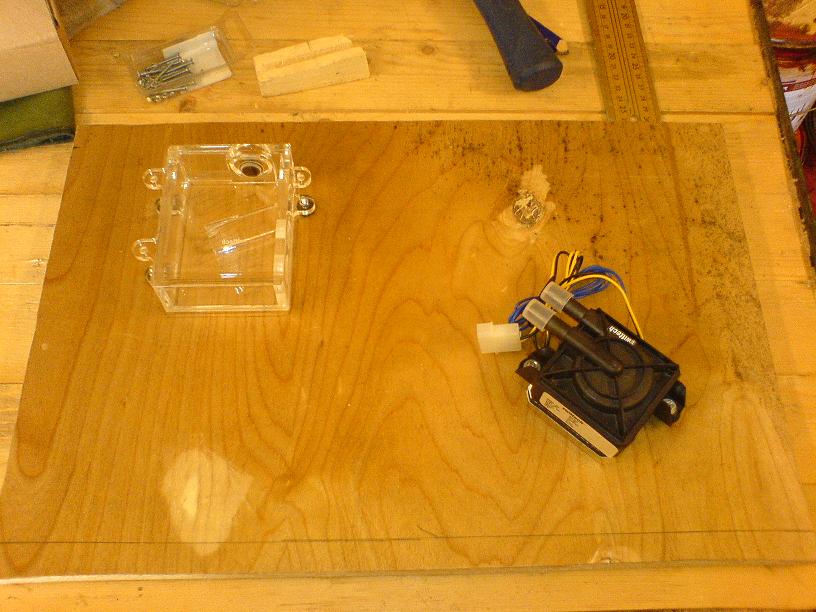

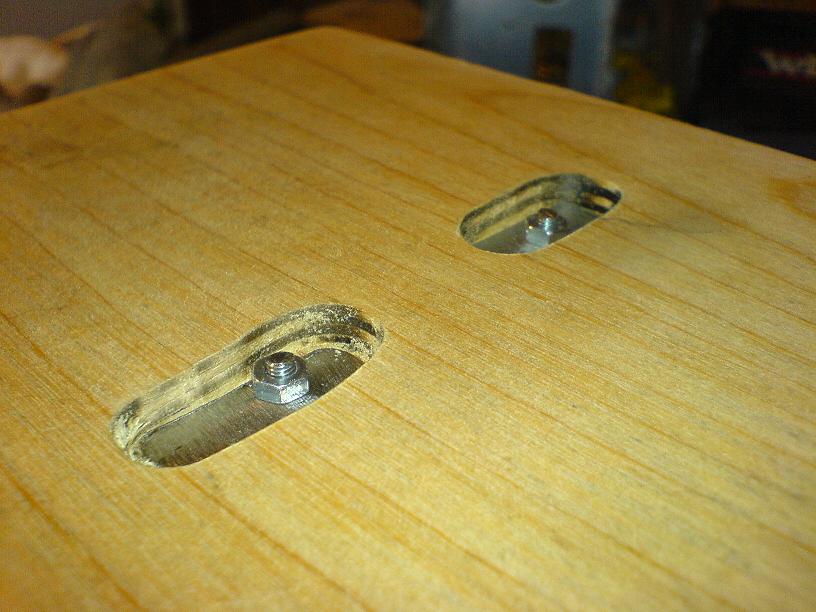

Ja, det ble gjort arbeid idag også gitt. Jeg begynte på veggen der vanntanken og pumpa skal være. Målte opp litt her og der, og vurderte hvordan tank og pumpe skulle festes. Originalskruene ville se forferdelig ut hvis de ikke ble senket, men da ville det bli vanskelig å stramme dem etterpå. Så det ble til at jeg brukte senkeskruer istedenfor. Med litt lakk oppå vil de gli fint inn i veggen.

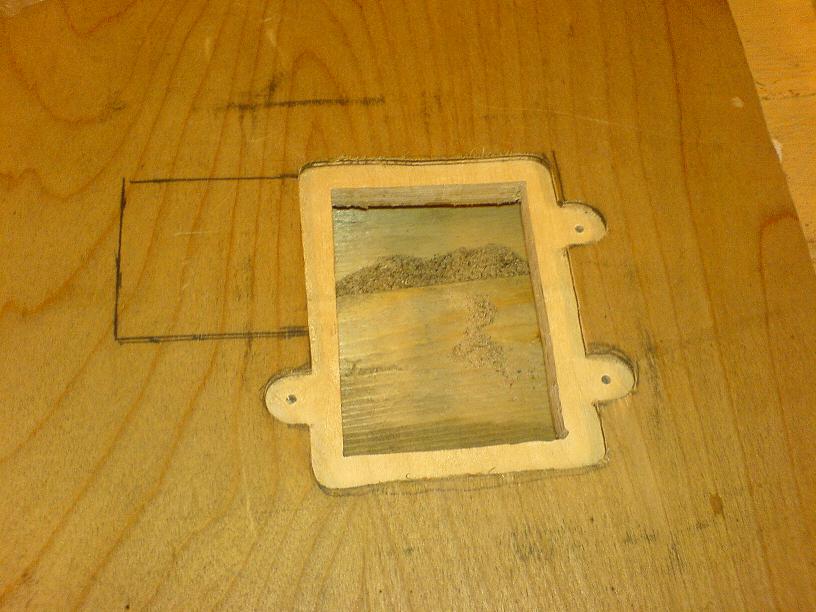

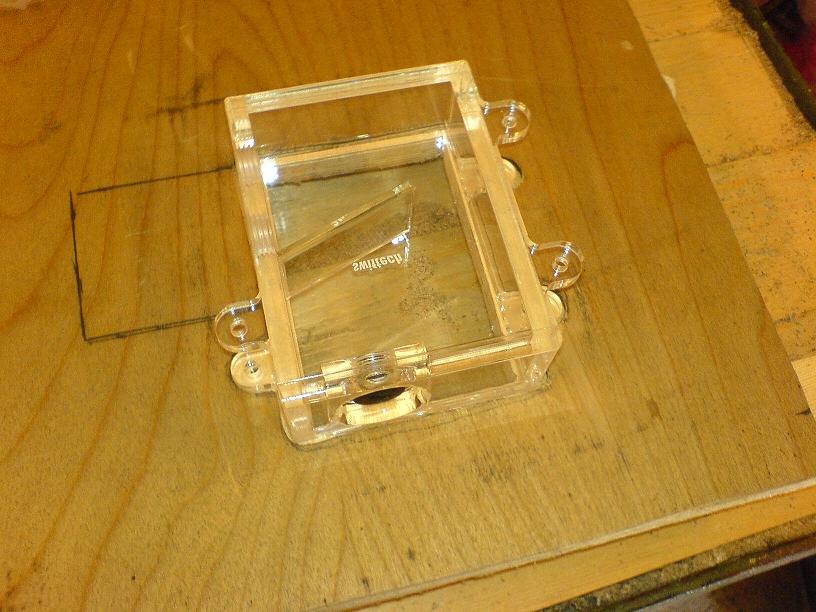

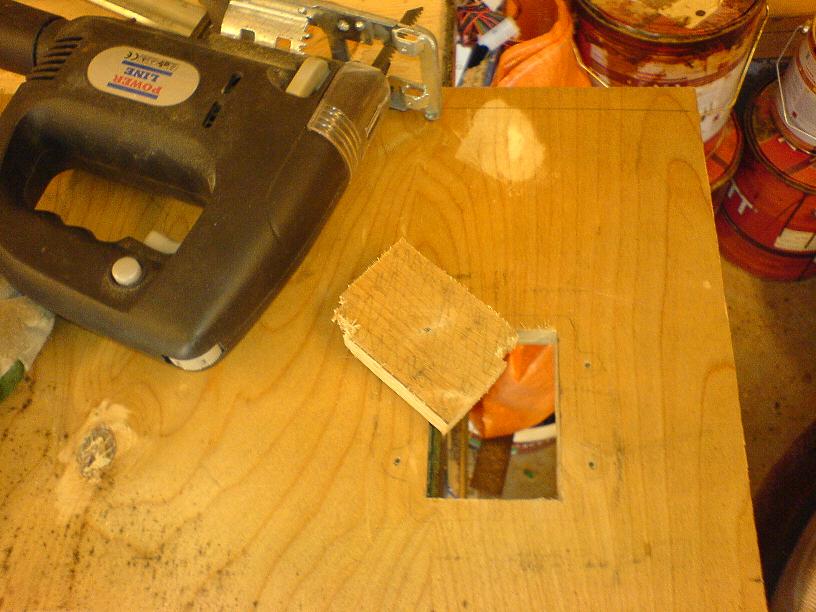

Så var det vanntanken som skulle ha vindu. Ganske triviell sak med løvsagen og borr. For å vanntanken nærmere veggen brukte jeg routeren for å frese ut et lite spor. Når jeg tenker meg om kunne det godt ha vært dypere.





Og slik vil det se ut:

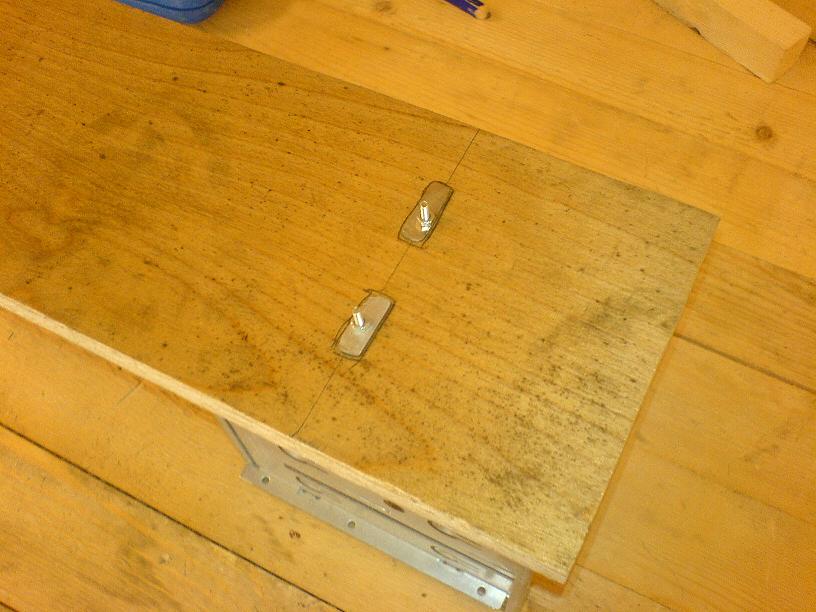

En vegg ned, to igjen. Veggen med drevet trengte lite arbeid. Skruene måtte skjæres kortere, og skivene senkes godt ned. Som sagt skal de dekkes med sparkel for å skjule drevet fra utsiden.





Og det bringer oss til siste vegg. Jeg måtte forstørre hullet til DVD-brenneren noe så begynte jeg på bulgin knappen. Med så mye ledig plass foran gikk jeg i stå og klarte ikke å finne på noe lurt. Vindu kunne være tøft, men det er ingenting å se der. Noen LEDs kanksje? Meh. Det ble til at jeg klistra Bulgin knappen midt på forsiden. Jeg sprayer kanksje et stensil der for å bruke noe av plassen, vi får se.

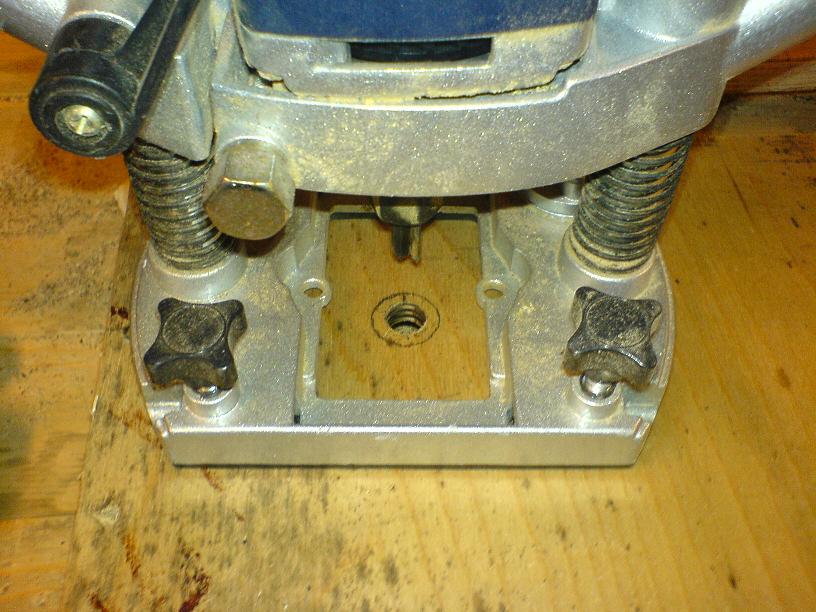

Tykkelsen på treplatene jeg bruker er stor nok til at jeg måtte bruke routeren for å "tynne" den ned litt. Først på baksiden der det ikke teller.

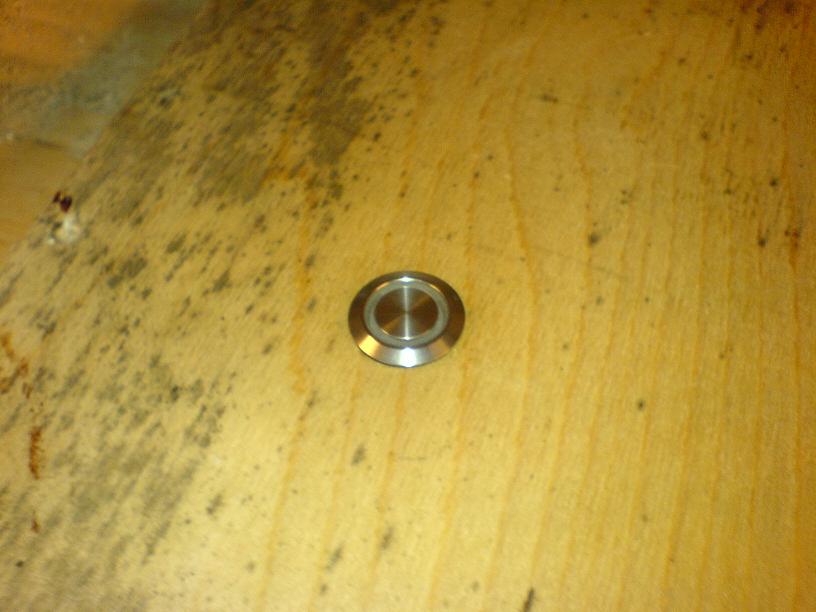

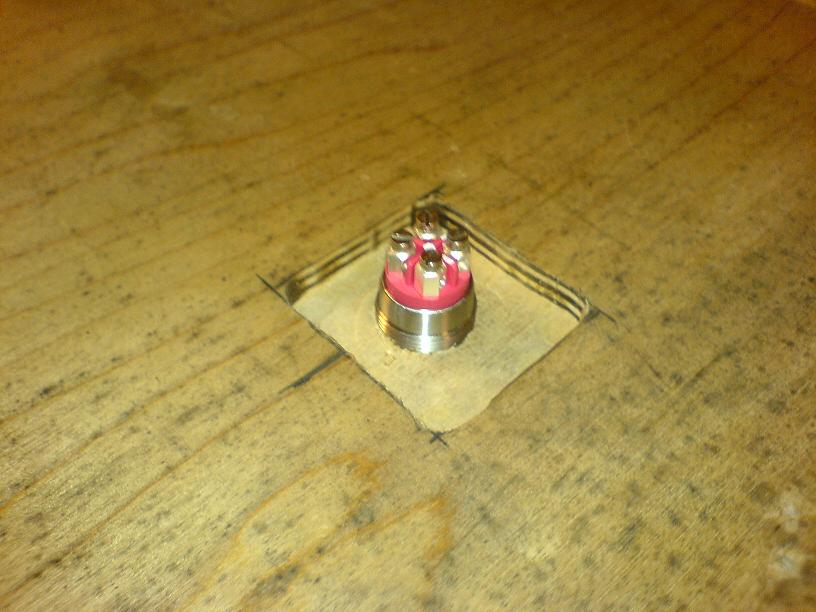

Så forsiden der det virkelig teller. Dette var kanskje det mest krevende så langt. Man får ca. 1-2mm med overheng som Bulgin knappen bruker for å sitte i panelet med, så det gjaldt å absolutt ikke skjære vekk for mye.





Men det gikk bra.

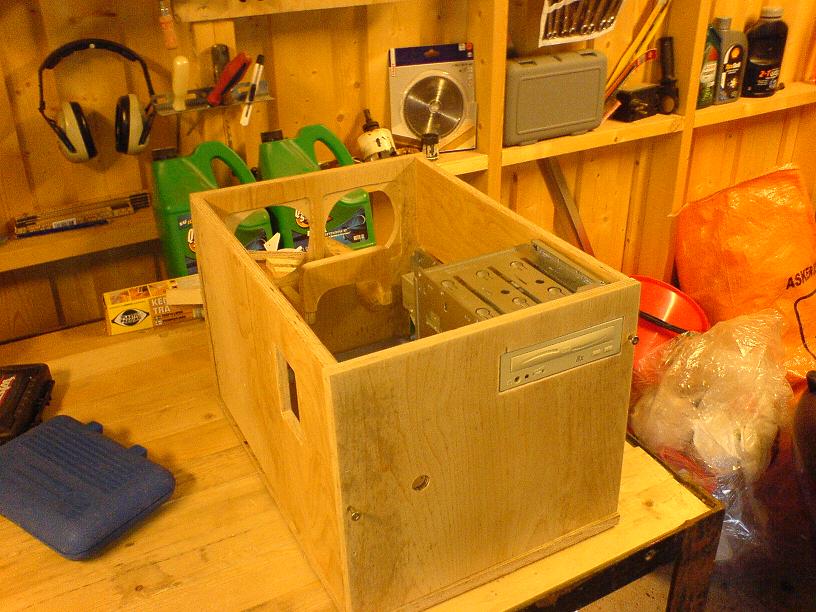

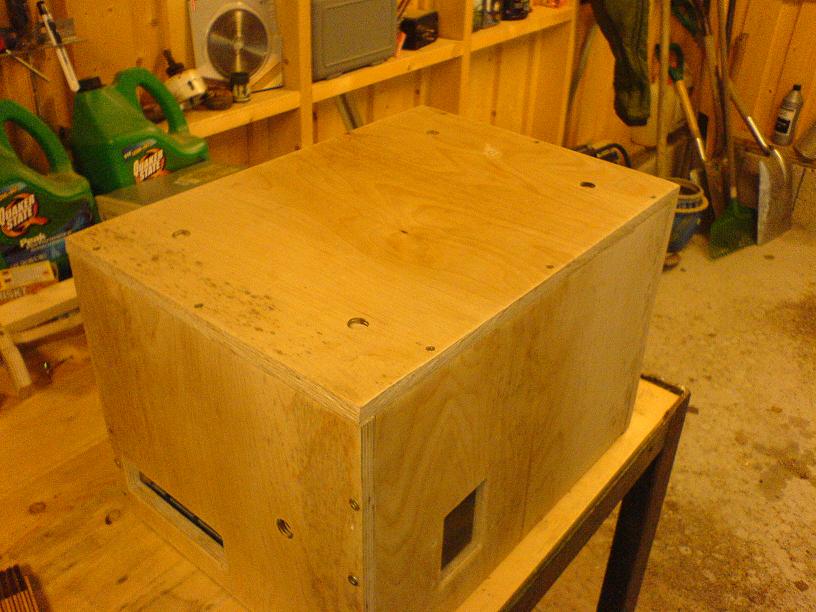

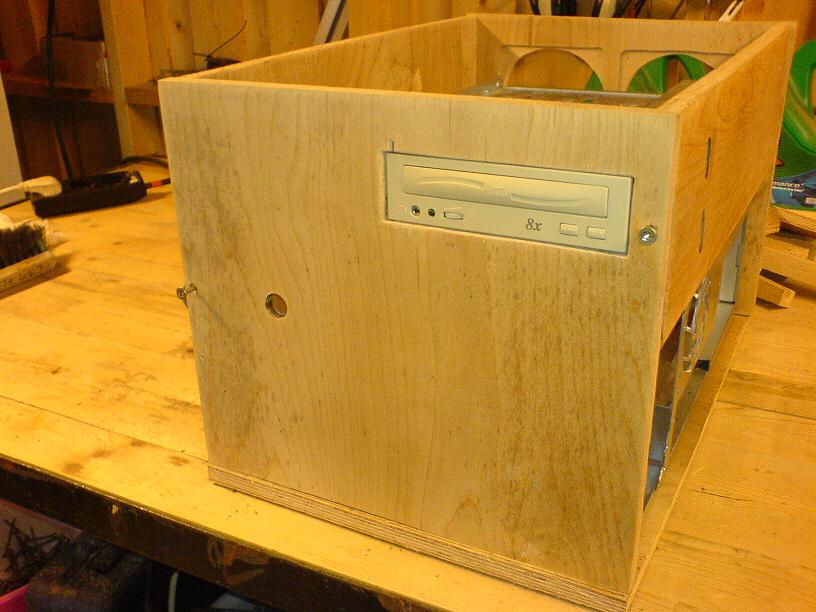

Og per dags dato ser kabinettet slik ut.





Det som gjenstår er litt små arbeidet på bunnen, blant annet føtter. Jeg glemmer stadig at jeg må lage lokk også! Deretter sparkling, pussing og lakkering! Vi får se om jeg får begynt til helgen.

[uzzors2k]

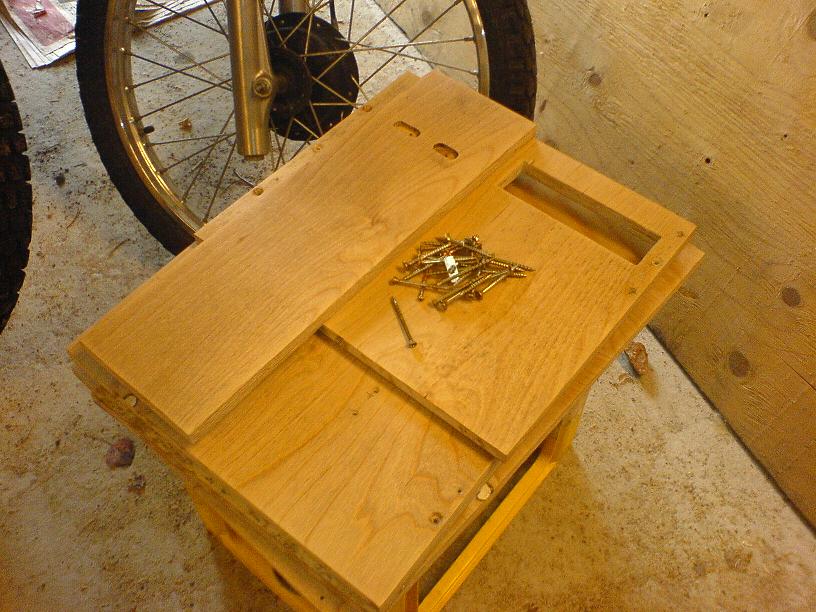

Jeg brukte halve søndag formiddag på å fikse småfeil med Küben, sette skruer på riktig plass og lage noen hull på bunnplata til gummiføtter.

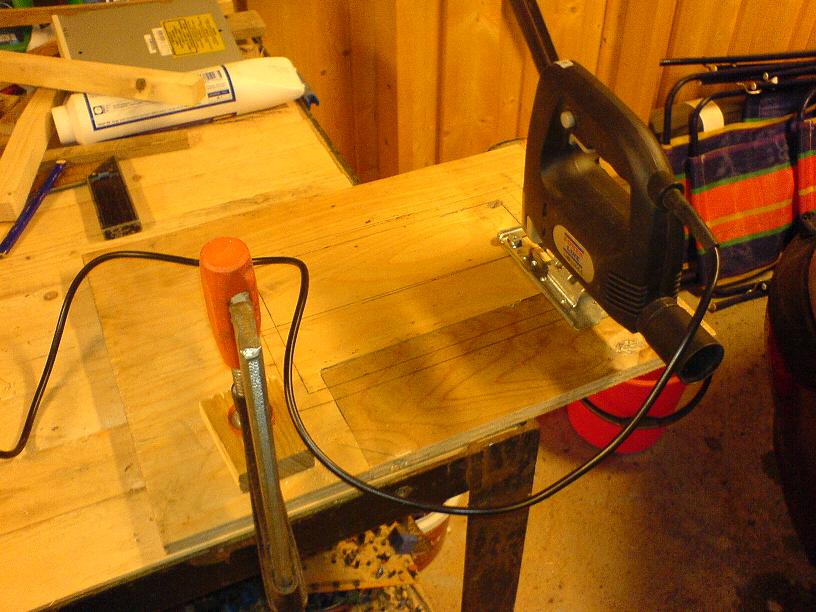

Resten av dagen gikk til å lage topplokket. Jeg manglet en fullstendig plate, så jeg måtte sette to sammen.

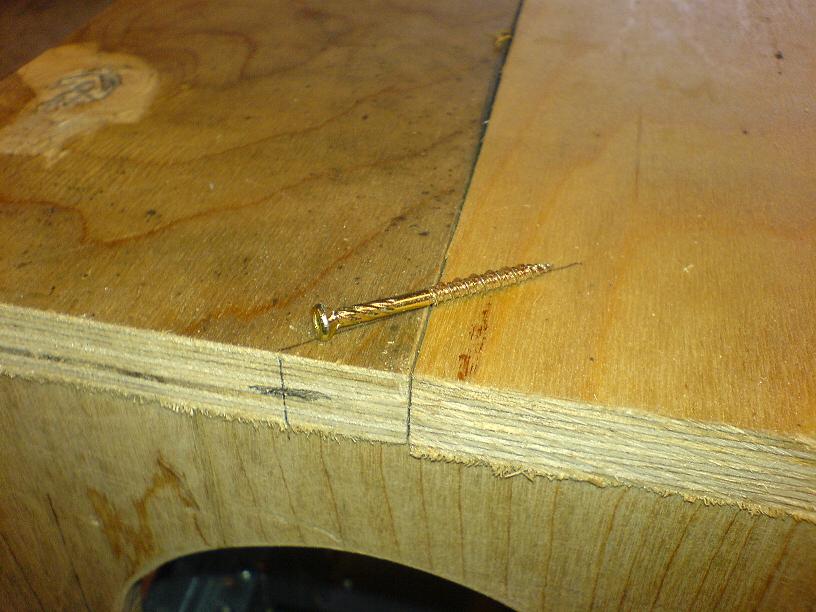

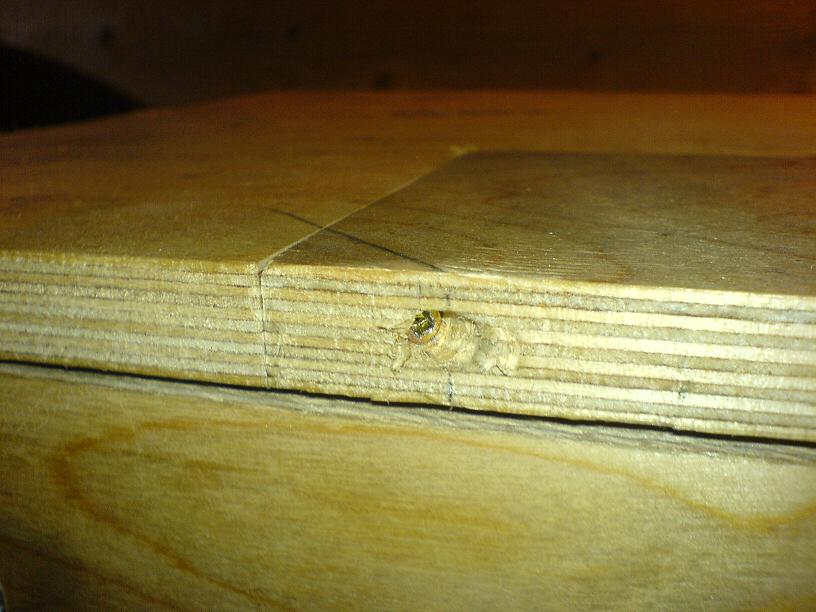

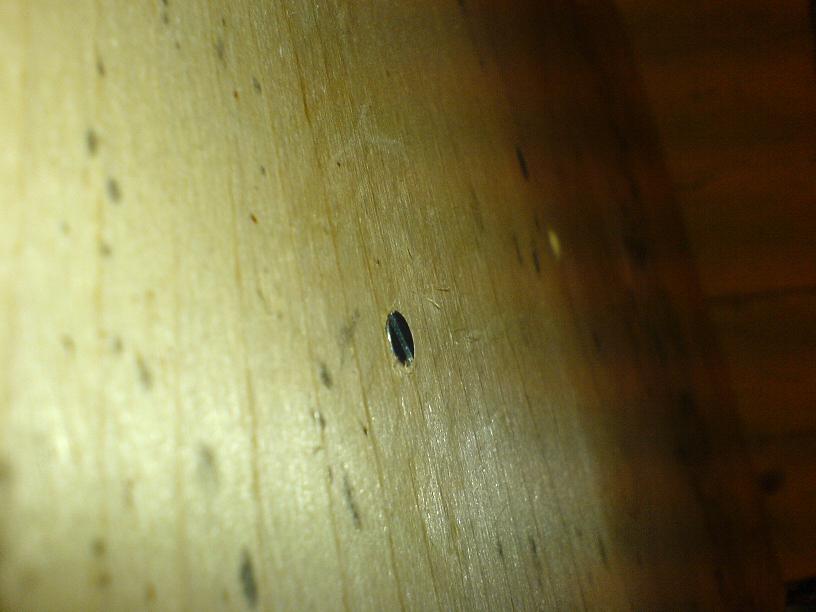

Skruer ble senket inn på skrå.

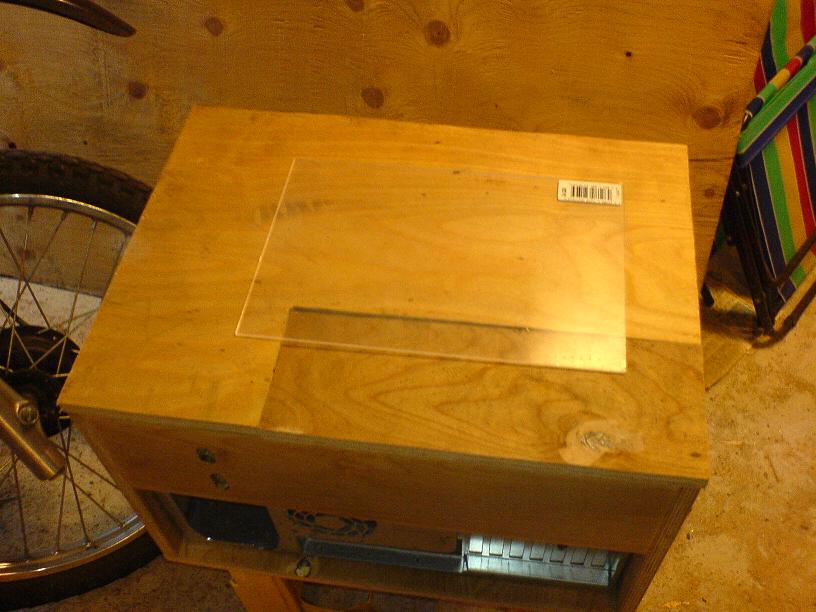

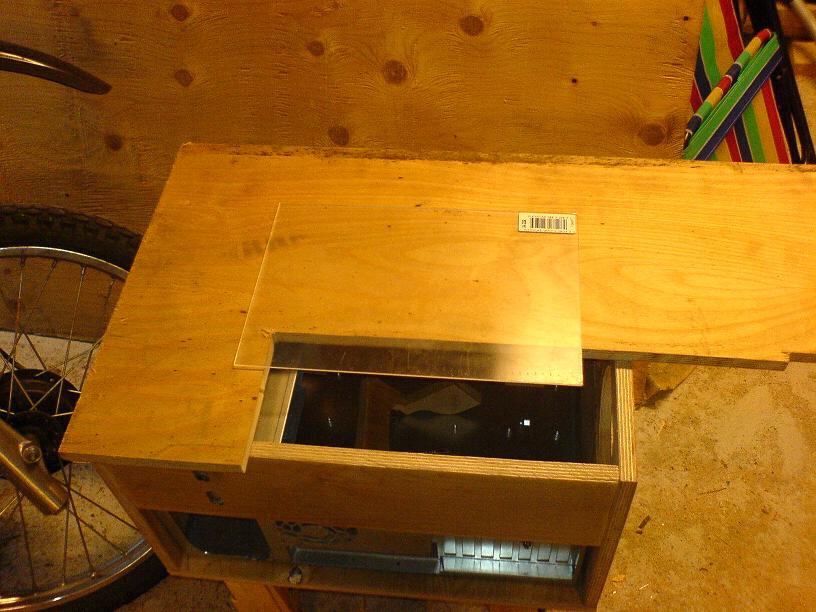

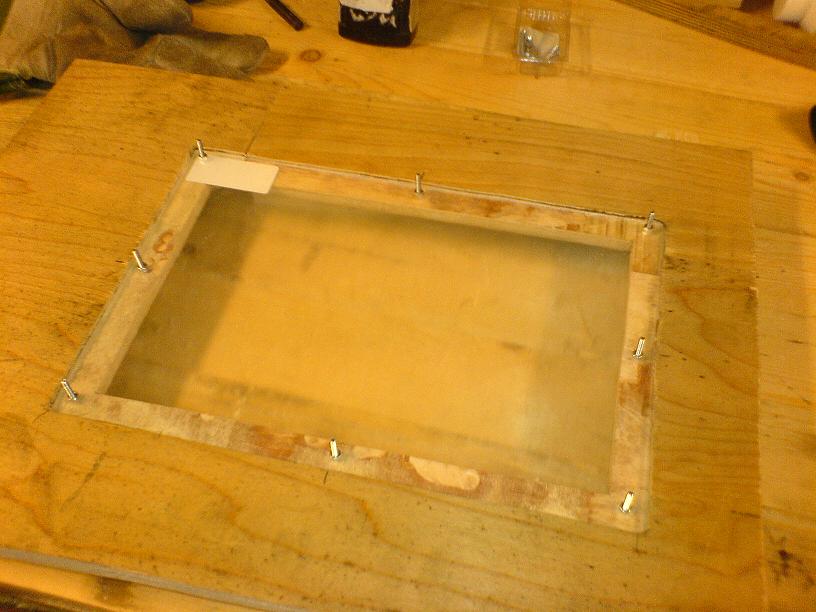

Med en mer eller mindre fullstending plate kunne jeg kutte et hull til plexien, som senere ble boltet fast.





Etter noe pussing ble det riktig fint!

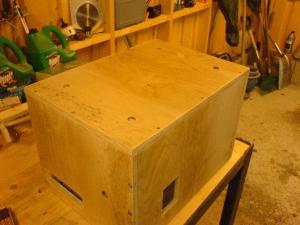

Da er snekringsarbeidet med Teh Küb ferdig, og det gjenstår å sparkle og lakke.



Jeg føler at kommentartråden blir oversett, for all del, spam det ned!

Endret 6. oktober 2008 av uzzors2k

[uzzors2k]

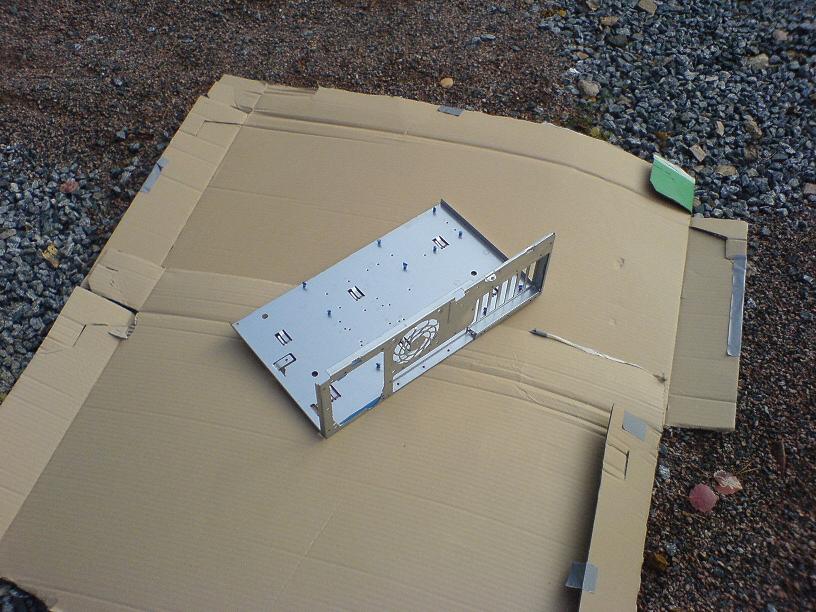

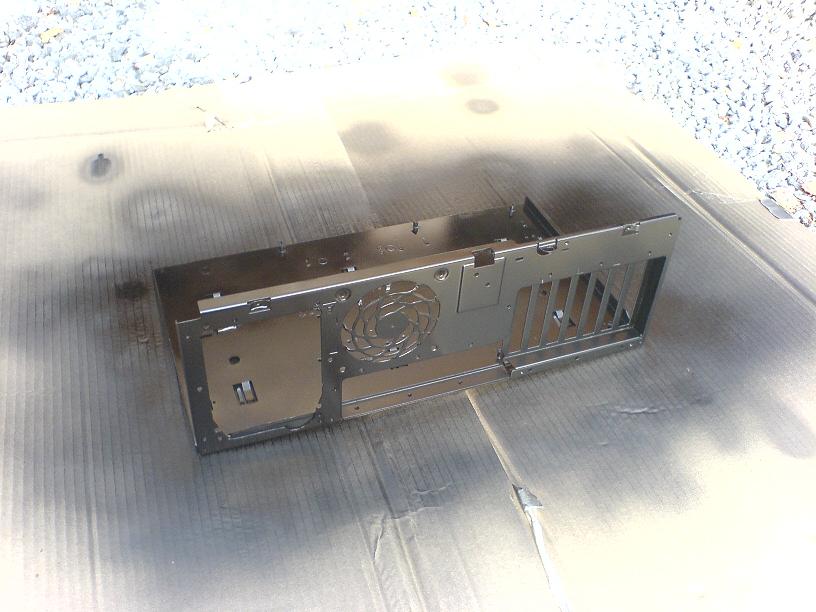

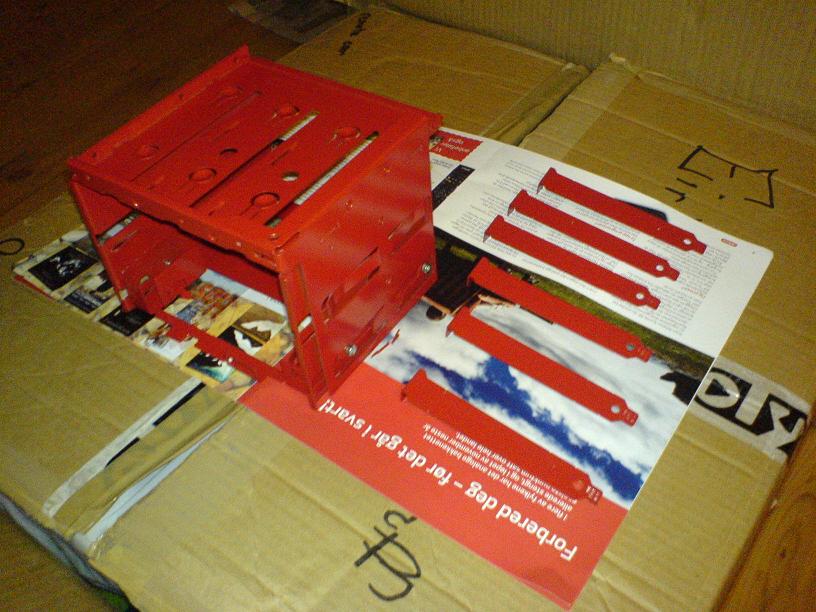

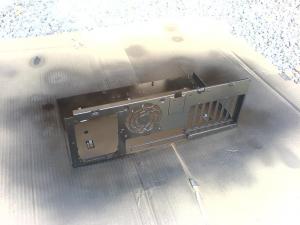

Jeg hadde en del fri til uka, så jeg fikk begynt med lakking og sparkling. Først lakkerte jeg metallet. Hovedkortholderen i sort, og drevet i rødt. Selve Küben blir blankt hvit.





Av en eller annen grunn blir aldri bildene av lakkjobben bra, men dere ser hvordan fargen er. Jeg har en 8 megapixels kamera som jeg klarer å bruke, så jeg skal ta gode bilder til slutt. Gidder bare ikke å ta det med ut til garasjen hver gang jeg jobber.

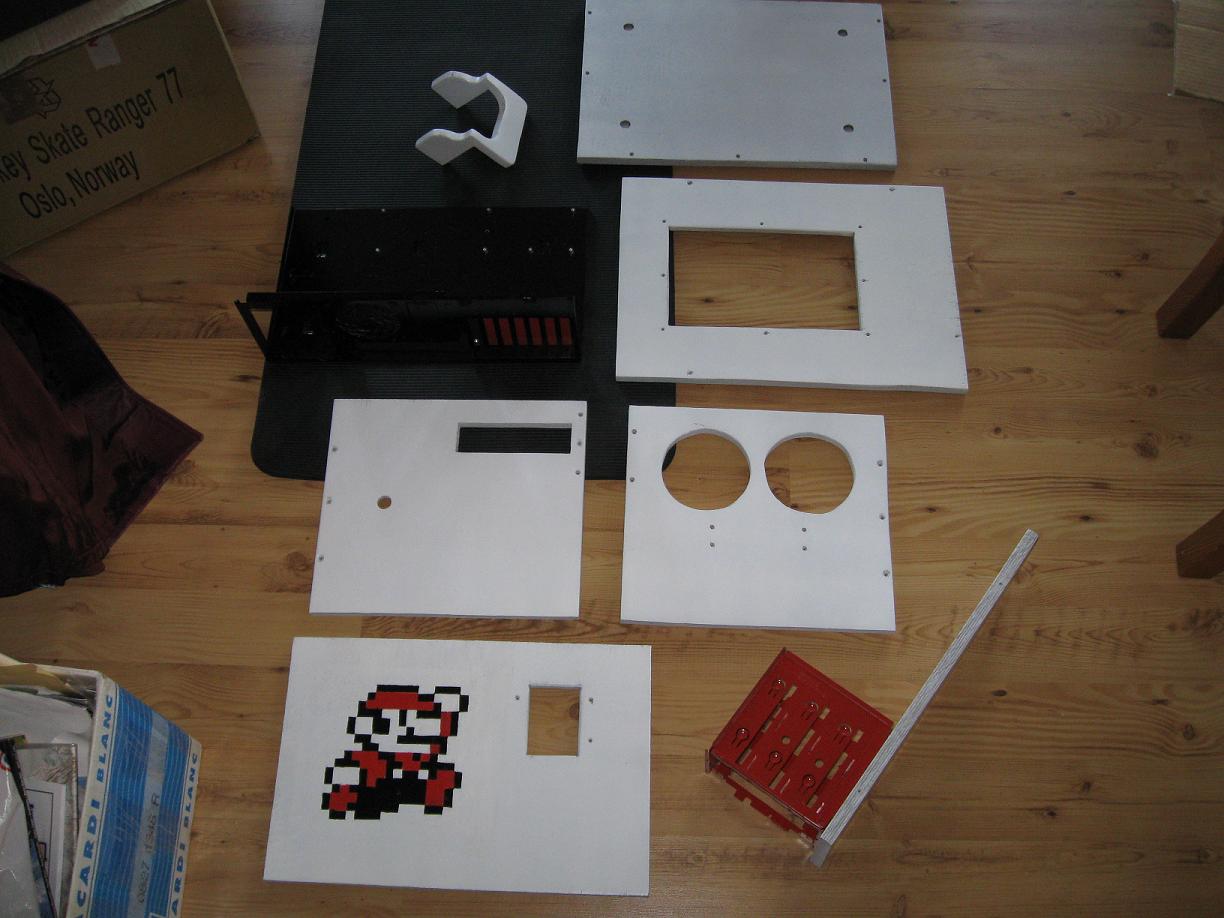

Küben demontert.

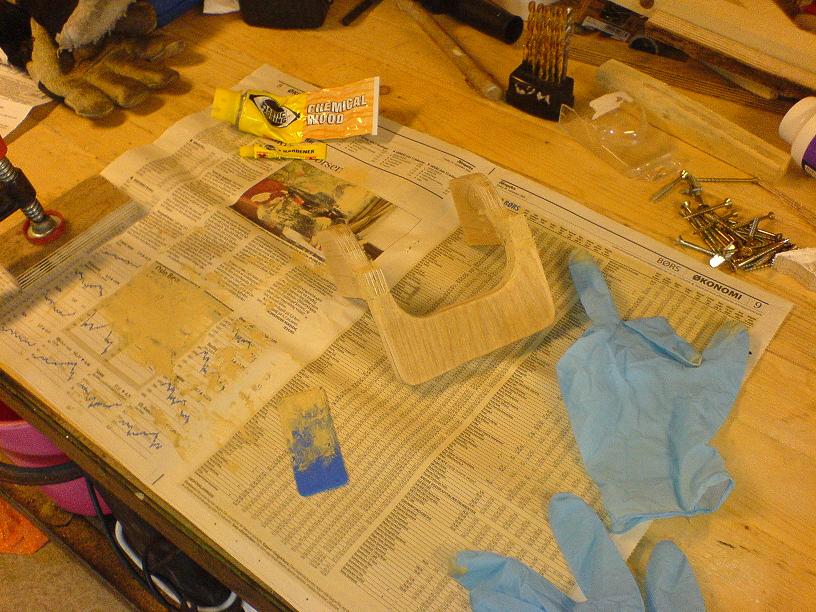

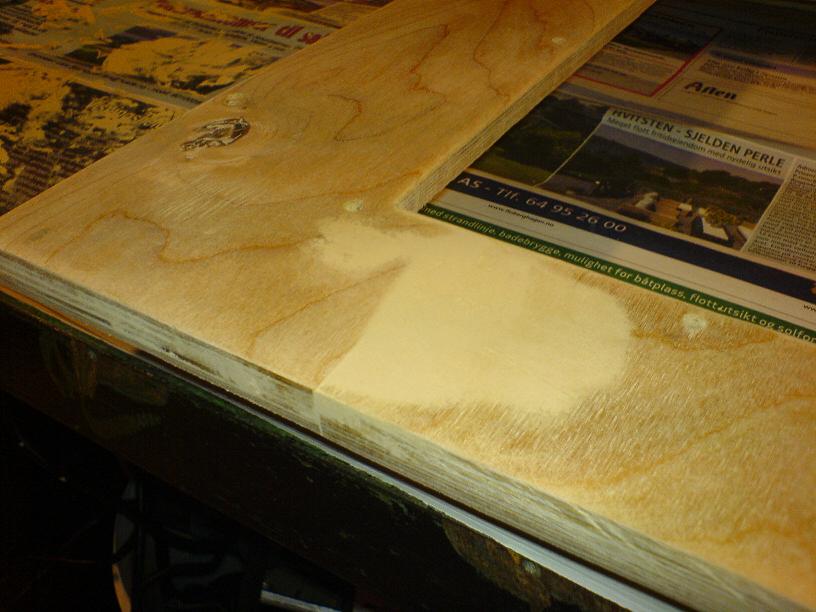

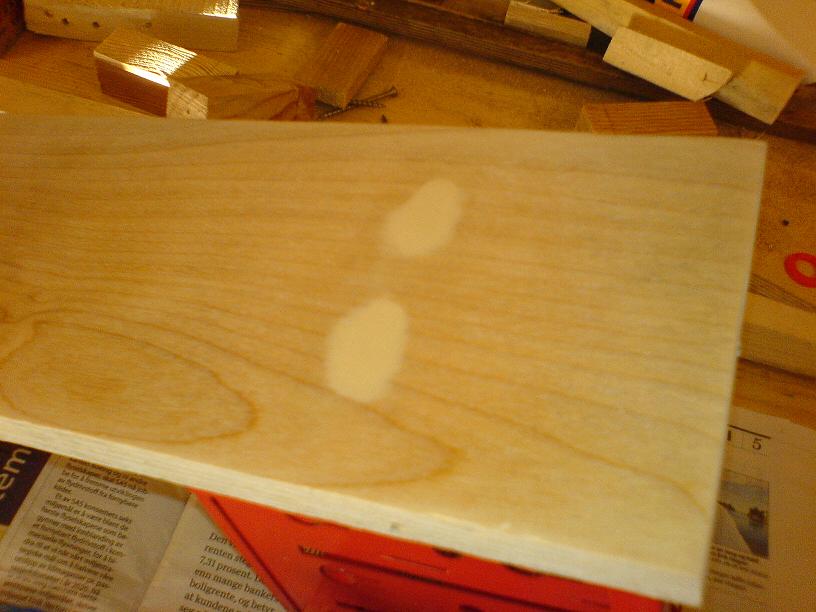

Lakkeringen ble gjort for noen dager siden. Idag har jeg begynt på sparklingen, og ble ikke helt ferdig. Jeg har en tube med "Kjemisk tre" igjen fra forrige casemod som gjør arbeidet svært lett. Plasttreet stivner i løpet av en time utendørs, fester seg godt, er lett å jevne og lett å pusse.

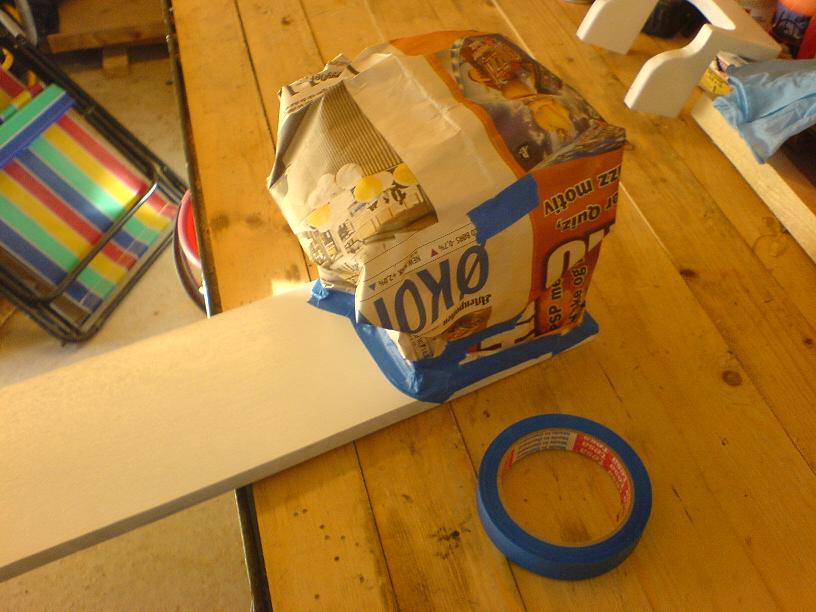

Jeg må fortsatt pusse og sparkle en del, men det kommer seg. Det blir litt kinkig senere med veggene som skal holde drevet og radiatoren. For da må jeg først grunne og lakke en side, for å så feste radiatorholderen/drevet, før jeg så kan sparkle, grunne og lakke den andre siden.

[uzzors2k]

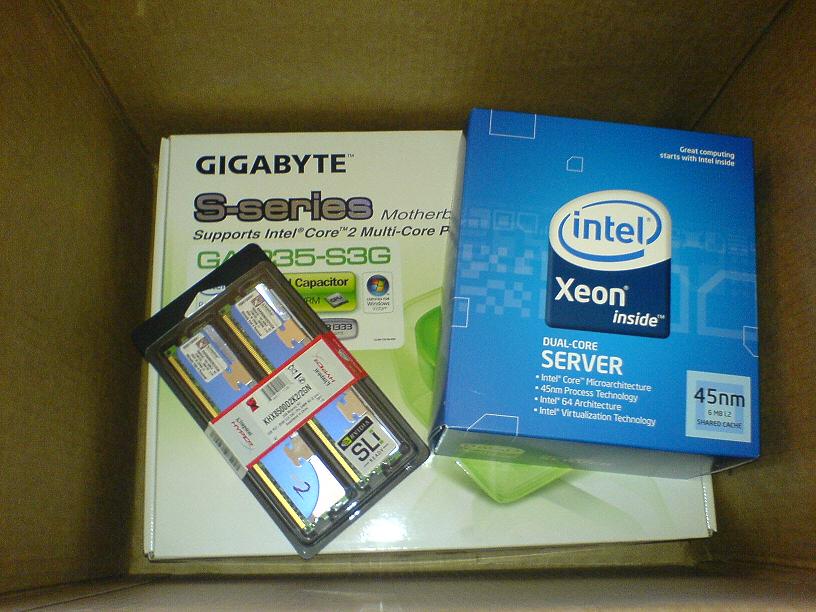

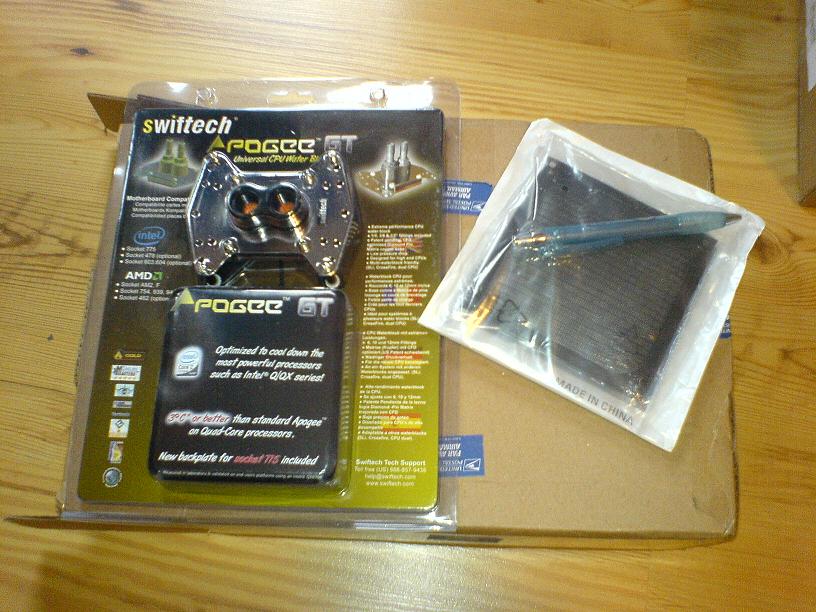

Beklager fraværet, men alt jeg har gjort de siste ukene er å se på maling som tørker. Men det nærmer seg slutten, jeg setter delene sammen idag! La meg se, jo det kom to pakker til meg, ny hardware, og ny CPU blokk for omtrent en uke siden. Det har fristet å teste dem, men jeg venter til kabinettet er ferdig.

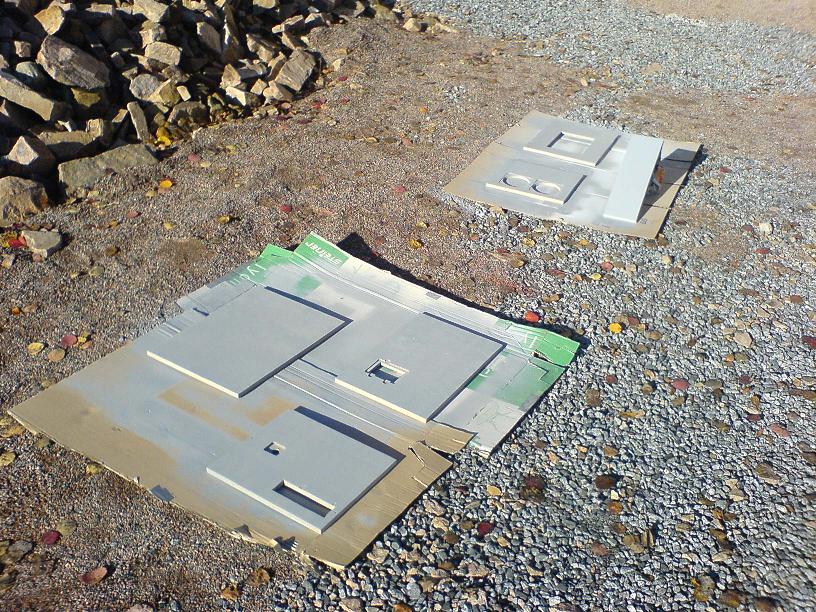

Ellers har jeg fikset dreveggen. Jeg grunnet og lakket en side, skrudde på drevet, og gjorde den andre siden. Resten av kabinettet ble grunnet også.





Endret 24. oktober 2008 av uzzors2k

[uzzors2k]

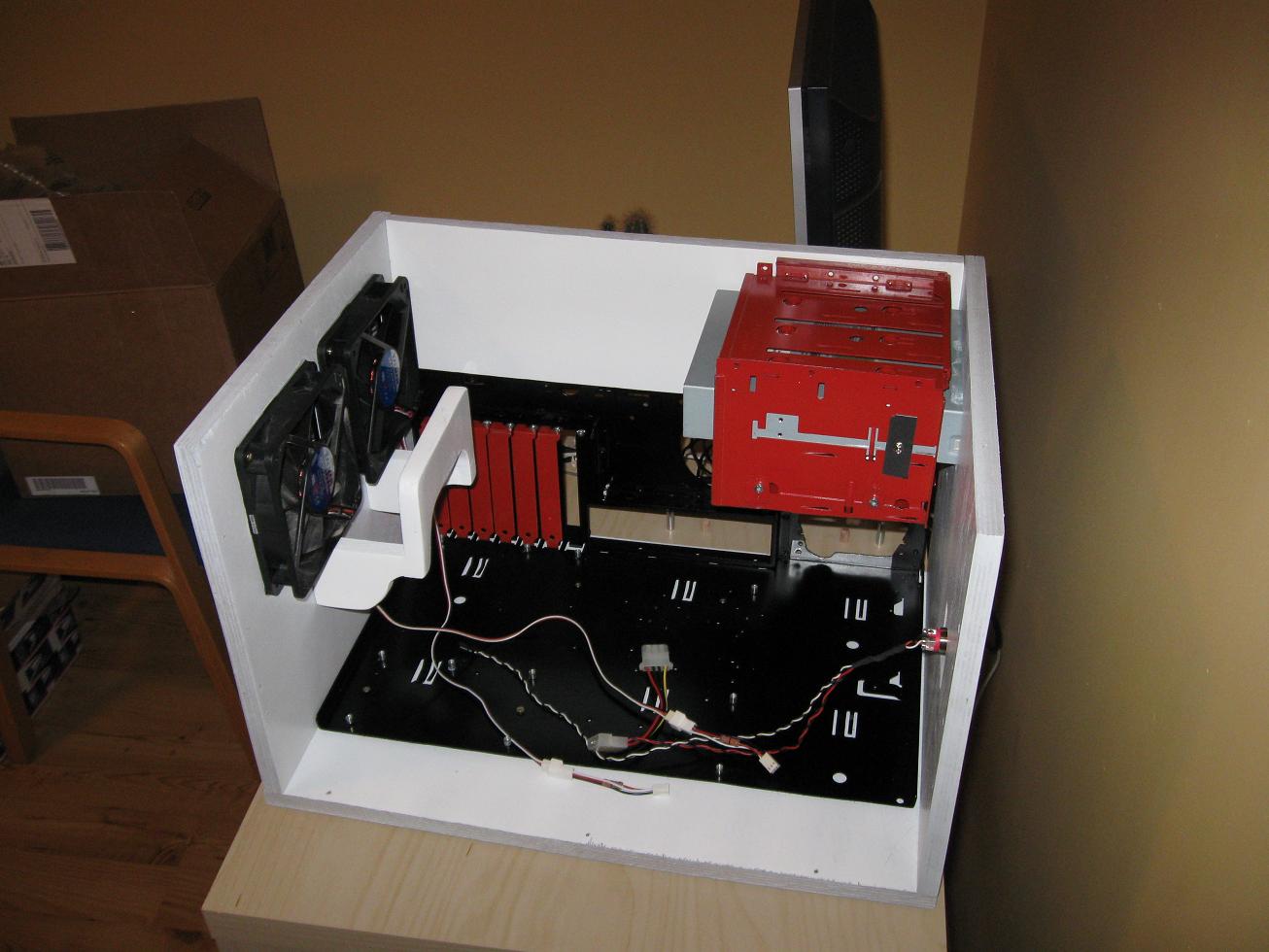

Alt ble lakkert hvitt etterpå, jeg finner en bilde senere. Med veggene kalre var det tid for stensilene. Jeg hadde som flertallet på stensiler indikerer, tenkt to-tre stensiler, men i løpet av søndagen skjønte jeg fort at det ville ta altfor mye arbeid. Bare den ene stensilen som jeg gjorde tok hele dagen å maske av.



Første steg:

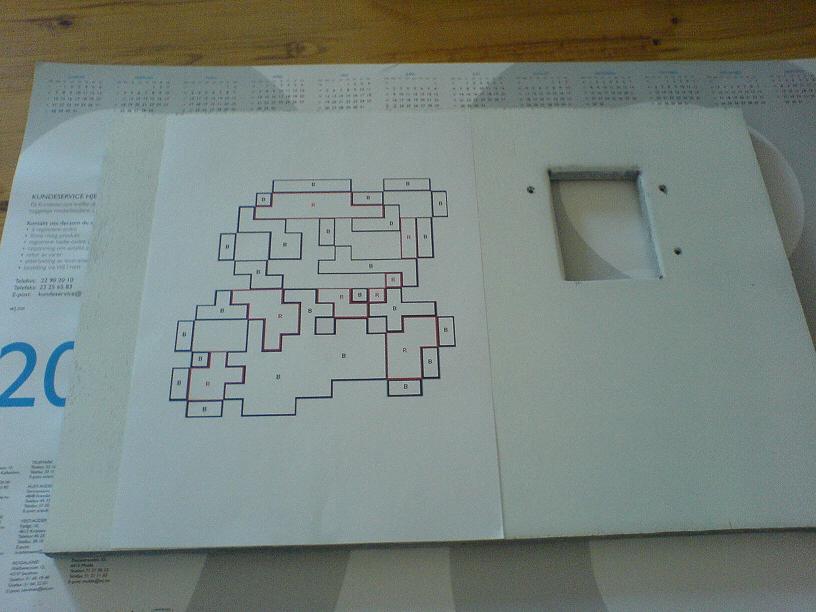

Finn noe fett og gjør det om til et bilde med noen få farger. Jeg fant en SMB3 sprite av Mario i lufta. Fikset fargene i paint, blåste bildet opp til riktig størrelse, og lagde så en "tegnebok" versjon av bildet som ble printet ut. Med tegnebok mener jeg at fargene ble erstattet med R for rødt, S for sort, osv. Ellers hadde alt printerblekket blitt brukt opp...





Andre steg:



Det viste seg at vanlig printerpapir ville gi dårlige stensiler, ihvertfall med måten jeg testet på. Siden Mario er består av svære firkantede pikseler er det forholdsvis greit å skjære maskeringteip i passende biter. Jeg fant et overhead plastark, dekket det med teip, og printet ut Mario på det.





Tredje steg:

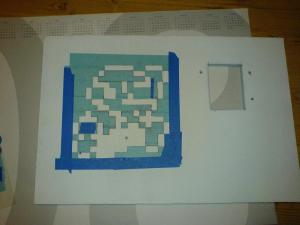

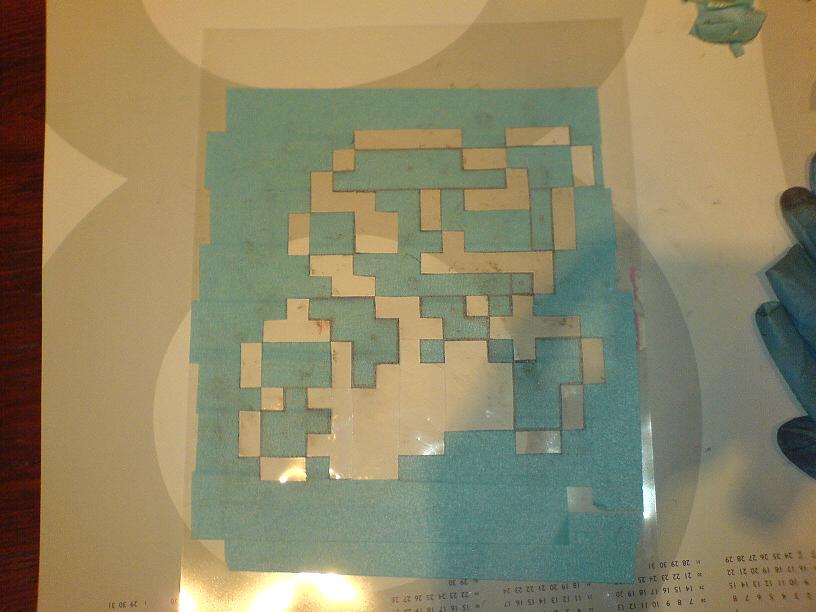

Var å skjære ut teipbitene i riktig mønster. Siden svart var mest brukt og komplisert ble den først maskert. Alle teipbitene måtte så overføres til kabinettveggen.





Fjerde steg:

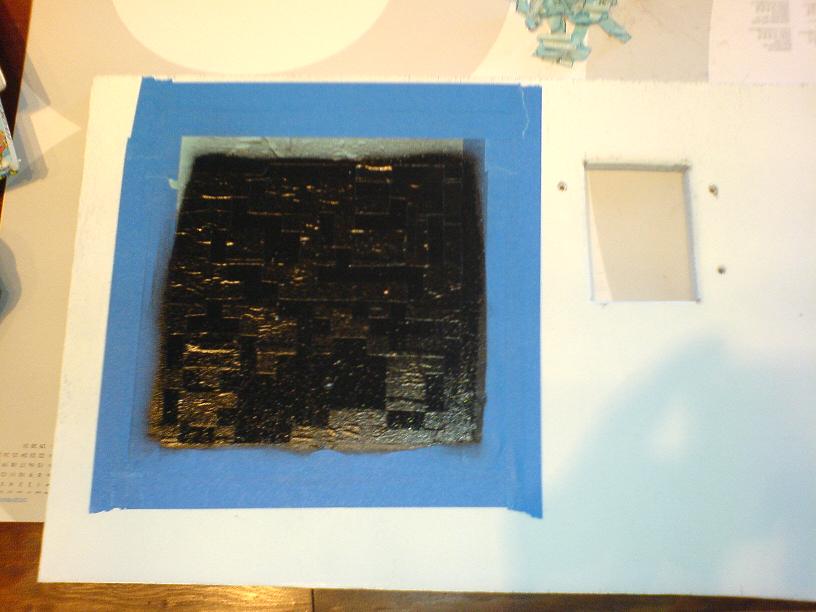

Med alt maskert kunne jeg lakke med sort lakk. Jeg klarte å ikke bruke nok teip øverst, så det ble overspray der. Dette rettet jeg opp senere. Etter at det svarte hadde tørket var det tid for

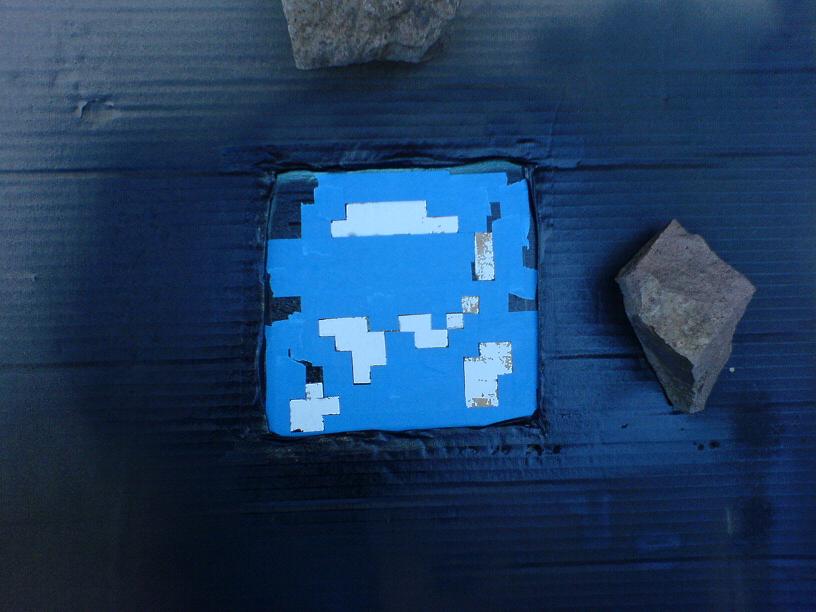

. Selvfølgelig hadde teipen røsket av det hvite under i noen steder, og fortvilelsen min var stor. Jeg lakket likevel over. Det svarte rundt med stein på er papp, som ble brukt for å maske alt det som var unødvendig å teipe.





Jeg vet at det ser dystert ut nå, men jeg har funnet en løsning. Dere får vente i spenning!

Endret 24. oktober 2008 av uzzors2k

[uzzors2k]

Det ble kort ventetid. :!:

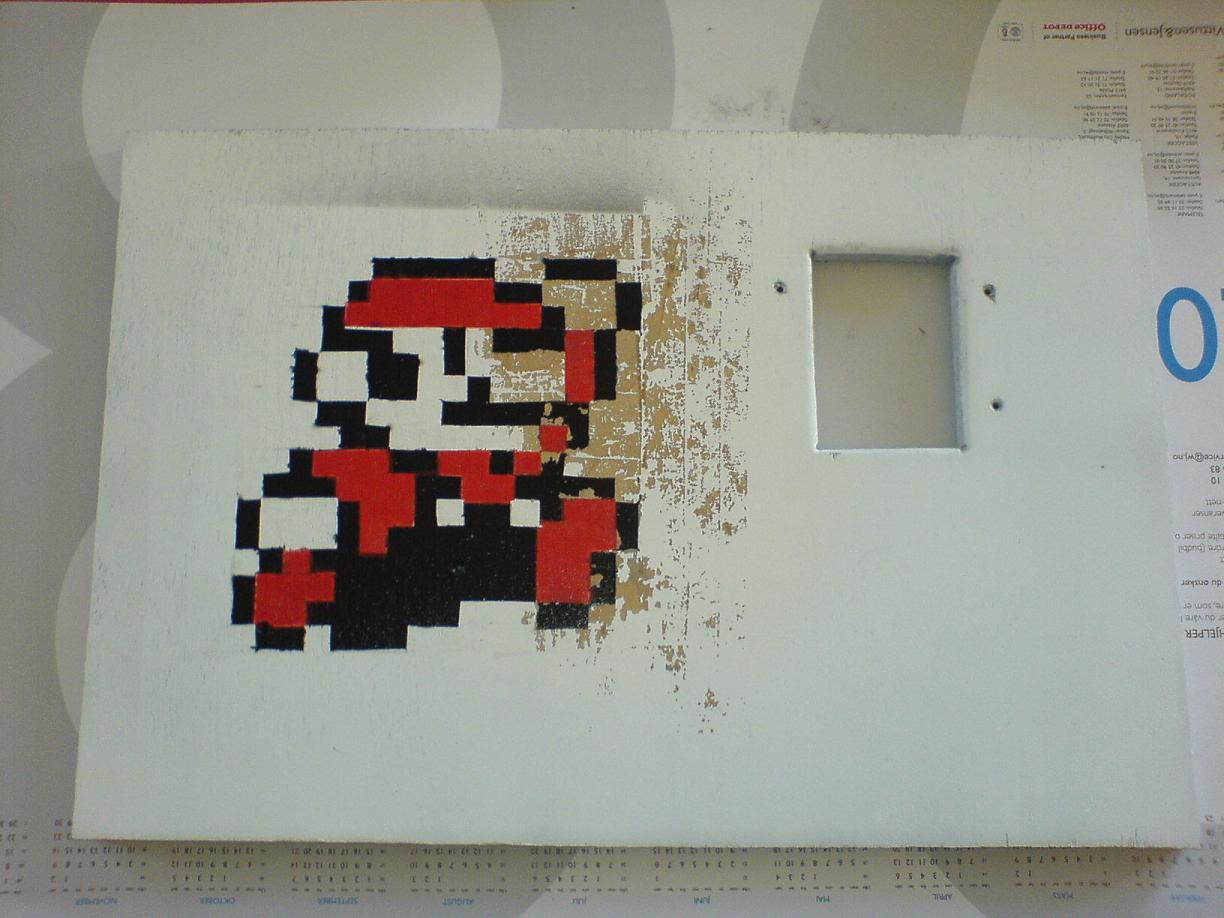

Fortsettelse følger. Dette er synet som møtte meg etter rødlakken var på og all teipen var fjernet.



Omtrent så ille som det kunne bli.

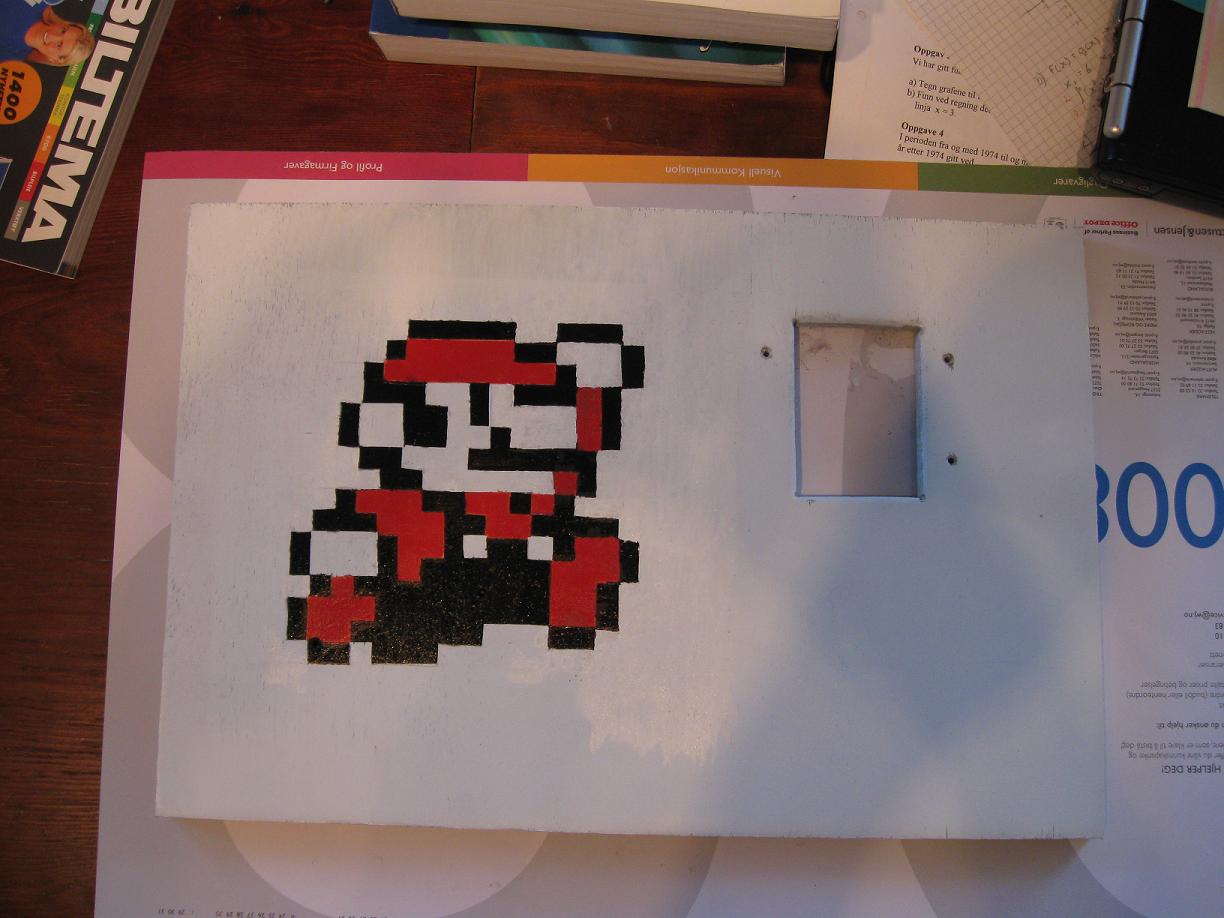

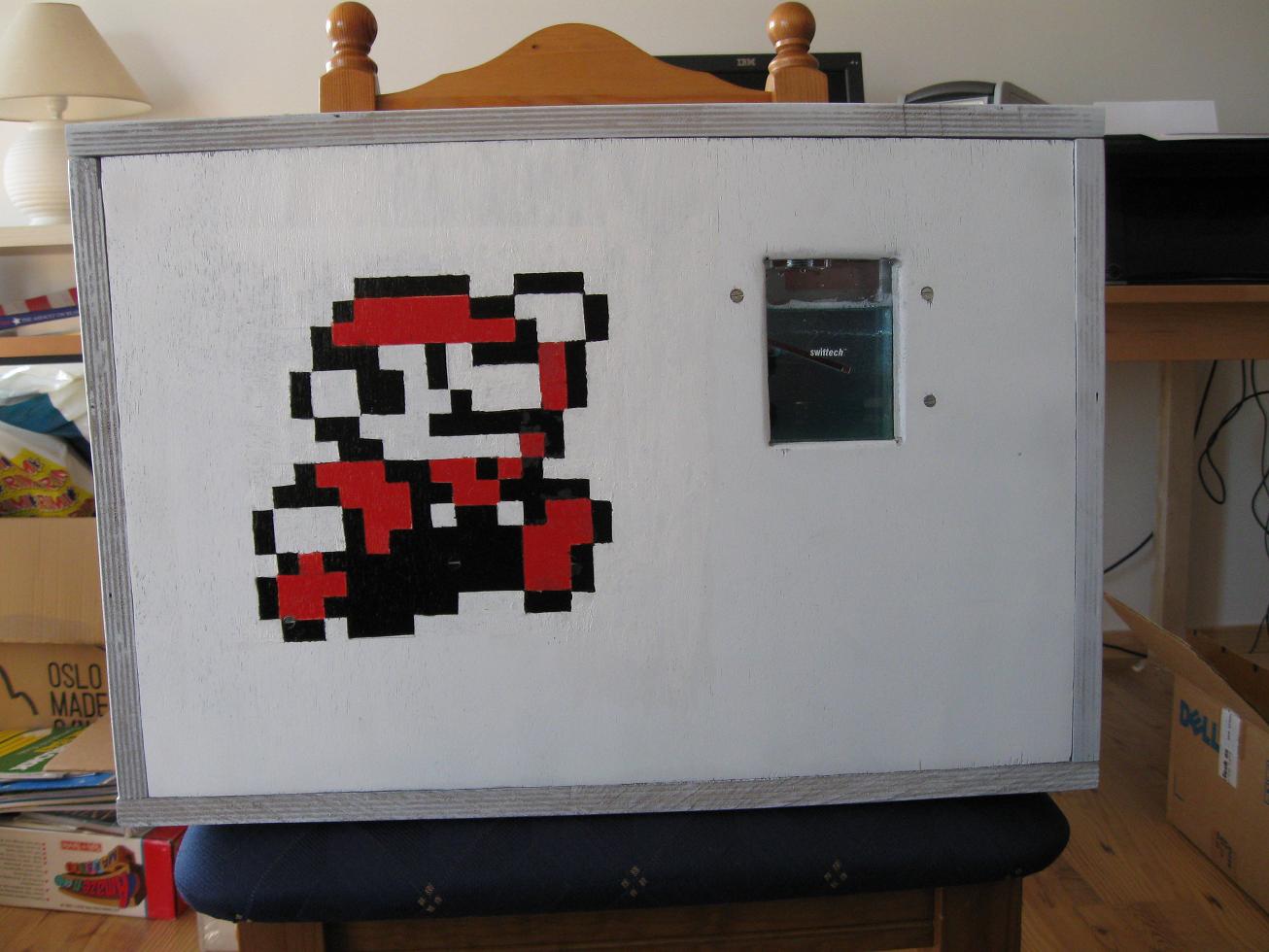

Heldigvis kunne det lett repareres med litt hobbymaling, en fin malebørste og en sprittusj. Resultatet kaller jeg virkelighetens photoshop.





Og med det er jeg ferdig med å male/lakke for en god stund håper jeg. Delene ligger klare og har luftet ut i nesten to døgn innendørs nå, så den verste av lukten er vekk.





Jeg glemte å nevene noe viktig tidligere. Nemlig nummenhet i pekefingeren etter all sprayingen. Etter å ha tømt to bokser på en dag merket jeg at pekefingeren som hadde trykket nede på tuten var helt nummen i tuppen. Nesten som om den hadde sovnet, og svært ubehagelig. Det er vist nok vanlig, men jeg har aldri hørt om det før når jeg leser tutorials om lakking. Det gikk bort etter noen dager/en uke i min tilfelle, men for andre kan det bli permanent. Dette er bare en obs til andre som skal spraye...

Endret 24. oktober 2008 av uzzors2k

[uzzors2k]

Küben lever! Brukte hele helgen på å sette det sammen, og nå står det endelig klart til gaming.

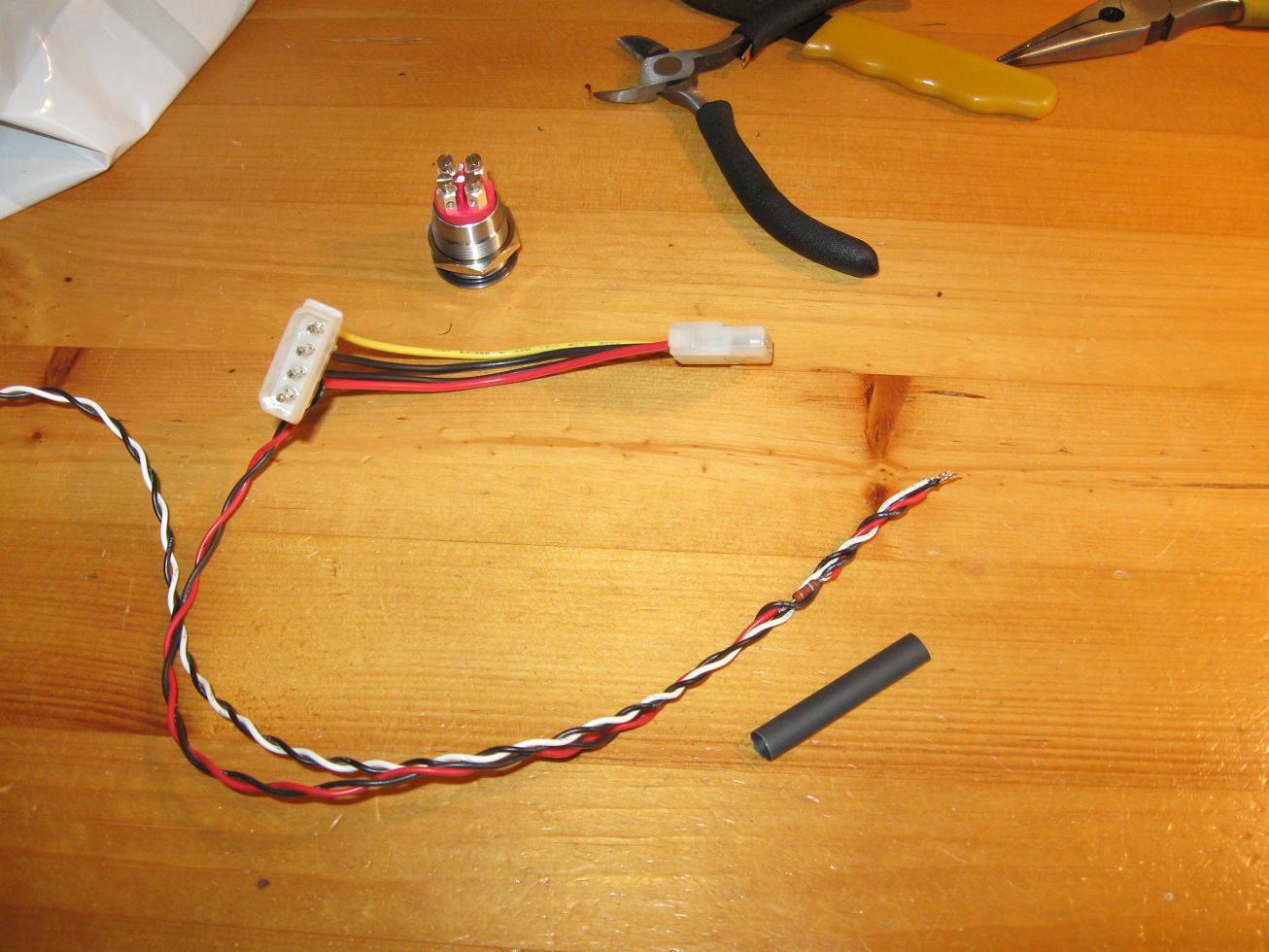

Bulginknappen har en innebygd LED som trenger strøm. Jeg er usikker på om LED utgangen på hovedkortet gir konstant strøm eller spenning, og hvor mye i så fall. Det trygeste var å bare ta 5V fra PSUen, og sette på en motstand. Ikke all verdens. Jeg satte litt krympeslange på bare for å gjøre det hele mer robust.

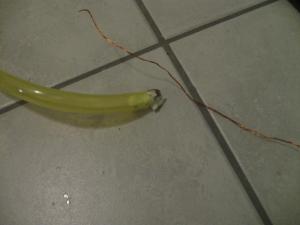

Det gamle kabinettet måtte så "skrapes", noen av delene skal selges, andre gjenbrukes, og noen kastes. Vannslangene hadde fått litt guffe på veggene, men ved å knytte kobbertråd til en bit tørkepapir og trekke det gjennom slangen kunne de renses effektivt.

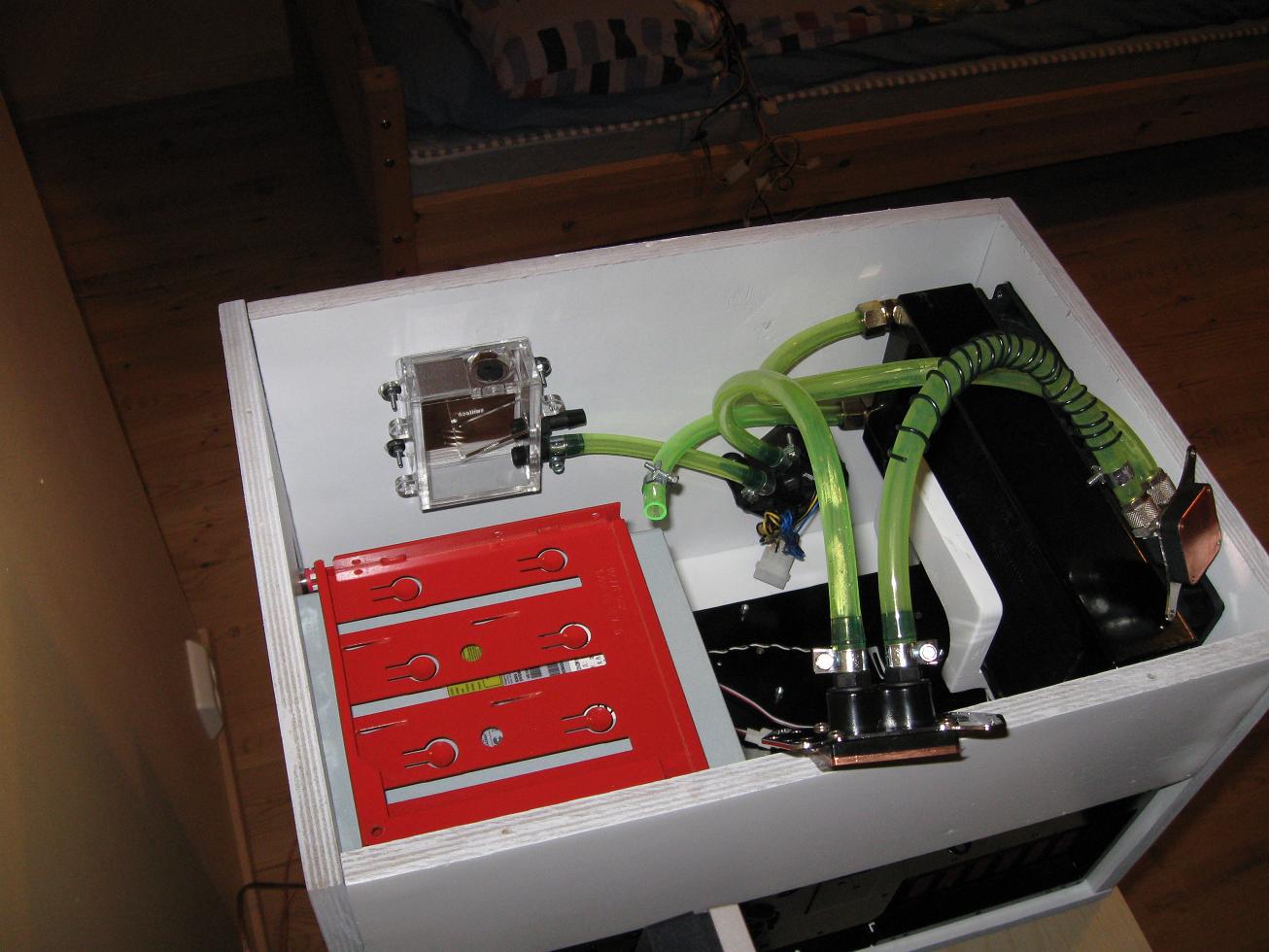

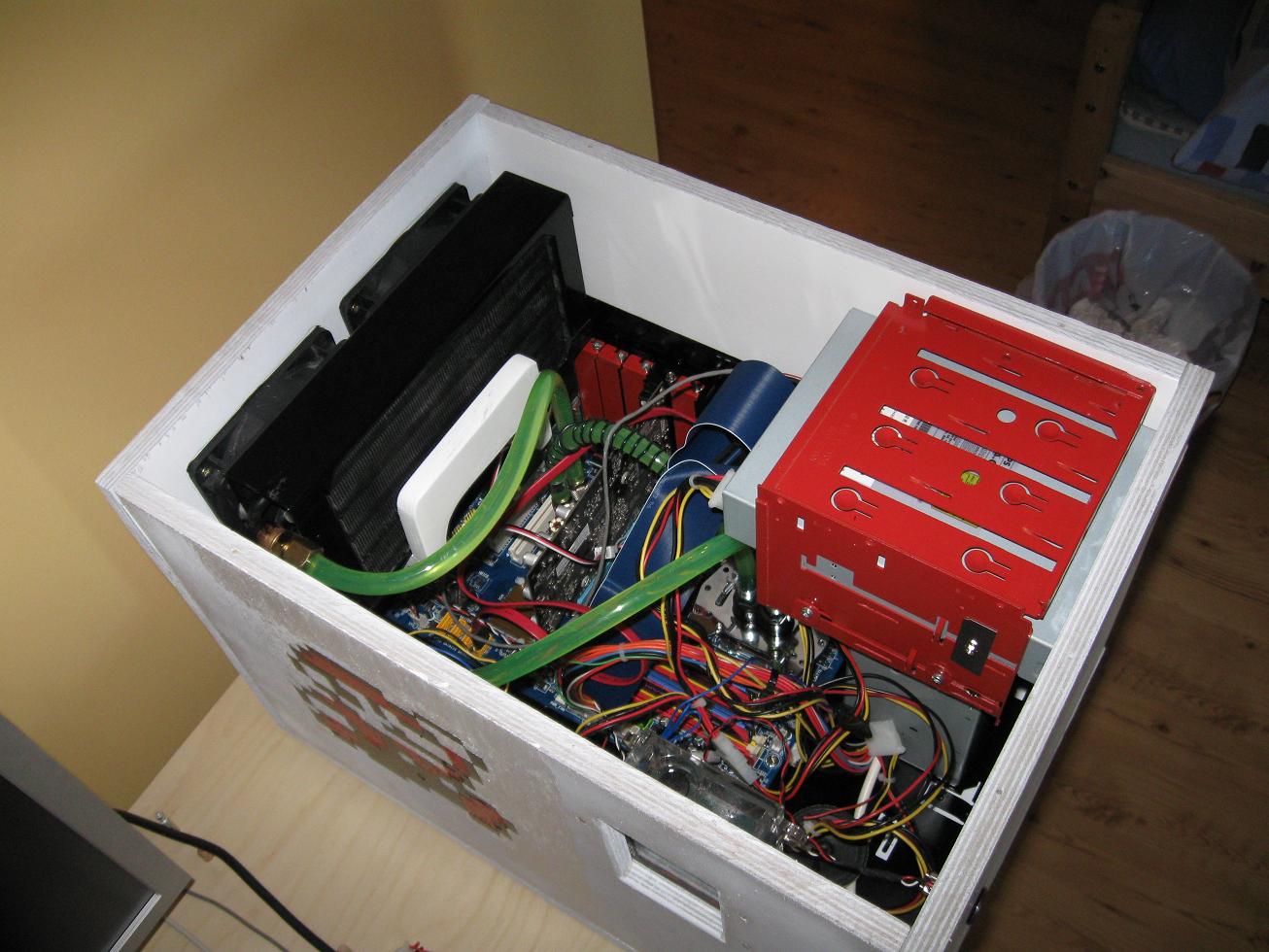

Så kunne monteringen av Küben begynne.

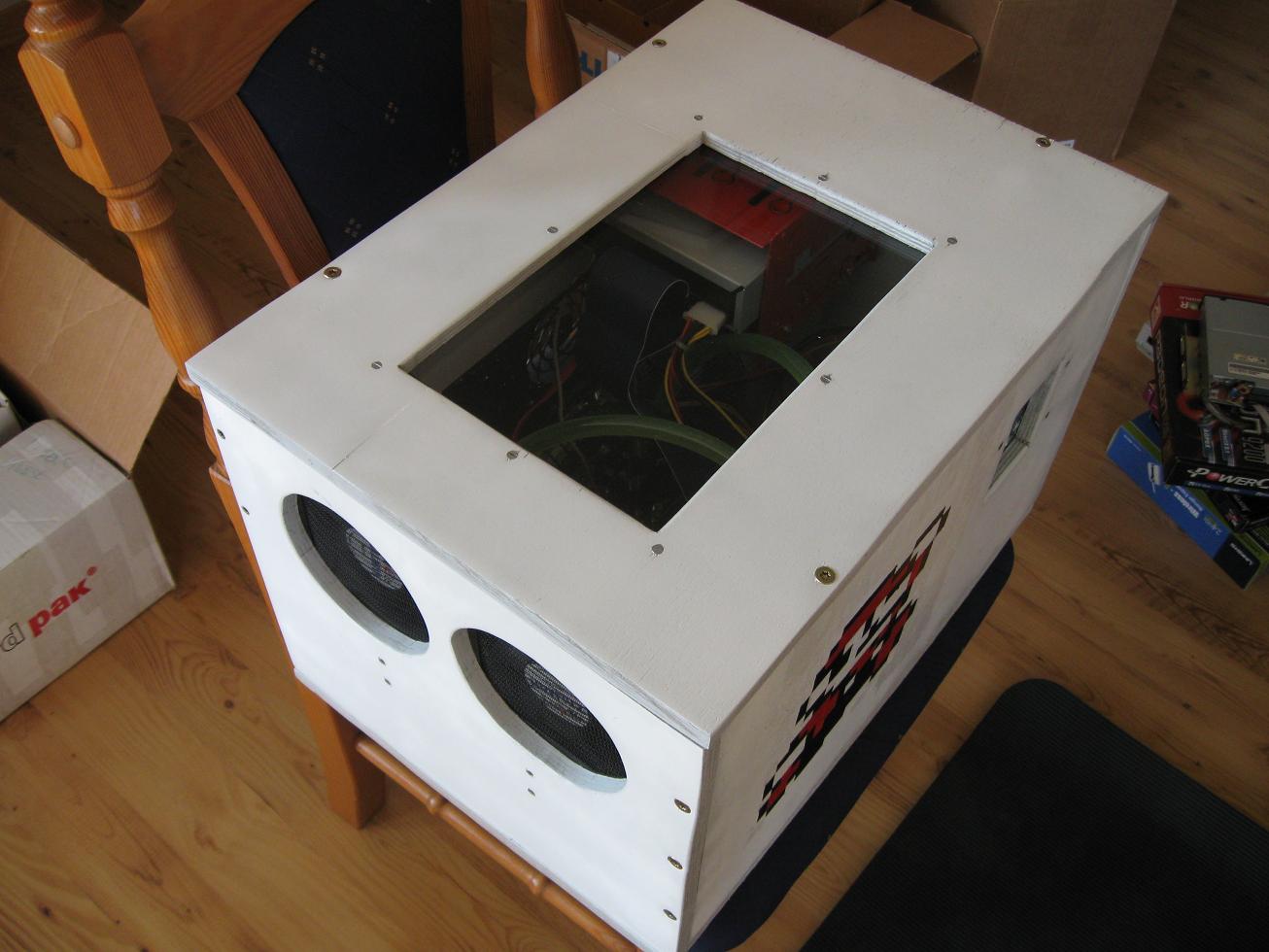

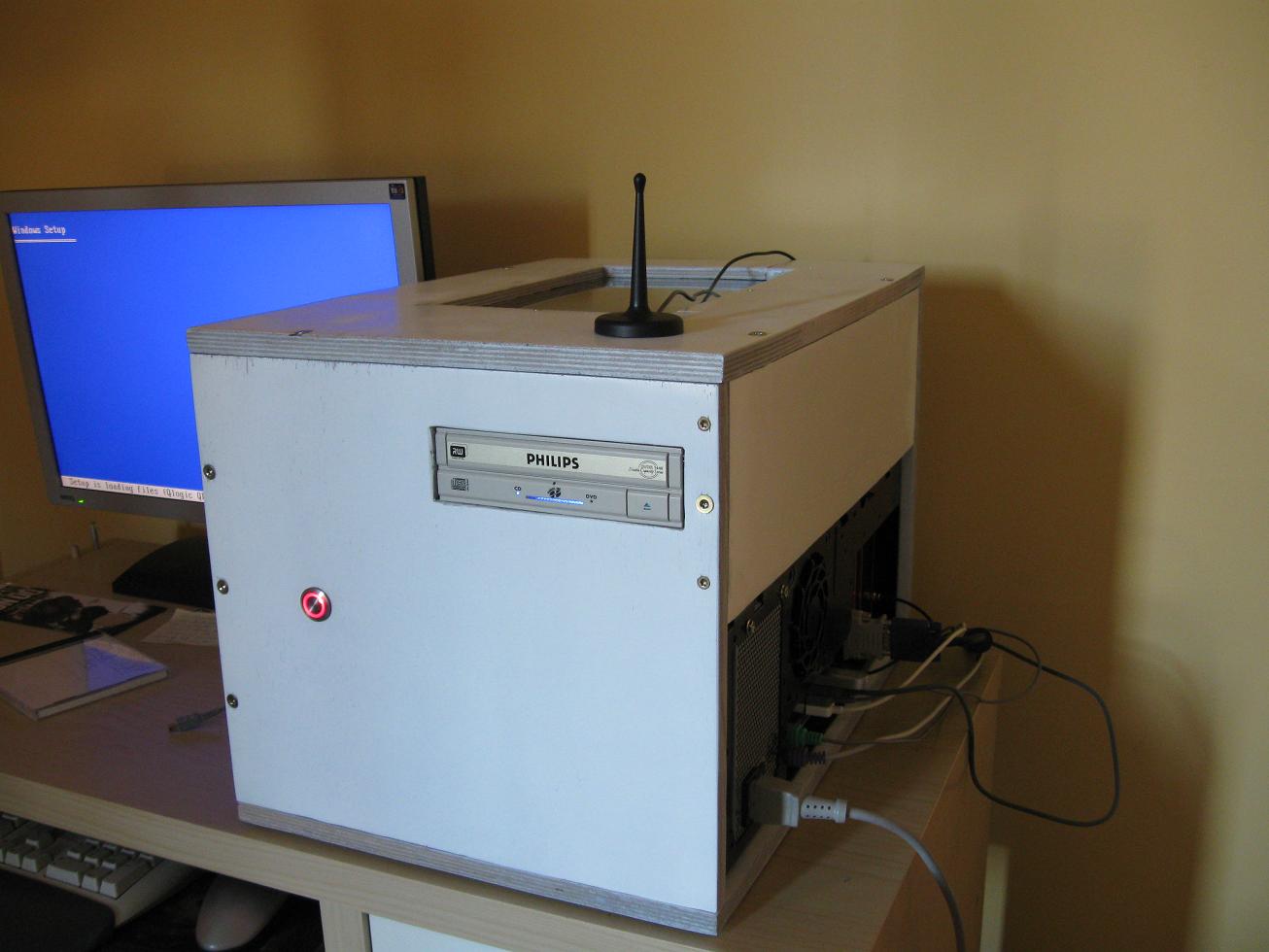

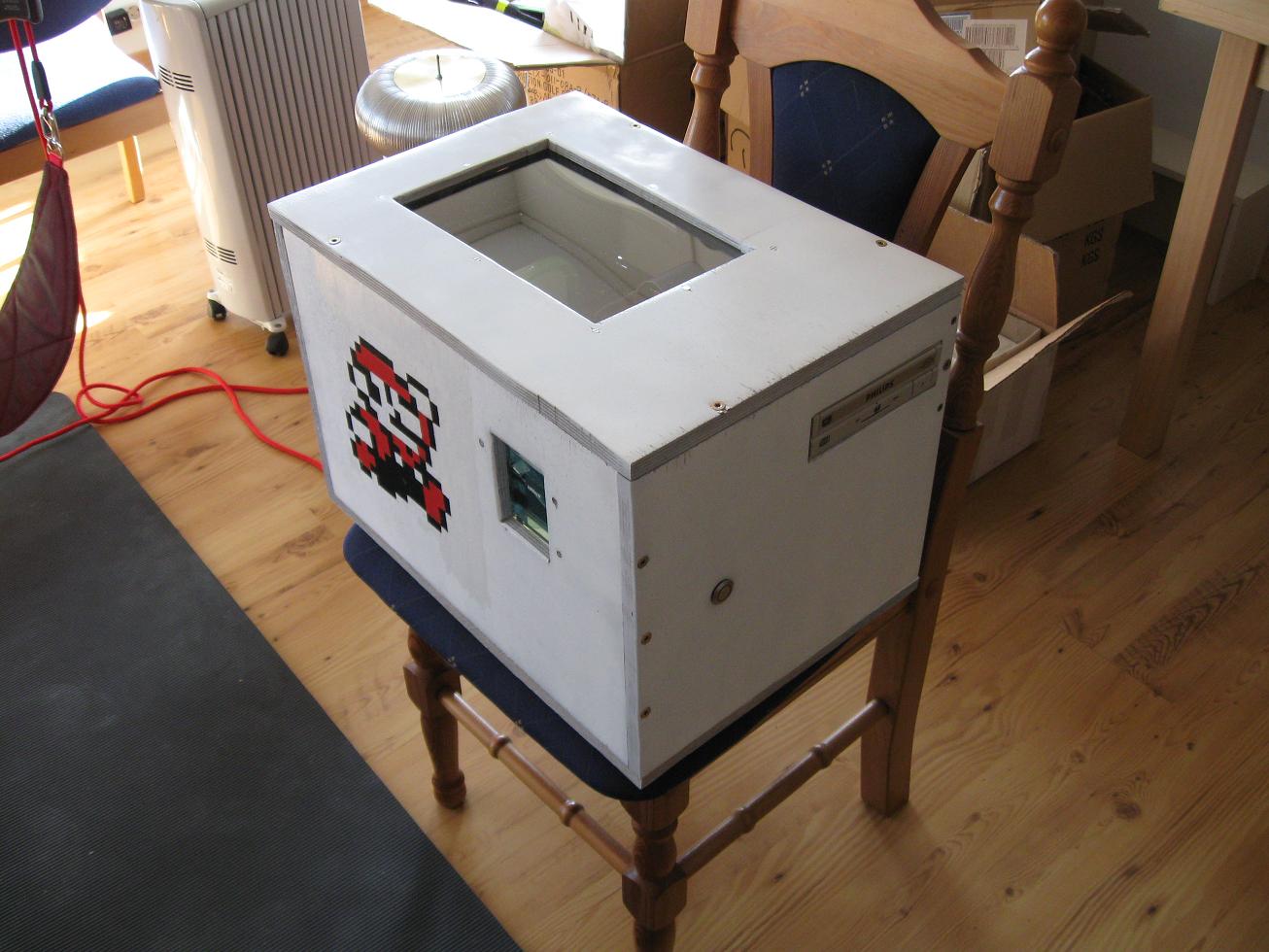

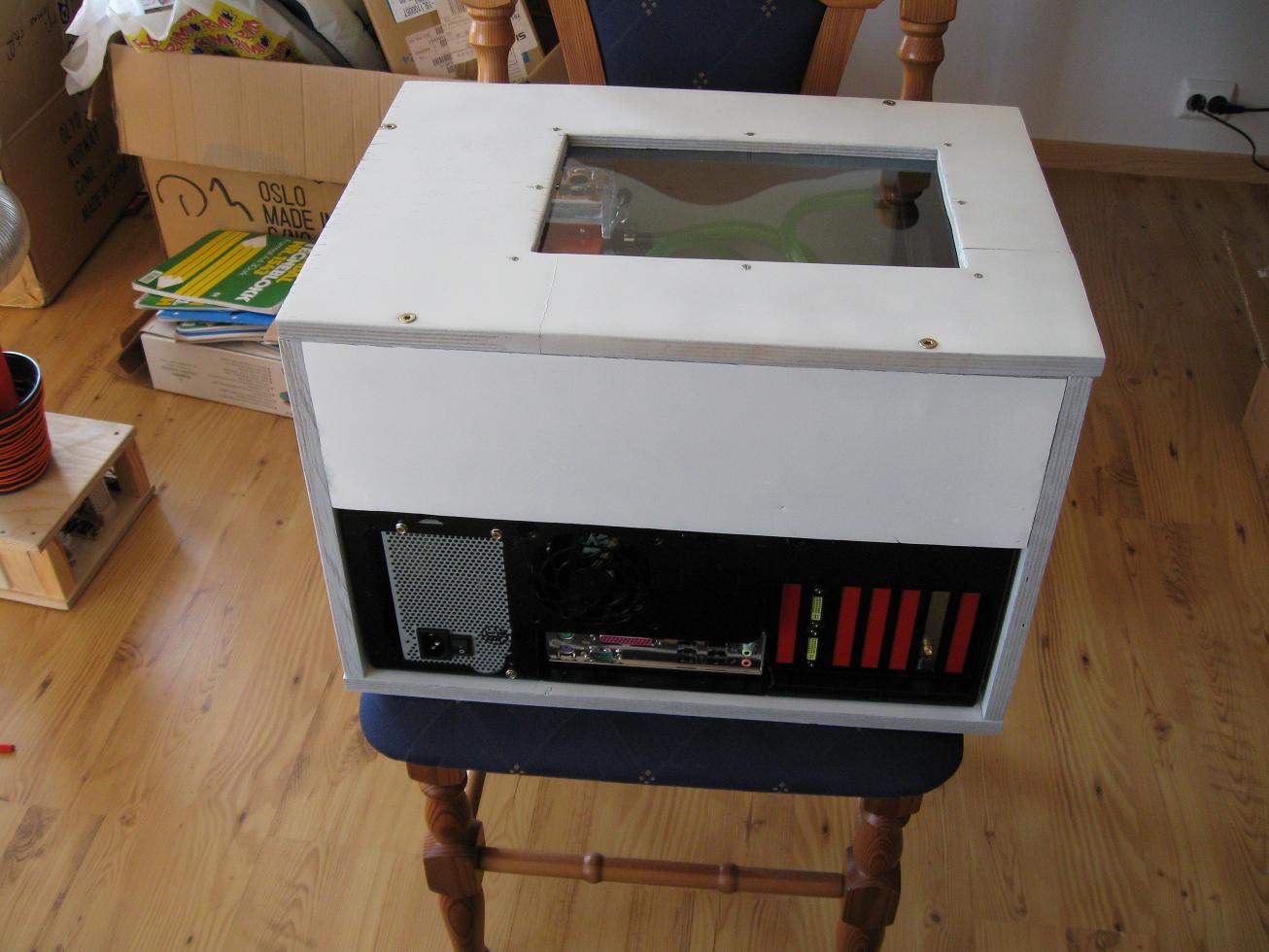

..og det endelige resultatet.
