flerlinjeskjema. hjelp! :P

[freddi_707]

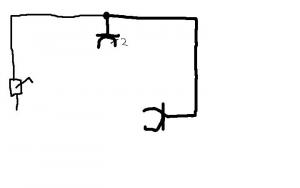

kan noen være så snill å tegne flerlinjeskjemaet for denne tegningen ??

[glx-rider]

Hei. Har du gått lenge på elektro.? Flerlinjeskjema på denne tegningen er 2 ledere fra bryter til stikk, og fra stikk til stikk. kobles parallelt. Går 2 ledere til bryter.

Endret 29. august 2008 av glx-rider

[glx-rider]

dobbelpost...

Endret 29. august 2008 av glx-rider

[Narviz]

kan noen være så snill å tegne flerlinjeskjemaet for denne tegningen ??



Flerlinjeskjema for det der er enkelt..

Tolker det som en Sikring, en dobbel stikk m. jord og en enkel stikk m. jord.



For og forbinde dette trekker du bare N og L (og jord) via alle elementene.. Kan sikkert slenge opp en enkel og rask skisse..



Vg1 du går eller?



Mvh Espen - Lærling elektro.

[freddi_707]

kan noen være så snill å tegne flerlinjeskjemaet for denne tegningen ??



Flerlinjeskjema for det der er enkelt..

Tolker det som en Sikring, en dobbel stikk m. jord og en enkel stikk m. jord.



For og forbinde dette trekker du bare N og L (og jord) via alle elementene.. Kan sikkert slenge opp en enkel og rask skisse..



Vg1 du går eller?



Mvh Espen - Lærling elektro.







Gått 2 uker på vg1 nå..men har ikke helt roen på det å tegne alle disse koblingsskjemaene... kan ikke noen av dere tegne inn flerlinjeskjemaet sånn det skal være`? eller går ikke det ann?

[Patz]

[freddi_707]





Takk, men eg glømte å sei at det ska ver koblingsboks... å isje brydar... du ser Prikken eg teinte på enlinjeskjemaet.. det er koblingsboks.. -.kan du teina det ijenn bare med koblingsboks??

[glx-rider]

Han har tegna en sikring, ikke en bryter. Bare fjern det som står under 1 og 3. Så bytter du navn på 1 og 3 til L og N.

[Patz]

Vel, på enlinjeskjemaet er det tegnet inn automatsikring og ikke bryter.

Enlinje brytere har sirkulært symbol med arm(er) som forteller funksjon.

[Patz]





Takk, men eg glømte å sei at det ska ver koblingsboks... å isje brydar... du ser Prikken eg teinte på enlinjeskjemaet.. det er koblingsboks.. -.kan du teina det ijenn bare med koblingsboks??

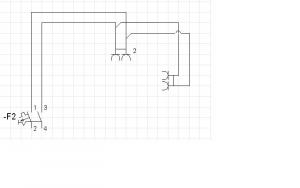

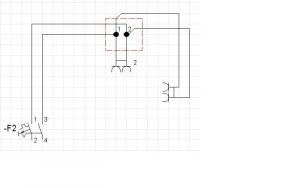

Ok, her har du tegning med koblingsboks.

Endret 30. august 2008 av Patz
