hva er et flerlinjeskjema?

[freddi_707]

ka er egentli et flerlinje skjema?? forsjellen på det og et enlinjeskjema..? :S

[V_B]

Enlinjeskjema er en tegning der du på en måte bare ser forbindelsen mellom utstyret (kabelen). Flerlinjeskjema ser du alle lederene og koblingene.

[per 10 000]

hva skal en et en linjeskjema over installasjon av et ringeklokke vise?

[-submariner-]

hva skal en et en linjeskjema over installasjon av et ringeklokke vise?



Tilførsel --> Ringetrafo (hvis du har det) --> Ringeklokke

I tillegg trenger du en forbindelse fra ringeklokka til ringeknappen.



                      -----------------                             -------------------

      -----------| Ringetrafo |---------------------| Ringeklokke |

                      -----------------                             -------------------

                                                                                |

                                                                                |

                                                                                |

                                                                      --------------------

                                                                     | Ringeknapp |

                                                                      --------------------



[RegistrereMeg]

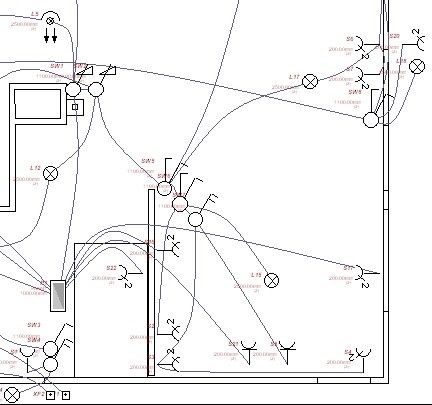

Enlinjeskjema viser f.eks. hvilke komponenter som er med og hvor kabelen går som i eksempelet under

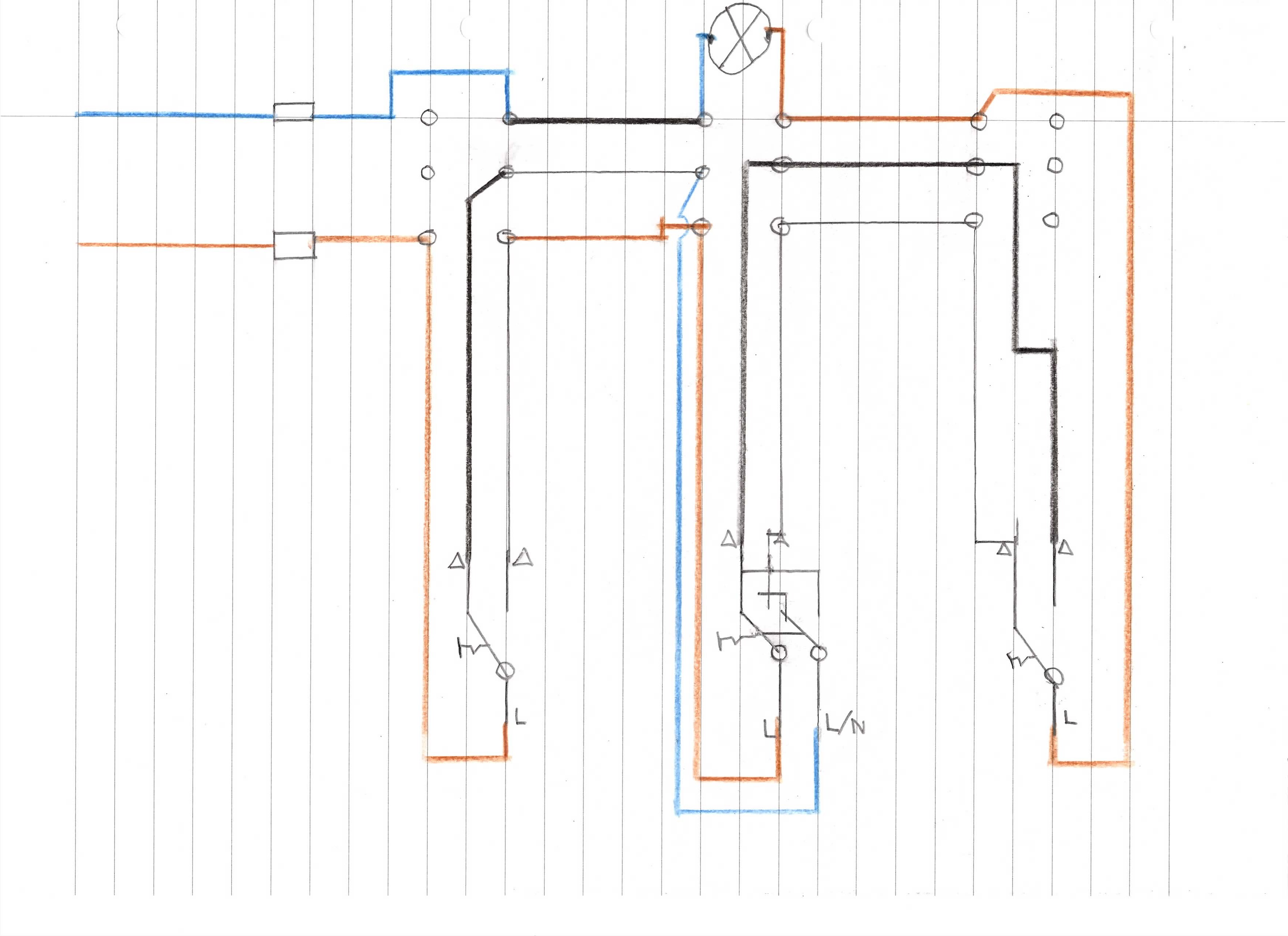

Flerlinjeskjema viser ofte komponentene som er med og alle lederene i kabelen som er tilkoblet og hvordan lederene skal kobles som i eksempelet under





Flerlinjeskjema viser mer detaljer, mens enlinjeskjema blir mer som en grov skisse
