AugustusCaesar

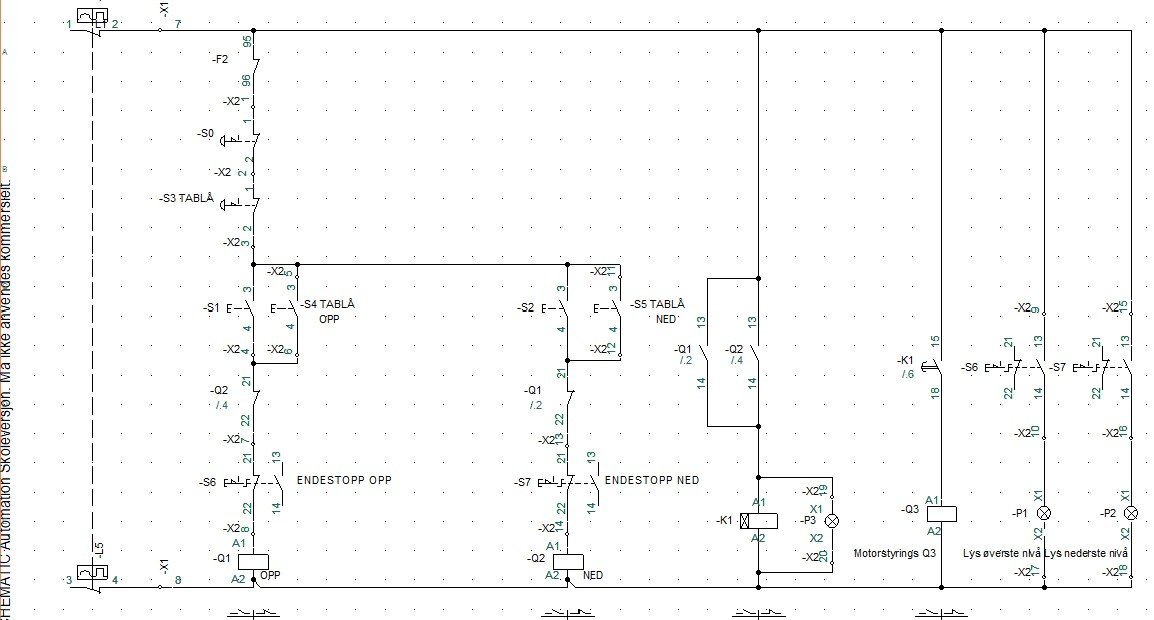

jeg skal ha ett lys som indikerer lavest nivå og stopper motor. så skal det også være samme funksjon for høyt nivå. hvordan intrudiserer jeg det inn i tegningen.

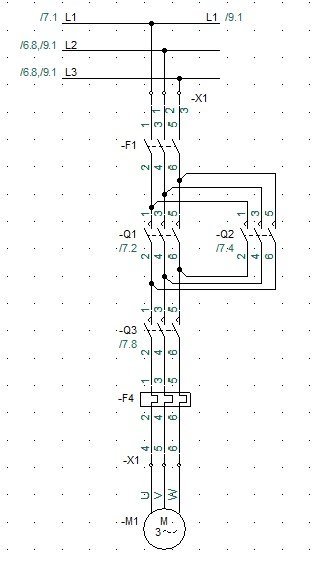

Jeg fikk en oppgave av lærer, til øving av fagprøve. Jeg skal montere og lage tegning til en dreieretningsvender. Jeg søkte på nett og fant et styrestrøms skjema på https://ndla.no/r/energi--og-styresystemer-el-ele-vg1/koblingsskjema-dreieretningsvender/3a021aa954 Tegningen har en holde kobling, i oppgaven står det at motoren skal styres med tablå. jeg kan ikke ha holdekobling på denne oppgaven. det kan være fare for at en ulykke kan oppstå med skinnegang. Har noen nå tips til hvordan jeg kan løse denne oppgaven? takk for hjelp! OPPGAVE 6 Teknisk anlegg Installasjon av en motor som kjører en vogn for båtopptrekk opp og ned en skinnegang. Motoren skal kjøre vognen opp og ned og den skal styres av et tablå med bevegelig kabel, samt fra en fast posisjon/skap. Det er ønskelig med et forvarsel før båttrekket settes i bevegelse. Det skal være et lys som indikerer øverste og nederste nivå. Dreieretningsvender holdekobling NDLA.docx

Vernet på stigesikring blir 32A. 14000*0,8 /v3* 230 =28,1A.

Hvordan beregner jeg kabelen jeg skal bruke til lysthuset?

Jeg har fått en oppgave fra lærer til øving, trenger hjelp med denne oppgaven. 225 meter fra sikringsskapet skal det etableres et lysthus, for utleie, med badstue og utendørs badekar (badestamp). Pumpemotor for fylling av badekar 1,7kW Varmeelement i badekar 3,3kW Badstuovn 6kW Belysing og nødvendig stikkontakter VVB 3kW Beregne kabel og vern for denne delen av installasjonen og begrunne valgene. Lag planteging for dette området ut fra vedlagt skisse. Lysthus er ca 8x8. BADESTAMP.docx
